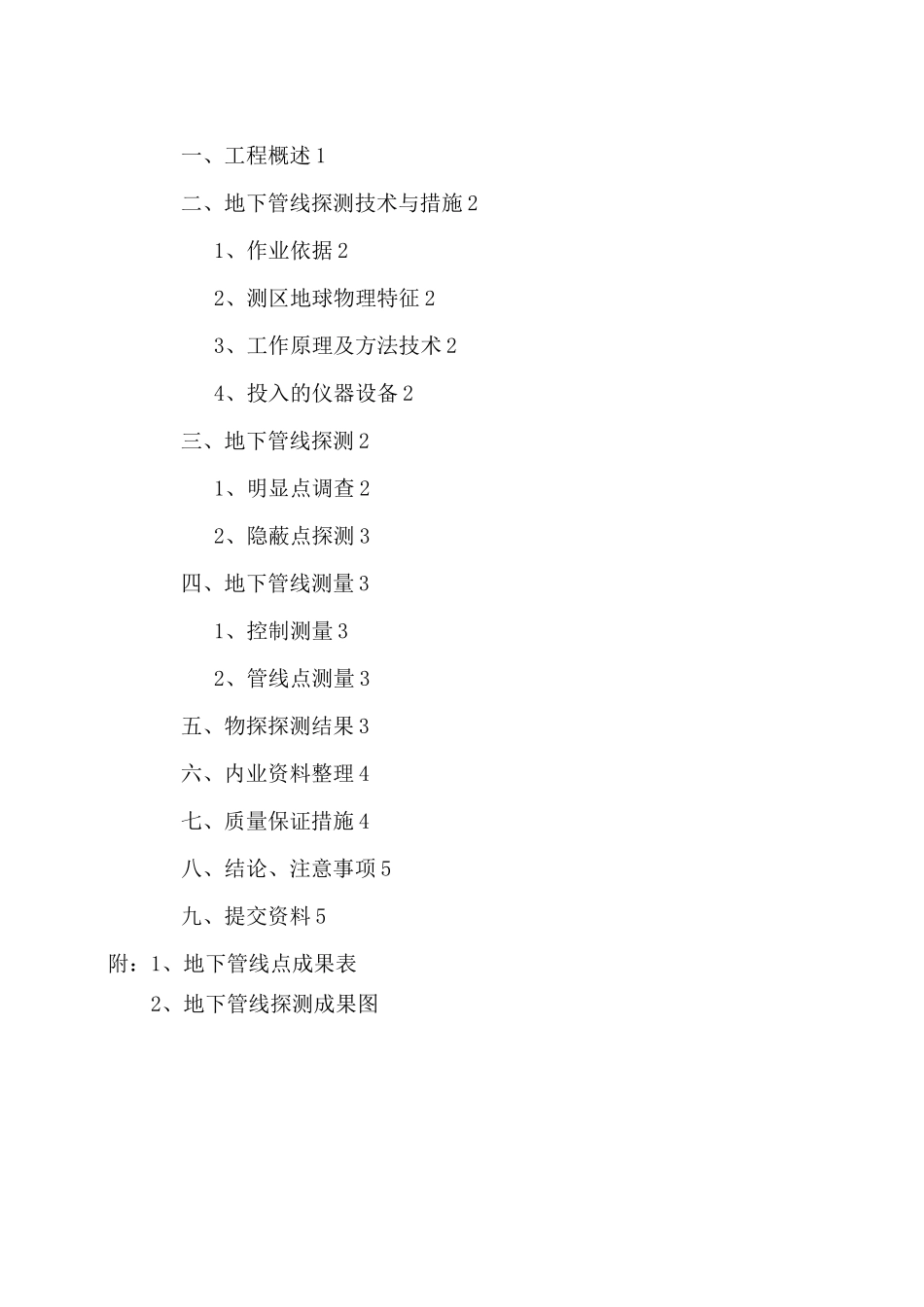

一、工程概述1二、地下管线探测技术与措施21、作业依据22、测区地球物理特征23、工作原理及方法技术24、投入的仪器设备2三、地下管线探测21、明显点调查22、隐蔽点探测3四、地下管线测量31、控制测量32、管线点测量3五、物探探测结果3六、内业资料整理4七、质量保证措施4八、结论、注意事项5九、提交资料5附：1、地下管线点成果表2、地下管线探测成果图1一、工程概述受委托，我院承接了***工程地下管线探测任务，目的是查明区域范围内包括给水、排水、电力地下管线，为设计和施工提供准确可靠的地下管线资料。依据提供的区域的物探探测线路、要求和有关技术规范，我院组织了一个物探作业组和一个测量作业组进场作业，于2016年11月进场，现完成了所有物探和测量的外业工作，并进行了内业资料整理、技术总结报告编写，提交了成果资料。所探测的管类主要有给水、雨水、污水、电力四大类的地下管线。工程地点***，地下管线探测范围面积18457.08m2,共探测物探管线点2379个，其中给水管线点16个，雨水管线点13个，污水管线点6个，电力管线点23个，通讯管线点9个，共测量管线点67个，测量管线总长度1146.7m。详见表1（测区探测工作量一览表）。表1测区探测工作量一览表序号管类管线点数（个）管线长度（米）明显点隐蔽点合计1给水5969128239.32雨水13013184.83污水606188.24电力41923329.1合计3136671146.7二、地下管线探测技术与措施1、作业依据：（1）《城市地下管线探测技术规程》CJJ61-2003；（2）《城市测量规范》CJJ8-2011；（3）《工程测量规范》GB50026-2007；（4）《工程测量基本术语标准》GB/T50228-2011；（5）《1:5001:10001:2000地形图图式》（GB/T20257.1-2007）；（6）《全球定位系统实时动态测量（RTK）技术规范》（CH/T2009-2010）（7）《数字测绘产品检查验收规定和质量评定》（GB/T8316-2001）（8）平面基准：珠海市坐标系；（9）高程基准：1985年国家高程基准。2、测区地球物理特征地下管线主要有给水、雨水、污水、电力、通讯等五类管线，地下介质以沙质土为主，管线材料主要有铸铁、钢、铜、光纤、砼、PVC等。电力、通讯及给水管线属于导磁（电）性的金属管线，与周围介质有明显的电性差异，利用高精度地下管线探测仪对这些管线进行电磁波发射、接收、处理，即可以确定被探测管线的位置及埋深等管线属性数据。测区范围内有较多的电磁性干扰物，一定程度上影响了探测工作，探测条件尚可。非金属管线主要为2雨污水、一些通讯类和电力类线缆类管线空管。3、工作原理及方法技术使用管线探测仪器能有效探测金属管线。地下金属管线探测是依据电磁场原理来进行的，利用管线探测仪的发射装置发射电磁信号，使地下金属管线产生交变微电流，交变微电流让地下金属管线周围产生二次电磁场，使用管线探测仪的接收装置分析其电磁场分布特征，从而探测到地下金属管线的空间位置。根据现场条件选择合适的方法技术进行探测。特别是在管线较复杂的地段可灵活使用充电法、选择激发法、压线法（包括水平压线、垂直压线和倾斜压线等）等方法技术；线缆类管线主要为有一定规格套管管块组成，一般采用等效中心修正法，对所探测的空间位置进行修正。4、投入的仪器设备实际工作中投入的仪器设备见表3《仪器设备情况一览表》。仪器设备情况一览表表3序号主要设备名称规格型号标称精度数量出产地1全站仪T0PC0N/GTST02N(±2"土(2mm+2ppmXD))1日本2台式电脑戴尔1中国3管线探测仪RD80001英国4面包车五菱7座1中国5喷墨打印机IR2525i1日本三、地下管线探测地下管线探测是一项专业性较强的工作，涉及物探、测量和内业成图等专业性工序，它要求各工序紧密协作，环环相扣，灵活运用各种探测技术解决疑难管线的探测；采用先进的测量手段进行数据采集，而后进行内业资料处理。1、明显点调查明显点调查方法是将检查井盖打开，对明显管线点及其附属设施（包括接线箱、电信人孔、手孔、仪表井、检修井、阀门、消火栓等）做详细的调查、量测和记录；查清各类管线的类型、管径、材质、埋深、走向及管线的连接关系。其中消防栓、电话亭、接线箱、配电箱、出入地、上杆埋深取为“0”值。管线点的地面投影位置一般...
