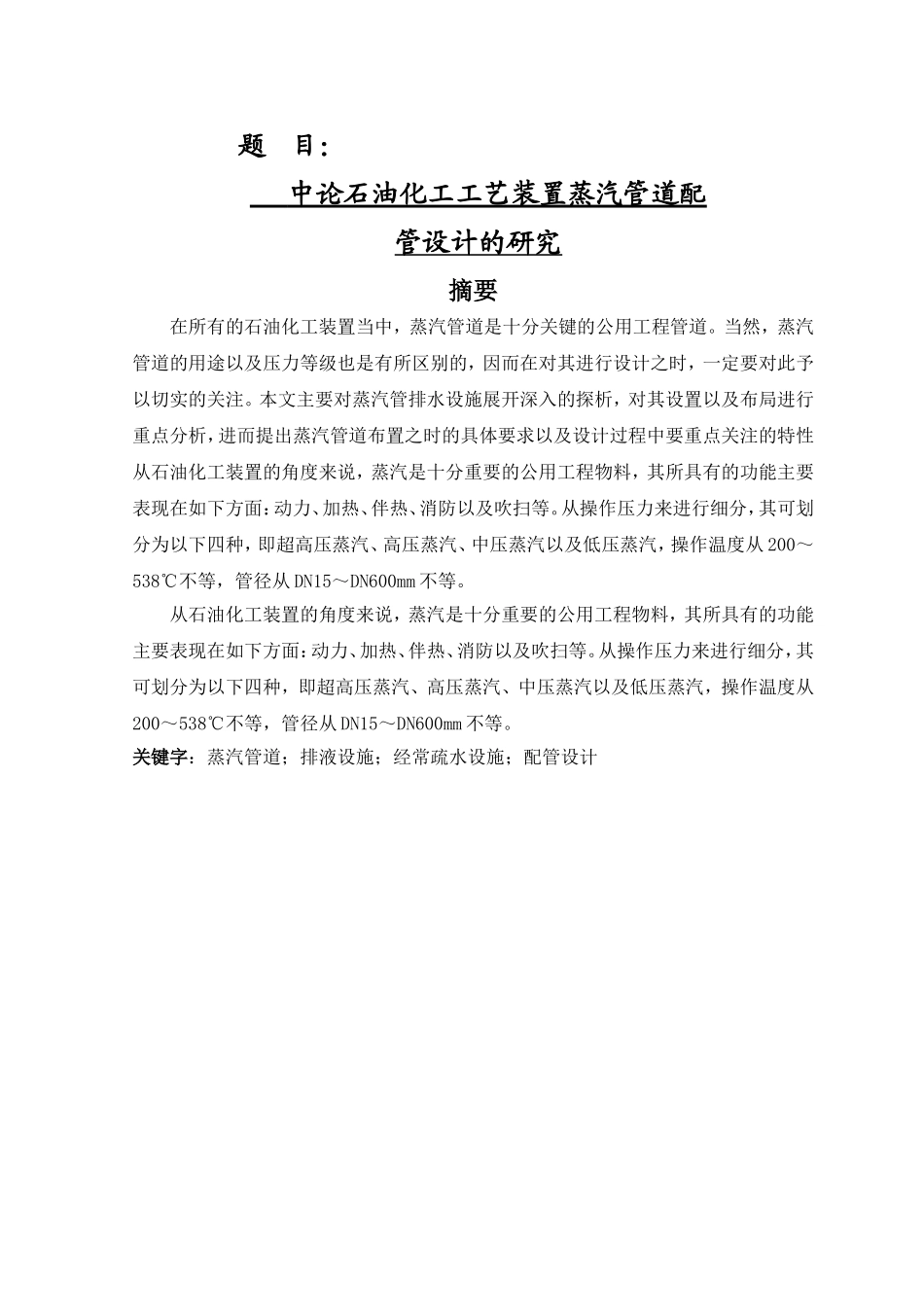

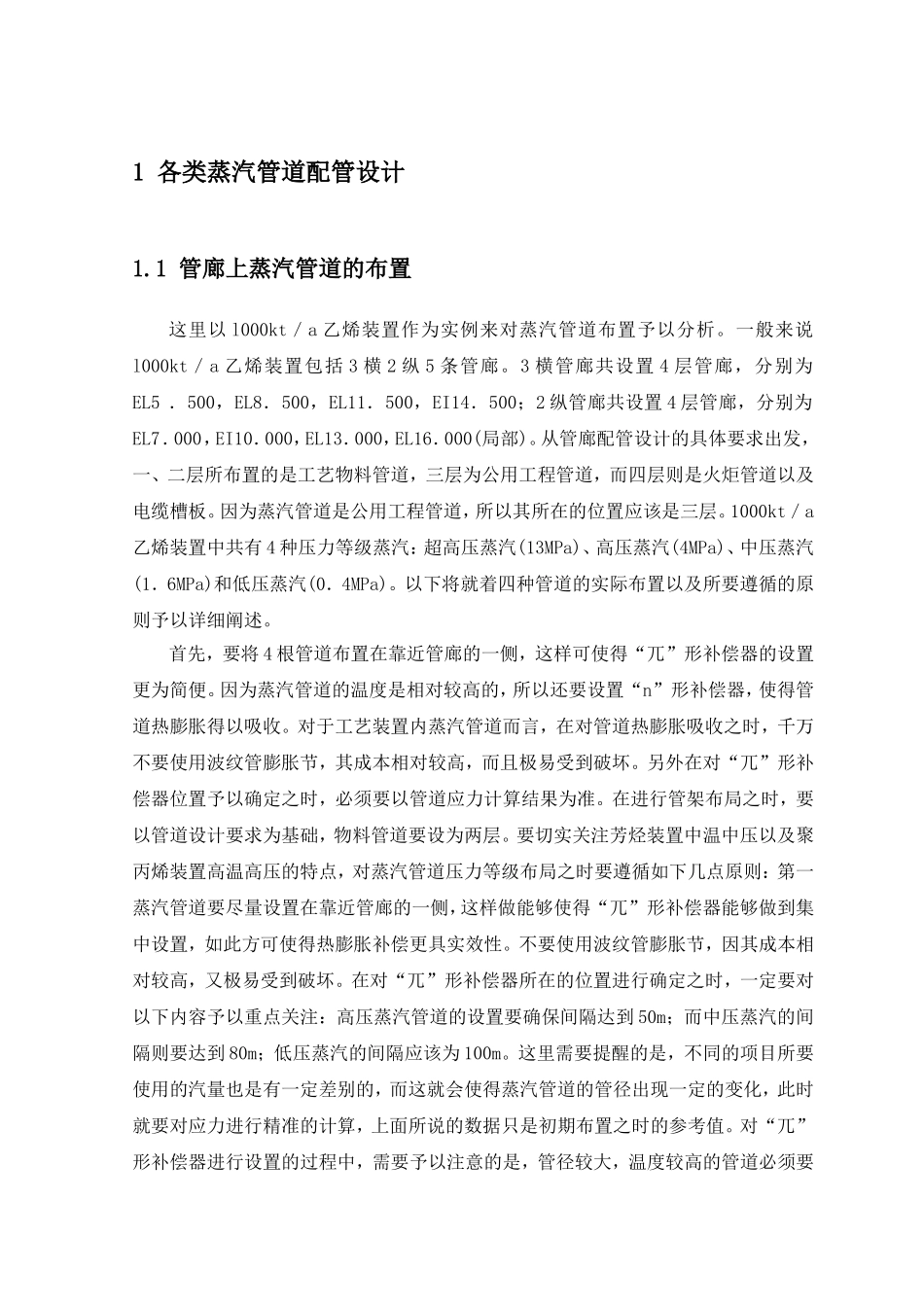

题目：中论石油化工工艺装置蒸汽管道配管设计的研究摘要在所有的石油化工装置当中，蒸汽管道是十分关键的公用工程管道。当然，蒸汽管道的用途以及压力等级也是有所区别的，因而在对其进行设计之时，一定要对此予以切实的关注。本文主要对蒸汽管排水设施展开深入的探析，对其设置以及布局进行重点分析，进而提出蒸汽管道布置之时的具体要求以及设计过程中要重点关注的特性从石油化工装置的角度来说，蒸汽是十分重要的公用工程物料，其所具有的功能主要表现在如下方面：动力、加热、伴热、消防以及吹扫等。从操作压力来进行细分，其可划分为以下四种，即超高压蒸汽、高压蒸汽、中压蒸汽以及低压蒸汽，操作温度从200～538℃不等，管径从DN15～DN600mm不等。从石油化工装置的角度来说，蒸汽是十分重要的公用工程物料，其所具有的功能主要表现在如下方面：动力、加热、伴热、消防以及吹扫等。从操作压力来进行细分，其可划分为以下四种，即超高压蒸汽、高压蒸汽、中压蒸汽以及低压蒸汽，操作温度从200～538℃不等，管径从DN15～DN600mm不等。关键字：蒸汽管道；排液设施；经常疏水设施；配管设计目录1各类蒸汽管道配管设计..................................................11.1管廊上蒸汽管道的布置............................................11.2石油化工工艺装置蒸汽管道配管设计研究............................22关于蒸汽管道排液设施的设置............................................33蒸汽凝液管道的布置....................................................44蒸汽管道排液设施的设置................................................55蒸汽管道设计的注意要点................................................56结论..................................................................6致谢....................................................................8参考文献................................................................81各类蒸汽管道配管设计1.1管廊上蒸汽管道的布置这里以l000kt／a乙烯装置作为实例来对蒸汽管道布置予以分析。一般来说l000kt／a乙烯装置包括3横2纵5条管廊。3横管廊共设置4层管廊，分别为EL5．500，EL8．500，EL11．500，EI14．500；2纵管廊共设置4层管廊，分别为EL7．000，EI10．000，EL13．000，EL16．000(局部)。从管廊配管设计的具体要求出发，一、二层所布置的是工艺物料管道，三层为公用工程管道，而四层则是火炬管道以及电缆槽板。因为蒸汽管道是公用工程管道，所以其所在的位置应该是三层。1000kt／a乙烯装置中共有4种压力等级蒸汽：超高压蒸汽(13MPa)、高压蒸汽(4MPa)、中压蒸汽(1．6MPa)和低压蒸汽(0．4MPa)。以下将就着四种管道的实际布置以及所要遵循的原则予以详细阐述。首先，要将4根管道布置在靠近管廊的一侧，这样可使得“兀”形补偿器的设置更为简便。因为蒸汽管道的温度是相对较高的，所以还要设置“n”形补偿器，使得管道热膨胀得以吸收。对于工艺装置内蒸汽管道而言，在对管道热膨胀吸收之时，千万不要使用波纹管膨胀节，其成本相对较高，而且极易受到破坏。另外在对“兀”形补偿器位置予以确定之时，必须要以管道应力计算结果为准。在进行管架布局之时，要以管道设计要求为基础，物料管道要设为两层。要切实关注芳烃装置中温中压以及聚丙烯装置高温高压的特点，对蒸汽管道压力等级布局之时要遵循如下几点原则：第一蒸汽管道要尽量设置在靠近管廊的一侧，这样做能够使得“兀”形补偿器能够做到集中设置，如此方可使得热膨胀补偿更具实效性。不要使用波纹管膨胀节，因其成本相对较高，又极易受到破坏。在对“兀”形补偿器所在的位置进行确定之时，一定要对以下内容予以重点关注：高压蒸汽管道的设置要确保间隔达到50m；而中压蒸汽的间隔则要达到80m；低压蒸汽的间隔应该为100m。这里需要提醒的是，不同的项目所要使用的汽量也是有一定差别的，而这就会使得蒸汽管道的管径出现一定的变化，此时就要对应力进行精准的计算，上面所说的数据只是初期布置之时的参考值。对“兀”形补偿器进行设置的过程中，...
