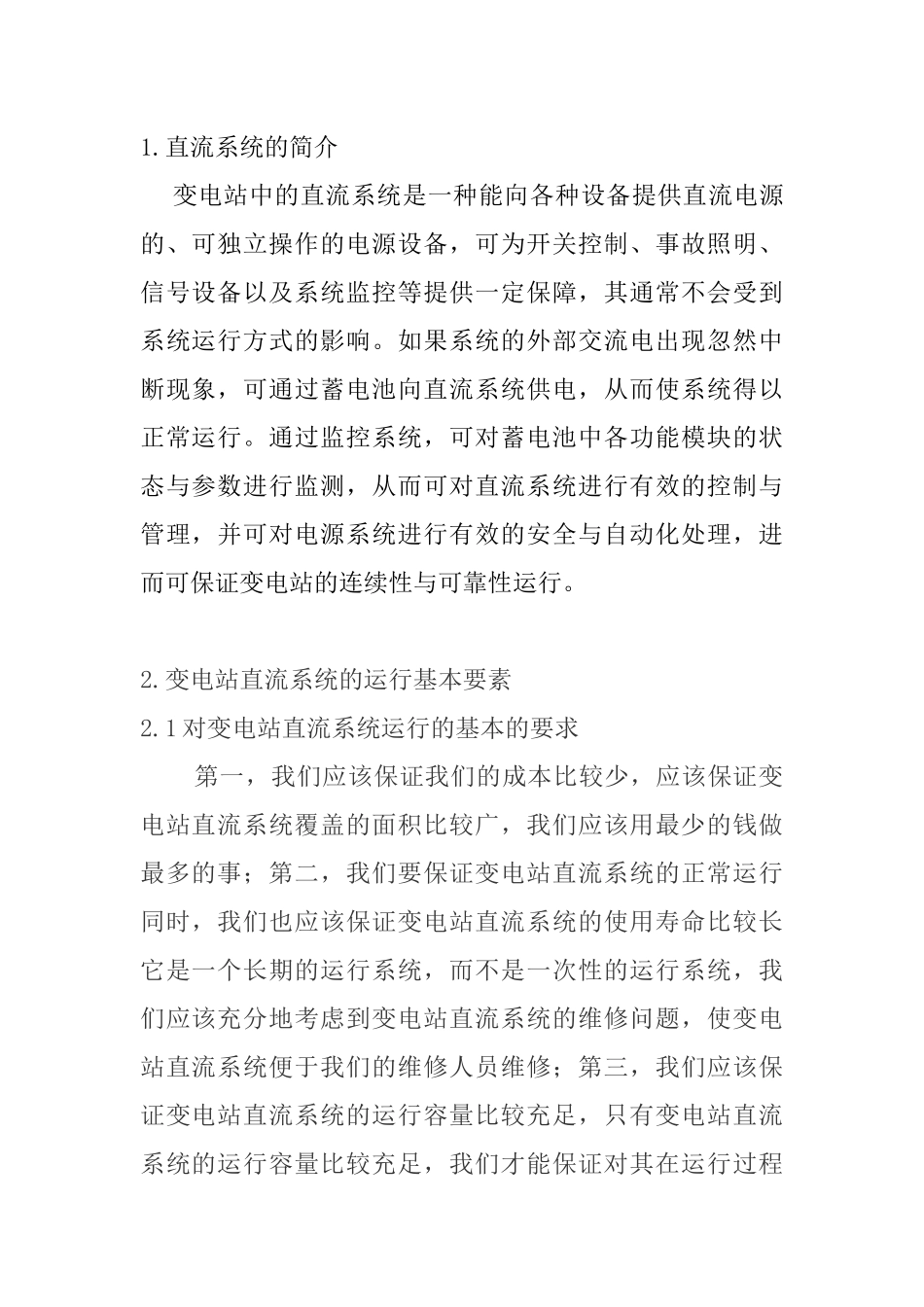

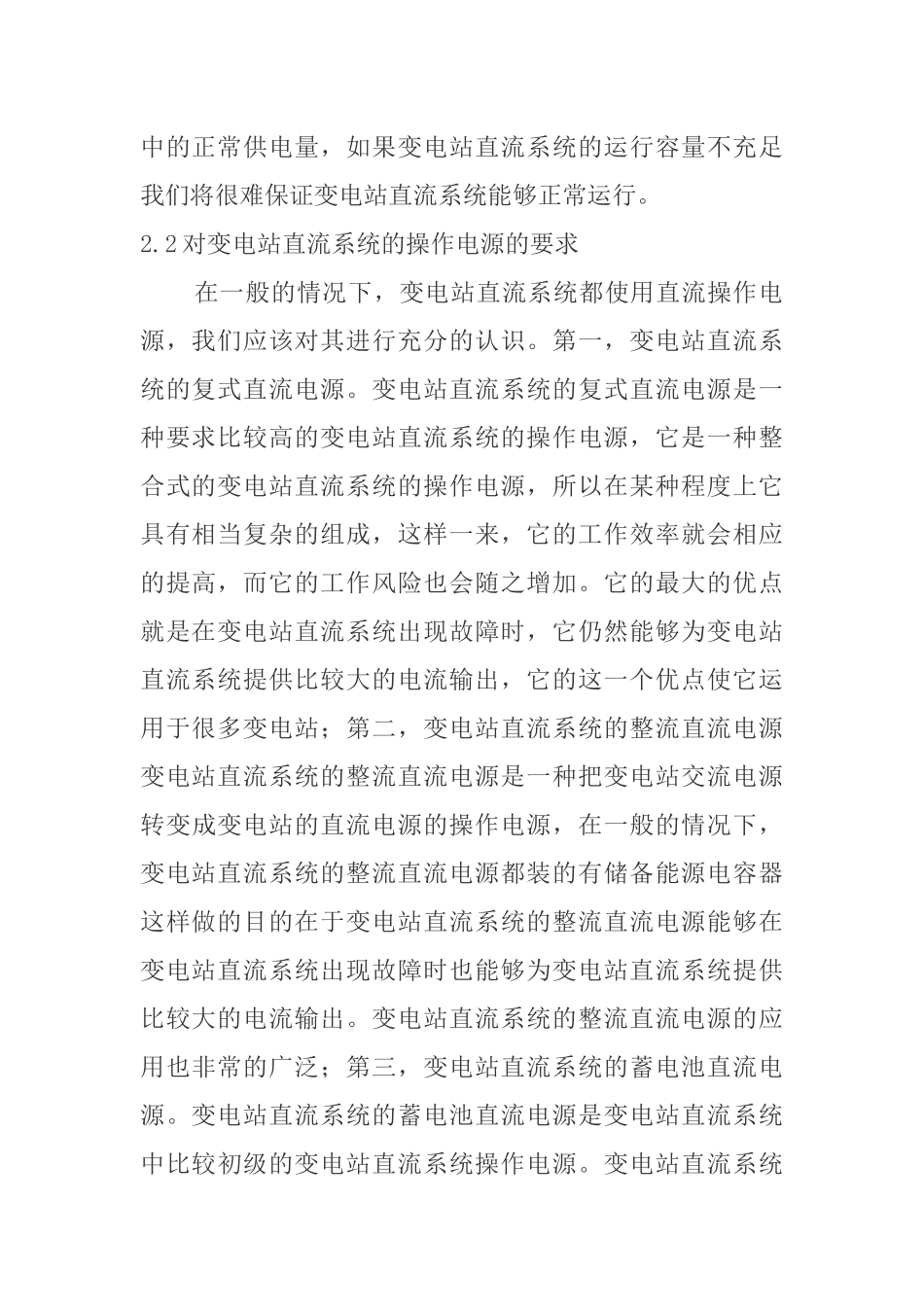

浅论变电站直流系统的运行与维护摘要：直流系统主要为变电站二次回路中的信号、保护、事故照明、断路器等装置提供直流操作电源。由于事关变电站二次回路的安全运行，所以加强直流系统的运行维护是非常重要的。本文简述了直流系统的组成，分析了直流系统运行维护的方法和内容，并探讨了直流系统常见故障和排除方法。关键词：直流系统运行维护变电站引言直流系统在变电站中主要用作操作电源。变电站二次回路中的信号装置、继电保护装置、事故照明及断路器的分、合闸操作所要求的供电电源就是操作电源。除了小型变电所使用交流操作电源以外，大中型变电站通常都采用直流操作电源。直流系统既可由直流屏上输入的交流电整流成直流供电，也可由电池屏的蓄电池组直接提供直流电所以供电可靠性比使用交流电高。如果操作电源不能正常供电，二次回路也就无法正常运行，可能会给变电站带来极为严重的后果，甚至会波及电网的安全运行。由于直流系统对变电站如此重要，所以需要加强系统的运行维护，保证其安全可靠地运行。1.直流系统的简介变电站中的直流系统是一种能向各种设备提供直流电源的、可独立操作的电源设备，可为开关控制、事故照明、信号设备以及系统监控等提供一定保障，其通常不会受到系统运行方式的影响。如果系统的外部交流电出现忽然中断现象，可通过蓄电池向直流系统供电，从而使系统得以正常运行。通过监控系统，可对蓄电池中各功能模块的状态与参数进行监测，从而可对直流系统进行有效的控制与管理，并可对电源系统进行有效的安全与自动化处理，进而可保证变电站的连续性与可靠性运行。2.变电站直流系统的运行基本要素2.1对变电站直流系统运行的基本的要求第一，我们应该保证我们的成本比较少，应该保证变电站直流系统覆盖的面积比较广，我们应该用最少的钱做最多的事；第二，我们要保证变电站直流系统的正常运行同时，我们也应该保证变电站直流系统的使用寿命比较长它是一个长期的运行系统，而不是一次性的运行系统，我们应该充分地考虑到变电站直流系统的维修问题，使变电站直流系统便于我们的维修人员维修；第三，我们应该保证变电站直流系统的运行容量比较充足，只有变电站直流系统的运行容量比较充足，我们才能保证对其在运行过程中的正常供电量，如果变电站直流系统的运行容量不充足我们将很难保证变电站直流系统能够正常运行。2.2对变电站直流系统的操作电源的要求在一般的情况下，变电站直流系统都使用直流操作电源，我们应该对其进行充分的认识。第一，变电站直流系统的复式直流电源。变电站直流系统的复式直流电源是一种要求比较高的变电站直流系统的操作电源，它是一种整合式的变电站直流系统的操作电源，所以在某种程度上它具有相当复杂的组成，这样一来，它的工作效率就会相应的提高，而它的工作风险也会随之增加。它的最大的优点就是在变电站直流系统出现故障时，它仍然能够为变电站直流系统提供比较大的电流输出，它的这一个优点使它运用于很多变电站；第二，变电站直流系统的整流直流电源变电站直流系统的整流直流电源是一种把变电站交流电源转变成变电站的直流电源的操作电源，在一般的情况下，变电站直流系统的整流直流电源都装的有储备能源电容器这样做的目的在于变电站直流系统的整流直流电源能够在变电站直流系统出现故障时也能够为变电站直流系统提供比较大的电流输出。变电站直流系统的整流直流电源的应用也非常的广泛；第三，变电站直流系统的蓄电池直流电源。变电站直流系统的蓄电池直流电源是变电站直流系统中比较初级的变电站直流系统操作电源。变电站直流系统的蓄电池直流电源比较独立，变电站直流系统的蓄电池直流电源与其它的操作设备虽然具有紧密的联系，但是它在某个方面却是相当独立的个体，比如说在停电或者是变电站直流系统出现故障的情况下，变电站直流系统的蓄电池直流电源仍然能够正常的工作，它是变电站直流系统运行时必须具备的一种操作电源，对变电站直流系统运行的影响非常大。3.直流系统的运行维护3.1直流系统的组成和运行维护方法直流系统主要是由电池屏和直流充电屏（简称直流屏）两大部分组成。电池屏是放置电池的机柜，里面...
