通信机房送风走线方式优化研究 VIP免费

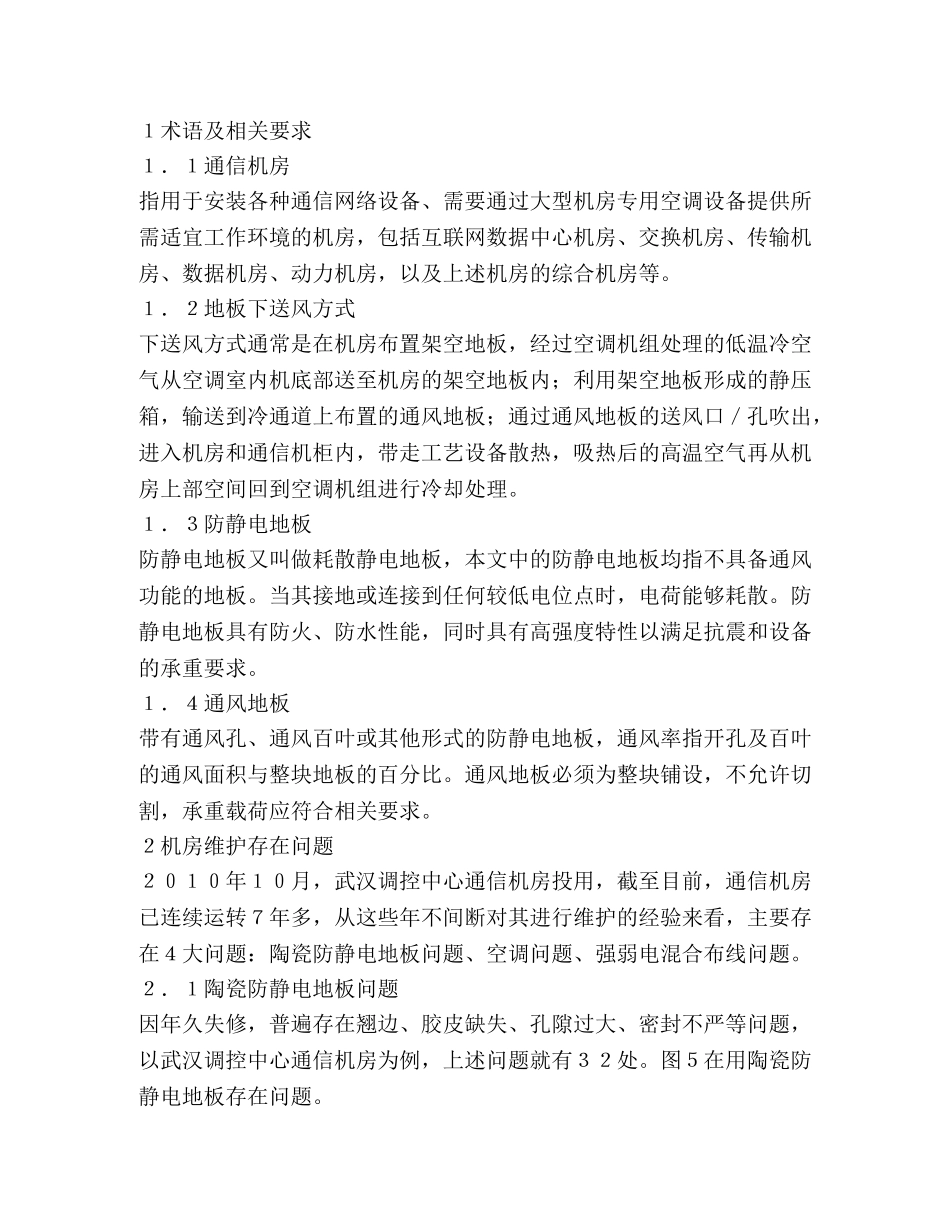

通信机房送风走线方式优化研究通信机房送风走线方式优化研究本文关键词：送风，机房，优化，通信，方式通信机房送风走线方式优化研究本文简介：摘要：针对天然气管道项目部负责维护的川气东送天然气管道有限责任公司的通信机房，从目前采用的上送风下走线方式指出了在用的陶瓷防静电地板、空调、强弱电混合布线等存在的问题，从安全、防水、设备保护等多角度提出下送风、上走线的优化方案。关键词：通信机房；通风地板；上送风下走线；下送风上走线通信管理处天然气管通信机房送风走线方式优化研究本文内容：摘要：针对天然气管道项目部负责维护的川气东送天然气管道有限责任公司的通信机房，从目前采用的上送风下走线方式指出了在用的陶瓷防静电地板、空调、强弱电混合布线等存在的问题，从安全、防水、设备保护等多角度提出下送风、上走线的优化方案。关键词：通信机房；通风地板；上送风下走线；下送风上走线通信管理处天然气管道项目部主要负责维护川气东送管道通信运维项目。川气东送天然气管道有限公司下属的川渝管理处、鄂西管理处、鄂东管理处、安徽管理处、浙沪管理处、江苏管理处、金坛储气库管理处、站场均设有通信机房，部分阀室也设有通信机房。这些通信机房统一采用上送风、下走线方式，下铺陶瓷防静电地板，并安装有不同数量的空调用于维持机房温度在２１℃～２５℃之间、相对湿度在４５％～６５％之间。以武汉调控中心通信机房为例，安装有４排２１台机柜，２台型号ＲＦ１２．３Ｗ／ＹＶ的大金空调，下铺２１６块尺寸６００ｍｍ×６００ｍｍ的陶瓷防静电地板。上送风方式是通过２台大金空调将低温空气通过送风口送到通信机柜上部，带走通信设备和机房的热量，下走线方式是强弱电布线在陶瓷防静电地板下，便于日常维护管理.此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。１术语及相关要求１．１通信机房指用于安装各种通信网络设备、需要通过大型机房专用空调设备提供所需适宜工作环境的机房，包括互联网数据中心机房、交换机房、传输机房、数据机房、动力机房，以及上述机房的综合机房等。１．２地板下送风方式下送风方式通常是在机房布置架空地板，经过空调机组处理的低温冷空气从空调室内机底部送至机房的架空地板内；利用架空地板形成的静压箱，输送到冷通道上布置的通风地板；通过通风地板的送风口／孔吹出，进入机房和通信机柜内，带走工艺设备散热，吸热后的高温空气再从机房上部空间回到空调机组进行冷却处理。１．３防静电地板防静电地板又叫做耗散静电地板，本文中的防静电地板均指不具备通风功能的地板。当其接地或连接到任何较低电位点时，电荷能够耗散。防静电地板具有防火、防水性能，同时具有高强度特性以满足抗震和设备的承重要求。１．４通风地板带有通风孔、通风百叶或其他形式的防静电地板，通风率指开孔及百叶的通风面积与整块地板的百分比。通风地板必须为整块铺设，不允许切割，承重载荷应符合相关要求。２机房维护存在问题２０１０年１０月，武汉调控中心通信机房投用，截至目前，通信机房已连续运转７年多，从这些年不间断对其进行维护的经验来看，主要存在４大问题：陶瓷防静电地板问题、空调问题、强弱电混合布线问题。２．１陶瓷防静电地板问题因年久失修，普遍存在翘边、胶皮缺失、孔隙过大、密封不严等问题，以武汉调控中心通信机房为例，上述问题就有３２处。图５在用陶瓷防静电地板存在问题。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。２．２空调问题一般来说，空调的使用寿命约为８年，４年后因制冷剂缺失导致空调制冷能力下降。自投用开始连续２４小时运行，减去停电停运等因素，２台大金空调已运行约６３５２８小时。以２０１７年为例，共维修７次，其中排水管线漏水３次，其中８月份的一次排水管线漏水导致地板大量积水并下渗，前后历时４天才彻底解决，地面积水严重，部分地板下的强弱电布线粘水，对通信运行维护造成极大隐患。空调维修流程：天然气管道项目部武汉调控中心维护组每日对武汉调控中心通信机房进行日常巡检，发现空调问题立刻...
