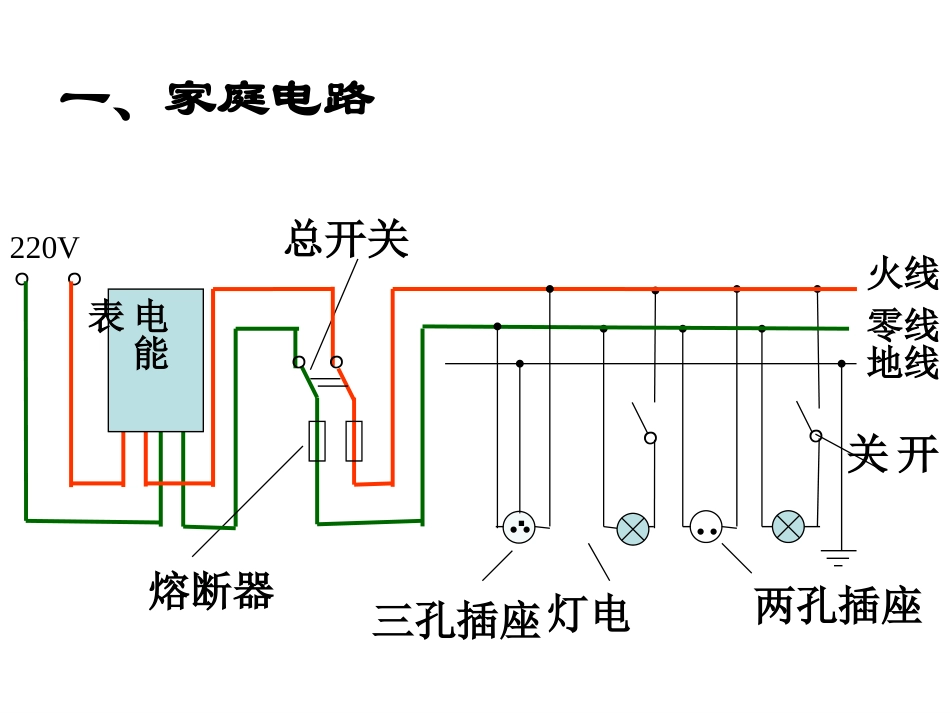

四、家庭电路与安全用电..。。。220V火线零线电能表熔断器总开关两孔插座电灯开关一、家庭电路。。。地线...三孔插座活动观察三线插头与三线插座三线插头三线插座三线插座是怎样接入电路中的呢？零线火线地线左零右火中接地火线零线地线零线火线地线左零右火中接地火线零线地线零线火线左零右火接零线接火线接地线怎样识别火线？测电笔各部分作用是什么？你会使用测电笔吗？活动：练习使用测电笔手一定要接触电笔尾部的金属电极，绝不允许接触笔尖金属。安全用电主要包括：设备安全人身安全二、安全用电家庭电路中电流过大的原因:活动：探究熔丝熔断的原因总功率过大(超负荷运行）短路闸刀开关和插入式保险盒熔丝熔丝熔丝保险丝保险盒对保险丝的要求1、制作材料：用电阻率较大而熔点较低的铅锑合金制成。2、选用要求：保险丝的额定电流等于或略大于最大正常工作时电流。3、不能用铁丝、铜丝代替。空气开关空气开关一定强度的电流通过人体所引起的伤害事故•由I=U/R得•通过人体的电流取决于外加电压和人体电阻触电三、避免触电：1、人体的安全电压为不高于36Ｖ；我国家庭电路的电压为220Ｖ。2、触电：一定强度的电流通过人体所引起的伤害事故3、触电原因：由于跟地面不绝缘的人体直接或间接地触摸到火线连通所造成的4、触电的形式：火线零线（1）单线触电想救我，给我穿上绝缘鞋或给我一张干燥的木凳吧火线零线我来帮你！啊！电死我啦！单线触电火线零线有关触电的形式：（2）双线触电想救我，快去断开电源！双线触电为什么用地线？请同学们解释一下？五、触电的急救强大电流通过人体可能使心跳、呼吸停止。若发生触电事故，要立即切断电源，必要时进行人工呼吸，同时打120通知医务人员抢救。火线零线220V•电器名称•安装技术要求•目的•开关和电灯•开关接火线，电灯接零线•开关断开后，电灯不带电•螺丝口灯泡•螺口灯头的外壳（螺旋部分）接在零线•防止人们不小心接触到螺旋部分触电•明处的插座•高于地面1.8ｍ•防止小孩子触摸触电•三孔插座•要有接地线（左零右火中接地）•防止电器漏电发生触电•有金属外壳的家用电器•要有接地线•防止漏电或火线与外壳接触时因外壳带电而触电•家庭电路•要接漏（触）电保护开关•触电时会自动跳闸，切断电源；国家规定的电器安装技术要求：安全用电注意事项电线断了湿布擦电器电线上晾衣服未接地线烤湿衣服安全用电原则：请勿接触低压带电体请勿靠近高压带电体不弄湿的用电器不破坏绝缘体（低压勿摸，高压勿近）1、家庭电路中从进户线到用电器间应装总开关、电能表和熔断器，安装的正确顺序（）A、电能表、总开关、熔断器B、闸刀开关、电能表、熔断器C、闸刀开关、熔断器、电能表D、熔断器、总开关、电能表巩固练习A2.下列关于测电笔使用正确的是（）ABB3.引起电路中电流过大熔断保险丝的原因是（）A.短路B.灯丝熔断C.短路或接入大功率用电器D.使用灯泡等小功率的用电器C4.选用保险丝的原则是（）A.保险丝电流小于电路中正常工作电流B.保险丝电流等于或略大于电路正常工作的电流C.保险丝电流等于或略小于电路正常工作的电流D.保险丝电流等于电路正常工作的电流B5.家庭电路中，下列安装错误的是（）A.灯泡应该是并联的B.插座和电灯间串联C.开关与被控制的用电器串联D.熔断器在电路中是串联的B
