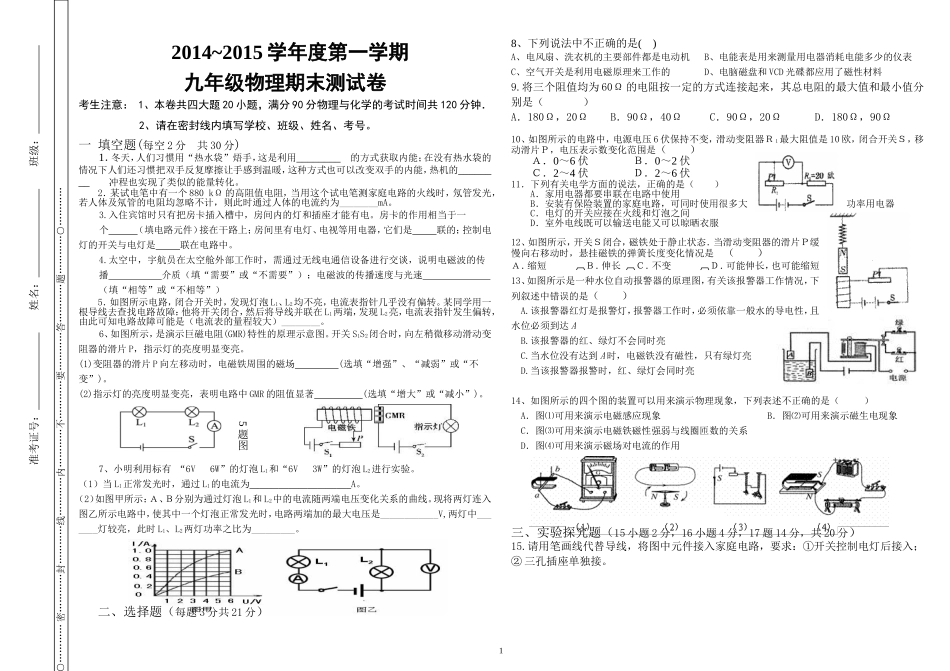

…………○…………密…………封…………线…………内…………不…………要…………答…………题…………○…………准考证号：姓名：班级：2014~2015学年度第一学期九年级物理期末测试卷考生注意：1、本卷共四大题20小题，满分90分物理与化学的考试时间共120分钟．2、请在密封线内填写学校、班级、姓名、考号。一填空题(每空2分共30分)1．冬天，人们习惯用“热水袋”焐手，这是利用________的方式获取内能；在没有热水袋的情况下人们还习惯把双手反复摩擦让手感到温暖，这种方式也可以改变双手的内能，热机的________冲程也实现了类似的能量转化。2．某试电笔中有一个880kΩ的高阻值电阻，当用这个试电笔测家庭电路的火线时，氖管发光，若人体及氖管的电阻均忽略不计，则此时通过人体的电流约为________mA。3.入住宾馆时只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个（填电路元件）接在干路上；房间里有电灯、电视等用电器，它们是联的；控制电灯的开关与电灯是联在电路中。4.太空中，宇航员在太空舱外部工作时，需通过无线电通信设备进行交谈，说明电磁波的传播介质（填“需要”或“不需要”）；电磁波的传播速度与光速（填“相等”或“不相等”）5．如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转。某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大）________。6、如图所示，是演示巨磁电阻(GMR)特性的原理示意图。开关S1S2闭合时，向左稍微移动滑动变阻器的滑片P，指示灯的亮度明显变亮。(1)变阻器的滑片P向左移动时，电磁铁周围的磁场(选填“增强”、“减弱”或“不变”)。(2)指示灯的亮度明显变亮，表明电路中GMR的阻值显著(选填“增大”或“减小”)。7、小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2进行实验。（1）当L1正常发光时，通过L1的电流为A。（2）如图甲所示：Ａ、Ｂ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电路两端加的最大电压是____________V,两灯中_______灯较亮，此时L1、L2两灯功率之比为_________。二、选择题（每题3分共21分）8、下列说法中不正确的是()A、电风扇、洗衣机的主要部件都是电动机B、电能表是用来测量用电器消耗电能多少的仪表C、空气开关是利用电磁原理来工作的D、电脑磁盘和VCD光碟都应用了磁性材料9.将三个阻值均为60Ω的电阻按一定的方式连接起来，其总电阻的最大值和最小值分别是（）A．180Ω，20ΩB．90Ω，40ΩC．90Ω，20ΩD．180Ω，90Ω10、如图所示的电路中，电源电压6伏保持不变，滑动变阻器Ｒ１最大阻值是10欧，闭合开关Ｓ，移动滑片Ｐ，电压表示数变化范围是（）Ａ．0～6伏Ｂ．0～2伏Ｃ．2～4伏Ｄ．2～6伏11．下列有关电学方面的说法，正确的是（）A．家用电器都要串联在电路中使用B．安装有保险装置的家庭电路，可同时使用很多大功率用电器C．电灯的开关应接在火线和灯泡之间D．室外电线既可以输送电能又可以晾晒衣服12、如图所示，开关Ｓ闭合，磁铁处于静止状态．当滑动变阻器的滑片Ｐ缓慢向右移动时，悬挂磁铁的弹簧长度变化情况是（）Ａ．缩短Ｂ．伸长Ｃ．不变Ｄ．可能伸长，也可能缩短13、如图所示是一种水位自动报警器的原理图，有关该报警器工作情况，下列叙述中错误的是（）A.该报警器红灯是报警灯，报警器工作时，必须依靠一般水的导电性，且水位必须到达AB.该报警器的红、绿灯不会同时亮C.当水位没有达到A时，电磁铁没有磁性，只有绿灯亮D.当该报警器报警时，红、绿灯会同时亮14、如图所示的四个图的装置可以用来演示物理现象，下列表述不正确的是（）A．图⑴可用来演示电磁感应现象B．图⑵可用来演示磁生电现象C．图⑶可用来演示电磁铁磁性强弱与线圈匝数的关系D．图⑷可用来演示磁场对电流的作用三、实验探究题（15小题2分，16小题4分，17题14分，共20分）15.请用笔画线代替导线，将图中元件接入家庭电路，要求：①开关控制电灯后接入；②三孔插座单独接。15题图…………○……...
