电气专业对其它专业配合的要求：设计配合注意点VIP免费

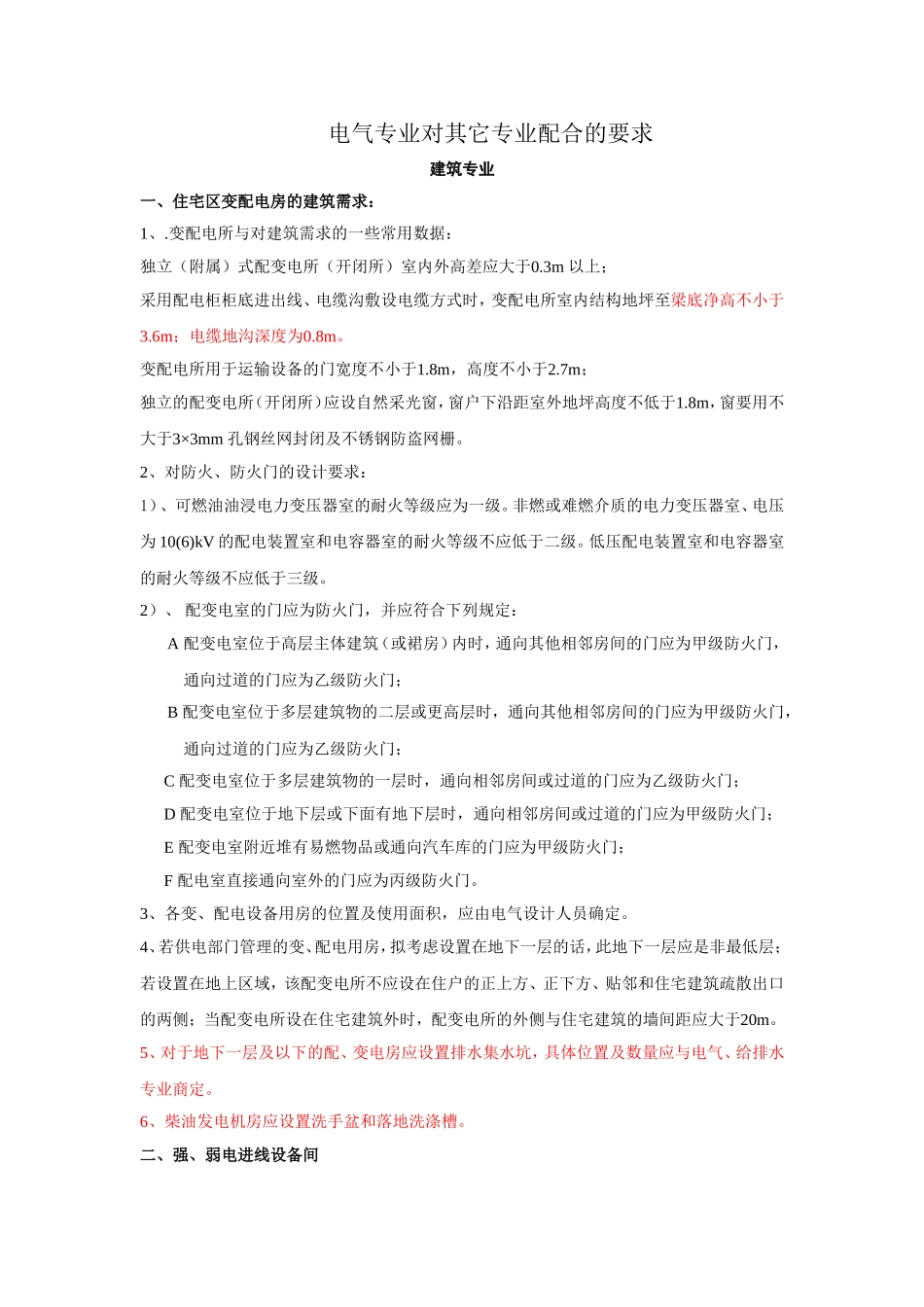

电气专业对其它专业配合的要求建筑专业一、住宅区变配电房的建筑需求：1、.变配电所与对建筑需求的一些常用数据：独立（附属）式配变电所（开闭所）室内外高差应大于0.3m以上；采用配电柜柜底进出线、电缆沟敷设电缆方式时，变配电所室内结构地坪至梁底净高不小于3.6m；电缆地沟深度为0.8m。变配电所用于运输设备的门宽度不小于1.8m，高度不小于2.7m；独立的配变电所（开闭所）应设自然采光窗，窗户下沿距室外地坪高度不低于1.8m，窗要用不大于3×3mm孔钢丝网封闭及不锈钢防盗网栅。2、对防火、防火门的设计要求：1）、可燃油油浸电力变压器室的耐火等级应为一级。非燃或难燃介质的电力变压器室、电压为10(6)kV的配电装置室和电容器室的耐火等级不应低于二级。低压配电装置室和电容器室的耐火等级不应低于三级。2）、配变电室的门应为防火门，并应符合下列规定：A配变电室位于高层主体建筑（或裙房）内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；B配变电室位于多层建筑物的二层或更高层时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；C配变电室位于多层建筑物的一层时，通向相邻房间或过道的门应为乙级防火门；D配变电室位于地下层或下面有地下层时，通向相邻房间或过道的门应为甲级防火门；E配变电室附近堆有易燃物品或通向汽车库的门应为甲级防火门；F配电室直接通向室外的门应为丙级防火门。3、各变、配电设备用房的位置及使用面积，应由电气设计人员确定。4、若供电部门管理的变、配电用房，拟考虑设置在地下一层的话，此地下一层应是非最低层；若设置在地上区域，该配变电所不应设在住户的正上方、正下方、贴邻和住宅建筑疏散出口的两侧；当配变电所设在住宅建筑外时，配变电所的外侧与住宅建筑的墙间距应大于20m。5、对于地下一层及以下的配、变电房应设置排水集水坑，具体位置及数量应与电气、给排水专业商定。6、柴油发电机房应设置洗手盆和落地洗涤槽。二、强、弱电进线设备间1、强电进线设备间应根据当地供电部门的供电部门的要求进行设置，设置位置也应符合当地供电部门的要求，目前可放置在地下一层，面积通常不应小于7m2，应设置在有外墙的靠近电源的进线侧，不应设置在人防的防护区域内。2、弱电进线设备间，应根据区域规划的要求进行设置，目前可放置在地下一层，面积通常不应小于5m2，也应设置在有外墙的靠近弱电线路的进线侧，不应设置在人防的防护区域内。三、电气管井设置的建筑需求：1.高层住宅建筑应设置强、弱电竖井，住宅电气竖井应根据设备尺寸、数量、操作维护等因素确定井道大小，电表箱等设备尺寸见本导则前述部分。配电箱、电表箱应在合理的前提下尽可能分层布置，以期减少井道尺寸。2、在利用楼梯间、或走廊空间的情况下，强电管井的深度不得小于0.8m；弱电管井的深度不得小于0.35m；宽度由电气专业根据具体情况而决定。3、电气管井上、下应尽量设置在同一位置。四、配电箱、弱电箱的布置原则：1.各户内均应设置强、弱电箱，一般应设置在入户门附近的走道或餐厅的隐蔽空间内，不应装设在卫生间0~2防护区的墙上，也应避免安装在剪力墙上，安装这些箱体的墙厚应是200。强弱电箱不能竖向对齐上下安装。通常箱体尺寸为400*300*150（宽*高*厚），具体位置应与电气专业配合。2.对于精装修房若需装置在木质厨柜内，其四周应考虑防火防护，至少其四周应采用防火漆涂刷。结构专业凡图中设置的配、变电房、弱电的网络设备用房等，应考虑设备的荷载，具体数值应与电气专业配合。给排水专业1、与电气专业无关的设备用房（配、变电房、消防控制房、弱电的网络设备用房等）不应有其无关的管线穿越通过。2、大型配、变电房、柴油发电机房应设置气体灭火装置。3、对于地下一层及以下的配、变电房应设置独立的排水集水坑，具体位置及数量应与电气专业商定。4、原则上在配、变电房内不考虑给水装置。5、柴油发电机房应设置洗手盆和落地洗涤槽。暖通专业1、对于地下一层及以下的配、变电房，应设置通风、散热系统。2、对于柴油发电机房应设置独立的送风、排风、排烟井道。
