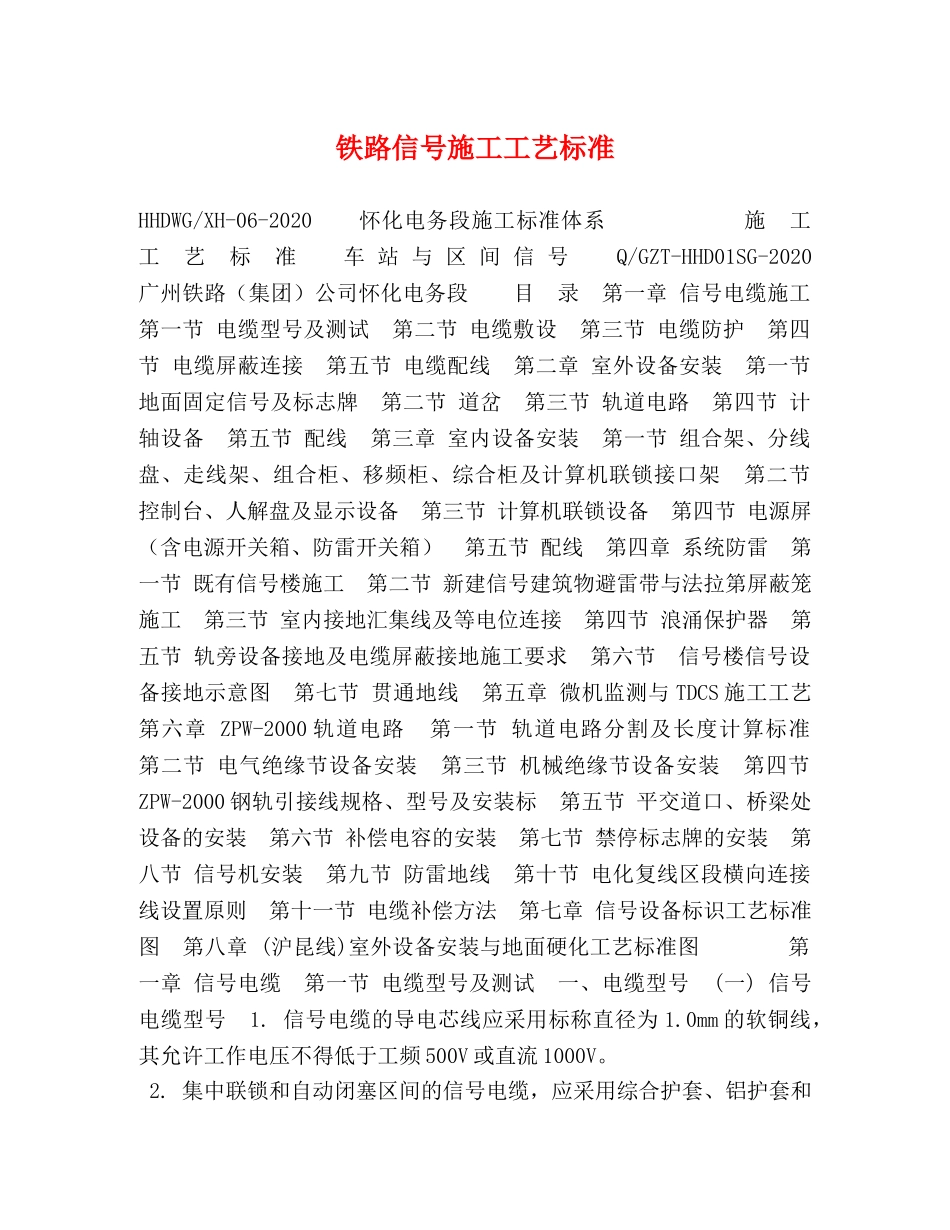

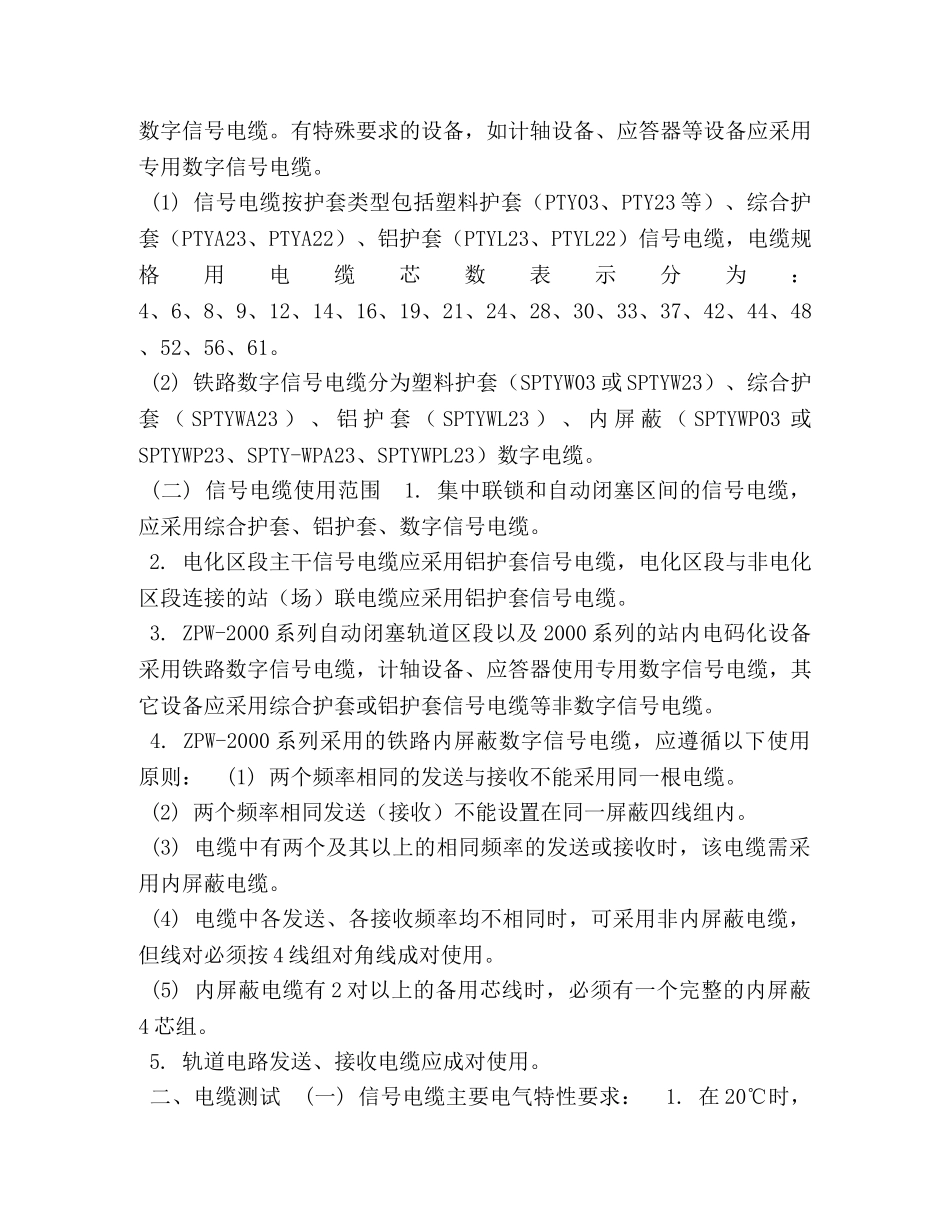

铁路信号施工工艺标准HHDWG/XH-06-2020怀化电务段施工标准体系施工工艺标准车站与区间信号Q/GZT-HHD01SG-2020广州铁路（集团）公司怀化电务段目录第一章信号电缆施工第一节电缆型号及测试第二节电缆敷设第三节电缆防护第四节电缆屏蔽连接第五节电缆配线第二章室外设备安装第一节地面固定信号及标志牌第二节道岔第三节轨道电路第四节计轴设备第五节配线第三章室内设备安装第一节组合架、分线盘、走线架、组合柜、移频柜、综合柜及计算机联锁接口架第二节控制台、人解盘及显示设备第三节计算机联锁设备第四节电源屏（含电源开关箱、防雷开关箱）第五节配线第四章系统防雷第一节既有信号楼施工第二节新建信号建筑物避雷带与法拉第屏蔽笼施工第三节室内接地汇集线及等电位连接第四节浪涌保护器第五节轨旁设备接地及电缆屏蔽接地施工要求第六节信号楼信号设备接地示意图第七节贯通地线第五章微机监测与TDCS施工工艺第六章ZPW-2000轨道电路第一节轨道电路分割及长度计算标准第二节电气绝缘节设备安装第三节机械绝缘节设备安装第四节ZPW-2000钢轨引接线规格、型号及安装标第五节平交道口、桥梁处设备的安装第六节补偿电容的安装第七节禁停标志牌的安装第八节信号机安装第九节防雷地线第十节电化复线区段横向连接线设置原则第十一节电缆补偿方法第七章信号设备标识工艺标准图第八章(沪昆线)室外设备安装与地面硬化工艺标准图第一章信号电缆第一节电缆型号及测试一、电缆型号(一)信号电缆型号1.信号电缆的导电芯线应采用标称直径为1.0mm的软铜线，其允许工作电压不得低于工频500V或直流1000V。2.集中联锁和自动闭塞区间的信号电缆，应采用综合护套、铝护套和此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。数字信号电缆。有特殊要求的设备，如计轴设备、应答器等设备应采用专用数字信号电缆。(1)信号电缆按护套类型包括塑料护套（PTY03、PTY23等）、综合护套（PTYA23、PTYA22）、铝护套（PTYL23、PTYL22）信号电缆，电缆规格用电缆芯数表示分为：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61。(2)铁路数字信号电缆分为塑料护套（SPTYW03或SPTYW23）、综合护套（SPTYWA23）、铝护套（SPTYWL23）、内屏蔽（SPTYWP03或SPTYWP23、SPTY-WPA23、SPTYWPL23）数字电缆。(二)信号电缆使用范围1.集中联锁和自动闭塞区间的信号电缆，应采用综合护套、铝护套、数字信号电缆。2.电化区段主干信号电缆应采用铝护套信号电缆，电化区段与非电化区段连接的站（场）联电缆应采用铝护套信号电缆。3.ZPW-2000系列自动闭塞轨道区段以及2000系列的站内电码化设备采用铁路数字信号电缆，计轴设备、应答器使用专用数字信号电缆，其它设备应采用综合护套或铝护套信号电缆等非数字信号电缆。4.ZPW-2000系列采用的铁路内屏蔽数字信号电缆，应遵循以下使用原则：(1)两个频率相同的发送与接收不能采用同一根电缆。(2)两个频率相同发送（接收）不能设置在同一屏蔽四线组内。(3)电缆中有两个及其以上的相同频率的发送或接收时，该电缆需采用内屏蔽电缆。(4)电缆中各发送、各接收频率均不相同时，可采用非内屏蔽电缆，但线对必须按4线组对角线成对使用。(5)内屏蔽电缆有2对以上的备用芯线时，必须有一个完整的内屏蔽4芯组。5.轨道电路发送、接收电缆应成对使用。二、电缆测试(一)信号电缆主要电气特性要求：1.在20℃时，此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。信号电缆导电线芯的直流电阻，每千米不大于23.5Ω。2.信号电缆芯线间绝缘电阻、任一芯线对地绝缘电阻，使用500V兆欧表（或高阻兆欧表）测试，每千米不得小于3000MΩ。3.铁路数字信号电缆芯线间绝缘电阻、任一芯线对地绝缘电阻，使用500V兆欧表（或高阻兆欧表）测试，每千米不得小于10000MΩ。4.计轴专用电缆芯线间绝缘电阻、任一芯线对地绝缘电阻，使用500V兆欧表（或高阻兆欧表）测试，每千米不得小于5000MΩ。5.特殊规格电缆，其电气特性应符合设计规定。(二)电缆测试工程开工后应进行电缆单盘测试；电缆敷设后及接续配线前，进行施工测试；...
