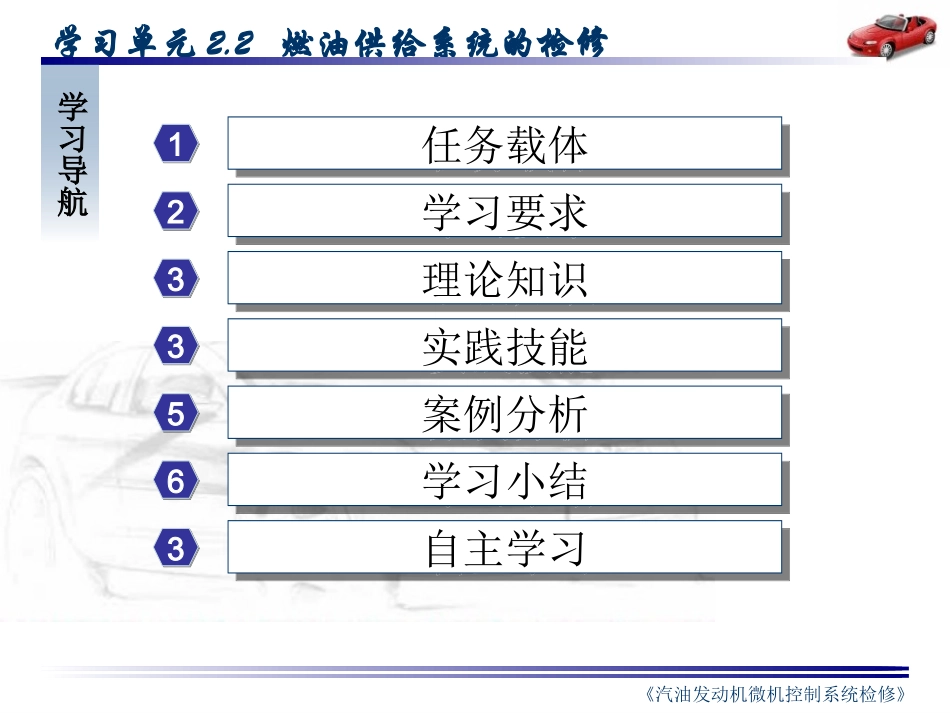

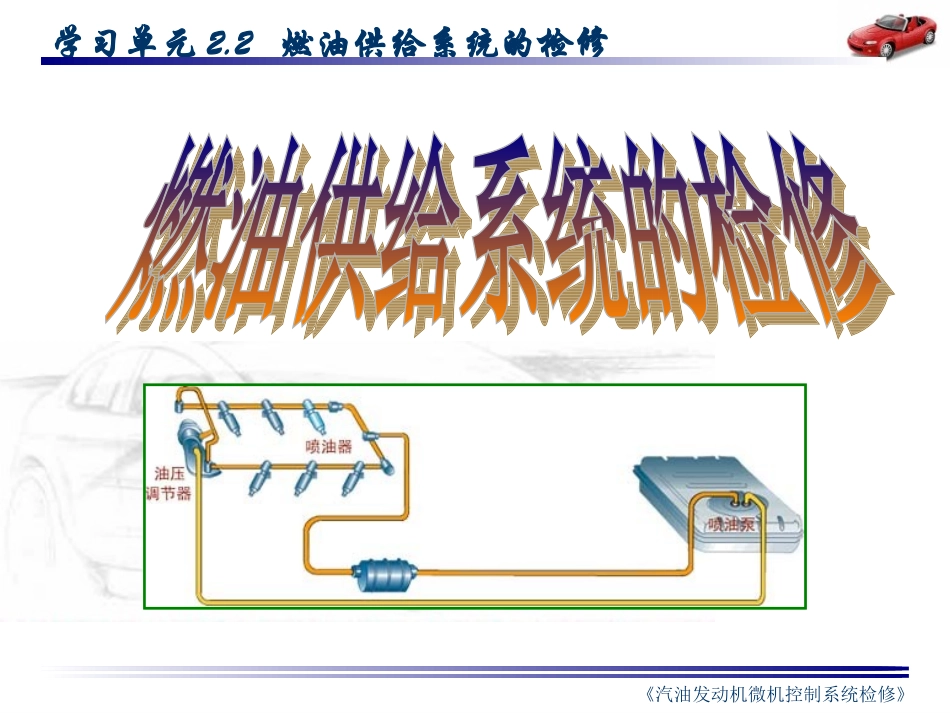

《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修情境情境22发动机微机控制燃油系统的检修发动机微机控制燃油系统的检修学习单元2.1发动机微机控制燃油系统的认识学习单元2.2燃油供给系统的检修学习单元2.3喷油器的检修学习单元2.4进气流量传感器电路的检修学习单元2.5进气压力传感器电路的检修学习单元2.6发动机转速传感器和凸轮轴位置传感器电路的检修学习单元2.7节气门位置传感器电路的检修学习单元2.8温度传感器电路的检修学习单元2.9氧传感器电路的检修《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修1122333355任务载体任务载体学习要求学习要求理论知识理论知识实践技能实践技能案例分析案例分析66学习小结学习小结学习导航33自主学习自主学习《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修油耗过高，热车状态下有时冒黑烟，发动机运转不平稳。油压调节器的真空软管破裂。更换一根新的真空软管后，故障排除。通用别克GLX型轿车。任务载体《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修1.理解燃油系统的类型和组成。2.理解燃油系统的控制策略。3.掌握燃油系统识别方法，能够按照正确的规范进行维修操作。学习要求2.2.1燃油泵的检修2.2.2燃油压力的检测《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修2.2.1燃油泵的检修1.燃油泵的结构和工作原理2.燃油泵的控制理论知识《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修按安装位置按工作原理涡轮泵滚柱泵齿轮泵（1）分类1.燃油泵的结构和工作原理《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修（2）结构：滤网、油泵、永磁电动机、安全阀、单向阀、外壳等。油泵：泵油，分滚柱式、齿轮式、涡轮式。永磁电动机：驱动油泵，浸在燃油中，冷却好。安全阀：防止油压过高。单向阀：防止燃油倒流，建立保持油压。1.燃油泵的结构和工作原理《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修油泵电机滤网单向阀安全阀驱动油泵，浸在燃油中，冷却好。泵油防止油压过高防止燃油倒流，建立保持油压。过滤燃油《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修1）滚柱式电动燃油泵原理：转子旋转，滚柱压向壳体内表面，形成若干个密封腔，密封腔容积随转子旋转周期变化，容积增大时，吸油；容积减小时，压油。性能：压力脉动大，噪声大。外置式。结构：转子偏心地安装在泵壳内，转子外围均布有若干凹槽，槽内装有滚柱。1.燃油泵的结构和工作原理《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修原理：主动齿轮旋转，通过齿轮啮合带动从动齿轮，两齿轮间形成若干个密封腔，密封腔容积随主动齿轮旋转周期变化，容积增大时，吸油；容积减小时，压油。性能：压力脉动较小，噪声较小。外置式。2）齿轮式燃油泵结构主动齿轮偏心安装在从动齿轮中从动齿轮可以在泵套内自由转动1.燃油泵的结构和工作原理《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修（1）通断控制控制电路：ECU----油泵继电器-----油泵AJR发动机油泵控制电路转速信号点火开关ON或START2.燃油泵的控制《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修（2）调速控制发动机低速或中小负荷时，ECU控制油泵控制继电器ON,A通B断，电阻器串入，油泵低速运转；1）利用串联电阻控制油泵转速发动机高速或大负荷时，ECU控制油泵控制继电器OFF,A断B通，电阻器被旁路，油泵高速运转。2.燃油泵的控制《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修2）利用油泵控制模块ECU控制油泵转速发动机低速或中小负荷时，发动机ECU向油泵ECU的FPC端输入低电平，油泵ECU的FP端向油泵提供低电压（9V），油泵低速运转；低电平2.5V9V12V2.燃油泵的控制《汽油发动机微机控制系统检修》学习单元2.2燃油供给系统的检修高电平5V12V12V发动机起动、高速或大负荷时，发动机发动机起动、高速或大负荷时，发动机ECUECU向油泵向油泵ECUECU的的FPCFPC端输入端输入高电...
