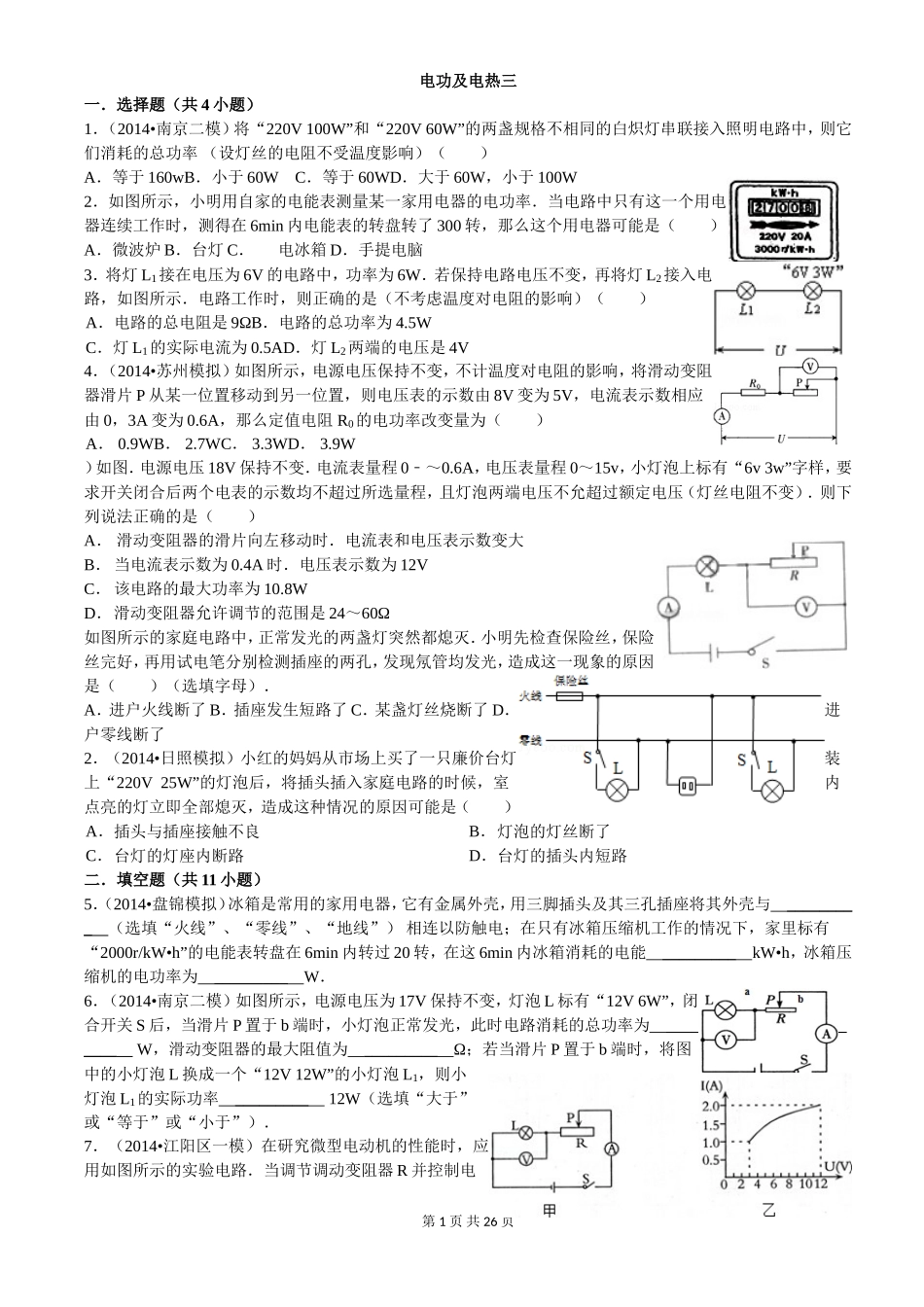

电功及电热三_第1页
1/26
电功及电热三_第2页
2/26
电功及电热三_第3页
3/26
电功及电热三一.选择题(共4小题)1.(2014•南京二模)将“220V100W”和“220V60W”的两盏规格不相同的白炽灯串联接入照明电路中,则它们消耗的总功率(设灯丝的电阻不受温度影响)()A.等于160wB.小于60WC.等于60WD.大于60W,小于100W2.如图所示,小明用自家的电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时,测得在6min内电能表的转盘转了300转,那么这个用电器可能是()A.微波炉B.台灯C.电冰箱D.手提电脑3.将灯L1接在电压为6V的电路中,功率为6W.若保持电路电压不变,再将灯L2接入电路,如图所示.电路工作时,则正确的是(不考虑温度对电阻的影响)()A.电路的总电阻是9ΩB.电路的总功率为4.5WC.灯L1的实际电流为0.5AD.灯L2两端的电压是4V4.(2014•苏州模拟)如图所示,电源电压保持不变,不计温度对电阻的影响,将滑动变阻器滑片P从某一位置移动到另一位置,则电压表的示数由8V变为5V,电流表示数相应由0,3A变为0.6A,那么定值电阻R0的电功率改变量为()A.0.9WB.2.7WC.3.3WD.3.9W)如图.电源电压18V保持不变.电流表量程0﹣~0.6A,电压表量程0~15v,小灯泡上标有“6v3w”字样,要求开关闭合后两个电表的示数均不超过所选量程,且灯泡两端电压不允超过额定电压(灯丝电阻不变).则下列说法正确的是()A.滑动变阻器的滑片向左移动时.电流表和电压表示数变大B.当电流表示数为0.4A时.电压表示数为12VC.该电路的最大功率为10.8WD.滑动变阻器允许调节的范围是24~60Ω如图所示的家庭电路中,正常发光的两盏灯突然都熄灭.小明先检查保险丝,保险丝完好,再用试电笔分别检测插座的两孔,发现氖管均发光,造成这一现象的原因是()(选填字母).A.进户火线断了B.插座发生短路了C.某盏灯丝烧断了D.进户零线断了2.(2014•日照模拟)小红的妈妈从市场上买了一只廉价台灯,装上“220V25W”的灯泡后,将插头插入家庭电路的时候,室内点亮的灯立即全部熄灭,造成这种情况的原因可能是()A.插头与插座接触不良B.灯泡的灯丝断了C.台灯的灯座内断路D.台灯的插头内短路二.填空题(共11小题)5.(2014•盘锦模拟)冰箱是常用的家用电器,它有金属外壳,用三脚插头及其三孔插座将其外壳与_________(选填“火线”、“零线”、“地线”)相连以防触电;在只有冰箱压缩机工作的情况下,家里标有“2000r/kW•h”的电能表转盘在6min内转过20转,在这6min内冰箱消耗的电能_________kW•h,冰箱压缩机的电功率为_________W.6.(2014•南京二模)如图所示,电源电压为17V保持不变,灯泡L标有“12V6W”,闭合开关S后,当滑片P置于b端时,小灯泡正常发光,此时电路消耗的总功率为_________W,滑动变阻器的最大阻值为_________Ω;若当滑片P置于b端时,将图中的小灯泡L换成一个“12V12W”的小灯泡L1,则小灯泡L1的实际功率_________12W(选填“大于”或“等于”或“小于”).7.(2014•江阳区一模)在研究微型电动机的性能时,应用如图所示的实验电路.当调节调动变阻器R并控制电第1页共26页动机停止转动时,电流表和电压表的示数分别为0.5A和2V,重新调节R并使电动机恢复正常运转,此时电流表和电压表的示数分别为2A和24V.则这台电动机正常运转时消耗的电功率_________,发热功率是_________W.8.(2013•滨湖区一模)如图甲所示,电源电压保持不变,小灯泡的额定电压为12V,滑动变阻器的最大阻值为15Ω,闭合开关S后,当滑片P从最右端向左滑动过程中,小灯泡的IU﹣关系图象如图乙所示.则小灯泡的额定功率为_________W,电源电压为_________V,当小灯泡正常发光时,滑动变阻器1min内产生的热量为_________J.9.(2012•无锡)某电饭锅设有“加热”和“保温”两档,其内部简化电路如图所示,当开关S置于“1”档时,电饭锅处于_________(选填“加热”或“保温”)状态;若电饭锅保温相加热时总功率之比为1:50,则电阻R0和R1的比值为_________.10.(2012•威海)如图所示电路,电源电压恒定不变.小灯泡L标有“3V0.6W”字样,R为定值电阻.闭合S,断开S1,小灯泡正常发光;若再闭合S1,发现电流表示数变化了0.1A,则...
