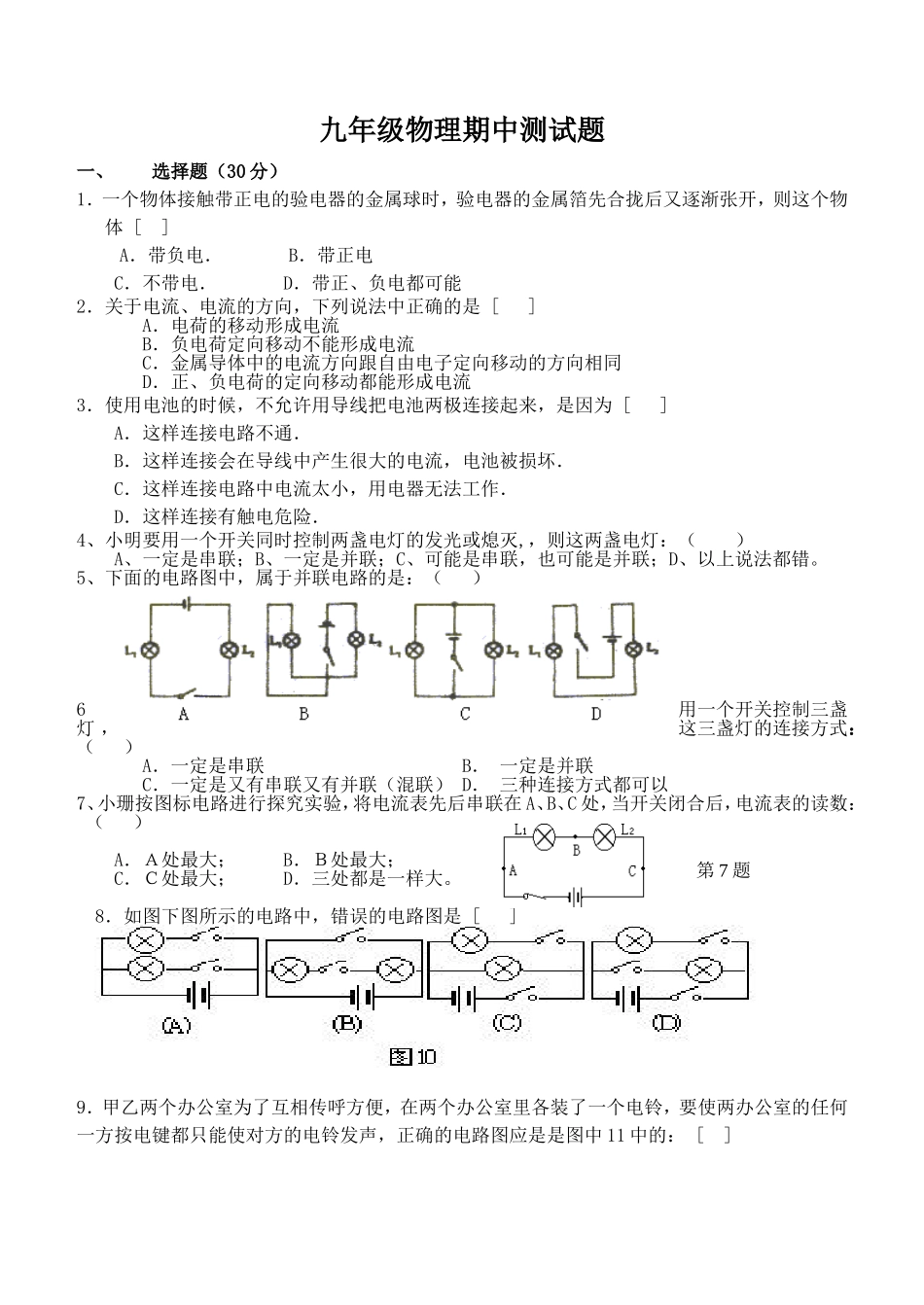

九年级物理期中测试题一、选择题（30分）1．一个物体接触带正电的验电器的金属球时，验电器的金属箔先合拢后又逐渐张开，则这个物体[]A．带负电．B．带正电C．不带电．D．带正、负电都可能2．关于电流、电流的方向，下列说法中正确的是[]A．电荷的移动形成电流B．负电荷定向移动不能形成电流C．金属导体中的电流方向跟自由电子定向移动的方向相同D．正、负电荷的定向移动都能形成电流3．使用电池的时候，不允许用导线把电池两极连接起来，是因为[]A．这样连接电路不通．B．这样连接会在导线中产生很大的电流，电池被损坏．C．这样连接电路中电流太小，用电器无法工作．D．这样连接有触电危险．4、小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯：（）A、一定是串联；B、一定是并联；C、可能是串联，也可能是并联；D、以上说法都错。5、下面的电路图中，属于并联电路的是：（）6用一个开关控制三盏灯，这三盏灯的连接方式：（）A．一定是串联B．一定是并联C．一定是又有串联又有并联（混联）D．三种连接方式都可以7、小珊按图标电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数：（）A．Ａ处最大；B．Ｂ处最大；C．Ｃ处最大；D．三处都是一样大。8．如图下图所示的电路中，错误的电路图是[]9．甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的：[]第7题10．某同学按照下面的电路把图8中的组件连成电路，他所选择的电路图是图9的[]二、填空题（40分，每空2分）11．玻璃跟绸子摩擦，玻璃的一些______转移到绸子上，玻璃因______而带正电；绸子因______而带等量负电。12．同种电荷相互。当带电体接触验电器的金属球时，验电器的两片金属箔由于带电荷互相排斥而张开。13．形成持续电流的条件是：电路中要有___________，并且电路必须是____________的。14．导线中的电流方向是从电源的______极流向电源的______极；金属导体中的电流方向跟它内部自由电子的实际移动方向_______。15．如图14所示，把两个灯泡L1和L2串联起来，再把两端接到电源上，已知伏特表读数为零，这可能是灯泡L1出现______，也可能是灯泡L2出现______故障。16．图中所示的电路，如果闭合开关S1、S2、断开S3，灯L1、L2之间是______联的；如果闭合开关S3、断开S1、S2，灯L1、L2之间是_______联的。如果闭合两个开关_______，就会发生短路。17、城市中的路灯是联在一起的；家庭中的用电器都是联在一起的；圣诞树上使用的“满天星”小彩灯是联的。18．画出下列用电器的符号。（1）电铃：_________（2）电动机：________。三、实验和作图题。（共15分，每小题5分）19．有两盏灯，两个开关，电源一个，导线若干。要求：断开开关S1、闭合S2，灯L2亮；断开S2，闭合S1，两盏灯都不亮，在右面的方框内画出电路。20．接照图A所示的电路图将右边的实物连成电路。图A电路图21．按图B所示的实物连接图，画出电路图。电路图：四、探究学习题（共15分）22、（6分）在两灯泡都发光的情况下，要用电流表测量通过小灯泡L1的电流，3位同学分别连接了下面的电路A、B、C。他们连接正确吗？如果有错，请指出错在哪里。A：。B：。C：。23、图所示的电路中，电源是由3节干电池组成的电池组，开关S闭合后，电灯L1两端的电压为2V，则电压表的示数为______，按照电路图连接好右边的实物图。
