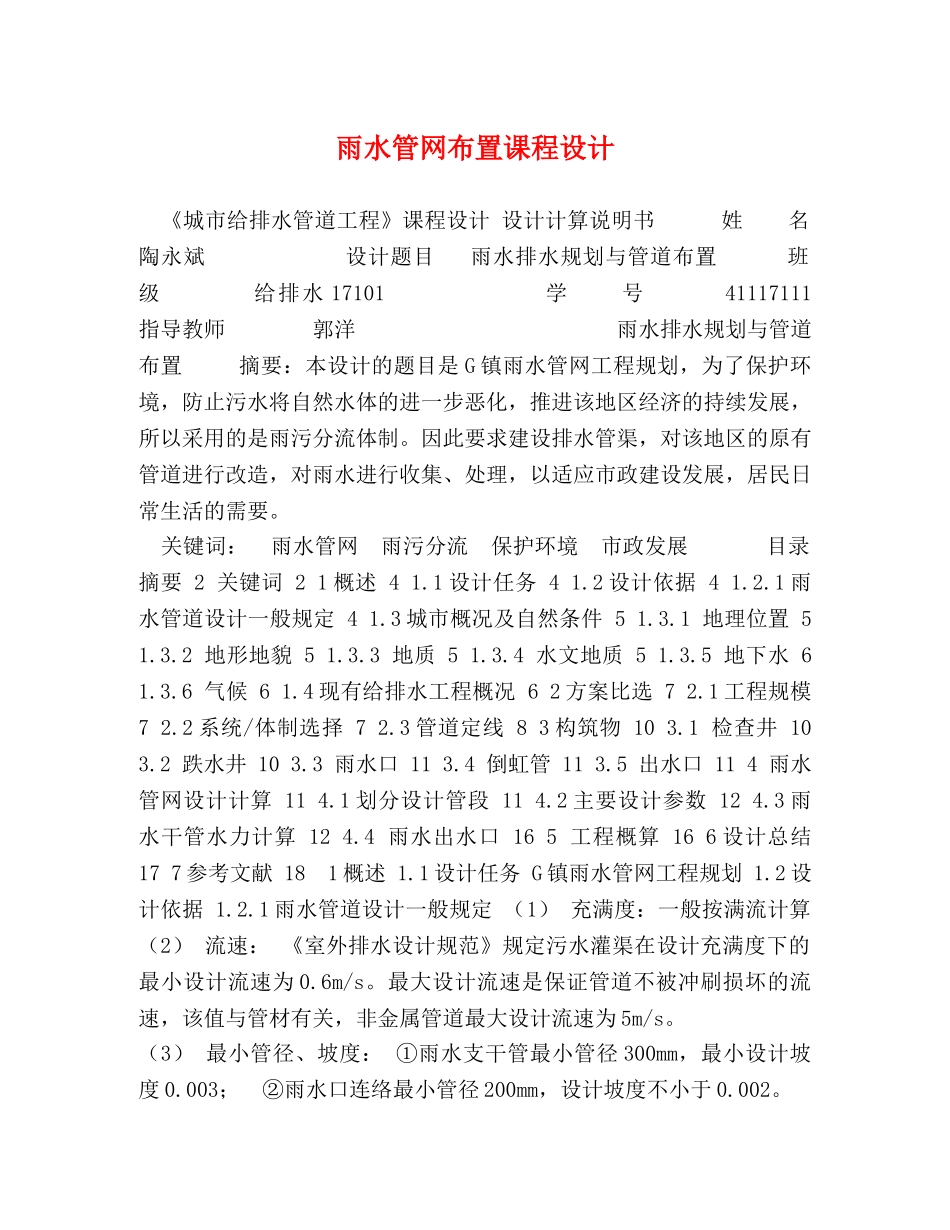

雨水管网布置课程设计 VIP免费

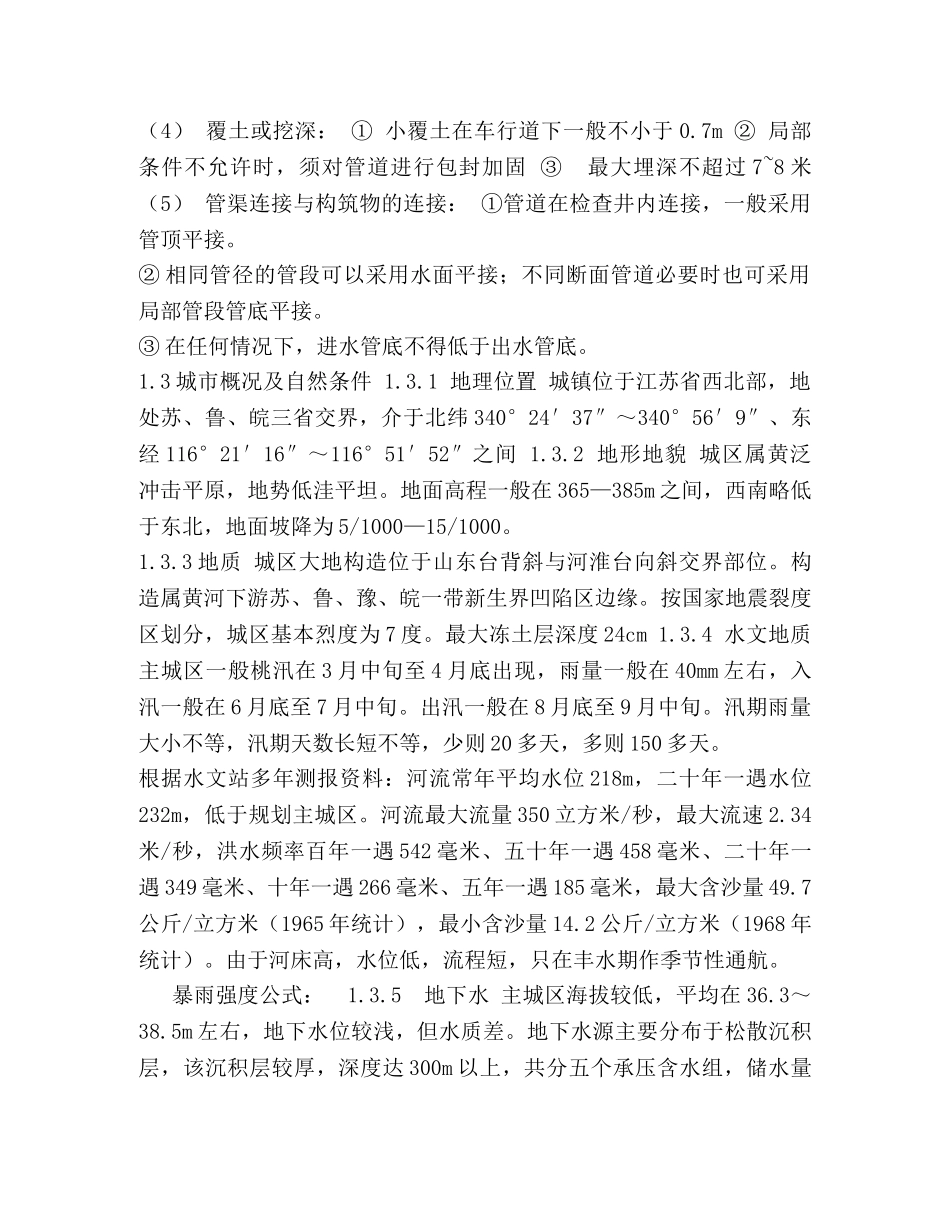

雨水管网布置课程设计《城市给排水管道工程》课程设计设计计算说明书姓名陶永斌设计题目雨水排水规划与管道布置班级给排水17101学号41117111指导教师郭洋雨水排水规划与管道布置摘要：本设计的题目是G镇雨水管网工程规划，为了保护环境，防止污水将自然水体的进一步恶化，推进该地区经济的持续发展，所以采用的是雨污分流体制。因此要求建设排水管渠，对该地区的原有管道进行改造，对雨水进行收集、处理，以适应市政建设发展，居民日常生活的需要。关键词：雨水管网雨污分流保护环境市政发展目录摘要2关键词21概述41.1设计任务41.2设计依据41.2.1雨水管道设计一般规定41.3城市概况及自然条件51.3.1地理位置51.3.2地形地貌51.3.3地质51.3.4水文地质51.3.5地下水61.3.6气候61.4现有给排水工程概况62方案比选72.1工程规模72.2系统/体制选择72.3管道定线83构筑物103.1检查井103.2跌水井103.3雨水口113.4倒虹管113.5出水口114雨水管网设计计算114.1划分设计管段114.2主要设计参数124.3雨水干管水力计算124.4雨水出水口165工程概算166设计总结177参考文献181概述1.1设计任务G镇雨水管网工程规划1.2设计依据1.2.1雨水管道设计一般规定（1）充满度：一般按满流计算（2）流速：《室外排水设计规范》规定污水灌渠在设计充满度下的最小设计流速为0.6m/s。最大设计流速是保证管道不被冲刷损坏的流速，该值与管材有关，非金属管道最大设计流速为5m/s。（3）最小管径、坡度：①雨水支干管最小管径300mm，最小设计坡度0.003；②雨水口连络最小管径200mm，设计坡度不小于0.002。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。（4）覆土或挖深：①小覆土在车行道下一般不小于0.7m②局部条件不允许时，须对管道进行包封加固③最大埋深不超过7~8米（5）管渠连接与构筑物的连接：①管道在检查井内连接，一般采用管顶平接。②相同管径的管段可以采用水面平接；不同断面管道必要时也可采用局部管段管底平接。③在任何情况下，进水管底不得低于出水管底。1.3城市概况及自然条件1.3.1地理位置城镇位于江苏省西北部，地处苏、鲁、皖三省交界，介于北纬340°24′37″～340°56′9″、东经116°21′16″～116°51′52″之间1.3.2地形地貌城区属黄泛冲击平原，地势低洼平坦。地面高程一般在365—385m之间，西南略低于东北，地面坡降为5/1000—15/1000。1.3.3地质城区大地构造位于山东台背斜与河淮台向斜交界部位。构造属黄河下游苏、鲁、豫、皖一带新生界凹陷区边缘。按国家地震裂度区划分，城区基本烈度为7度。最大冻土层深度24cm1.3.4水文地质主城区一般桃汛在3月中旬至4月底出现，雨量一般在40mm左右，入汛一般在6月底至7月中旬。出汛一般在8月底至9月中旬。汛期雨量大小不等，汛期天数长短不等，少则20多天，多则150多天。根据水文站多年测报资料：河流常年平均水位218m，二十年一遇水位232m，低于规划主城区。河流最大流量350立方米/秒，最大流速2.34米/秒，洪水频率百年一遇542毫米、五十年一遇458毫米、二十年一遇349毫米、十年一遇266毫米、五年一遇185毫米，最大含沙量49.7公斤/立方米（1965年统计），最小含沙量14.2公斤/立方米（1968年统计）。由于河床高，水位低，流程短，只在丰水期作季节性通航。暴雨强度公式：1.3.5地下水主城区海拔较低，平均在36.3～38.5m左右，地下水位较浅，但水质差。地下水源主要分布于松散沉积层，该沉积层较厚，深度达300m以上，共分五个承压含水组，储水量此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。为15～20m3/Km2，可供开采的是第二、三层承压含水岩组，深埋分别为80～120m和200m左右，地下水流向为东北至北西南。1.3.6气候属暖温带半湿润季风气候区，四季分明，日照充足，年平均气温在15℃左右，最冷月（一月）平均气温零下1.5℃左右；最热月（七月）平均气温27.9℃左右。年平均降水量630.44mm左右，无霜期200天左右。1.4现有给排水工程概况城区中有部分合流制管渠，但多为石砌暗沟，设在人行道下面，盖板裸露地面。由于断面较小，加以年久失修，有的已堵塞或断裂。新发展区域中建...
