高中物理 2.3 研究闭合电路同步练习 粤教版选修3-1VIP免费

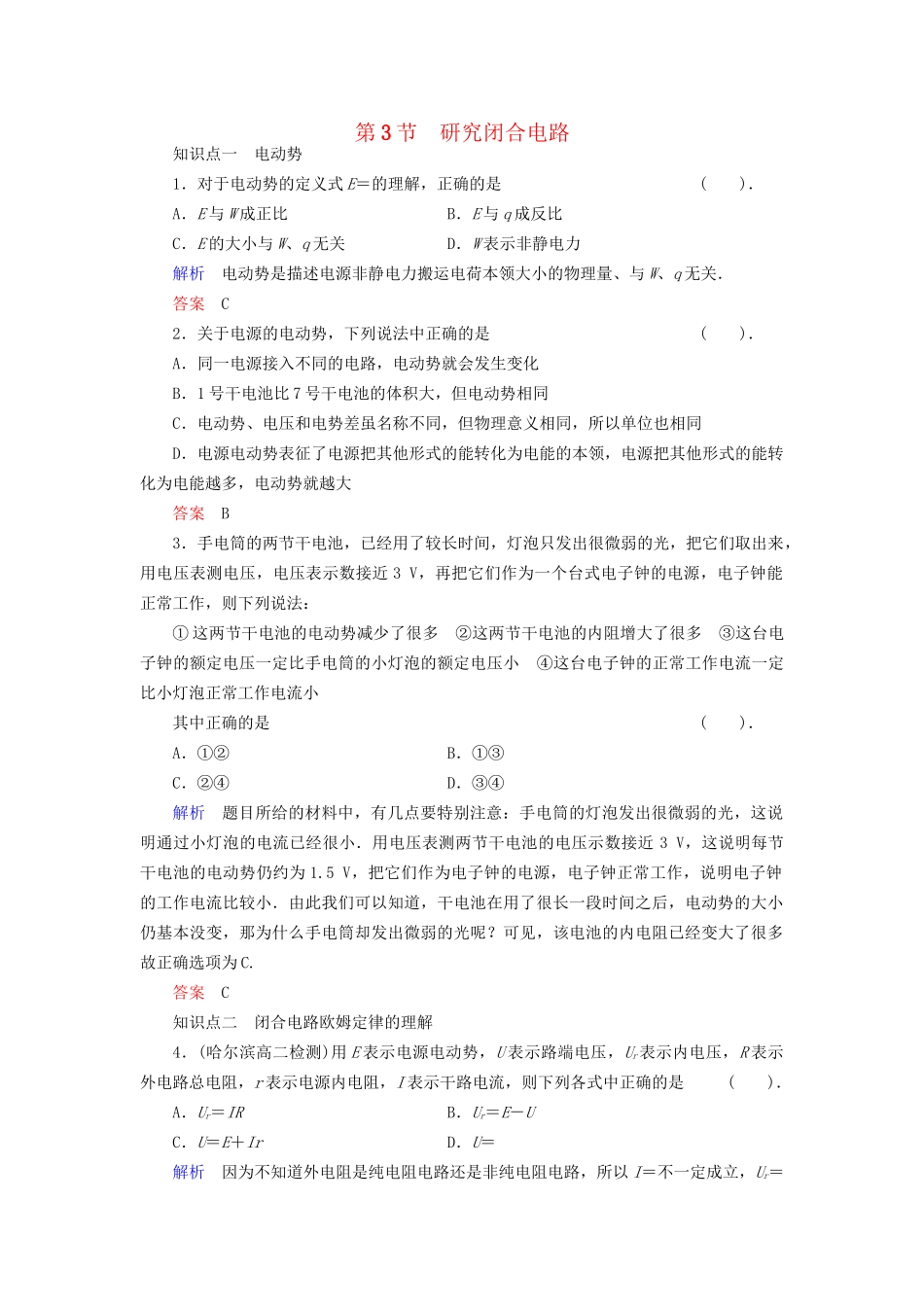

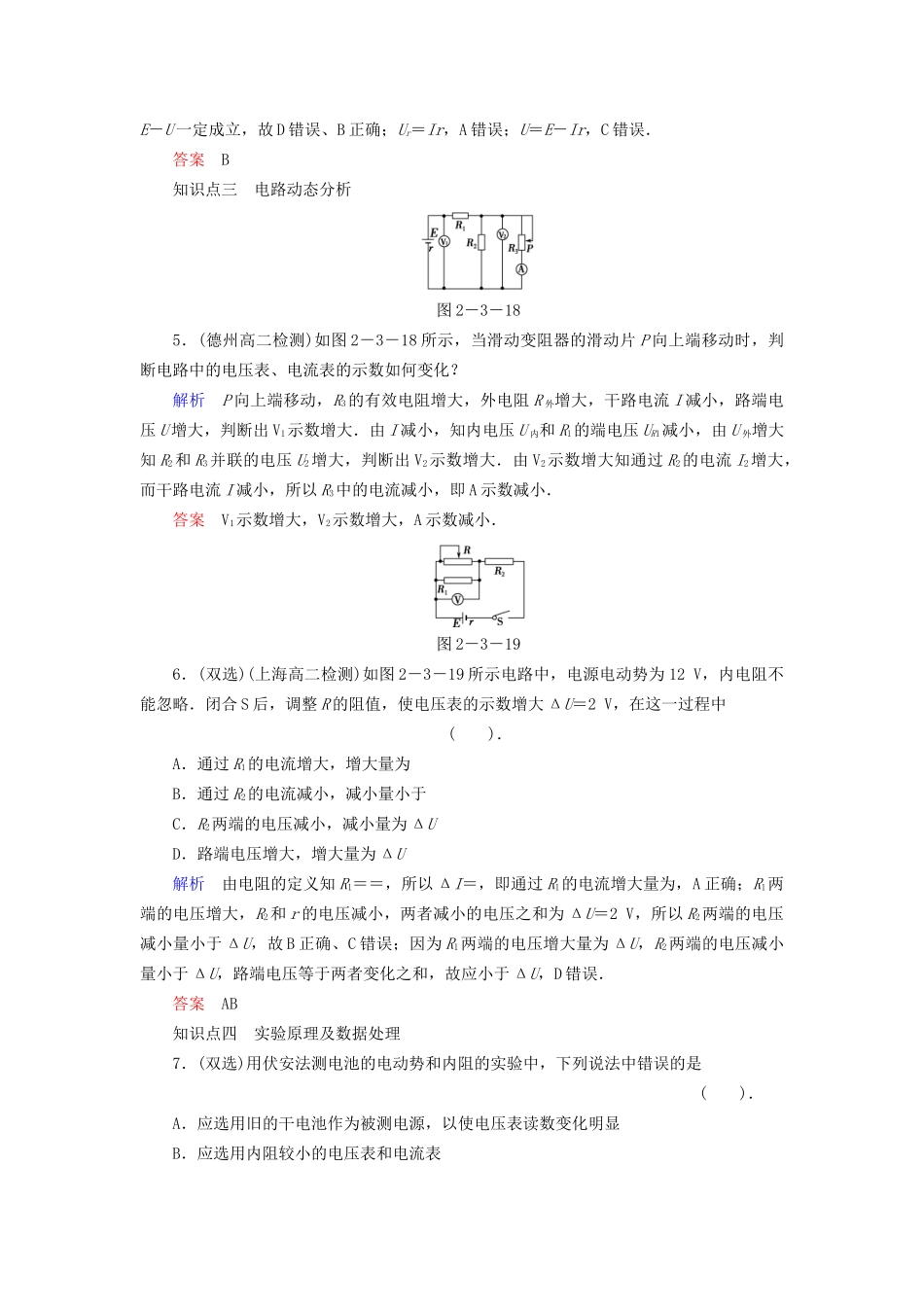

第3节研究闭合电路知识点一电动势1．对于电动势的定义式E＝的理解，正确的是()．A．E与W成正比B．E与q成反比C．E的大小与W、q无关D．W表示非静电力解析电动势是描述电源非静电力搬运电荷本领大小的物理量、与W、q无关．答案C2．关于电源的电动势，下列说法中正确的是()．A．同一电源接入不同的电路，电动势就会发生变化B．1号干电池比7号干电池的体积大，但电动势相同C．电动势、电压和电势差虽名称不同，但物理意义相同，所以单位也相同D．电源电动势表征了电源把其他形式的能转化为电能的本领，电源把其他形式的能转化为电能越多，电动势就越大答案B3．手电筒的两节干电池，已经用了较长时间，灯泡只发出很微弱的光，把它们取出来，用电压表测电压，电压表示数接近3V，再把它们作为一个台式电子钟的电源，电子钟能正常工作，则下列说法：①这两节干电池的电动势减少了很多②这两节干电池的内阻增大了很多③这台电子钟的额定电压一定比手电筒的小灯泡的额定电压小④这台电子钟的正常工作电流一定比小灯泡正常工作电流小其中正确的是()．A．①②B．①③C．②④D．③④解析题目所给的材料中，有几点要特别注意：手电筒的灯泡发出很微弱的光，这说明通过小灯泡的电流已经很小．用电压表测两节干电池的电压示数接近3V，这说明每节干电池的电动势仍约为1.5V，把它们作为电子钟的电源，电子钟正常工作，说明电子钟的工作电流比较小．由此我们可以知道，干电池在用了很长一段时间之后，电动势的大小仍基本没变，那为什么手电筒却发出微弱的光呢？可见，该电池的内电阻已经变大了很多故正确选项为C.答案C知识点二闭合电路欧姆定律的理解4．(哈尔滨高二检测)用E表示电源电动势，U表示路端电压，Ur表示内电压，R表示外电路总电阻，r表示电源内电阻，I表示干路电流，则下列各式中正确的是()．A．Ur＝IRB．Ur＝E－UC．U＝E＋IrD．U＝解析因为不知道外电阻是纯电阻电路还是非纯电阻电路，所以I＝不一定成立，Ur＝E－U一定成立，故D错误、B正确；Ur＝Ir，A错误；U＝E－Ir，C错误．答案B知识点三电路动态分析图2－3－185．(德州高二检测)如图2－3－18所示，当滑动变阻器的滑动片P向上端移动时，判断电路中的电压表、电流表的示数如何变化？解析P向上端移动，R3的有效电阻增大，外电阻R外增大，干路电流I减小，路端电压U增大，判断出V1示数增大．由I减小，知内电压U内和R1的端电压UR1减小，由U外增大知R2和R3并联的电压U2增大，判断出V2示数增大．由V2示数增大知通过R2的电流I2增大，而干路电流I减小，所以R3中的电流减小，即A示数减小．答案V1示数增大，V2示数增大，A示数减小．图2－3－196．(双选)(上海高二检测)如图2－3－19所示电路中，电源电动势为12V，内电阻不能忽略．闭合S后，调整R的阻值，使电压表的示数增大ΔU＝2V，在这一过程中()．A．通过R1的电流增大，增大量为B．通过R2的电流减小，减小量小于C．R2两端的电压减小，减小量为ΔUD．路端电压增大，增大量为ΔU解析由电阻的定义知R1＝＝，所以ΔI＝，即通过R1的电流增大量为，A正确；R1两端的电压增大，R2和r的电压减小，两者减小的电压之和为ΔU＝2V，所以R2两端的电压减小量小于ΔU，故B正确、C错误；因为R1两端的电压增大量为ΔU，R2两端的电压减小量小于ΔU，路端电压等于两者变化之和，故应小于ΔU，D错误．答案AB知识点四实验原理及数据处理7．(双选)用伏安法测电池的电动势和内阻的实验中，下列说法中错误的是()．A．应选用旧的干电池作为被测电源，以使电压表读数变化明显B．应选用内阻较小的电压表和电流表C．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载D．使滑动变阻器阻值尽量大一些，测量误差才小解析伏安法测电池的电动势和内阻实验中，应选用内阻较大的电压表和内阻较小的电流表，滑动变阻器阻值不能太大，如果太大不便于调节．答案BD8．如图2－3－20甲是利用两个电流表A1和A2测量干电池电动势E和内阻r的电路原理图．图中S为开关，R为滑动变阻器，固定电阻R1和A1内阻之和为10000Ω(比r和滑动变阻器的总电阻大得多)，A2为理想电流表．图2－3－20(1)按电路原理图在图2－3－20乙虚线框内各实物图之间画...
