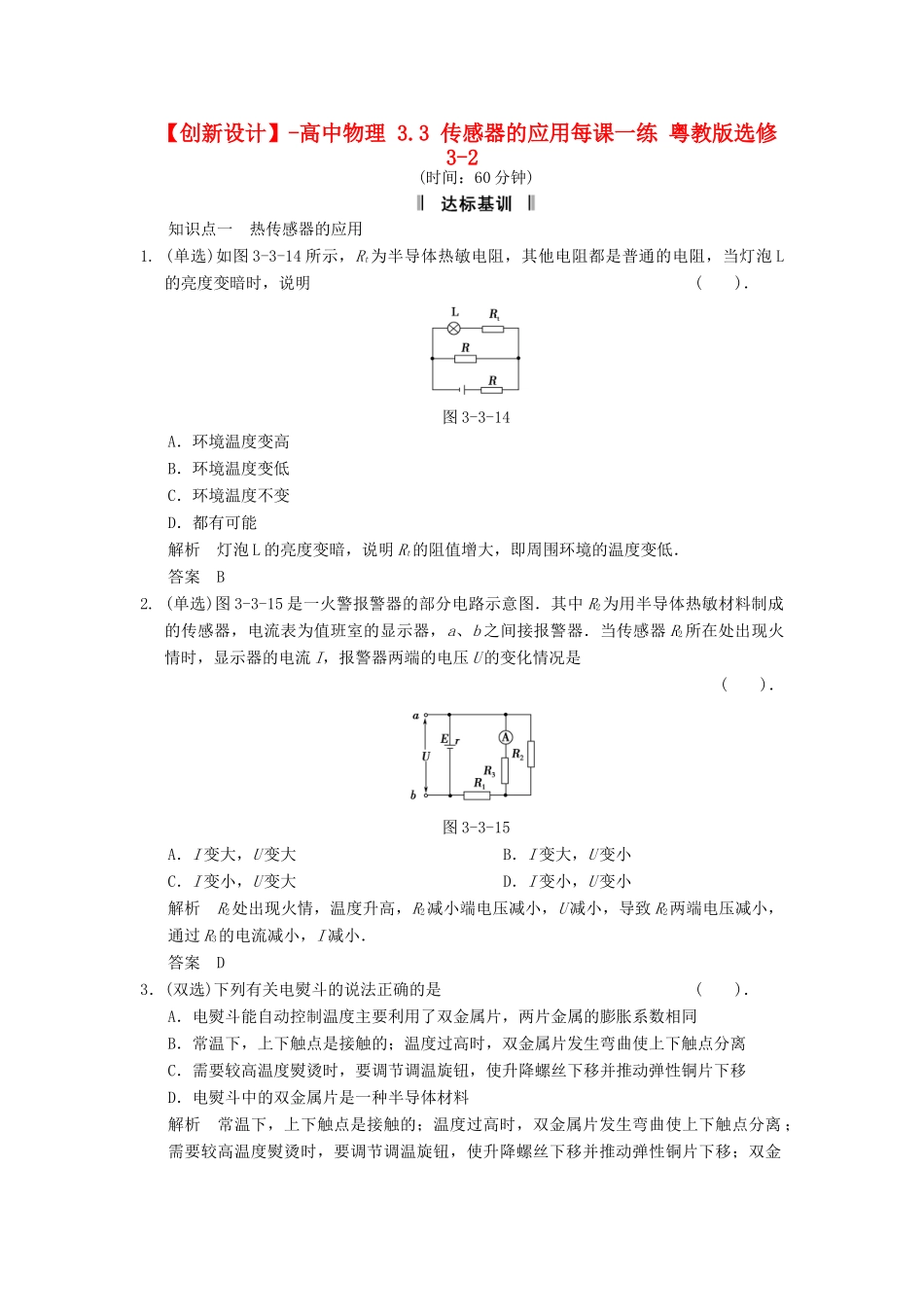

【创新设计】-高中物理3.3传感器的应用每课一练粤教版选修3-2(时间：60分钟)知识点一热传感器的应用1.(单选)如图3-3-14所示，Rt为半导体热敏电阻，其他电阻都是普通的电阻，当灯泡L的亮度变暗时，说明()．图3-3-14A．环境温度变高B．环境温度变低C．环境温度不变D．都有可能解析灯泡L的亮度变暗，说明Rt的阻值增大，即周围环境的温度变低．答案B2.(单选)图3-3-15是一火警报警器的部分电路示意图．其中R2为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器．当传感器R2所在处出现火情时，显示器的电流I，报警器两端的电压U的变化情况是()．图3-3-15A．I变大，U变大B．I变大，U变小C．I变小，U变大D．I变小，U变小解析R2处出现火情，温度升高，R2减小端电压减小，U减小，导致R2两端电压减小，通过R3的电流减小，I减小．答案D3．(双选)下列有关电熨斗的说法正确的是()．A．电熨斗能自动控制温度主要利用了双金属片，两片金属的膨胀系数相同B．常温下，上下触点是接触的；温度过高时，双金属片发生弯曲使上下触点分离C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移D．电熨斗中的双金属片是一种半导体材料解析常温下，上下触点是接触的；温度过高时，双金属片发生弯曲使上下触点分离；需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移；双金属片由膨胀系数不同的金属材料制成，上面的膨胀系数大．答案BC4．(双选)如图3-3-16所示，一块通电的铜板放在磁场中，板面垂直于磁场，板内通有如图方向的电流，a、b是铜板左、右边缘的两点，则()．图3-3-16A．电势φa＞φbB．电势φb＞φaC．电流增大时，|φa－φb|增大D．其他条件不变，将铜板改为NaCl水溶液时，电势结果仍然一样解析铜板中的自由电荷是电子，电子定向移动的方向与电流的方向相反，由左手定则可判断出电子因受洛伦兹力作用向a侧偏转，所以，φb＞φa.因|φa－φb|＝k，所以电流增大时，|φa－φb|增大．若将铜板改为NaCl溶液，溶液中的正、负离子均向a侧偏转，|φa－φb|＝0，即不产生霍尔效应，故D选项错误．答案BC知识点二力传感器，光传感器的应用5.(单选)惯性制导系统已广泛应用于弹道式导弹工程中，这个系统的重要元件之一是加速度计．加速度计构造和原理的示意图如图3-3-17所示：沿导弹长度方向安装的固定光滑杆上套一质量为m的滑块，滑块两侧分别与劲度系数均为k的弹簧相连；两弹簧的另一端与固定壁相连．滑块原来静止，弹簧处于自然长度，滑块上有指针，可通过标尺测出滑块的位移，然后通过控制系统进行制导．设某段时间内导弹沿水平方向运动，指针向左偏离O点的距离为x，则这段时间内导弹的加速度()．图3-3-17A．方向向左，大小为B．方向向右，大小为C．方向向左，大小为D．方向向右，大小为解析滑块随导弹一起做加速运动，向左偏离O点的距离为x，使左侧弹簧被压缩，右侧弹簧被拉长，则滑块所受合力为2kx，方向向右，故加速度方向向右．由牛顿第二定律得2kx＝ma，滑块加速度大小为a＝，故选D.答案D6.(单选)如图3-3-18所示，两块水平放置的金属板距离为d，用导线、电键K与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中．两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球．K断开时传感器上有示数，K闭合时传感器上恰好无示数．则线圈中的磁场B的变化情况和磁通量变化率分别是()．图3-3-18A．正在增加，＝B．正在减弱，＝C．正在减弱，＝D．正在增加，＝解析K闭合时传感器上恰好无示数，说明小球受竖直向上的电场力，且电场力大小等于重力，由楞次定律可判断磁场B正在增强，根据法拉第电磁感应定律E＝n＝U，又q·＝mg得＝，故D正确．答案D7．(单选)利用传感器和计算机可以研究快速变化的力的大小．实验时，把图3-3-19甲中的小球举高到绳子的悬点O处，然后让小球自由下落．用这种方法获得的弹性绳的拉力随时间的变化图线如图3-3-18乙所示．根据图线所提供的信息，以下判断正确的是()．图3-3-19A．t2时刻小球所处位置是运动中最高点B．t1～t2期间小球速度先增大后减小C．t3时刻小球动能最小D．t2与t5...
