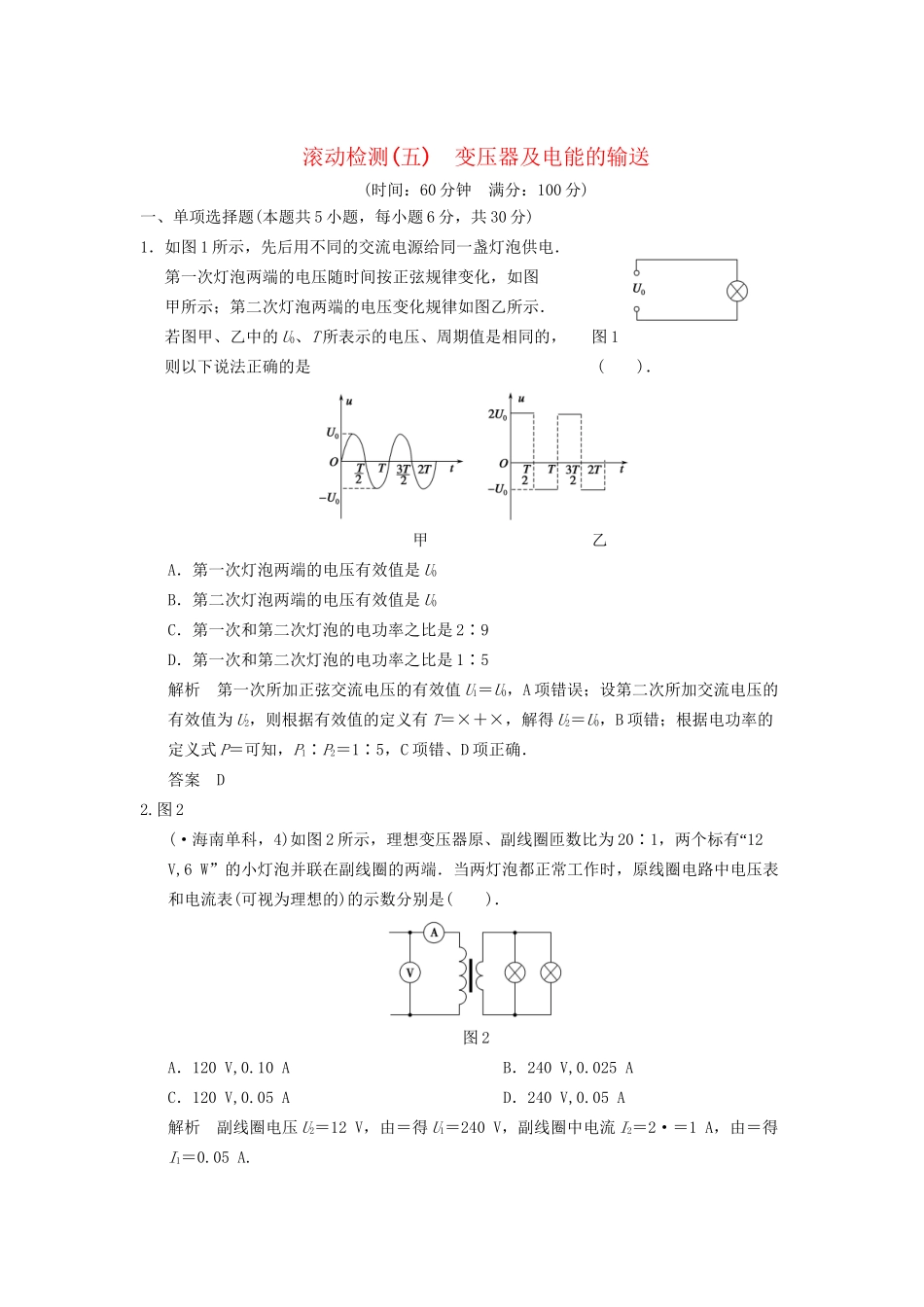

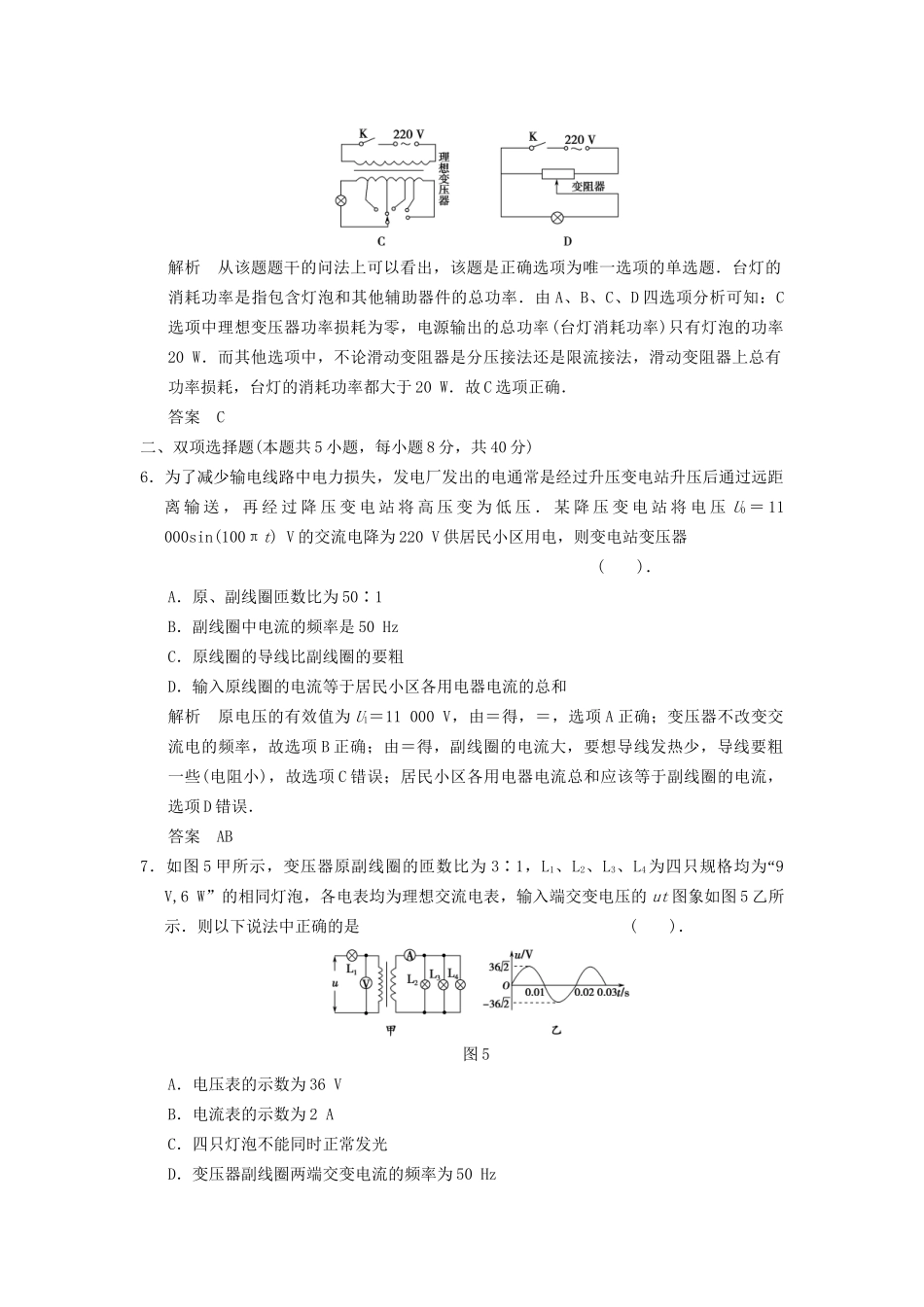

滚动检测(五)变压器及电能的输送(时间：60分钟满分：100分)一、单项选择题(本题共5小题，每小题6分，共30分)1．如图1所示，先后用不同的交流电源给同一盏灯泡供电．第一次灯泡两端的电压随时间按正弦规律变化，如图甲所示；第二次灯泡两端的电压变化规律如图乙所示．若图甲、乙中的U0、T所表示的电压、周期值是相同的，图1则以下说法正确的是()．甲乙A．第一次灯泡两端的电压有效值是U0B．第二次灯泡两端的电压有效值是U0C．第一次和第二次灯泡的电功率之比是2∶9D．第一次和第二次灯泡的电功率之比是1∶5解析第一次所加正弦交流电压的有效值U1＝U0，A项错误；设第二次所加交流电压的有效值为U2，则根据有效值的定义有T＝×＋×，解得U2＝U0，B项错；根据电功率的定义式P＝可知，P1∶P2＝1∶5，C项错、D项正确．答案D2.图2(·海南单科，4)如图2所示，理想变压器原、副线圈匝数比为20∶1“，两个标有12V,6W”的小灯泡并联在副线圈的两端．当两灯泡都正常工作时，原线圈电路中电压表和电流表(可视为理想的)的示数分别是()．图2A．120V,0.10AB．240V,0.025AC．120V,0.05AD．240V,0.05A解析副线圈电压U2＝12V，由＝得U1＝240V，副线圈中电流I2＝2·＝1A，由＝得I1＝0.05A.答案D3.如图3所示，理想变压器的原线圈的输入电压u＝220sin(100πt)V，原、副线圈的匝数比为n1∶n2＝10∶1电阻R的阻值为100Ω，则1s内电阻R上产生的焦耳热为()．图3A．484JB．242JC．2.42JD．1.21J解析每个周期内只有半个周期有电流通过R.由U1∶U2＝n1∶n2，得U2＝22V，又因电流的热效应故其电压有效值U2′2RT＝2R可得U2′＝11V，由Q＝·t＝·1J＝1.21J.答案D4．(·福建理综，14)如图4所示，理想变压器原线圈输入电压u＝Umsinωt，副线圈电路中R0为定值电阻，R○是滑动变阻器．V1○和V2是理想交流电压表，示数分别用U1和U2○表示；A1○和A2是理想交流电流表，示数分别用I1和I2表示．下列说法正确的是()．图4A．I1和I2表示电流的瞬时值B．U1和U2表示电压的最大值C．滑片P向下滑动过程中，U2不变、I1变大D．滑片P向下滑动过程中，U2变小、I1变小解析交流电表测量的是交变电流的有效值，故A、B皆错误．由于理想变压器的输出电压U2＝U1与负载无关，即滑片P下滑时U2不变，故D错误．由I1U1＝知R减小时I1变大，故C正确．答案C5“．如图所示为四种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是220V,40W”．当灯泡所消耗的功率都调至20W时，哪种台灯消耗的功率最小()．解析从该题题干的问法上可以看出，该题是正确选项为唯一选项的单选题．台灯的消耗功率是指包含灯泡和其他辅助器件的总功率．由A、B、C、D四选项分析可知：C选项中理想变压器功率损耗为零，电源输出的总功率(台灯消耗功率)只有灯泡的功率20W．而其他选项中，不论滑动变阻器是分压接法还是限流接法，滑动变阻器上总有功率损耗，台灯的消耗功率都大于20W．故C选项正确．答案C二、双项选择题(本题共5小题，每小题8分，共40分)6．为了减少输电线路中电力损失，发电厂发出的电通常是经过升压变电站升压后通过远距离输送，再经过降压变电站将高压变为低压．某降压变电站将电压U0＝11000sin(100πt)V的交流电降为220V供居民小区用电，则变电站变压器()．A．原、副线圈匝数比为50∶1B．副线圈中电流的频率是50HzC．原线圈的导线比副线圈的要粗D．输入原线圈的电流等于居民小区各用电器电流的总和解析原电压的有效值为U1＝11000V，由＝得，＝，选项A正确；变压器不改变交流电的频率，故选项B正确；由＝得，副线圈的电流大，要想导线发热少，导线要粗一些(电阻小)，故选项C错误；居民小区各用电器电流总和应该等于副线圈的电流，选项D错误．答案AB7．如图5甲所示，变压器原副线圈的匝数比为3∶1，L1、L2、L3、L4“为四只规格均为9V,6W”的相同灯泡，各电表均为理想交流电表，输入端交变电压的ut图象如图5乙所示．则以下说法中正确的是()．图5A．电压表的示数为36VB．电流表的示数为2AC．四只灯泡不能同时正常发光D．变压器副线圈两端交变电流的频率为50Hz解析输入电压等于灯泡L1与原线圈电压之和，而电压表测量到的实际上是原线圈两端电压，故A错误：原...
