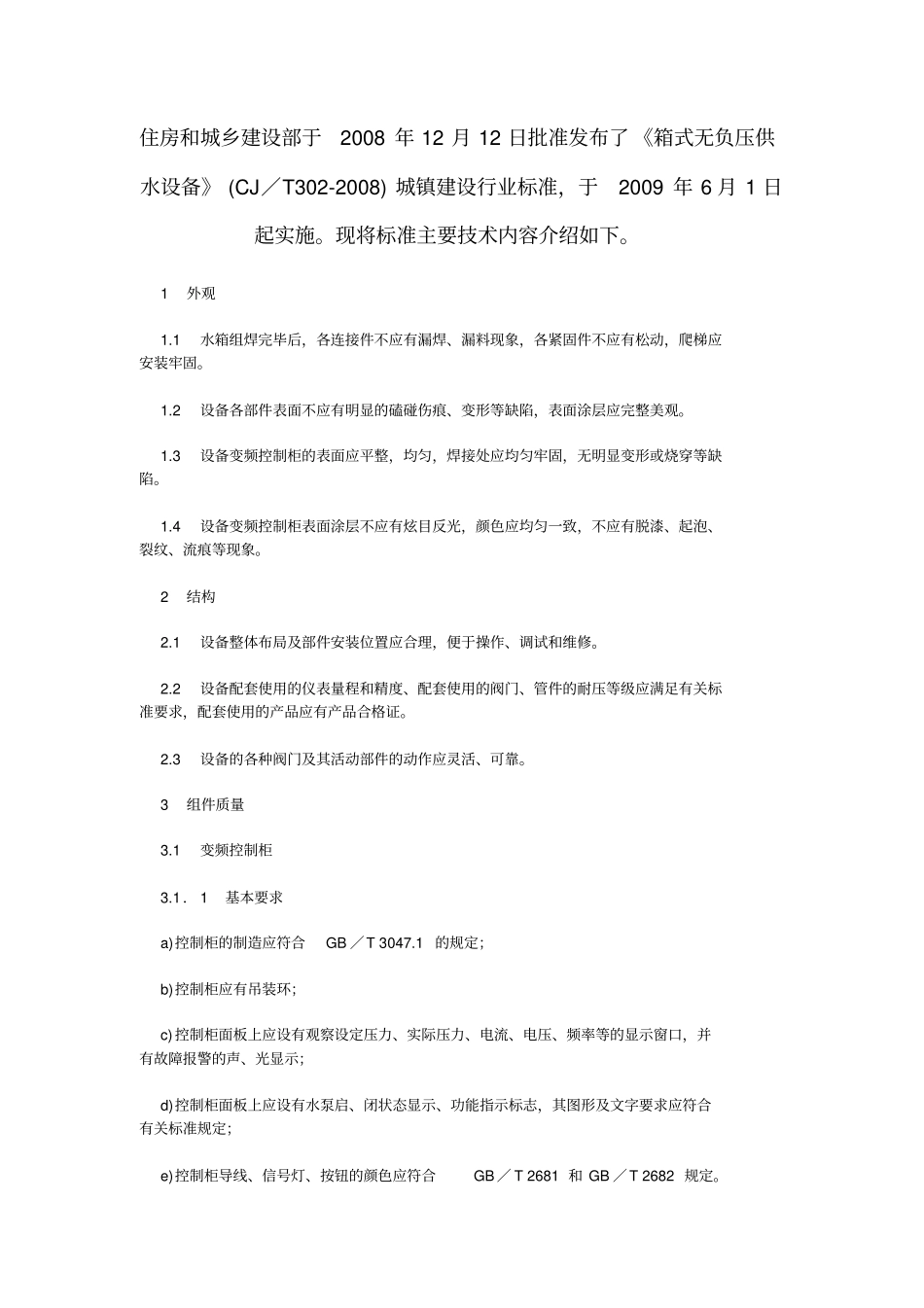

箱式无负压供水设备标准_第1页
1/14

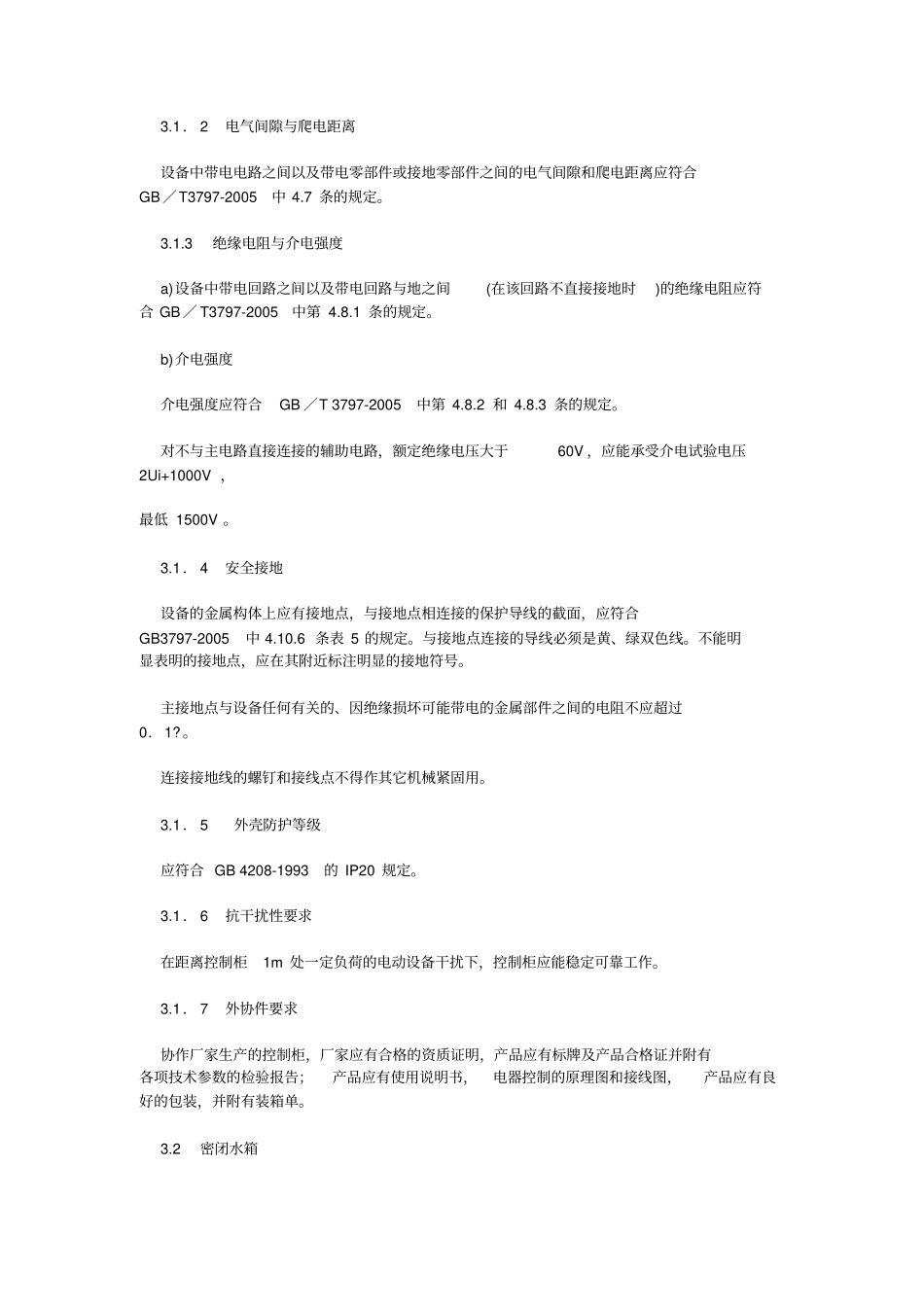

箱式无负压供水设备标准_第2页
2/14

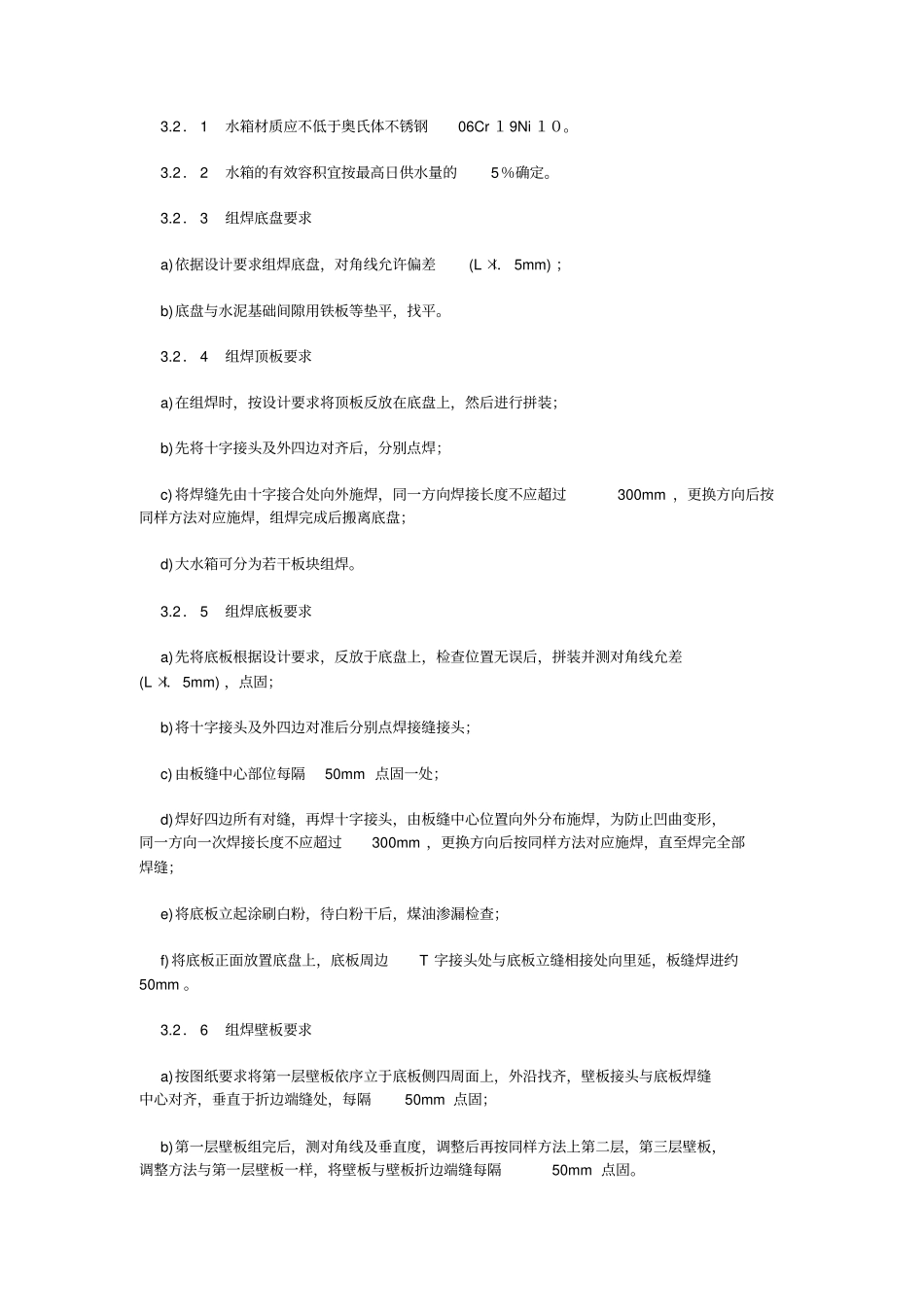

箱式无负压供水设备标准_第3页
3/14
住房和城乡建设部于2008年12月12日批准发布了《箱式无负压供水设备》(CJ/T302-2008)城镇建设行业标准,于2009年6月1日起实施。现将标准主要技术内容介绍如下。1外观1.1水箱组焊完毕后,各连接件不应有漏焊、漏料现象,各紧固件不应有松动,爬梯应安装牢固。1.2设备各部件表面不应有明显的磕碰伤痕、变形等缺陷,表面涂层应完整美观。1.3设备变频控制柜的表面应平整,均匀,焊接处应均匀牢固,无明显变形或烧穿等缺陷。1.4设备变频控制柜表面涂层不应有炫目反光,颜色应均匀一致,不应有脱漆、起泡、裂纹、流痕等现象。2结构2.1设备整体布局及部件安装位置应合理,便于操作、调试和维修。2.2设备配套使用的仪表量程和精度、配套使用的阀门、管件的耐压等级应满足有关标准要求,配套使用的产品应有产品合格证。2.3设备的各种阀门及其活动部件的动作应灵活、可靠。3组件质量3.1变频控制柜3.1.1基本要求a)控制柜的制造应符合GB/T3047.1的规定;b)控制柜应有吊装环;c)控制柜面板上应设有观察设定压力、实际压力、电流、电压、频率等的显示窗口,并有故障报警的声、光显示;d)控制柜面板上应设有水泵启、闭状态显示、功能指示标志,其图形及文字要求应符合有关标准规定;e)控制柜导线、信号灯、按钮的颜色应符合GB/T2681和GB/T2682规定。3.1.2电气间隙与爬电距离设备中带电电路之间以及带电零部件或接地零部件之间的电气间隙和爬电距离应符合GB/T3797-2005中4.7条的规定。3.1.3绝缘电阻与介电强度a)设备中带电回路之间以及带电回路与地之间(在该回路不直接接地时)的绝缘电阻应符合GB/T3797-2005中第4.8.1条的规定。b)介电强度介电强度应符合GB/T3797-2005中第4.8.2和4.8.3条的规定。对不与主电路直接连接的辅助电路,额定绝缘电压大于60V,应能承受介电试验电压2Ui+1000V,最低1500V。3.1.4安全接地设备的金属构体上应有接地点,与接地点相连接的保护导线的截面,应符合GB3797-2005中4.10.6条表5的规定。与接地点连接的导线必须是黄、绿双色线。不能明显表明的接地点,应在其附近标注明显的接地符号。主接地点与设备任何有关的、因绝缘损坏可能带电的金属部件之间的电阻不应超过0.1?。连接接地线的螺钉和接线点不得作其它机械紧固用。3.1.5外壳防护等级应符合GB4208-1993的IP20规定。3.1.6抗干扰性要求在距离控制柜1m处一定负荷的电动设备干扰下,控制柜应能稳定可靠工作。3.1.7外协件要求协作厂家生产的控制柜,厂家应有合格的资质证明,产品应有标牌及产品合格证并附有各项技术参数的检验报告;产品应有使用说明书,电器控制的原理图和接线图,产品应有良好的包装,并附有装箱单。3.2密闭水箱3.2.1水箱材质应不低于奥氏体不锈钢06Cr19Ni10。3.2.2水箱的有效容积宜按最高日供水量的5%确定。3.2.3组焊底盘要求a)依据设计要求组焊底盘,对角线允许偏差(L×l.5mm);b)底盘与水泥基础间隙用铁板等垫平,找平。3.2.4组焊顶板要求a)在组焊时,按设计要求将顶板反放在底盘上,然后进行拼装;b)先将十字接头及外四边对齐后,分别点焊;c)将焊缝先由十字接合处向外施焊,同一方向焊接长度不应超过300mm,更换方向后按同样方法对应施焊,组焊完成后搬离底盘;d)大水箱可分为若干板块组焊。3.2.5组焊底板要求a)先将底板根据设计要求,反放于底盘上,检查位置无误后,拼装并测对角线允差(L×l.5mm),点固;b)将十字接头及外四边对准后分别点焊接缝接头;c)由板缝中心部位每隔50mm点固一处;d)焊好四边所有对缝,再焊十字接头,由板缝中心位置向外分布施焊,为防止凹曲变形,同一方向一次焊接长度不应超过300mm,更换方向后按同样方法对应施焊,直至焊完全部焊缝;e)将底板立起涂刷白粉,待白粉干后,煤油渗漏检查;f)将底板正面放置底盘上,底板周边T字接头处与底板立缝相接处向里延,板缝焊进约50mm。3.2.6组焊壁板要求a)按图纸要求将第一层壁板依序立于底板侧四周面上,外沿找齐,壁板接头与底板焊缝中心对齐,垂直于折边端缝处,每隔50mm点固;b)第一层壁板组完后,测对角线及垂直度,调整后再按同样方法上第二层,第三层壁板,调整方法与第一层壁板一样,将壁板与壁...
