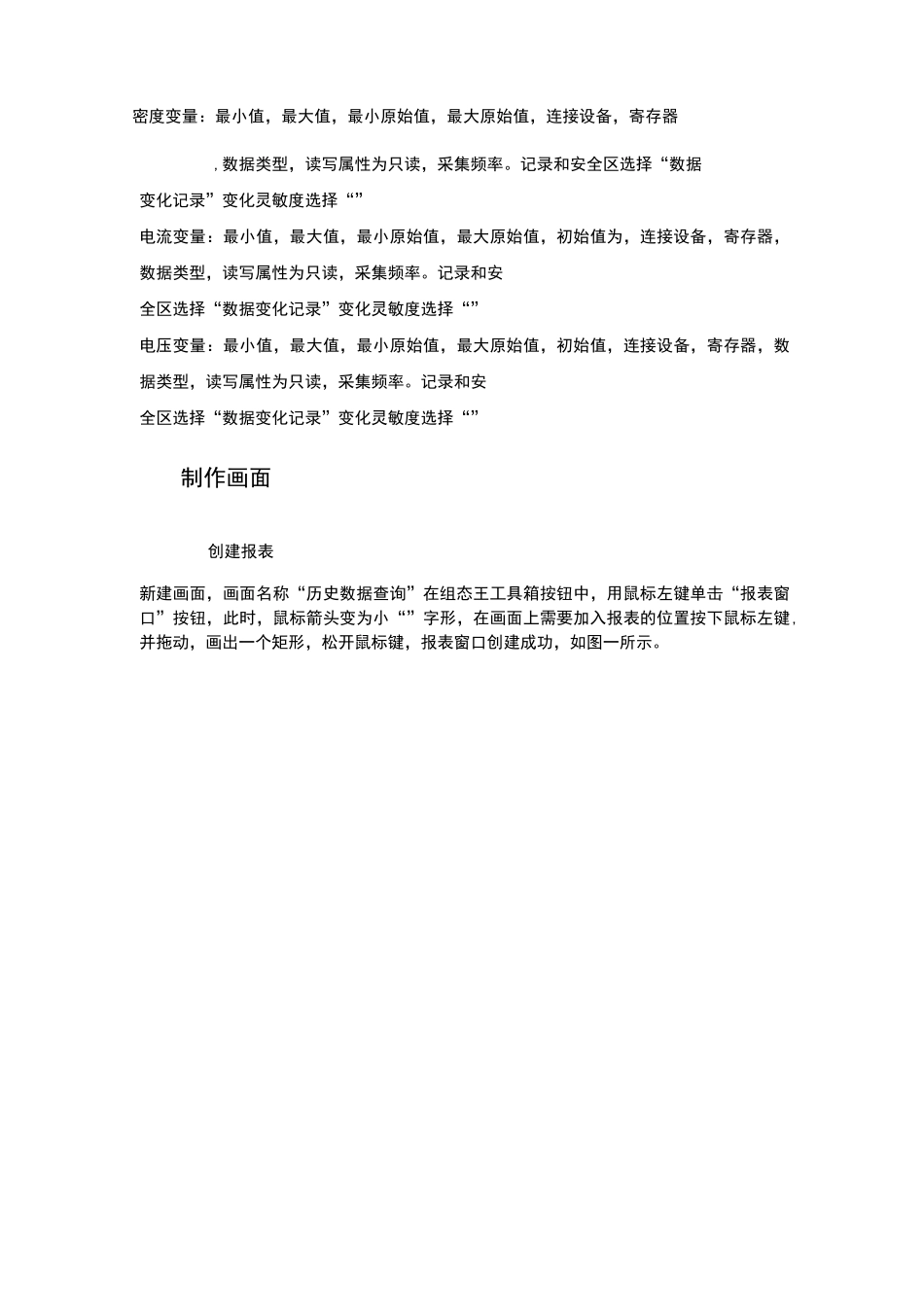

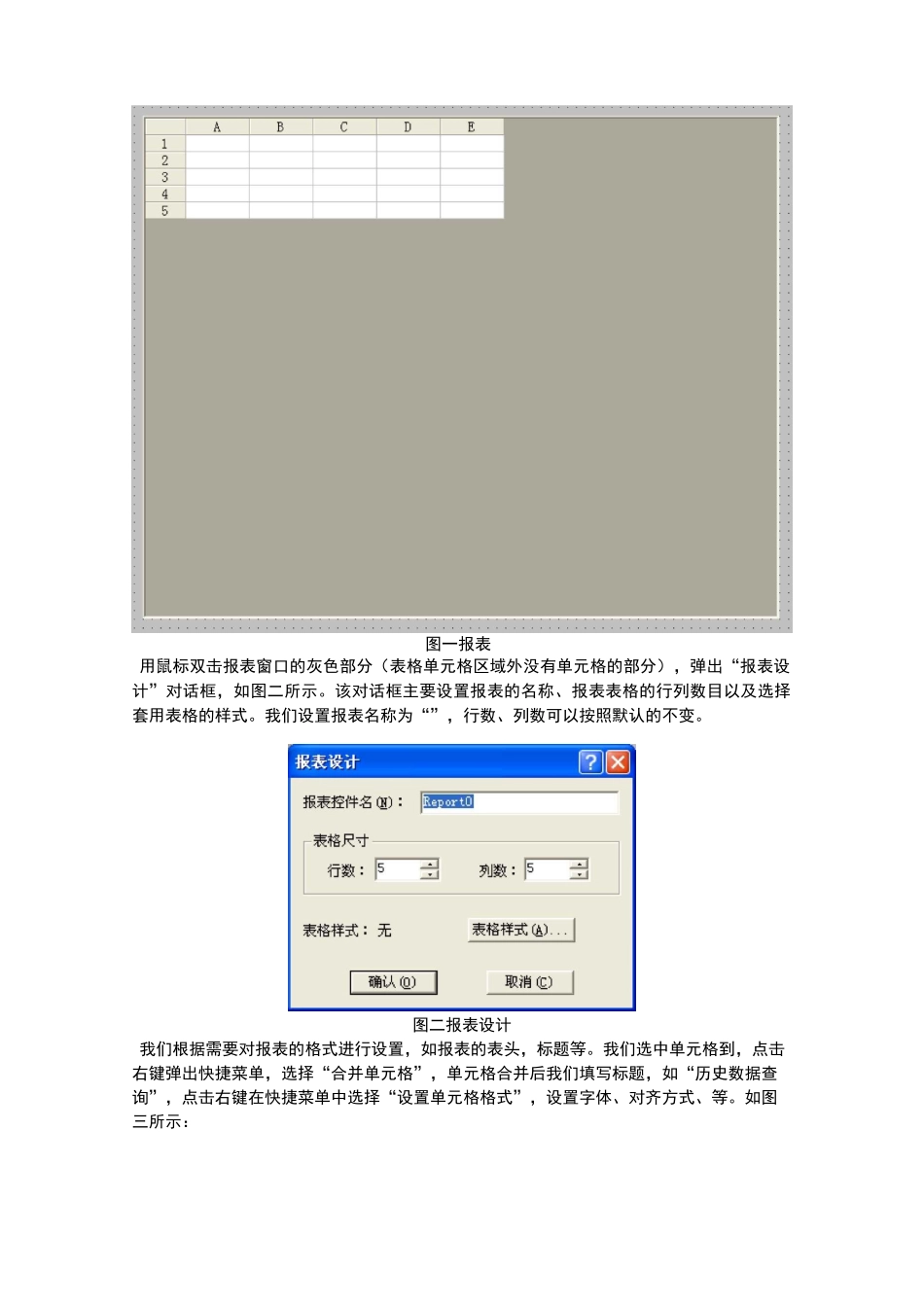

错误！未找到引用源。功能概述常规需求：很多工业现场会存储数据并对存储的历史数据进行查询、打印输出。历史数据查询一般为起始时间、结束时间、间隔时间都不固定，最终用户根据实际需要进行查询。组态王中的实现方法：利用组态王内置报表以及报表的函数来实现对历史数据的查询。组态王内置报表的操作类似，操作简单、方便，并且组态王提供了大量的报表函数来实现各种复杂功能。工程实例我们举一个例子来说明实现方法。在此例程中我们定义五个变量，分别为“压力”“温度”“密度”“电流”“电压”运行系统运行后记录历史数据，下面就以此为例来演示完成这—要求的具体步骤。操作步骤定义设备根据工程中实际使用得设备进行定义，本例程使用亚控的仿真设备，使用“一亚控—仿真一串口”驱动，定义设备名称为“”。定义变量在组态王中定义五个变量：压力（实数类型）、温度（实数类型）、密度（实数类型）、电压（实数类型）、电流（实数类型）。压力变量：最小值，最大值，最小原始值，最大原始值，连接设备，寄存器,数据类型，读写属性为只读，采集频率。记录和安全区选择“数据变化记录”变化灵敏度选择“”温度变量：最小值，最大值，最小原始值，最大原始值，连接设备，寄存器,数据类型，读写属性为只读，采集频率。记录和安全区选择“数据变化记录”变化灵敏度选择“”密度变量：最小值，最大值，最小原始值，最大原始值，连接设备，寄存器,数据类型，读写属性为只读，采集频率。记录和安全区选择“数据变化记录”变化灵敏度选择“”电流变量：最小值，最大值，最小原始值，最大原始值，初始值为，连接设备，寄存器，数据类型，读写属性为只读，采集频率。记录和安全区选择“数据变化记录”变化灵敏度选择“”电压变量：最小值，最大值，最小原始值，最大原始值，初始值，连接设备，寄存器，数据类型，读写属性为只读，采集频率。记录和安全区选择“数据变化记录”变化灵敏度选择“”制作画面创建报表新建画面，画面名称“历史数据查询”在组态王工具箱按钮中，用鼠标左键单击“报表窗口”按钮，此时，鼠标箭头变为小“”字形，在画面上需要加入报表的位置按下鼠标左键,并拖动，画出一个矩形，松开鼠标键，报表窗口创建成功，如图一所示。图一报表用鼠标双击报表窗口的灰色部分（表格单元格区域外没有单元格的部分），弹出“报表设计”对话框，如图二所示。该对话框主要设置报表的名称、报表表格的行列数目以及选择套用表格的样式。我们设置报表名称为“”，行数、列数可以按照默认的不变。图二报表设计我们根据需要对报表的格式进行设置，如报表的表头，标题等。我们选中单元格到，点击右键弹出快捷菜单，选择“合并单元格”，单元格合并后我们填写标题，如“历史数据查询”，点击右键在快捷菜单中选择“设置单元格格式”，设置字体、对齐方式、等。如图三所示：图三历史数据报表命令语言制作按钮：在组态王工具箱中我们选择按钮，此时鼠标光标变为“+”字形，按下鼠标左键并拖动，画出矩形按钮。按钮的大小根据需要进行调整。选中按钮，点击右键，弹出快捷菜单，选择“字符串替换”，如图四所示：弹出“按钮属性”，将按钮文本的“文本”字符串改为“历史数据查询”。如图五、图六所示。点击“确定”完成对按钮文本的修改。命令语言：实现历史数据的查询我们需要使用组态王的报表函数来实现，报表函数为：,此函数的介绍如下：参数说明：:查询的数据在报表中填充的起始行数。:查询的数据在报表中填充的起始列数。此函数为报表专用函数。查询历史数据，使用该函数，只要设置查询的数据在报表中填充的起始位置，即输入起始行数（）、列数（）。系统会自动弹出历史数据查询对话框。双击“历史数据查询”按钮，弹出按钮的“动画连接”，如下图七所示，点击“命令语言连接”的“弹起时”，编写脚本程序。图四快捷菜单图五按钮属性函数，如在命令语言编辑框中，我们选择“全部函数”找到需要的参考图九所示：点击“确认”完成按钮命令语言的编写。图六按钮属性图七动画连接八所示：点击“确定”函数的参数设置为:，脚本程序如下:n|X命令语言文件［叮編辑［即黑齬直X选|開aa|字Repo...
