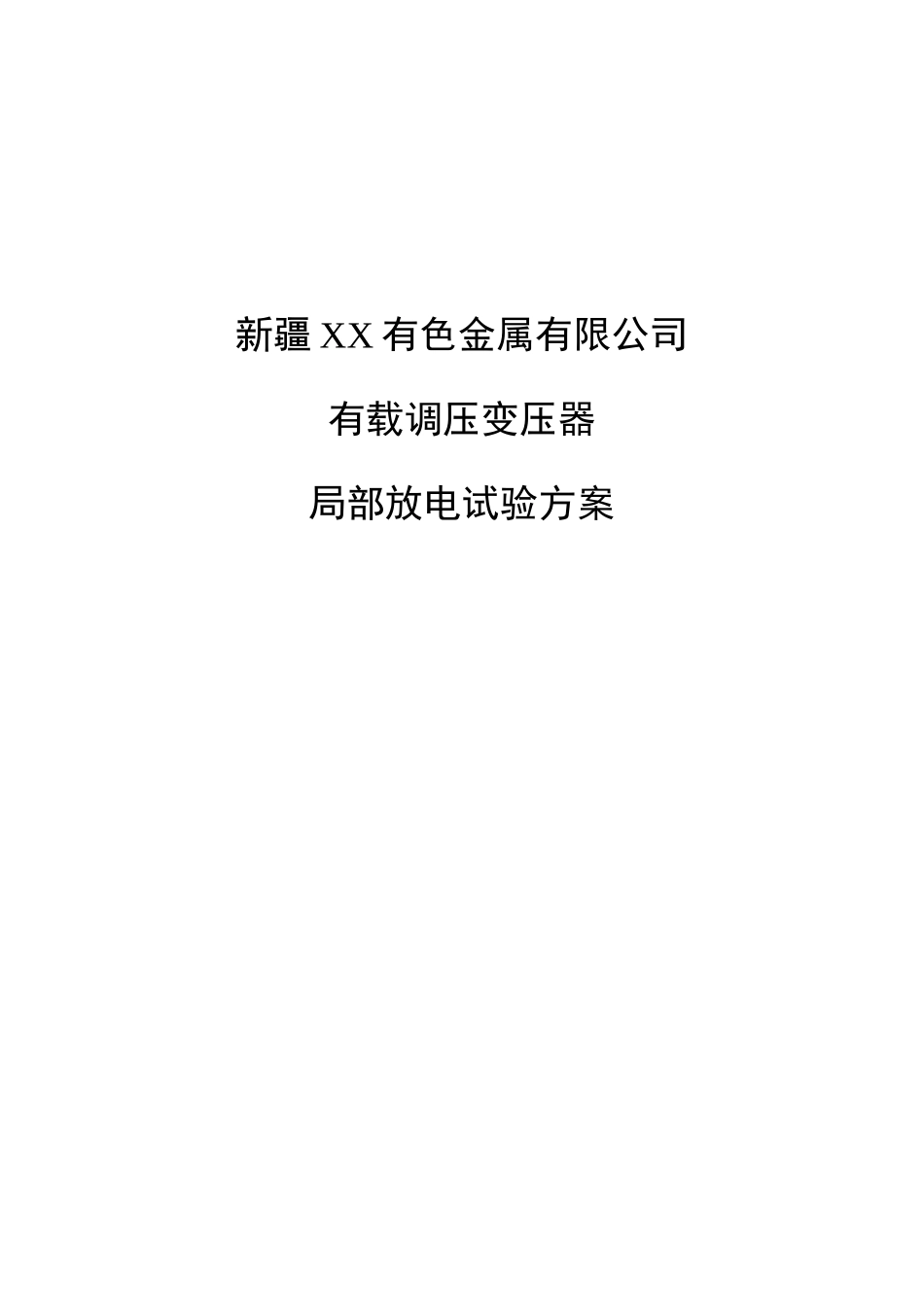

XX局部放电试验方案VIP免费

新疆XX有色金属有限公司有载调压变压器局部放电试验方案二o—六年九月编写：年—月—日审核：年—月日批准：年月日第21概述受XX公司的委托，YY公司对其有载调压变压器进行长时感应电压带局部放电测量试验的工作。试品名称：三相两绕组无励磁调压变压器试品型号：SFFZ10-50000/220额定容量：50000/31500-31500/16700kVA额定电压：(230±8X1.25%)/6.3-6.3/1lkV连接组别:YNynO-ynO+d冷却方式：ONAN/ONAF(70%TOO%)空载损耗：37.86kW空载电流：0.10%制造厂家：ZZ出厂日期：2016年8月出厂编号：11501530052试验目的确定变压器内部有无放电性缺陷，局部放电量是否满足标准的要求。3试验依据3.1《电气装置安装工程电气设备交接试验标准》GB50150-20063.2《电力设备局部放电现场测量导则》DL/T417-20064试验仪器表1试验仪器设备表序项目型号有效期1无局放变频电源PFTS-450kVA/30-300Hz/2励磁变压器町FB-400/35*2/3补偿电抗器町FB-L400/35/4四通道局部放电检测仪TWPD-2E第2館35交直流高压分压器HVT-15试验应具备的条件1）变压器铁心、夹件及器身应保证可靠的接地。2）变压器静放至少48小时并进行充分排气。3）坏境温度应满足-5〜+40°C的试验要求。4）变压器常规试验和油试验完成且试验结果合格。6试验方法及内容6.1试验方法诩口图1际图1局部放电试验接线原理图图中：L—单相中频试验电抗器组（根据实际调试选定）T—被试变压器Tr—励磁变压器CT】、CT,CX—电流互感器（钳形电流表）Z-Z3—局部放电检测阻抗a、b、c—低压端A、B、C—高压端0—高压中性点端子6.2试验内容1）按试验接线图接好各试验设备及仪表，并保证各高电压引线的电气距离。2）变频电源控制回路调试无缺陷后，从变压器各相应端子注入标准方館3館3波进行校准；校准按“多端测量、多端校准”的方式进行。5min5min館3U1第45min1.lUm/73UU21.lU3）试验准备工作完成后，采用单相励磁的方式，逐相地将电压加在变压器低压绕组出线端子上进行试验，根据该变压器连接组别，加压顺序如表2所示：表2局部放电试验加压顺序序加压相高压测量相1a_cA2a~bB3bcC此过程中主变各线端试验电压如表3所示（高压分接开关暂按第1分接考虑；励磁变变比=35000/350=100表3局部放电试验各线端试验电压序试验电压倍数高压线端/kV低压线端/kV励磁变输入/V1i.iuyV3160.0513.25132.521.3U7V3189.1415.66156.631.51VVJ218.2418.07180.741.71；./V3247.3420.17204.84）施加电压按图2所示程序进行。t=120X50,f(s)30min第4笙5注：山为预加电压，其值为UFI.7UB/V3kV=247.33kVE为测量电压，U2=l.3Ua/V3=189.14kV或1.5U/V3kV=218.24kV8为设备最高电压，该设备UH为252kVo图2施加试验电压时间顺序施加试验电压时，在不大于1/3（的电压下接通电源，上升至1.1U./V3,保持5min,在增加至匕，保持5min,电压上升山，持续29s即将Ut降至匕,保持30min,然后电压降低至1.1U/V3，保持5min,在降低到1/3U2以下时，方可切断电源。6.3数据记录1）该试验主要测试记录变压器局部放电量，在施加试验电压的前后，应测量所有通道上的背景噪音水平；2）在电压上升到6及由匕下降的过程中，应记录可能出现的局部放电起始电压和熄灭电压且应在1.11V石下测量局部放电视在电荷量；3）在电压&的第一阶段中应读取并记录一个读数,但对该阶段不规定其视在电荷量值；4）在施加匕期间内不要求给出视在电荷量值；在电压匕的第二个阶段的整个期间，应连续地观察局部放电水平，并每隔5min记录一次。7试验质量标准如果在局部放电的观测过程中，试验电压不产生突然下降，并在1.iuyV3下，视在电荷量的连续水平不大于wopc,且在施加电压30min的后29min内,U2=l.5UM或1.34/的时测量端子的视在放电量的连续水平低于规定的限值（500pC或300pC）,并且不表现出明显地、不断地向接近这个极限方向增长的趋势时，则试验为合格。如果在一段时间内，视在放电量的读数超过规定的限值，但之后又低于这个限值，则试验不必中断仍可连续进行,直到在此后的30min的期间内取得可以接受的读数为止，偶然出现的较高的脉冲可忽略不笙5第6计。8试验电压估算1)试验电压估算被试变压器的额定电压为((23018X1.25%)/6.3-6.3/llkV,联接组标号为Y...
