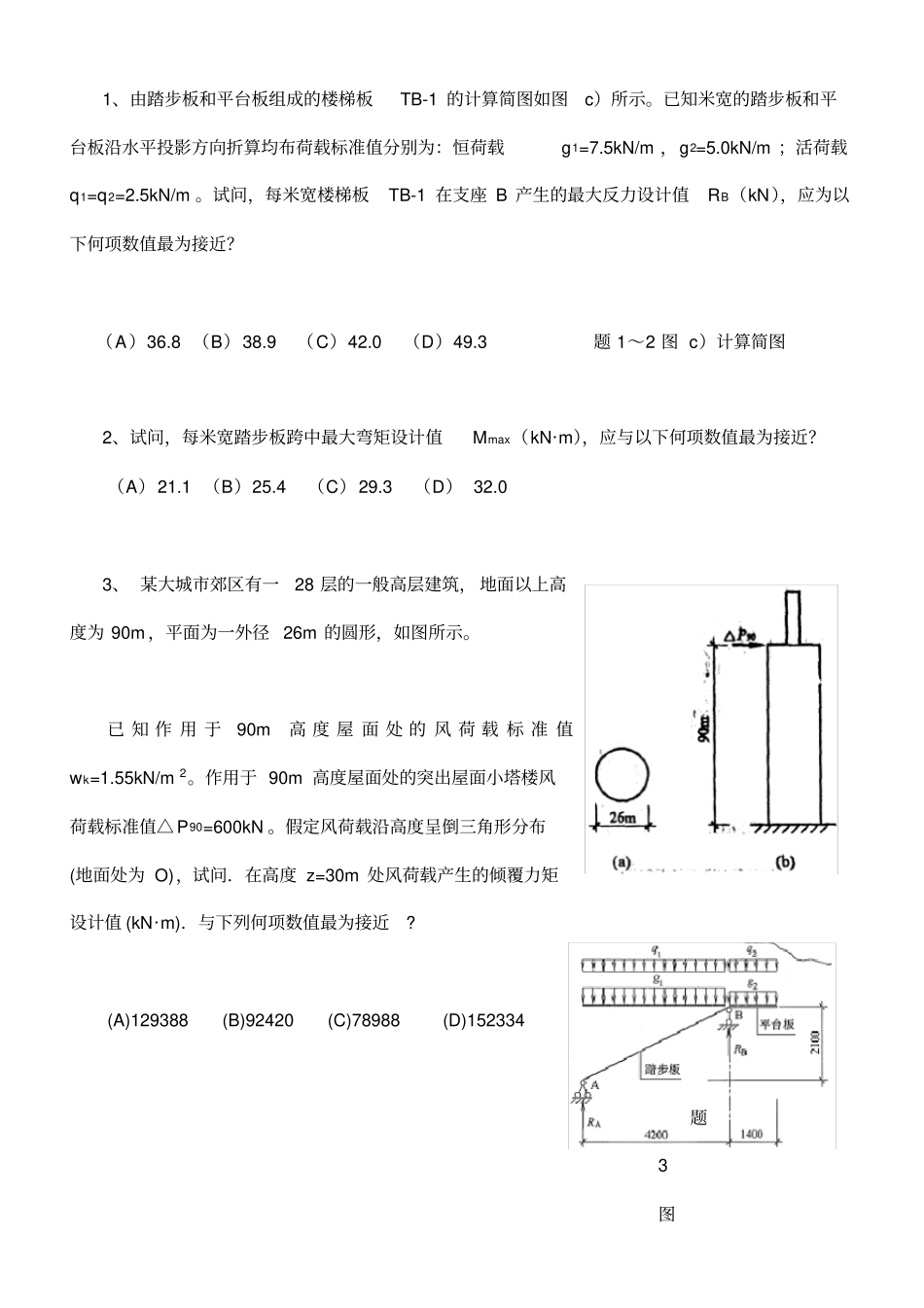

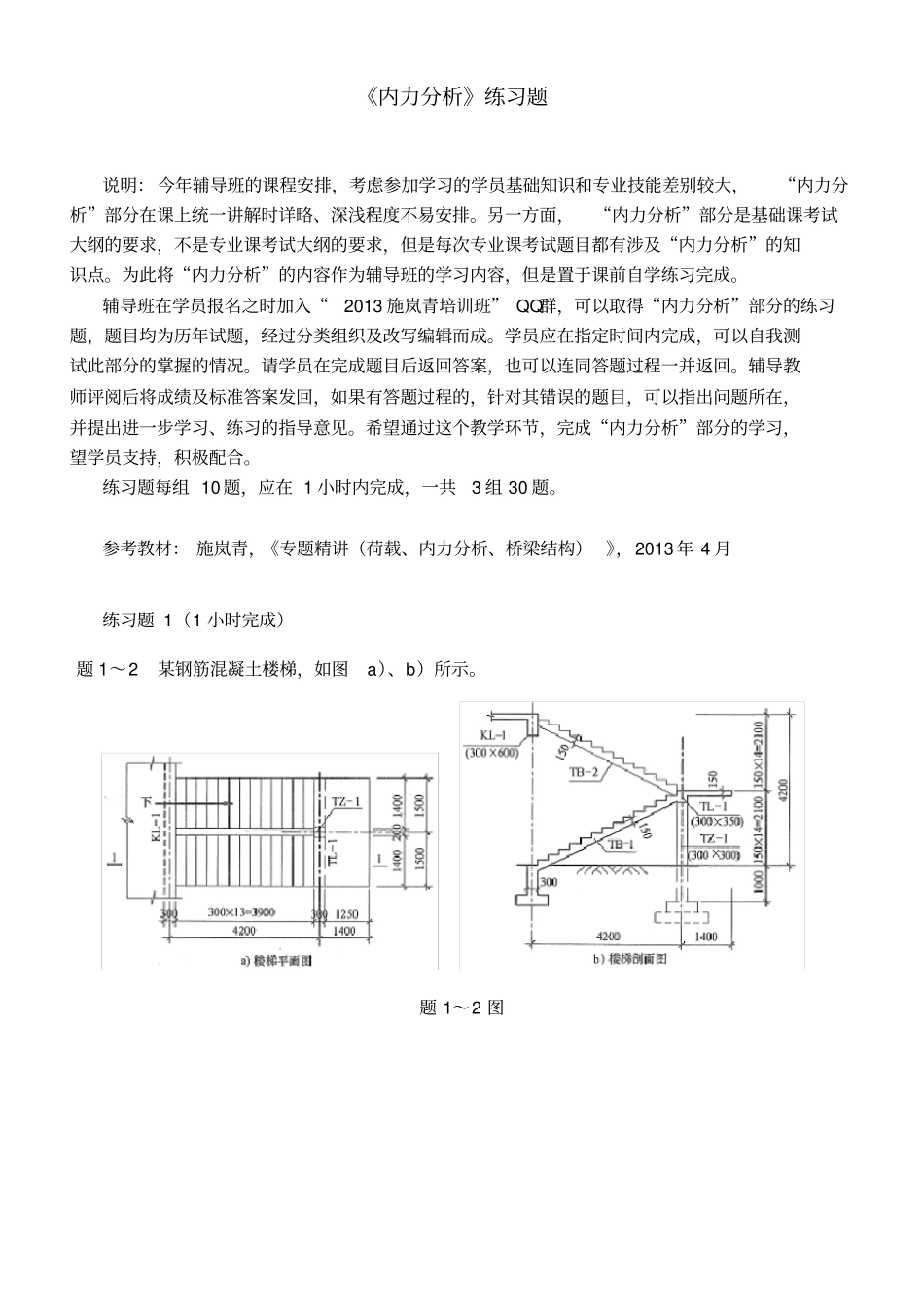

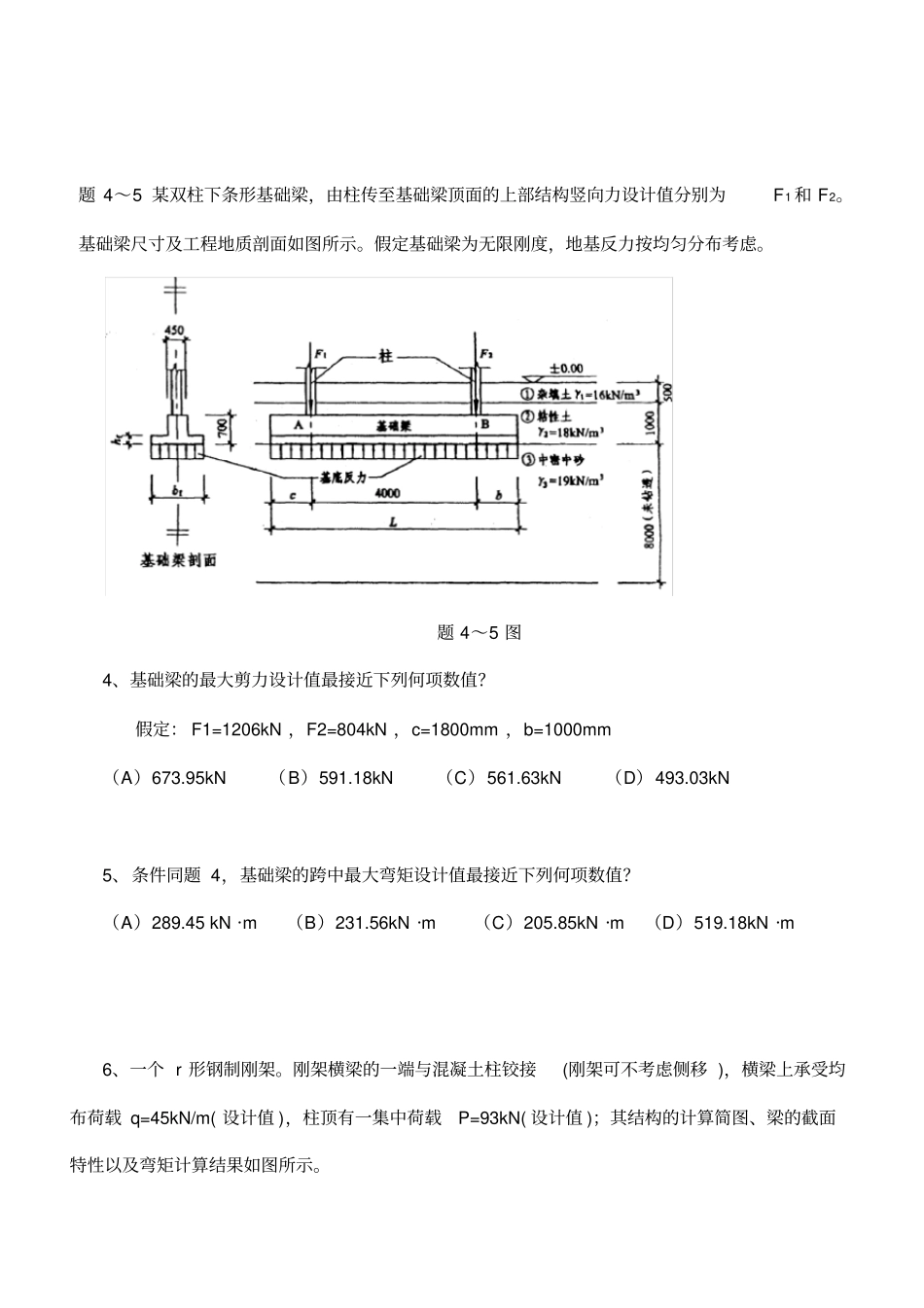

《内力分析》练习题说明：今年辅导班的课程安排，考虑参加学习的学员基础知识和专业技能差别较大，“内力分析”部分在课上统一讲解时详略、深浅程度不易安排。另一方面，“内力分析”部分是基础课考试大纲的要求，不是专业课考试大纲的要求，但是每次专业课考试题目都有涉及“内力分析”的知识点。为此将“内力分析”的内容作为辅导班的学习内容，但是置于课前自学练习完成。辅导班在学员报名之时加入“2013施岚青培训班”QQ群，可以取得“内力分析”部分的练习题，题目均为历年试题，经过分类组织及改写编辑而成。学员应在指定时间内完成，可以自我测试此部分的掌握的情况。请学员在完成题目后返回答案，也可以连同答题过程一并返回。辅导教师评阅后将成绩及标准答案发回，如果有答题过程的，针对其错误的题目，可以指出问题所在，并提出进一步学习、练习的指导意见。希望通过这个教学环节，完成“内力分析”部分的学习，望学员支持，积极配合。练习题每组10题，应在1小时内完成，一共3组30题。参考教材：施岚青，《专题精讲（荷载、内力分析、桥梁结构）》，2013年4月练习题1（1小时完成）题1～2某钢筋混凝土楼梯，如图a）、b）所示。题1～2图1、由踏步板和平台板组成的楼梯板TB-1的计算简图如图c）所示。已知米宽的踏步板和平台板沿水平投影方向折算均布荷载标准值分别为：恒荷载g1=7.5kN/m，g2=5.0kN/m；活荷载q1=q2=2.5kN/m。试问，每米宽楼梯板TB-1在支座B产生的最大反力设计值RB（kN），应为以下何项数值最为接近？（A）36.8（B）38.9（C）42.0（D）49.3题1～2图c）计算简图2、试问，每米宽踏步板跨中最大弯矩设计值Mmax（kN·m），应与以下何项数值最为接近？（A）21.1（B）25.4（C）29.3（D）32.03、某大城市郊区有一28层的一般高层建筑，地面以上高度为90m，平面为一外径26m的圆形，如图所示。已知作用于90m高度屋面处的风荷载标准值wk=1.55kN/m2。作用于90m高度屋面处的突出屋面小塔楼风荷载标准值△P90=600kN。假定风荷载沿高度呈倒三角形分布(地面处为O)，试问．在高度z=30m处风荷载产生的倾覆力矩设计值(kN·m)．与下列何项数值最为接近?(A)129388(B)92420(C)78988(D)152334题3图题4～5某双柱下条形基础梁，由柱传至基础梁顶面的上部结构竖向力设计值分别为F1和F2。基础梁尺寸及工程地质剖面如图所示。假定基础梁为无限刚度，地基反力按均匀分布考虑。题4～5图4、基础梁的最大剪力设计值最接近下列何项数值？假定：F1=1206kN，F2=804kN，c=1800mm，b=1000mm（A）673.95kN（B）591.18kN（C）561.63kN（D）493.03kN5、条件同题4，基础梁的跨中最大弯矩设计值最接近下列何项数值？（A）289.45kN·m（B）231.56kN·m（C）205.85kN·m（D）519.18kN·m6、一个r形钢制刚架。刚架横梁的一端与混凝土柱铰接(刚架可不考虑侧移)，横梁上承受均布荷载q=45kN/m(设计值)，柱顶有一集中荷载P=93kN(设计值)；其结构的计算简图、梁的截面特性以及弯矩计算结果如图所示。题6图.......当对横梁进行强度验算时B点截面上的最大剪应力与以下何项数值相近？.......（A）61.7N/mm2（B）55.1N/mm2（C）48.5N/mm2（D）68.3N/mm27、某门式刚架单层厂房基础，采用钢筋混凝土独立基础。相应于荷载效应标准组合时，作用于混凝土短柱顶面上的竖向荷载为Fk，水平荷载为Hk。基础底面以上土与基础的加权平均重度为20kN/m3。其他参数均如图中所示。假定Fk=200kN，Hk=50kN，基础底面边长b=2.2m。已求出基础底面积A=3.52m2，基础底面的抵抗矩Wy=1.29m3。试问基础底面边缘处的最大压力标准值Pkmax（kPa）与下列何项数值最为接近?（A）130（B）150（C）160（D）180题7图8、某幢底层框架砖房建筑．如图（a）平面布置图所示。试求本工程某榀底层框架如图（b）所示，在风荷载产生的倾覆力矩作用下，框架柱中的轴向力．假定：在弯矩作用下框架横梁为不变形刚体；框架各柱的截面和砼强度等级相同．试指出，在下列的计算结果中。何项错误?(A)y=5.Om：(B)N1=129.8kN；(C)N2=8.541kN：(D)N1=124.5kN．题8图（a）题8图（b）9、（条件同第6题）假定横梁在B点处采用托板支座与柱连接(托板刨平顶紧)，梁的支座端板用C级...
