组塔专项现场施工方法VIP免费

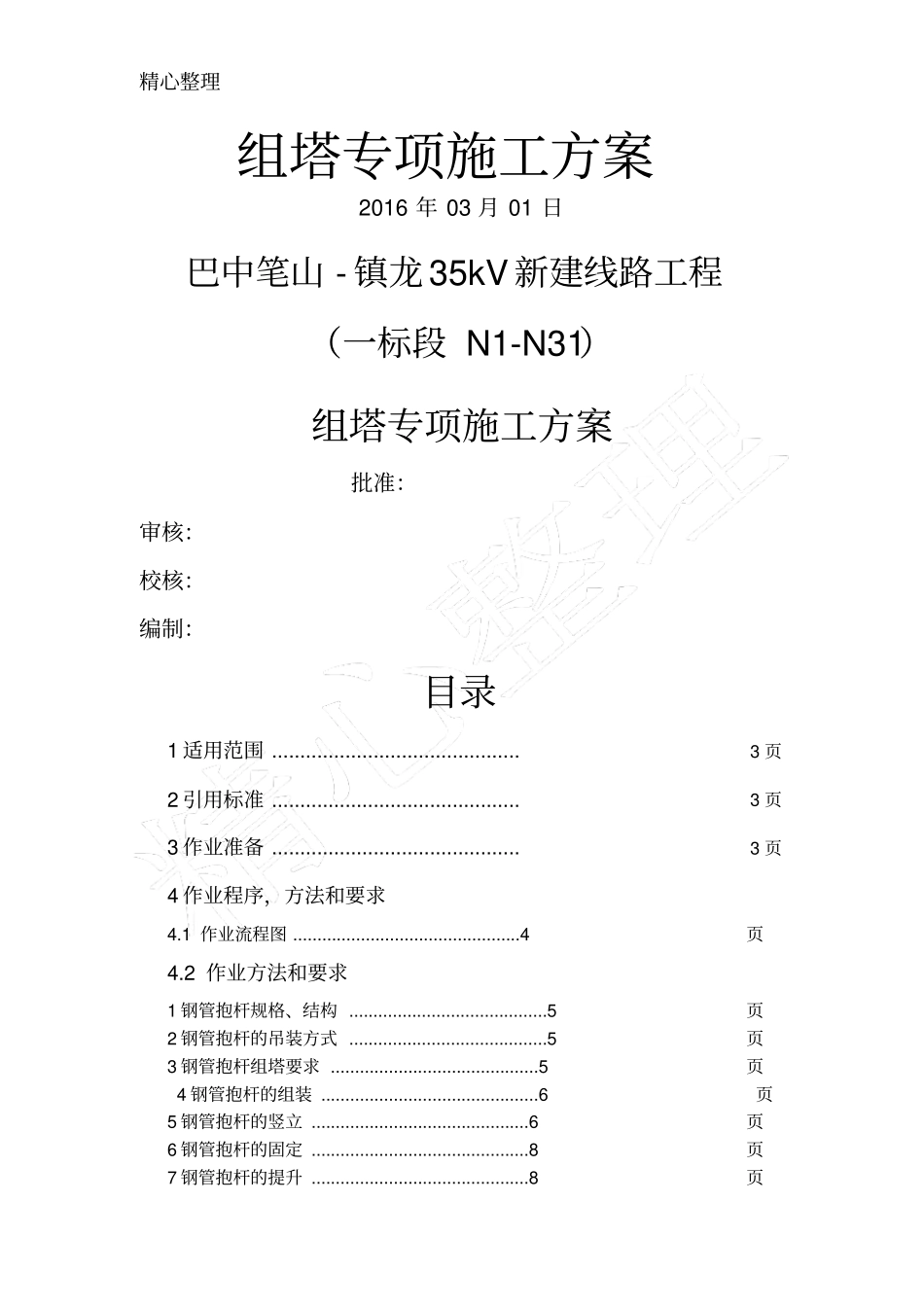

精心整理组塔专项施工方案2016年03月01日巴中笔山-镇龙35kV新建线路工程（一标段N1-N31）组塔专项施工方案批准：审核：校核：编制：目录1适用范围............................................3页2引用标准............................................3页3作业准备............................................3页4作业程序，方法和要求4.1作业流程图...............................................4页4.2作业方法和要求1钢管抱杆规格、结构.........................................5页2钢管抱杆的吊装方式.........................................5页3钢管抱杆组塔要求...........................................5页4钢管抱杆的组装.............................................6页5钢管抱杆的竖立.............................................6页6钢管抱杆的固定.............................................8页7钢管抱杆的提升.............................................8页精心整理8塔材的吊装.................................................9页9钢管抱杆拆除..............................................12页10塔材组装要求.............................................13页11作业活动的分工和职责.....................................15页5质量标准及验收....................................15页6危险点分析及控制措施...............................16页7安全文明与环保要求.................................17页8安全措施...........................................18页9技术措施...........................................19页10应急预案..........................................20页小钢管抱杆组塔施工方案1适用范围适用于架空送电线路自立式铁塔采用小钢管抱杆吊装组立施工作业过程。2引用标准2.1国家《规程》、《规范》?《电力建设安全工作规程（第2部分:架空电力线路部分）》（DL5009·2-2004）?《电力建设安全健康与环境管理工作规定》（2003.5）?《110～500kV架空送电线路施工及验收规范》(GB50233-2014)?《110～500kV架空电力线路工程施工质量检验及评定规程》(DL/T6168-2002)?《电力建设工程施工技术管理导则》（2003版）2.2本公司制定的程序文件?《送电线路施工过程控制程序》（编号：MP16）?《高处作业控制程序》（编号：MP21）3作业准备3.1作业所需的机具、工具、仪器、仪表的规格及要求铁塔吊装组立所需的主要工器具由公司机具站发放；对于自购的工器具，必精心整理须经检验合格并提供相关证明后方可使用。3.2作业前的准备工作及条件1.按图及领料表领取塔材和材料，在现场清点后有序堆放。2.对施工现场影响组立施工的障碍物清理完毕。3.按本作业标准或相关“技术措施”领取施工工器具。4.组织全部施工人员认真学习本作业标准及相关《规程》；施工安全、技术交底已完成。5.对照《110-500kV架空送电线路施工及验收规范》(以下简称《规范》)和《基础作业标准》中有关规定及要求，对铁塔基础相关参数进行复测检查，凡是不符合《规范》要求的，必须在组塔之前处理好。4作业程序、方法和要求4.1作业流程图作业流程图4.2作业方法和要求1.钢管抱杆规格、结构钢管抱杆规格有三种，材质均为16Mn无缝钢管；分为两段，段与段之间采用法兰连接,法兰之间采用8.8级M16×55双帽螺栓连接，并配备垫圈。具体参数见下表：规格序号外径（mm）壁厚（mm）段数每段长（m）总长（m）每段重（kg）合计重（kg）备注1φ108824.5955110段间法兰连接2φ121524.5972145段间法兰连接3φ1501224.59100200段间法兰连接2.钢管抱杆的吊装方式塔材吊装采用片吊或根吊，现场布置以钢管抱杆为中心组成一个起吊系统，先将钢管抱杆尽可能布置于带脚钉的塔腿内侧，以利于抱杆根部固定和操作方NY2、起吊抱杆、打临时拉线3、铁塔地面组装4、吊装就位是否立完提升或调整抱杆、调整临时拉线5、拆除抱杆1、铁塔底段组立6、清理现场精心整理90°留绳γ≤45°外浪风θ≤30°β≤10°α≤45°吊L便；采用四根外浪风的方法进行塔材吊装。3.钢管抱杆组塔要求(1)各种...
