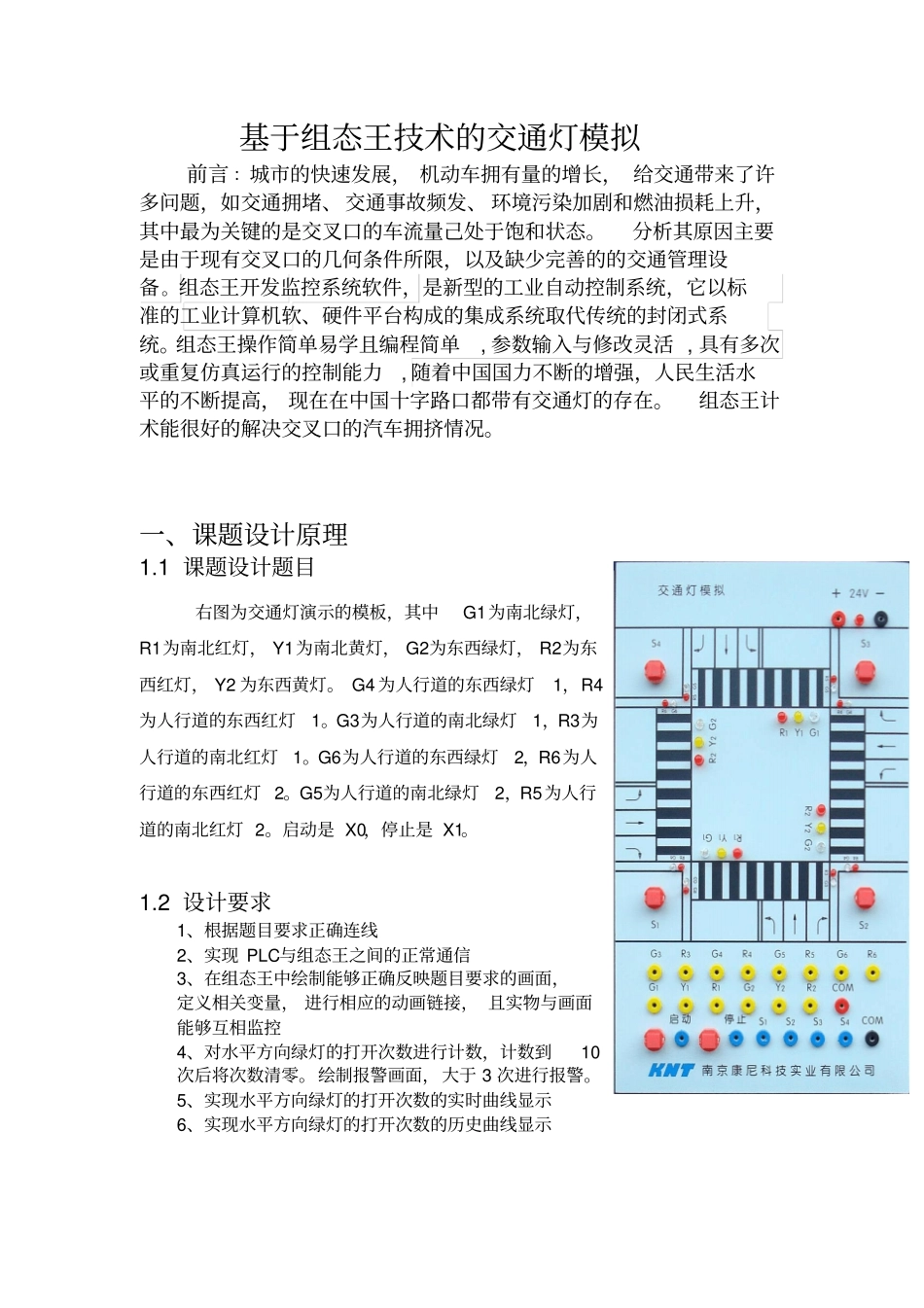

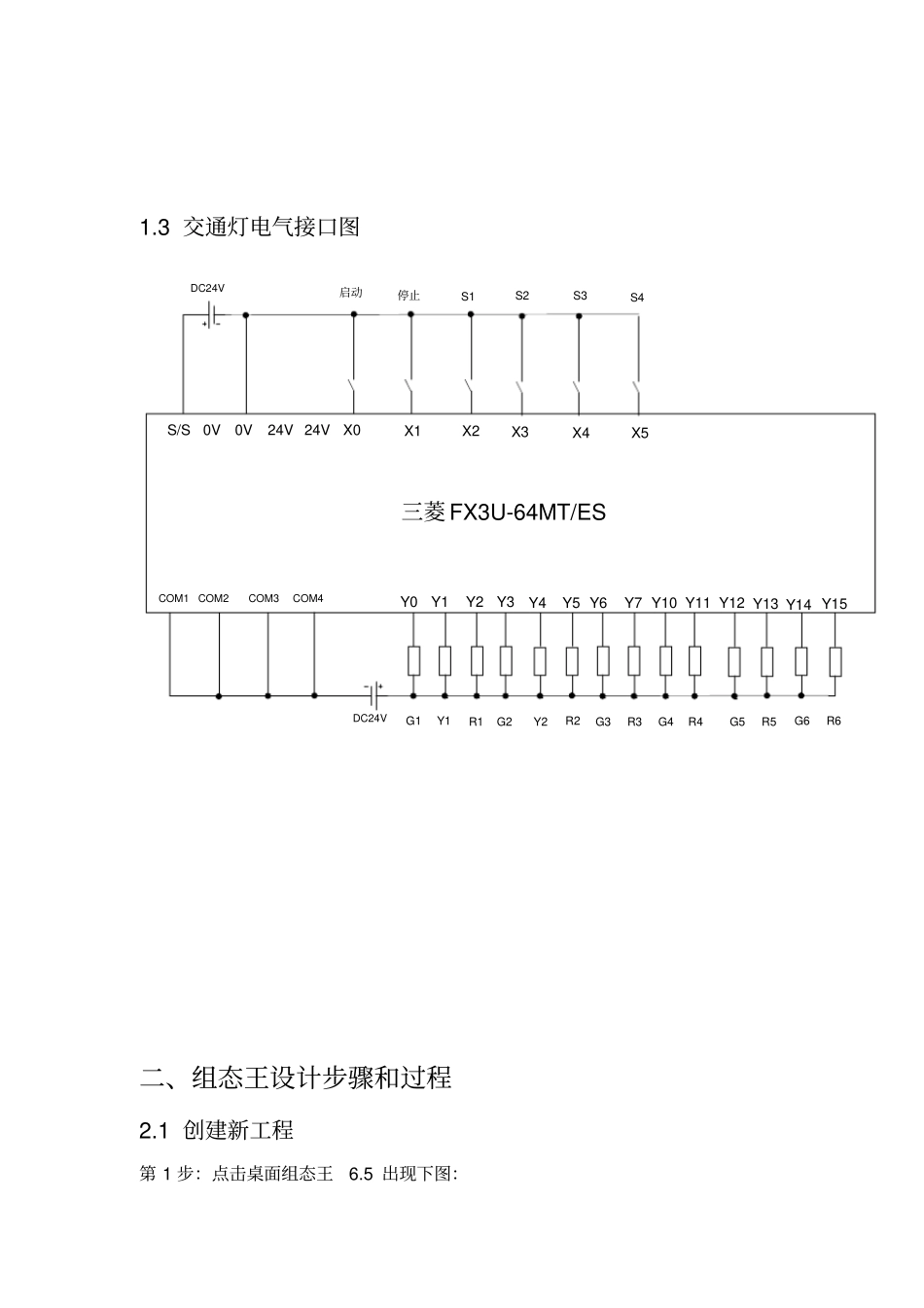

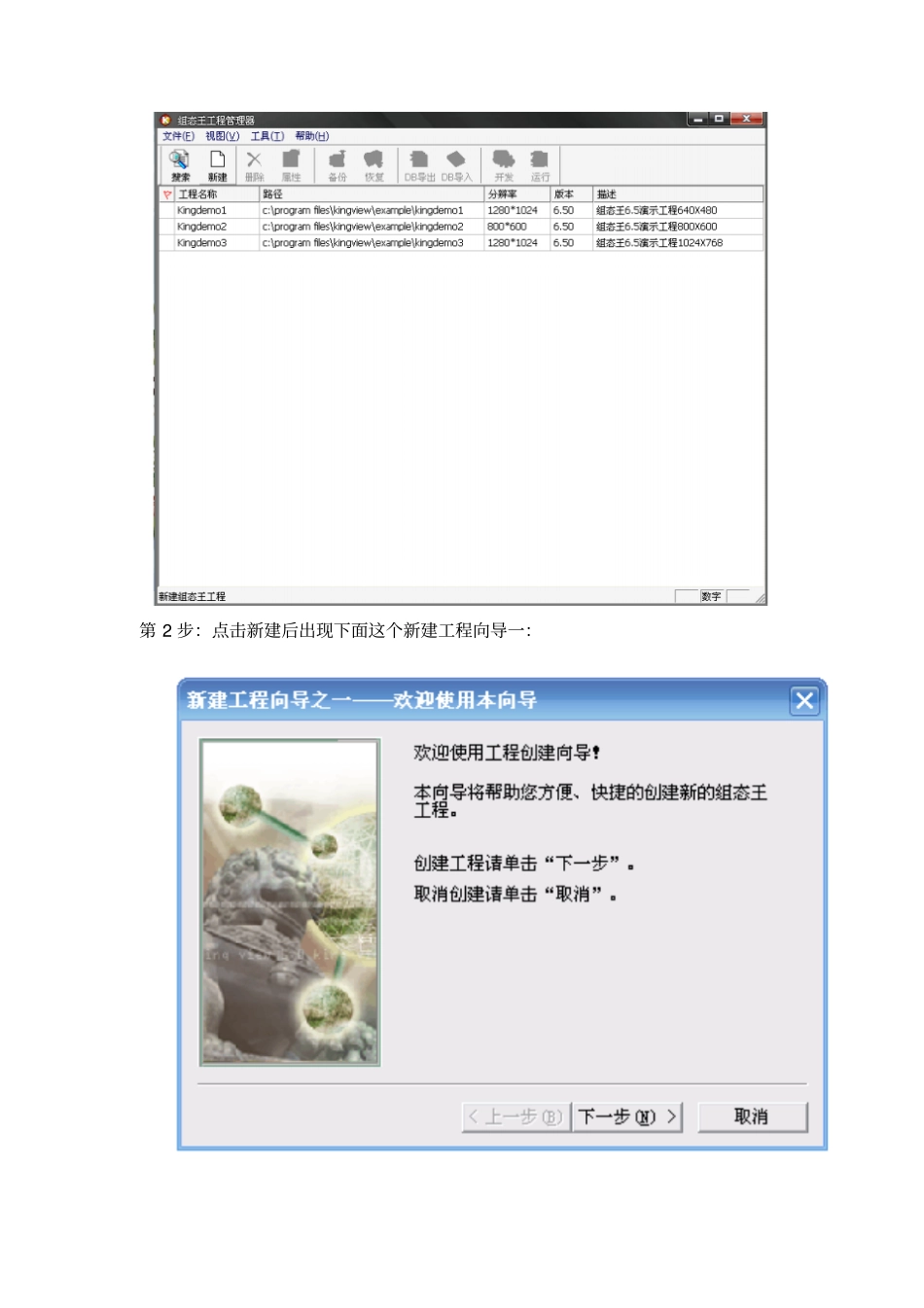

基于组态王技术的交通灯模拟前言：城市的快速发展，机动车拥有量的增长，给交通带来了许多问题，如交通拥堵、交通事故频发、环境污染加剧和燃油损耗上升，其中最为关键的是交叉口的车流量己处于饱和状态。分析其原因主要是由于现有交叉口的几何条件所限，以及缺少完善的的交通管理设备。组态王开发监控系统软件，是新型的工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。组态王操作简单易学且编程简单,参数输入与修改灵活,具有多次或重复仿真运行的控制能力,随着中国国力不断的增强，人民生活水平的不断提高，现在在中国十字路口都带有交通灯的存在。组态王计术能很好的解决交叉口的汽车拥挤情况。一、课题设计原理1.1课题设计题目右图为交通灯演示的模板，其中G1为南北绿灯，R1为南北红灯，Y1为南北黄灯，G2为东西绿灯，R2为东西红灯，Y2为东西黄灯。G4为人行道的东西绿灯1，R4为人行道的东西红灯1。G3为人行道的南北绿灯1，R3为人行道的南北红灯1。G6为人行道的东西绿灯2，R6为人行道的东西红灯2。G5为人行道的南北绿灯2，R5为人行道的南北红灯2。启动是X0，停止是X1。1.2设计要求1、根据题目要求正确连线2、实现PLC与组态王之间的正常通信3、在组态王中绘制能够正确反映题目要求的画面，定义相关变量，进行相应的动画链接，且实物与画面能够互相监控4、对水平方向绿灯的打开次数进行计数，计数到10次后将次数清零。绘制报警画面，大于3次进行报警。5、实现水平方向绿灯的打开次数的实时曲线显示6、实现水平方向绿灯的打开次数的历史曲线显示1.3交通灯电气接口图三菱FX3U-64MT/ESS/S0V0V24V24VX0X1X2COM1Y0Y1Y2Y3DC24VDC24V启动停止S1G1Y1R1G2X3X4X5S2S3S4Y4Y5Y2R2COM2Y6Y7Y10Y11G3R3G4R4Y12Y13G5R5Y15G6Y14R6COM3COM4二、组态王设计步骤和过程2.1创建新工程第1步：点击桌面组态王6.5出现下图：第2步：点击新建后出现下面这个新建工程向导一：点击下一步出现下面的图新建工程向导二在方框内可以输入新建工程的存放路径，也可以单击“游览”按钮，从下拉列表中选择一个工程路径。这里选择的是：“交通灯”。点击“下一步”继续，弹出“新建工程向导之三”图：在工程名称的方框内输入工程名称，这里输入的是“交通灯19”。在工程描述中输入新建工程的描述，这里的描述为“交通灯”。再点击“完成”完成工程的新建。系统会弹出对话框，询问用户是否将新建工程当做当前工程，单机“是”按钮，则新建工程部是工程管理器的当前工程。2.2定义设备与变量组态王把那些需要的与之交换数据的设备或程序都作为外部设备。外部设备包括下位机，他们一般通过串行口和上位机交换数据；其他WIDOWS应用程序，它们之间一般通过DDE交换数据；外部设备还包括网络上的其他计算机。只有在自定义了外部设备之后，组态王才能通过i/0变量和它们交换数据。为方便定义外部设备，组态王设计了‘设备配置向导’引导用户一步步完成设备连接。2.2.1外部设备定义组态王支持的设备包括；智能模块，板卡，智能仪表，变频器等。在工程目录显示区，用鼠标左键单击大纲项蛇鞭下的成员板卡，则在目录内容显示区出现“新建”图标，如下图所示：用左键双击“新建”图标后，弹出下图：从树形设备列表中选择PLC节点。然后选择要配置板卡设备的生产厂家，设备名称。“三菱编程口”点击“下一步”按钮，则弹出如下“设备向导——逻辑名称”对话框。我们给要配置的板卡设备指定一个逻辑名称。继续点击“下一步”按钮，弹出如下“设备配置向导——选择串口号”对话框，如下图所示：选择串口时候，若不知道接口是多少，则可以右键单机“我的电脑”，选择“属性”，选择“硬件设备管理器”，在点击“端口”可以看到所接的是“端口com4”。选择连接串口为COM4，点击“下一步”按钮弹出“设备配置向导——设备地址设置”对话框如下图所示：此处填写设备地址为0，点击“下一步”，弹出“通信参数”对话框如下所示：此处采用默认值，点击“下一步”，则弹出如下“设备安装向导—信息总结”对话框，如下图所示：检查各个项目设置是否正确，确认无误后，单机“完成”。设备定义完成后你可以在COM...
