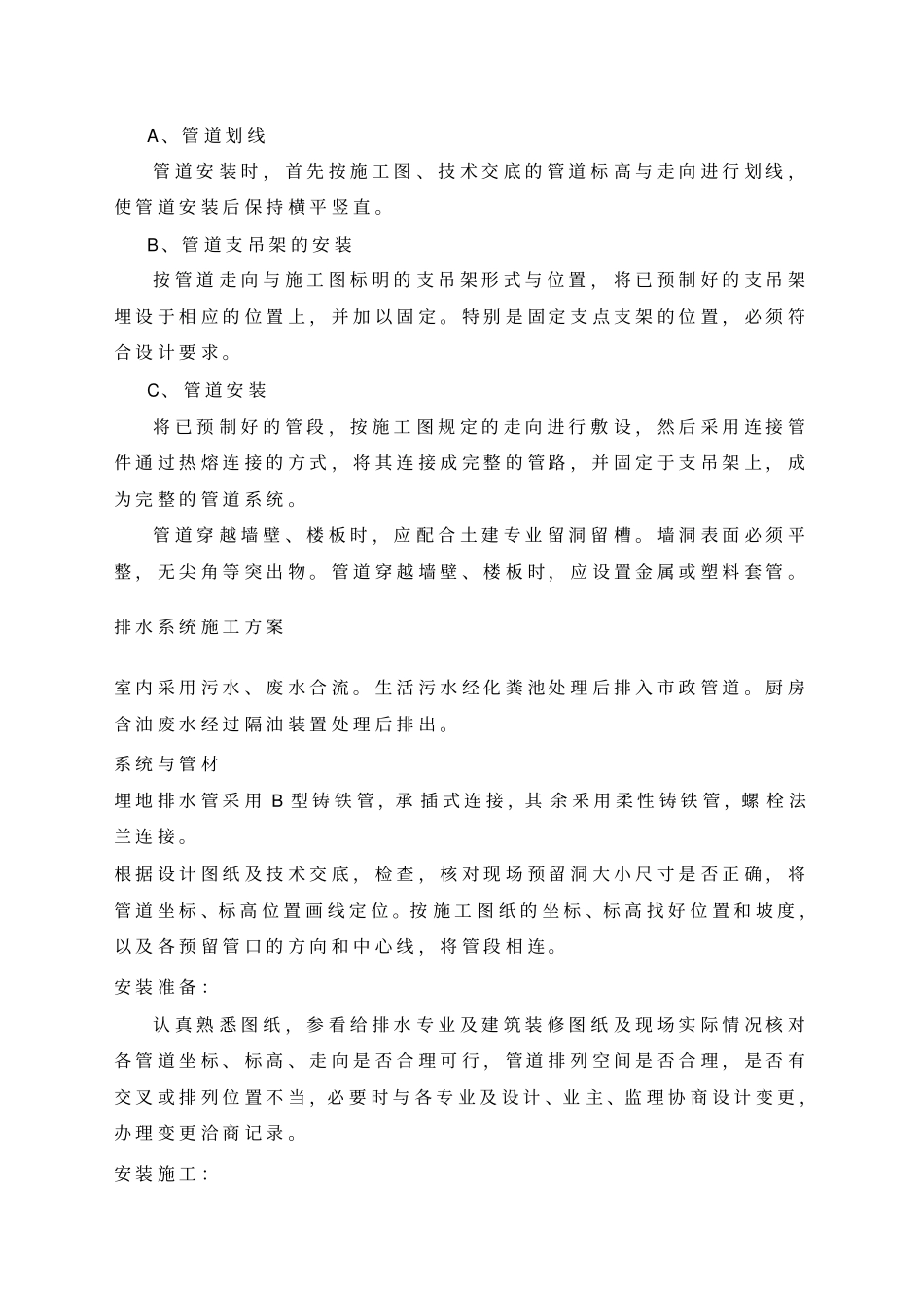

给排水工程方案及技术措施给水、热水系统系统及管材序号系统类别管材连接方式1给水系统PP-R热熔2热水系统衬塑钢丝扣连接序号系统类别管材连接方式4明装排水管机制柔性铸铁管法兰螺栓连接5给水立管衬塑钢管DN<100丝扣连接6DN100DN>100沟槽连接7工艺流程安装准备→→预制加工→→干管安装→→立管安装→→支管安装→→管道试压→→管道防腐和保温→→管道消毒冲洗→→器具连接→→通水调试。1)绘制施工用管道单线图安装前需根据工程设计图及现场实际情况进行施工图深化设计，即将工程设计图转化成施工现场用的管道单线图。2)给水管下料切割下料应根据施工用单线图标注的尺寸进行，若考虑不周全，会造成施工困难。因此需考虑周到后再进行切割下料。管子切口的端面应与管子轴线垂直。3)管道预制管道应尽可能预制成适当长度的管段后再进行安装。4)管道安装A、管道划线管道安装时，首先按施工图、技术交底的管道标高与走向进行划线，使管道安装后保持横平竖直。B、管道支吊架的安装按管道走向与施工图标明的支吊架形式与位置，将已预制好的支吊架埋设于相应的位置上，并加以固定。特别是固定支点支架的位置，必须符合设计要求。C、管道安装将已预制好的管段，按施工图规定的走向进行敷设，然后采用连接管件通过热熔连接的方式，将其连接成完整的管路，并固定于支吊架上，成为完整的管道系统。管道穿越墙壁、楼板时，应配合土建专业留洞留槽。墙洞表面必须平整，无尖角等突出物。管道穿越墙壁、楼板时，应设置金属或塑料套管。排水系统施工方案室内采用污水、废水合流。生活污水经化粪池处理后排入市政管道。厨房含油废水经过隔油装置处理后排出。系统与管材埋地排水管采用B型铸铁管，承插式连接，其余釆用柔性铸铁管，螺栓法兰连接。根据设计图纸及技术交底，检查，核对现场预留洞大小尺寸是否正确，将管道坐标、标高位置画线定位。按施工图纸的坐标、标高找好位置和坡度，以及各预留管口的方向和中心线，将管段相连。安装准备：认真熟悉图纸，参看给排水专业及建筑装修图纸及现场实际情况核对各管道坐标、标高、走向是否合理可行，管道排列空间是否合理，是否有交叉或排列位置不当，必要时与各专业及设计、业主、监理协商设计变更，办理变更洽商记录。安装施工：1、法兰铸铁管的安装：承插法兰主要用在本工程的水平管中，其安装步骤为：在直管两端插口上分别划好插入深度标志线，插入端进入承口的长度应小于承口深度约5mm→将法兰压盖、胶圈分别套入直管插口端，胶圈上缘与插口上的出入深度标志线对齐→安装直管时将直管插口端插入承口内，安装管件时将管件承口端套入直管插口→顺管件指向直管的方向装入螺栓，紧固螺栓时对角交叉进行，逐个逐次均匀紧固，使胶圈均匀受力。2、管道预制下料：排水支管的预制下料应根据现场的卫生器具定位线，卫生器具的定位线是根据精装工程和卫生器具尺寸来定位给排水管道的弹墨线，根据定位线和施工图纸，确定支管弯头、三通及变径等管件的位置，然后进行排水支管预制下料。钢塑管道的安装：根据设计图纸要求，衬塑钢管管径小于100丝扣连接，管径大于100法兰连接；衬塑复合钢管结构特点：衬塑复合钢管是在镀锌钢管内孔复合聚乙烯塑料管，其既具有钢管的高机械强度，螺纹连接密封性好等优点，聚乙烯塑料管耐腐蚀、不结垢、不污染、内表面光洁、流体阻力小、使用寿命长。1、切管：因复合钢管内衬为塑料材质，机械切管时产生的热量会引起衬层变形、损坏，因此切割管子时不应使用高速切割工具，应采用电动带锯机或电动割管机。管子切割时端面要垂直平整。2、加工螺纹：衬塑钢管的螺纹加工方法与普通镀锌钢管螺纹加工方法相同，准备加工螺纹的管段，外园必须正常（不椭圆、无损伤），加工螺纹后，要用螺纹规检测是否标准。3、里衬倒角：衬塑钢管加工螺纹后，为了容易导入管件中的芯子夹层，要用刮刀切去衬层厚度的一半；（倒角处须保留衬层厚度的1/2）。否则将失去防腐作用。倒角加工方法和加工尺寸如右图所示：4、管道支架：管道安装前。它按要求先设置管卡。管卡位置应准确；埋设应平整、牢固；管卡与管道接触应紧密，但不得损伤管道表面，衬塑钢管的立管...
