变压器基本规律的应用1
图576如图576所示,Q是熔断电流为1A的保险丝,R为用电器,理想变压器的原副线圈的匝数比为n1∶n2=2∶1
原线圈的电压为u=220sin(100πt)V.要使保险丝不熔断,R的阻值一定()A.不能小于55ΩB.不能大于55ΩC.不能小于77ΩD.不能大于77Ω解析保险丝原理是电流热效应,应该用电流有效值.由U1U2=n1n2得:U2=n2n1U1=12×220V=110V,由I1I2=n2n1得:I2=n1n2I1=21×1A=2A,所以Rmin=UI=55Ω,故A正确.答案A变压器电路的动态分析问题2.如图577所示,M是一小型理想变压器,接线柱a、b接在电压u=311sin314tV的正弦交流电源上,变压器右侧部分为一火警报警系统原理图,其中R2为用半导体热敏材料制成的传感器,电流表A2为值班室的显示器,显示通过R1的电流,电压表V2显示加在报警器上的电压(报警器未画出),R3为一定值电阻.当传感器R2所在处出现火警时,以下说法中正确的是()图577A.A1的示数不变,A2的示数增大B.V1的示数不变,V2的示数减小C.V1的示数增大,V2的示数增大D.A1的示数增大,A2的示数增大解析温度升高则R2减小而报警,即输出功率增大.答案B3.如图578所示,理想变压器原、副线圈匝数之比为1∶5,原线圈两端的交变电压为u=20sin100πtV.氖泡在两端电压达到100V时开始发光.下列说法中正确的有()图578A.开关接通后,氖泡的发光频率为100HzB.开关接通后,电压表的示数为100VC.开关断开后,电压表的示数变大D.开关断开后,变压器的输出功率不变解析变压器不能改变交变电流的频率,T=2πω=2π100πs=0
02s,f=1T=50Hz

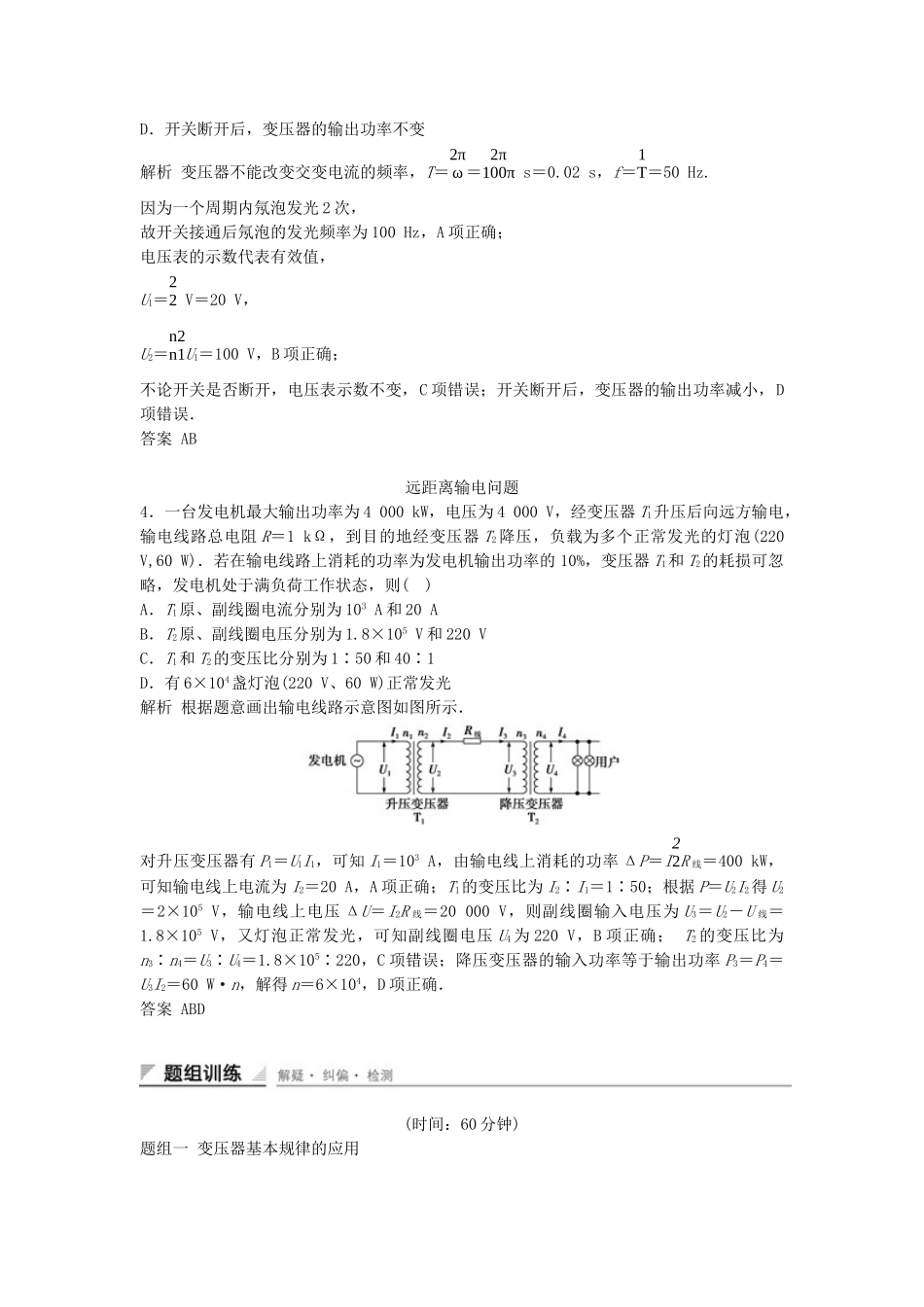

因为一个周期内氖泡发光2次,故开关接通后氖泡的发光频率为100Hz,A项正确;电压表的示数代表有
