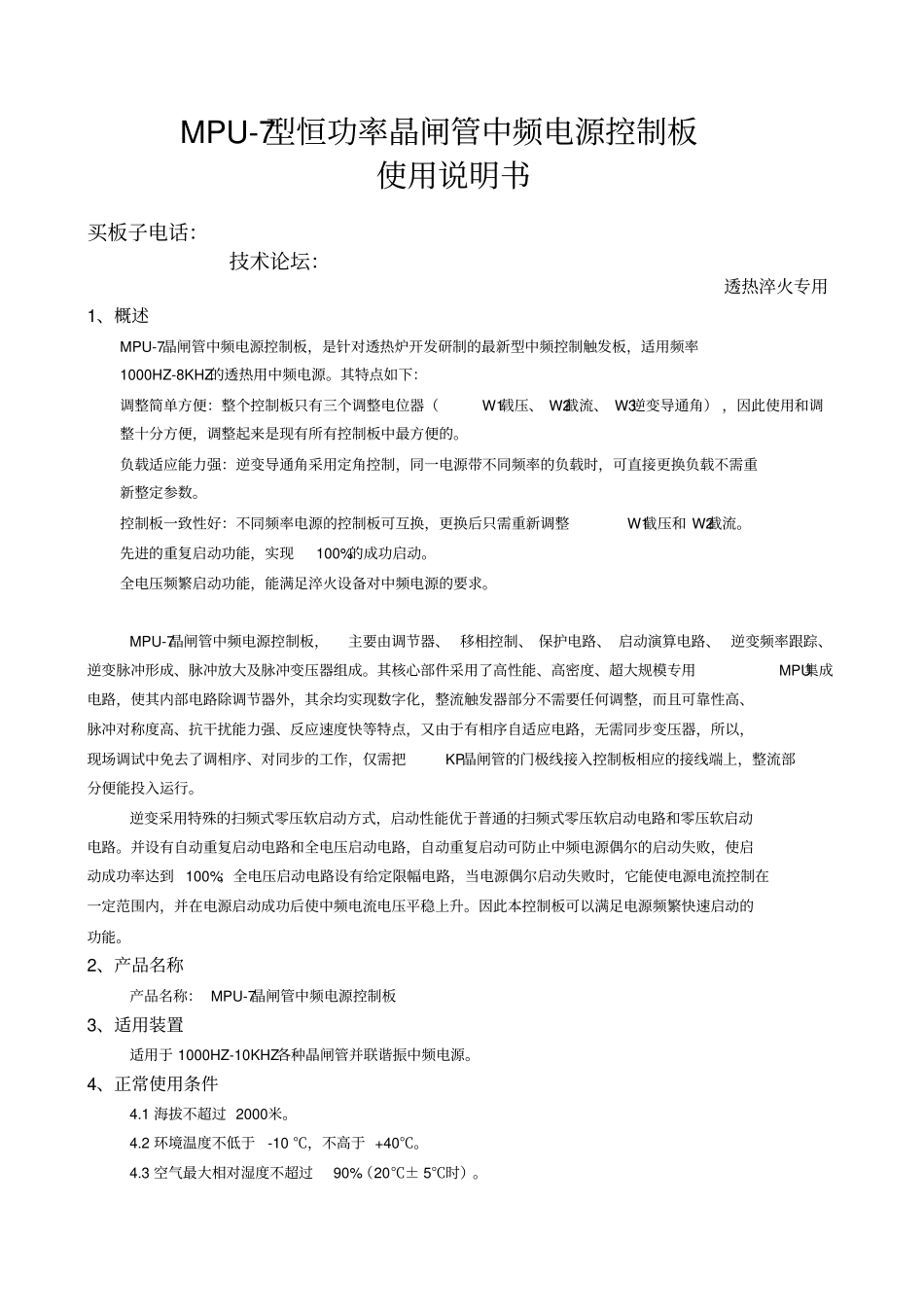

MPU-7型恒功率晶闸管中频电源控制板使用说明书买板子电话：技术论坛：透热淬火专用1、概述MPU-7晶闸管中频电源控制板，是针对透热炉开发研制的最新型中频控制触发板，适用频率1000HZ-8KHZ的透热用中频电源。其特点如下：调整简单方便：整个控制板只有三个调整电位器（W1载压、W2截流、W3逆变导通角），因此使用和调整十分方便，调整起来是现有所有控制板中最方便的。负载适应能力强：逆变导通角采用定角控制，同一电源带不同频率的负载时，可直接更换负载不需重新整定参数。控制板一致性好：不同频率电源的控制板可互换，更换后只需重新调整W1截压和W2截流。先进的重复启动功能，实现100%的成功启动。全电压频繁启动功能，能满足淬火设备对中频电源的要求。MPU-7晶闸管中频电源控制板，主要由调节器、移相控制、保护电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。其核心部件采用了高性能、高密度、超大规模专用MPU集成电路，使其内部电路除调节器外，其余均实现数字化，整流触发器部分不需要任何调整，而且可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点，又由于有相序自适应电路，无需同步变压器，所以，现场调试中免去了调相序、对同步的工作，仅需把KP晶闸管的门极线接入控制板相应的接线端上，整流部分便能投入运行。逆变采用特殊的扫频式零压软启动方式，启动性能优于普通的扫频式零压软启动电路和零压软启动电路。并设有自动重复启动电路和全电压启动电路，自动重复启动可防止中频电源偶尔的启动失败，使启动成功率达到100%；全电压启动电路设有给定限幅电路，当电源偶尔启动失败时，它能使电源电流控制在一定范围内，并在电源启动成功后使中频电流电压平稳上升。因此本控制板可以满足电源频繁快速启动的功能。2、产品名称产品名称：MPU-7晶闸管中频电源控制板3、适用装置适用于1000HZ-10KHZ各种晶闸管并联谐振中频电源。4、正常使用条件4.1海拔不超过2000米。4.2环境温度不低于-10℃，不高于+40℃。4.3空气最大相对湿度不超过90%（20℃±5℃时）。4.4运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。4.5无剧烈振动和冲击。5、主要技术参数5.1主电路进线额定电压：100V~380V（50HZ）5.2控制供电电源：单相17V/3A。5.3中频电压反馈信号：AC15V/15mA。5.4电流反馈信号：AC15V/5mA三相输入。5.5整流触发脉冲移相范围：α=0~130°。5.6整流触发脉冲不对称度：小于1°。5.7整流触发脉冲信号宽度：≥600μS、双窄、间隔60°。5.8整流触发脉冲特性：触发脉冲峰值电压：≥12V触发脉冲峰值电流：≥1A触发脉冲前沿陡度：≥0.5A/μS5.9逆变频率：1000HZ~10KHZ。5.10逆变触发脉冲信号宽度：30μS5.11逆变触发脉冲特性：触发脉峰值电压：≥22V触发脉峰值电流：≥1.5A触发脉冲前沿陡度：≥2A/μS（逆变的触发脉冲变压器是外接的）5.12最大外型尺寸：260×190×40mm。5.13故障信号输出：控制板在检测到故障信号时，输出一组接点信号，该接点容量为AC：5A/220V：DC：10A/28V。6、电路原理整个控制电路除逆变末级触发单元外，做成一块印刷电路板结构。功能上包括电源、整流触发、调节器、逆变触发、启动演算等，除调节器为模拟运算电路外，其余均为数字电路。组成该控制板的核心集成电路为U10，型号为MPU它是一块专用大规模数字集成电路，有3路时钟输入口，35路输入/输出口，内部功能包括整流移相触发、相序自适应、逆变触发、逆变引前角锁定、逆变重复起动、过流保护、过压保护、缺相保护、水压低保护、水温高保护控制板欠压保护，另外还有二个外部故障输入保护。6.1整流触发工作原理这部分电路包括三相同步、相序自适应、压控时钟、数字触发、末级驱动等电路。三相同步信号直接由晶闸管的门极引线K4、K6、K2从主回路的三相进线上取得，由R8、C5、R9、C6、R10、C7进行滤波，再经6只光电耦合器进行电位隔离，获得6个相位互差60度的矩形波同步信号，输入到U10的输入口。在U10的内部有相序自适应电路，确保了中频电源的三相交流输入可以不分相序。6.2逆变部分工作原理本电路逆变触发部分，采用的是特殊扫频式零压软起动，只需取一路中...
