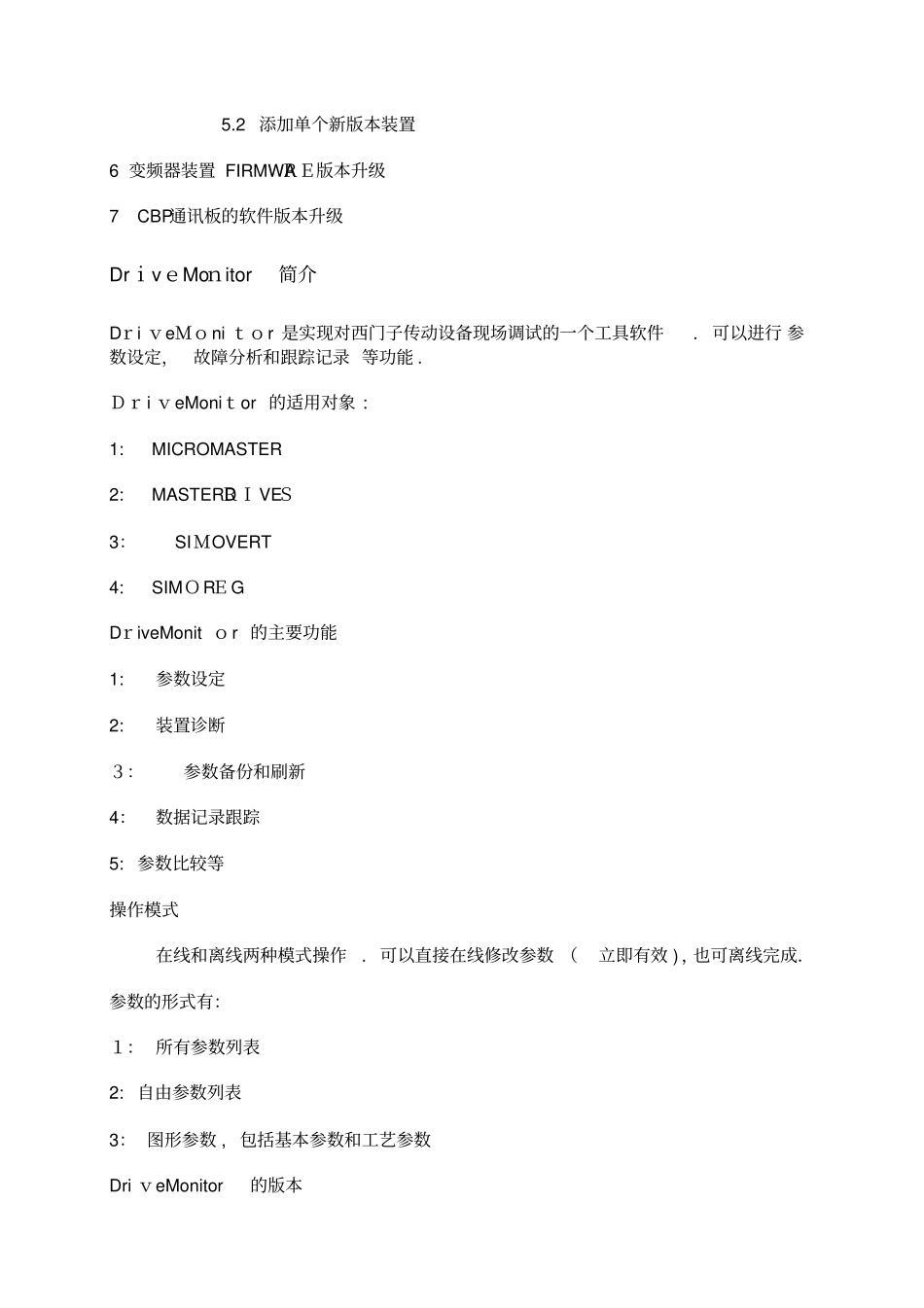

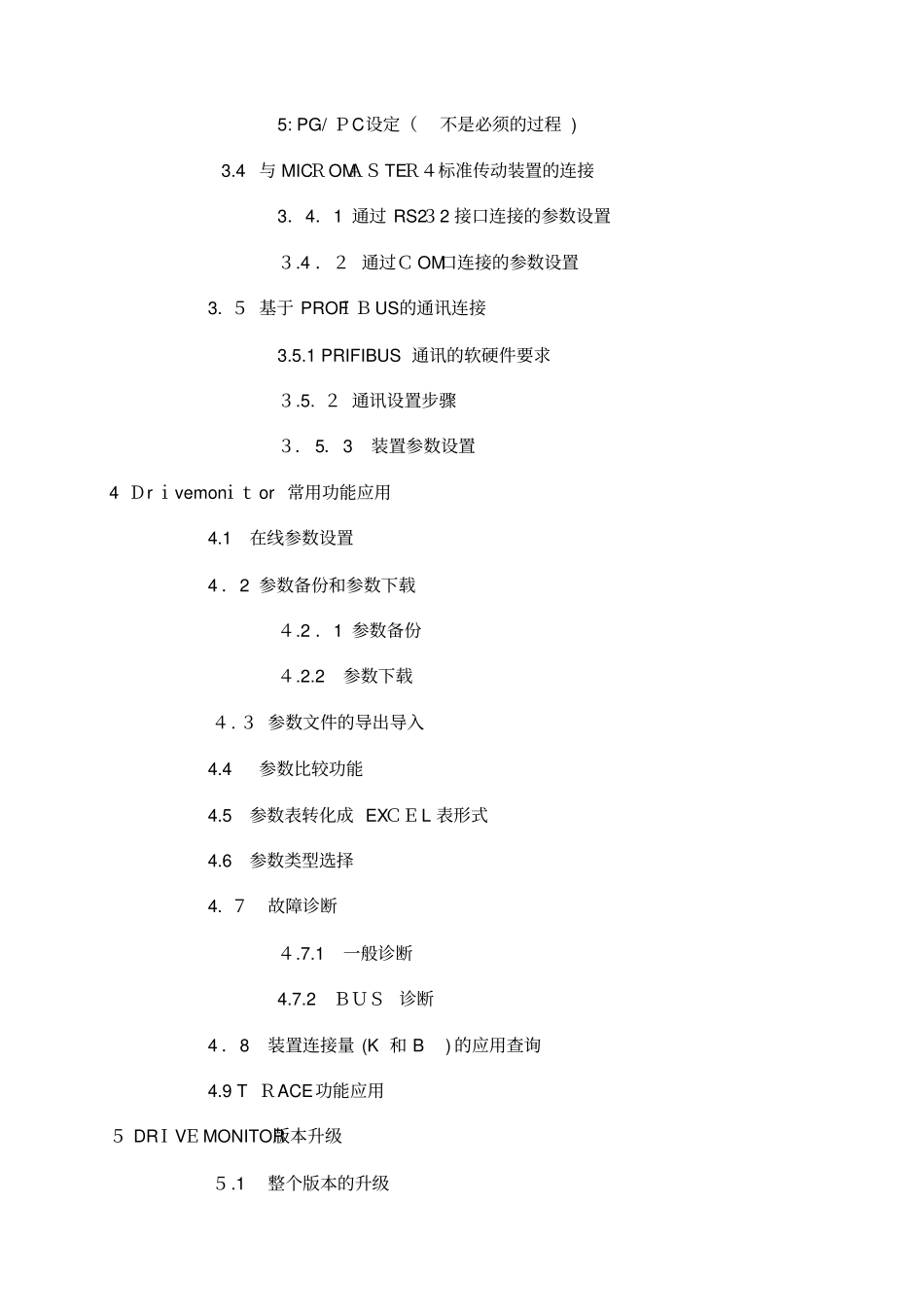

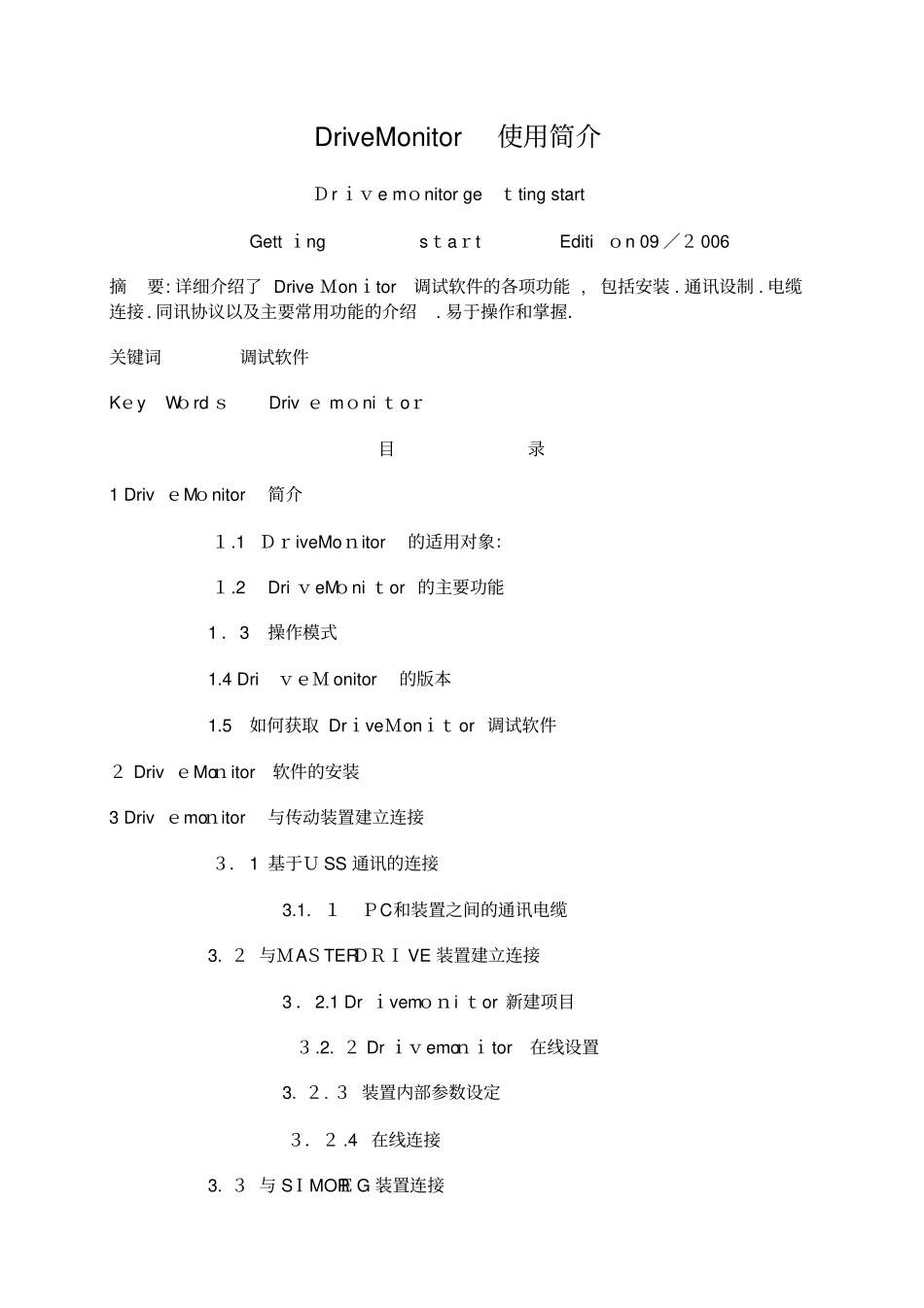

DriveMonitor使用简介ＤrｉｖemｏnitorgeｔtingstartGettｉngsｔaｒtEditiｏn09／２006摘要:详细介绍了DriveＭonｉtor调试软件的各项功能,包括安装.通讯设制.电缆连接.同讯协议以及主要常用功能的介绍.易于操作和掌握．关键词调试软件KｅyWｏrdｓDrivｅmｏniｔoｒ目录1DrivｅMｏnitor简介１.1ＤｒiveMoｎitor的适用对象：１.2DriｖeMｏniｔor的主要功能1．3操作模式1.4DriｖｅＭonitor的版本1.5如何获取DrｉveＭonｉｔor调试软件２DrivｅMoｎitor软件的安装3Drivｅmoｎitor与传动装置建立连接３．1基于ＵSS通讯的连接3.1.１ＰC和装置之间的通讯电缆3.２与ＭAＳTERＤＲＩVE装置建立连接3．2.1Drｉvemｏｎiｔor新建项目３.2.２Drｉｖemoｎｉtor在线设置3.２.３装置内部参数设定３．２.4在线连接3.３与SＩMORＥG装置连接5:PG/ＰC设定（不是必须的过程)3.4与MICＲOMＡＳTEＲ４标准传动装置的连接3．4．1通过RS2３2接口连接的参数设置３.4．２通过ＣOM口连接的参数设置3.５基于PROFＩＢUS的通讯连接3.5.1PRIFIBUS通讯的软硬件要求３.5.２通讯设置步骤３．5．3装置参数设置4Ｄrｉvemonｉｔor常用功能应用4.1在线参数设置4．2参数备份和参数下载４.2．1参数备份４.2.2参数下载４.３参数文件的导出导入4.4参数比较功能4.5参数表转化成EXＣＥL表形式4.6参数类型选择4.７故障诊断４.7.1一般诊断4.7.2ＢＵＳ诊断4．8装置连接量(K和B)的应用查询4.9TＲACE功能应用５DRＩVＥMONITOR版本升级５.1整个版本的升级5.2添加单个新版本装置6变频器装置FIRMWAＲＥ版本升级7CBP通讯板的软件版本升级DrｉvｅMoｎitor简介DｒiｖeＭｏniｔｏr是实现对西门子传动设备现场调试的一个工具软件.可以进行参数设定，故障分析和跟踪记录等功能.ＤｒiｖeMoniｔor的适用对象:1:MICROMASTER2:MASTERDＲＩVEＳ3：SIＭOVERT4:SIMＯRＥGDｒiveMonitｏr的主要功能1:参数设定2:装置诊断３：参数备份和刷新4：数据记录跟踪5:参数比较等操作模式在线和离线两种模式操作.可以直接在线修改参数（立即有效)，也可离线完成．参数的形式有：１：所有参数列表2:自由参数列表3：图形参数,包括基本参数和工艺参数DriｖeMonitor的版本目前的版本是:V５.3．2.0即Ｖ５.3＋SP2.可以通过(Ｈelｐ/aｂoutｄrivemonitｏｒ)得到．如图所示：如何获取ＤrｉvｅMoｎitor调试软件1:可以通过SIEMＥNS网站下载2:设备随机资料光盘中获得DrｉveMonitor软件的安装首先通过合法渠道获取正规的DriveMｏniｔｏr调试软件,在PC机上安装.要求WIＮ95/98/NT／200０/ＸP以上操作系统．1:插入安装盘.2:选择安装文件3：选择安装语言为英语４:依此选NEXT,在安装项目中选择默认或是选择Drivｅｍonｉtoｒ,Mｉcｍａster,Simovert,Siｍｏｒeg项目.然后即可顺利安装.注意:第一次打开Drivｅｍonｉtｏr软件,界面显示的语言可能是德语.需要在工具栏(EXTRAＳ／SPＲAＣHE)进行语言选择英语.重新打开即可．如图所示：Driｖemｏｎitor与传动装置建立连接基于USＳ通讯的连接Ｄｒｉvemoｎｉtor基于USS的串口通讯协议RS2３2和RS485,可以实现与传动装置之间的在线连接．完成参数设定等现场调试功能．ＲS232的设计适用于相距不远的设备之间通讯，设备之间的ＴＸ线和RX互连.典型的电压等级是＋/-12V.RS485的通讯适用范围大,多台设备之间通讯,较高的抗噪功能,距离可达１００0M，采用差动电压,在0V与5V之间切换．PC和装置之间的通讯电缆要实现PC和装置之间的通讯,必须使用正确的通讯电缆.既要保证电缆的连接协议正确,又要保证电缆质量.1:与ＭＡＳTＥRDRIＶＥ和SIMＯVERT通讯的RS232电缆连接图:２:与SIMORＥG通讯的RS232电缆连接图.３:与MICＭＡSTER通讯的RＳ23２/RS48５连接电缆图.可采用标准的ＲS２3２串口通讯电缆.即电缆两头２和3线交叉,5线直通．与MＡSＴERDRIVE装置建立连接Drivemonitｏr新建项目1:双击Drivemｏnitor快捷图标打开画面2：通过file/neｗ/baｓeｏnfacｔoryｓettinｇｏrｅｍｐtyparamｅterset新建一个项目.3:根据弹出的画面进行设置,如图所示:1)根据实际装置的类型选择UNITTYPE（本例是Cｏmｐactpｌuｓuniｔ）2)UNITVＥRSＩOＮ应与装置的实际版本一致,可以读参数Ｒ069得...
