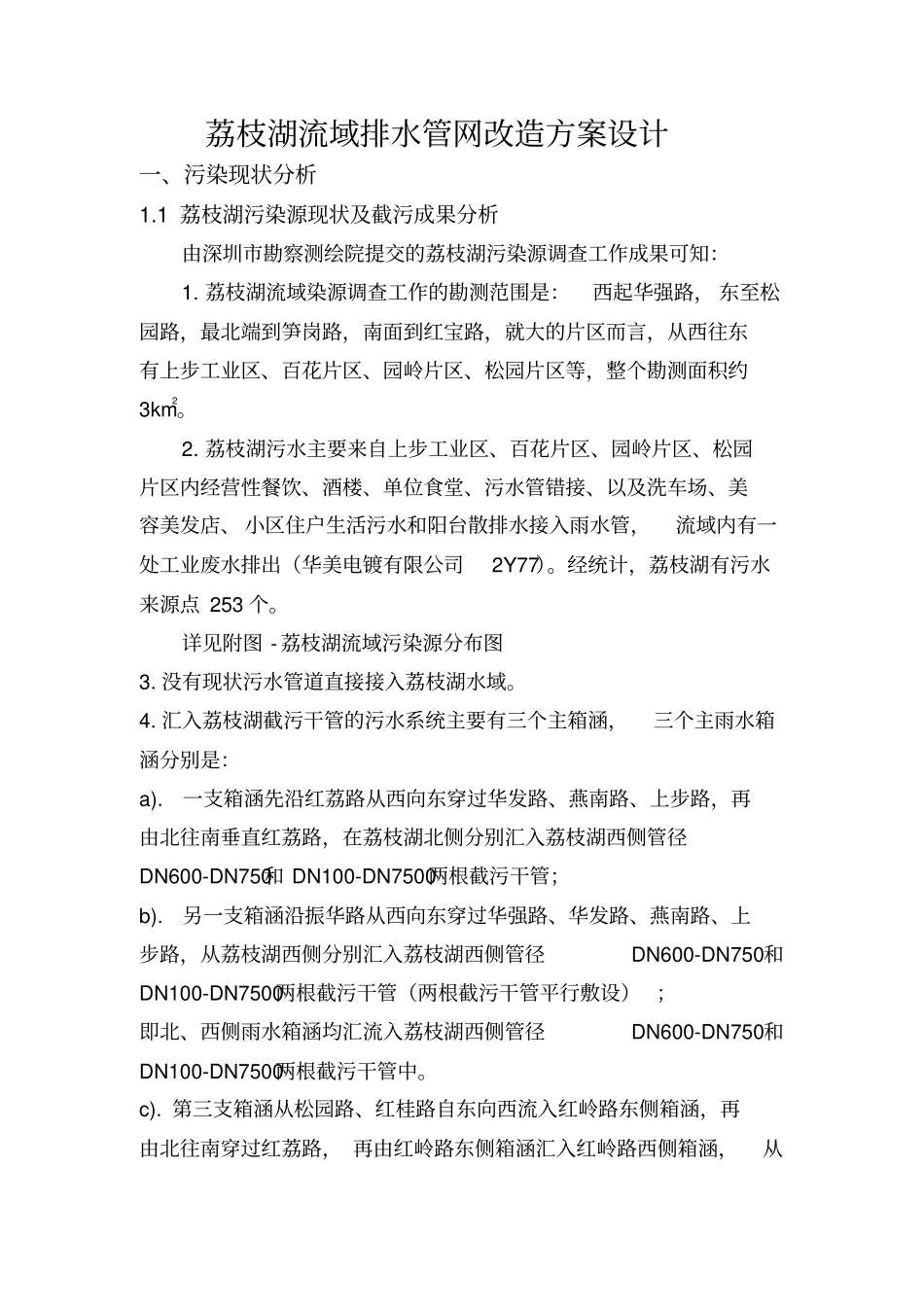

荔枝湖流域排水管网改造方案设计一、污染现状分析1.1荔枝湖污染源现状及截污成果分析由深圳市勘察测绘院提交的荔枝湖污染源调查工作成果可知：1.荔枝湖流域染源调查工作的勘测范围是：西起华强路，东至松园路，最北端到笋岗路，南面到红宝路，就大的片区而言，从西往东有上步工业区、百花片区、园岭片区、松园片区等，整个勘测面积约3km2。2.荔枝湖污水主要来自上步工业区、百花片区、园岭片区、松园片区内经营性餐饮、酒楼、单位食堂、污水管错接、以及洗车场、美容美发店、小区住户生活污水和阳台散排水接入雨水管，流域内有一处工业废水排出（华美电镀有限公司2Y77）。经统计，荔枝湖有污水来源点253个。详见附图-荔枝湖流域污染源分布图3.没有现状污水管道直接接入荔枝湖水域。4.汇入荔枝湖截污干管的污水系统主要有三个主箱涵，三个主雨水箱涵分别是：a).一支箱涵先沿红荔路从西向东穿过华发路、燕南路、上步路，再由北往南垂直红荔路，在荔枝湖北侧分别汇入荔枝湖西侧管径DN600-DN750和DN100-DN7500两根截污干管；b).另一支箱涵沿振华路从西向东穿过华强路、华发路、燕南路、上步路，从荔枝湖西侧分别汇入荔枝湖西侧管径DN600-DN750和DN100-DN7500两根截污干管（两根截污干管平行敷设）；即北、西侧雨水箱涵均汇流入荔枝湖西侧管径DN600-DN750和DN100-DN7500两根截污干管中。c).第三支箱涵从松园路、红桂路自东向西流入红岭路东侧箱涵，再由北往南穿过红荔路，再由红岭路东侧箱涵汇入红岭路西侧箱涵，从荔枝湖东侧分别汇入荔枝湖东侧管径DN1200和DN1500的两根截污干管。荔枝湖四根截污干管最终合汇入红岭路东侧箱涵，箱涵接至深圳河，旱季时箱涵内的污水在深圳河上的出口处拦截送往滨河污水厂处理。1).旱季时污水均被截污干管截走；2).雨季时尽管荔枝湖截污干管采用了５倍的截流倍数，当暴雨强度大到一定的程度，不可避免地雨水箱涵里的混合污水从溢流井的中溢流进湖内，污水中携带的油渣及粪便对湖水造成严重的污染，又由于湖内水体的水动力较差，自净能力有限，导致水质变差，甚至黑臭。这样一来不仅影响荔枝公园的环境景观，由此产生的臭气还严重影响了周边居民的日常生活。所以解决这一污染问题迫在眉睫。1.2排水管网改造可行的措施针对上述对荔枝湖污染原因，提出对现状排水管网改造可行的措施如下：（1）.对于在源头处污水错接入雨水管，且市政污水管网齐全的，在源头处进行纠错。（2）.对于阳台散排水（含清水）和在源头不能截污的，在下游适当位置进行截污。（3）.对于本来市政污水管网齐全且完备的情况下，单位或企业错排或乱排的可令其内部整改（如客家王酒店）。（4）.对于干道污水管错接入雨水管的，进行纠错。如松园路污水管错接入雨水管。（5）.对于因污水管堵塞、破损而导致污水流入雨水管的，对污水管进行疏导、修复。如：春满园酒楼附近污水管堵以及园岭东路W20处污水管破。（6）.整治荔枝湖公园花鸟市场和垃圾站的排水系统，避免冲洗水直接排放入荔枝湖内。由于截排的污水对湖的污染主要发生的雨季，所以上述第二项措施，雨季的时候仍不能杜绝混合污水进入雨水箱涵，最终污染湖水。即不能完全实现雨污分流。而且工程量较大，工程难度较高，投资较大，综合考虑此次不采用这一措施。二、排水管网改造方案设计2.1设计依据1)《深圳市荔枝湖水污染综合治理方案设计招标文件》2)《荔枝湖污染源调查报告书成果》3)《荔枝湖一、二期截污工程竣工图》4)城管办《荔枝湖的污染现状和治理现状分析》5)《室外排水设计规范》GBJ14-876)《给排水设计手册第五册城镇排水》7)其它现行有关规范、规程2.２设计原则1.从根源上解决问题2.基本实现雨污分流3.对改造的污水排放点实行就近接入4.充分利用地形,重力自流，避免提升2.３排水管网改造方案设计本次排水管网改造设计总结性地来说主要采用两种方法：1.纠错对象1）错接到雨水管道的污水排放点,且必须具备以下条件：a.污水排放点就近有市政污水管道b.市政污水管道上有管底高程上允许污水排放点接入的检查井c.可接入的市政污水管道的过水能力足以容纳污水排放点转输进入的污水量2)错接到污水检查井的雨水管道2.纠错方法１）新...
