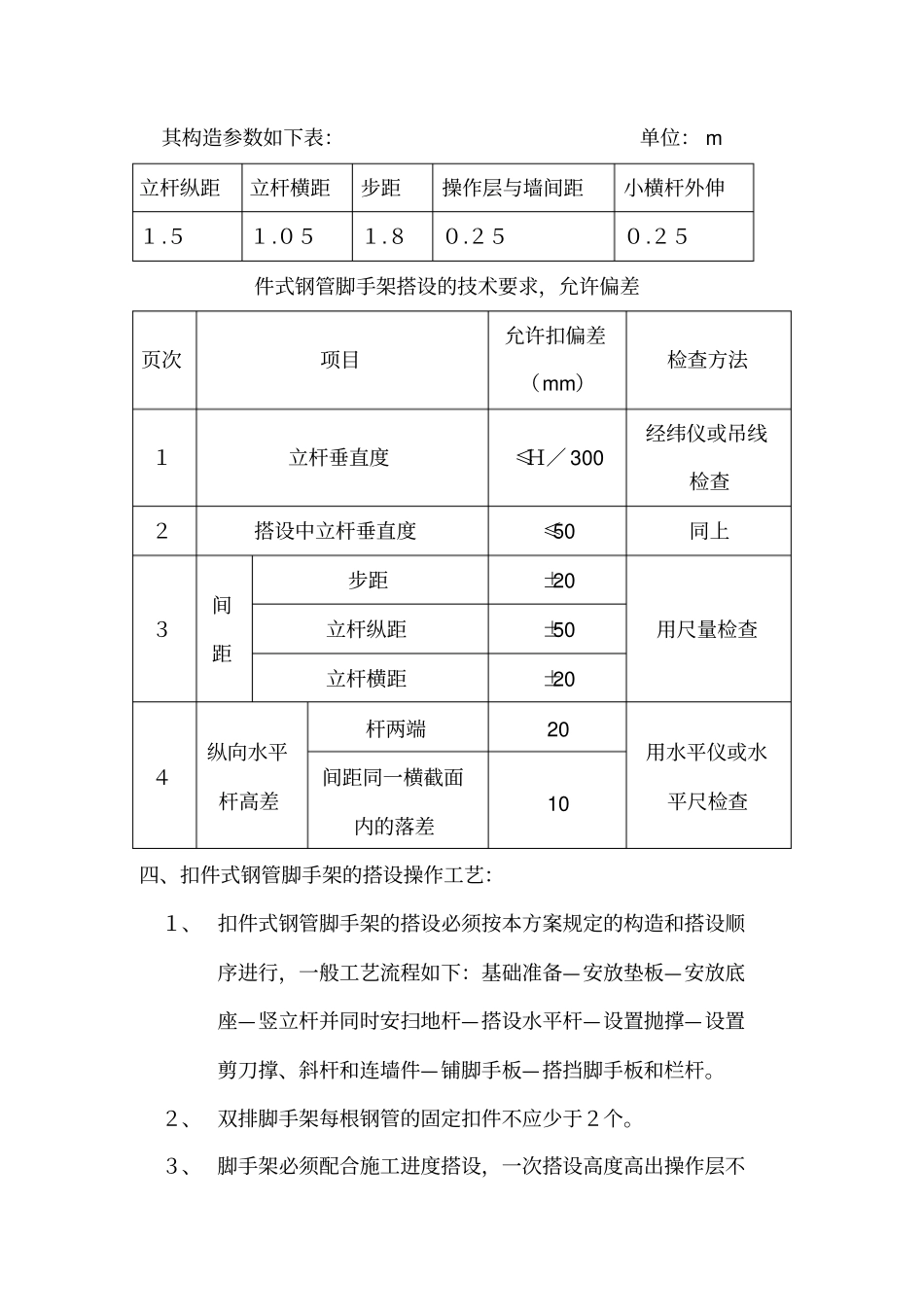

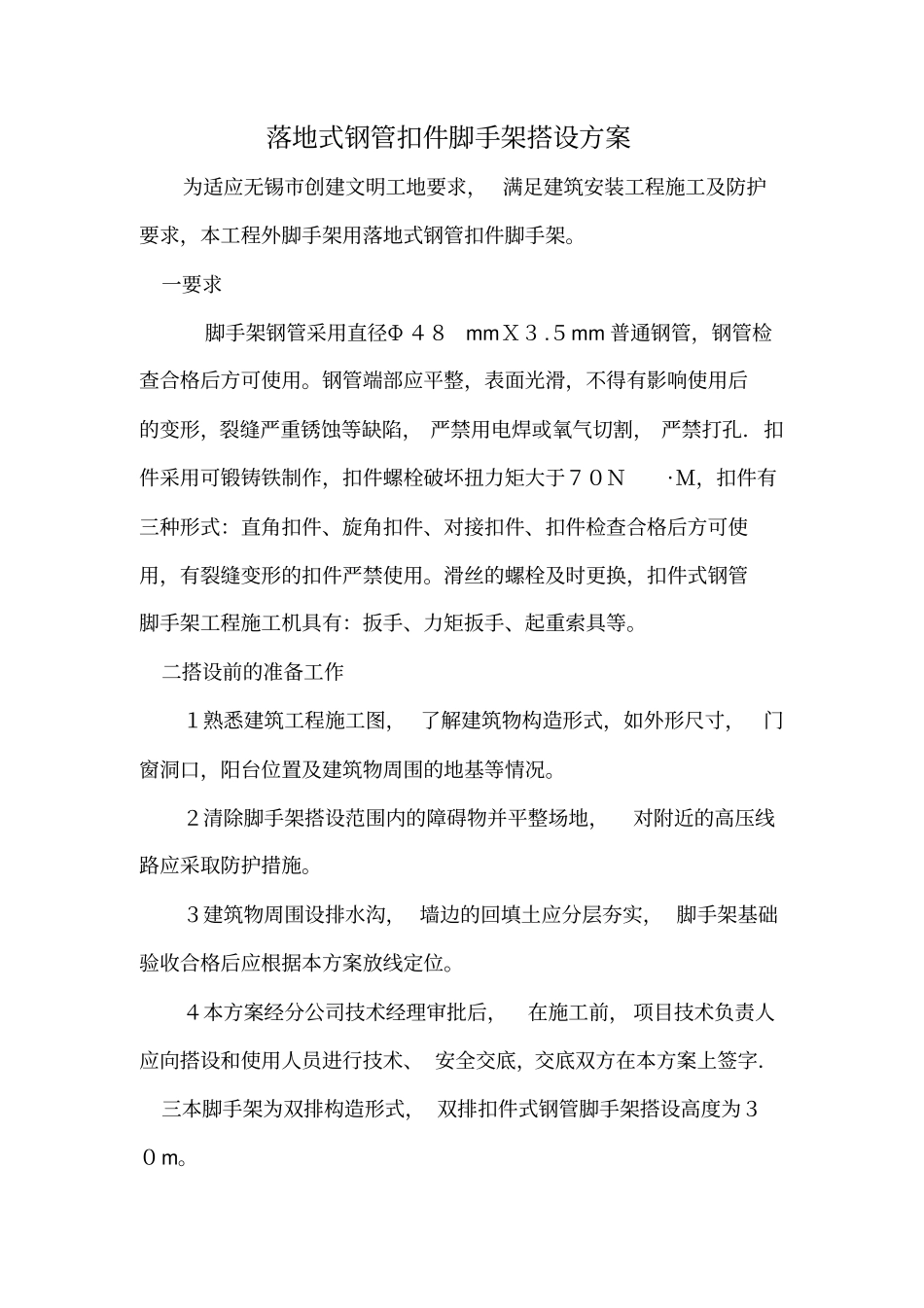

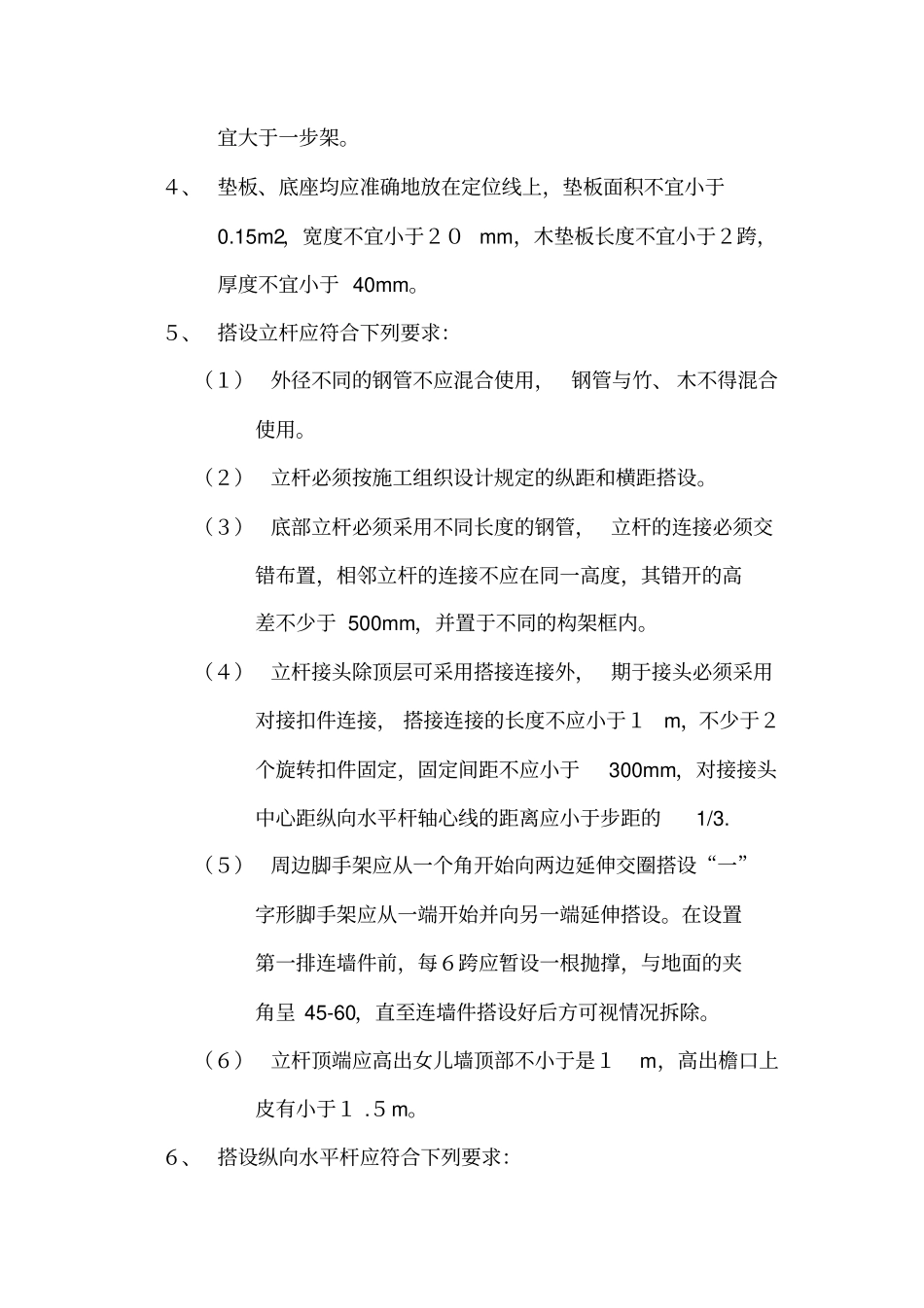

落地式钢管扣件脚手架搭设方案为适应无锡市创建文明工地要求，满足建筑安装工程施工及防护要求，本工程外脚手架用落地式钢管扣件脚手架。一要求脚手架钢管采用直径Φ４８mmＸ３.５mm普通钢管，钢管检查合格后方可使用。钢管端部应平整，表面光滑，不得有影响使用后的变形，裂缝严重锈蚀等缺陷，严禁用电焊或氧气切割，严禁打孔．扣件采用可锻铸铁制作，扣件螺栓破坏扭力矩大于７０Ｎ·Ｍ，扣件有三种形式：直角扣件、旋角扣件、对接扣件、扣件检查合格后方可使用，有裂缝变形的扣件严禁使用。滑丝的螺栓及时更换，扣件式钢管脚手架工程施工机具有：扳手、力矩扳手、起重索具等。二搭设前的准备工作１熟悉建筑工程施工图，了解建筑物构造形式，如外形尺寸，门窗洞口，阳台位置及建筑物周围的地基等情况。２清除脚手架搭设范围内的障碍物并平整场地，对附近的高压线路应采取防护措施。３建筑物周围设排水沟，墙边的回填土应分层夯实，脚手架基础验收合格后应根据本方案放线定位。４本方案经分公司技术经理审批后，在施工前，项目技术负责人应向搭设和使用人员进行技术、安全交底，交底双方在本方案上签字．三本脚手架为双排构造形式，双排扣件式钢管脚手架搭设高度为３０m。其构造参数如下表：单位：m立杆纵距立杆横距步距操作层与墙间距小横杆外伸１.５１.０５１.８０.２５０.２５件式钢管脚手架搭设的技术要求，允许偏差页次项目允许扣偏差（mm）检查方法１立杆垂直度≤Ｈ／300经纬仪或吊线检查２搭设中立杆垂直度≤50同上３间距步距±20用尺量检查立杆纵距±50立杆横距±20４纵向水平杆高差杆两端20用水平仪或水平尺检查间距同一横截面内的落差10四、扣件式钢管脚手架的搭设操作工艺：１、扣件式钢管脚手架的搭设必须按本方案规定的构造和搭设顺序进行，一般工艺流程如下：基础准备—安放垫板—安放底座—竖立杆并同时安扫地杆—搭设水平杆—设置抛撑—设置剪刀撑、斜杆和连墙件—铺脚手板—搭挡脚手板和栏杆。２、双排脚手架每根钢管的固定扣件不应少于２个。３、脚手架必须配合施工进度搭设，一次搭设高度高出操作层不宜大于一步架。４、垫板、底座均应准确地放在定位线上，垫板面积不宜小于0.15m2，宽度不宜小于２０mm，木垫板长度不宜小于２跨，厚度不宜小于40mm。５、搭设立杆应符合下列要求：（１）外径不同的钢管不应混合使用，钢管与竹、木不得混合使用。（２）立杆必须按施工组织设计规定的纵距和横距搭设。（３）底部立杆必须采用不同长度的钢管，立杆的连接必须交错布置，相邻立杆的连接不应在同一高度，其错开的高差不少于500mm，并置于不同的构架框内。（４）立杆接头除顶层可采用搭接连接外，期于接头必须采用对接扣件连接，搭接连接的长度不应小于１m，不少于２个旋转扣件固定，固定间距不应小于300mm，对接接头中心距纵向水平杆轴心线的距离应小于步距的1/3.（５）周边脚手架应从一个角开始向两边延伸交圈搭设“一”字形脚手架应从一端开始并向另一端延伸搭设。在设置第一排连墙件前，每６跨应暂设一根抛撑，与地面的夹角呈45-60，直至连墙件搭设好后方可视情况拆除。（６）立杆顶端应高出女儿墙顶部不小于是１m，高出檐口上皮有小于１.５m。６、搭设纵向水平杆应符合下列要求：（１）纵向水平杆应水平设置，钢管长度不宜小于３跨。（２）接头宜采用对接扣件连接，内外两根相邻纵向水平杆的接头不应在同步同跨内，上下两个相邻接头应错开一跨，其错开的水平距离不应小于５００mm，个接头中心距立杆轴心线距离应小于纵距的1/3。当采用搭接时，其搭接长度不应小于１m，不小于２个旋转扣件固定，其固定的间距不应小于８００mm，扣件中心至杆端的距离不应小于１５０mm。（３）纵向水平杆与立杆相交处必须用直角扣件与立杆固定。（４）沿建筑物周围搭设的脚手架应采用闭合形式，脚手架的同一步纵向水平杆必须四周交圈。７、搭设横向水平杆应符合想列要求：（１）采用竹芭脚手板时宜架设在纵向水平杆的下方。凡立杆与纵向水平杆相交处均必须设置一根横向水平杆，严禁任意拆除。跨度中间的横向水平杆根据需要设置。（２）脚手架横抽水平杆外端伸出纵向水平杆不应小于250m...
