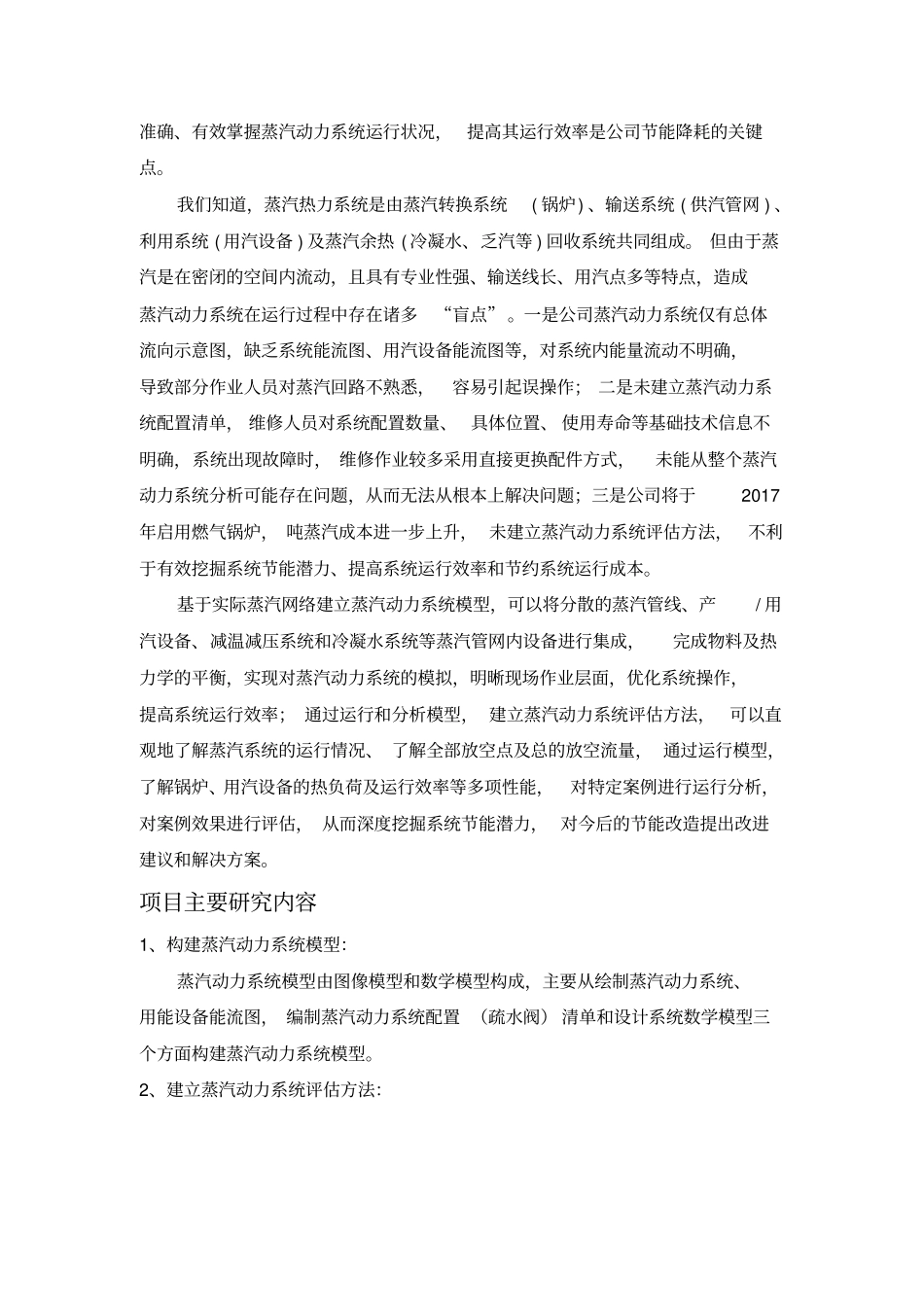

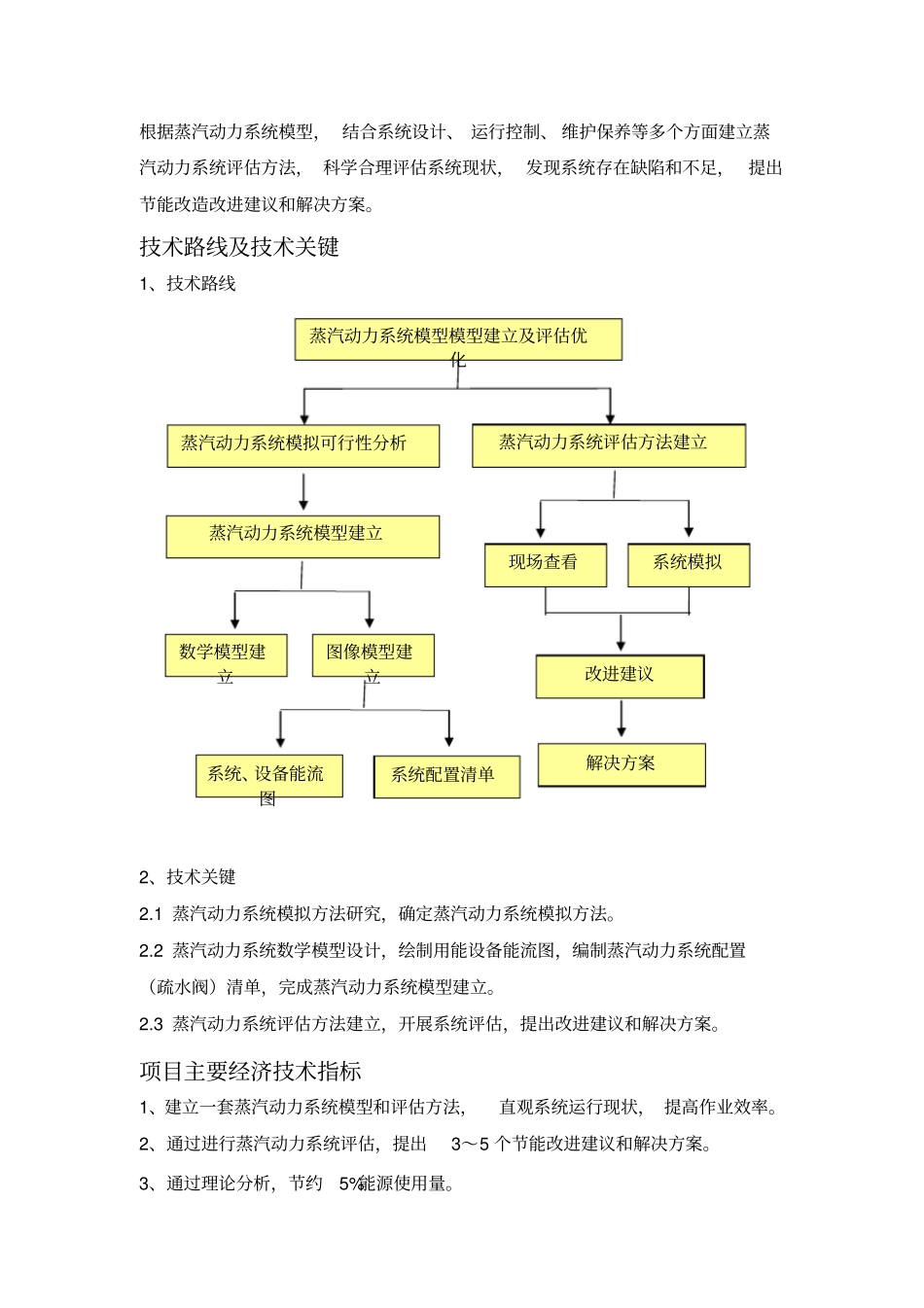

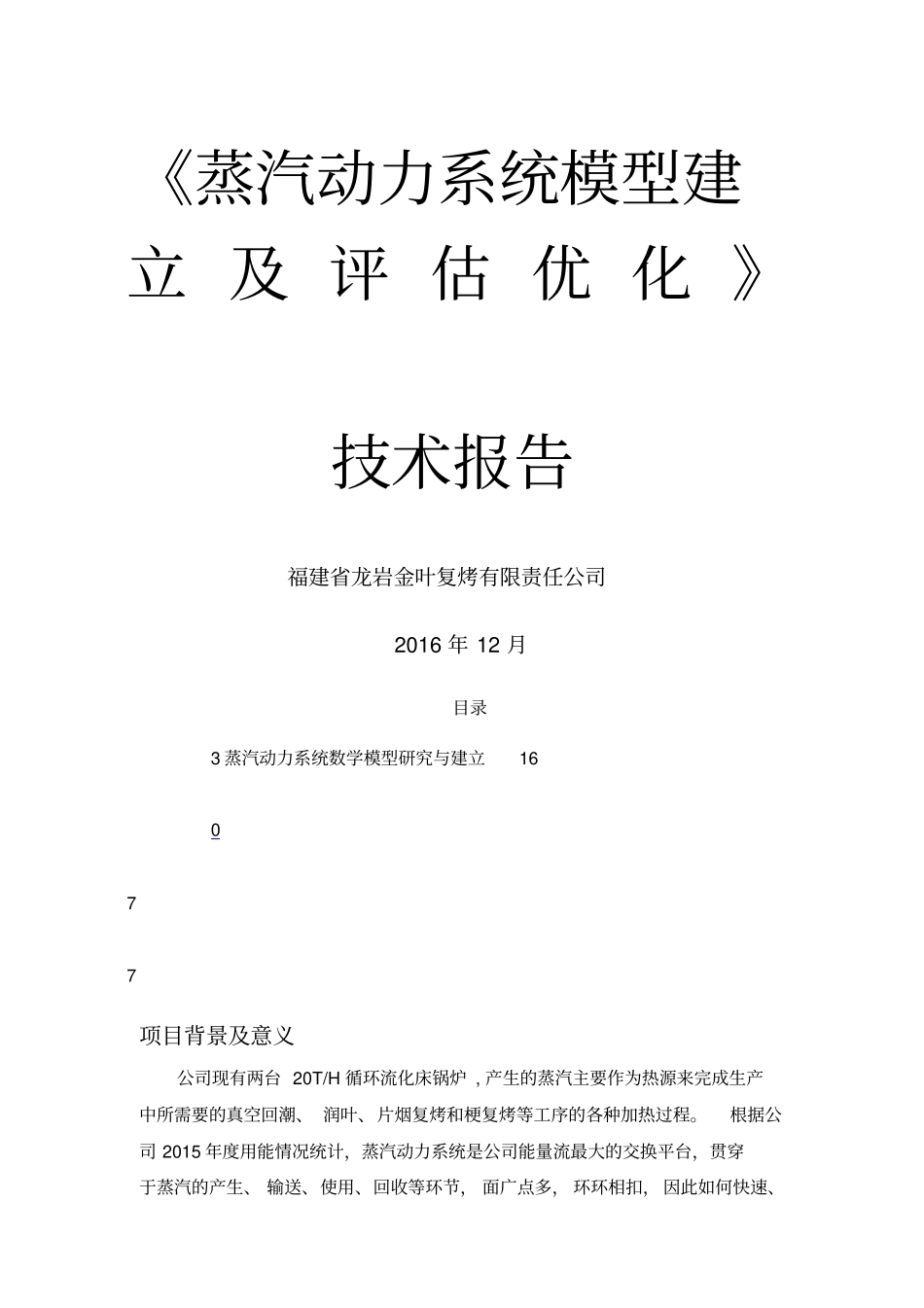

《蒸汽动力系统模型建立及评估优化》技术报告福建省龙岩金叶复烤有限责任公司2016年12月目录3蒸汽动力系统数学模型研究与建立16077项目背景及意义公司现有两台20T/H循环流化床锅炉,产生的蒸汽主要作为热源来完成生产中所需要的真空回潮、润叶、片烟复烤和梗复烤等工序的各种加热过程。根据公司2015年度用能情况统计，蒸汽动力系统是公司能量流最大的交换平台，贯穿于蒸汽的产生、输送、使用、回收等环节，面广点多，环环相扣，因此如何快速、准确、有效掌握蒸汽动力系统运行状况，提高其运行效率是公司节能降耗的关键点。我们知道，蒸汽热力系统是由蒸汽转换系统(锅炉)、输送系统(供汽管网)、利用系统(用汽设备)及蒸汽余热(冷凝水、乏汽等)回收系统共同组成。但由于蒸汽是在密闭的空间内流动，且具有专业性强、输送线长、用汽点多等特点，造成蒸汽动力系统在运行过程中存在诸多“盲点”。一是公司蒸汽动力系统仅有总体流向示意图，缺乏系统能流图、用汽设备能流图等，对系统内能量流动不明确，导致部分作业人员对蒸汽回路不熟悉，容易引起误操作；二是未建立蒸汽动力系统配置清单，维修人员对系统配置数量、具体位置、使用寿命等基础技术信息不明确，系统出现故障时，维修作业较多采用直接更换配件方式，未能从整个蒸汽动力系统分析可能存在问题，从而无法从根本上解决问题；三是公司将于2017年启用燃气锅炉，吨蒸汽成本进一步上升，未建立蒸汽动力系统评估方法，不利于有效挖掘系统节能潜力、提高系统运行效率和节约系统运行成本。基于实际蒸汽网络建立蒸汽动力系统模型，可以将分散的蒸汽管线、产/用汽设备、减温减压系统和冷凝水系统等蒸汽管网内设备进行集成，完成物料及热力学的平衡，实现对蒸汽动力系统的模拟，明晰现场作业层面，优化系统操作，提高系统运行效率；通过运行和分析模型，建立蒸汽动力系统评估方法，可以直观地了解蒸汽系统的运行情况、了解全部放空点及总的放空流量，通过运行模型，了解锅炉、用汽设备的热负荷及运行效率等多项性能，对特定案例进行运行分析，对案例效果进行评估，从而深度挖掘系统节能潜力，对今后的节能改造提出改进建议和解决方案。项目主要研究内容1、构建蒸汽动力系统模型：蒸汽动力系统模型由图像模型和数学模型构成，主要从绘制蒸汽动力系统、用能设备能流图，编制蒸汽动力系统配置（疏水阀）清单和设计系统数学模型三个方面构建蒸汽动力系统模型。2、建立蒸汽动力系统评估方法：根据蒸汽动力系统模型，结合系统设计、运行控制、维护保养等多个方面建立蒸汽动力系统评估方法，科学合理评估系统现状，发现系统存在缺陷和不足，提出节能改造改进建议和解决方案。技术路线及技术关键1、技术路线2、技术关键2.1蒸汽动力系统模拟方法研究，确定蒸汽动力系统模拟方法。2.2蒸汽动力系统数学模型设计，绘制用能设备能流图，编制蒸汽动力系统配置（疏水阀）清单，完成蒸汽动力系统模型建立。2.3蒸汽动力系统评估方法建立，开展系统评估，提出改进建议和解决方案。项目主要经济技术指标1、建立一套蒸汽动力系统模型和评估方法，直观系统运行现状，提高作业效率。2、通过进行蒸汽动力系统评估，提出3～5个节能改进建议和解决方案。3、通过理论分析，节约5%能源使用量。蒸汽动力系统模拟可行性分析蒸汽动力系统评估方法建立蒸汽动力系统模型建立数学模型建立图像模型建立现场查看系统模拟改进建议解决方案系统、设备能流图系统配置清单蒸汽动力系统模型模型建立及评估优化结果与分析蒸汽动力系统模拟可行性分析随着世界范围内能源危机的出现，如何有效利用能源已经成为现代工业生产的一个重要课题。蒸汽动力系统是过程工业企业的重要组成部分,其设计水平、运行和控制性能对过程工业的能量利用效率和经济性具有重要影响,在过去的30多年里,蒸汽动力系统的研究一直是国内外学者研究的热点。近年来，国内许多大型的石化企业对其蒸汽动力系统开展建模研究和系统优化，取得了一定效益。因此，如何学习借鉴石化企业建模经验，结合公司蒸汽动力系统实际，科学建立蒸汽动力系统模型是一个值得进一步研究的课题。本项目通过对蒸汽动力系统的模拟，旨在为明晰...
