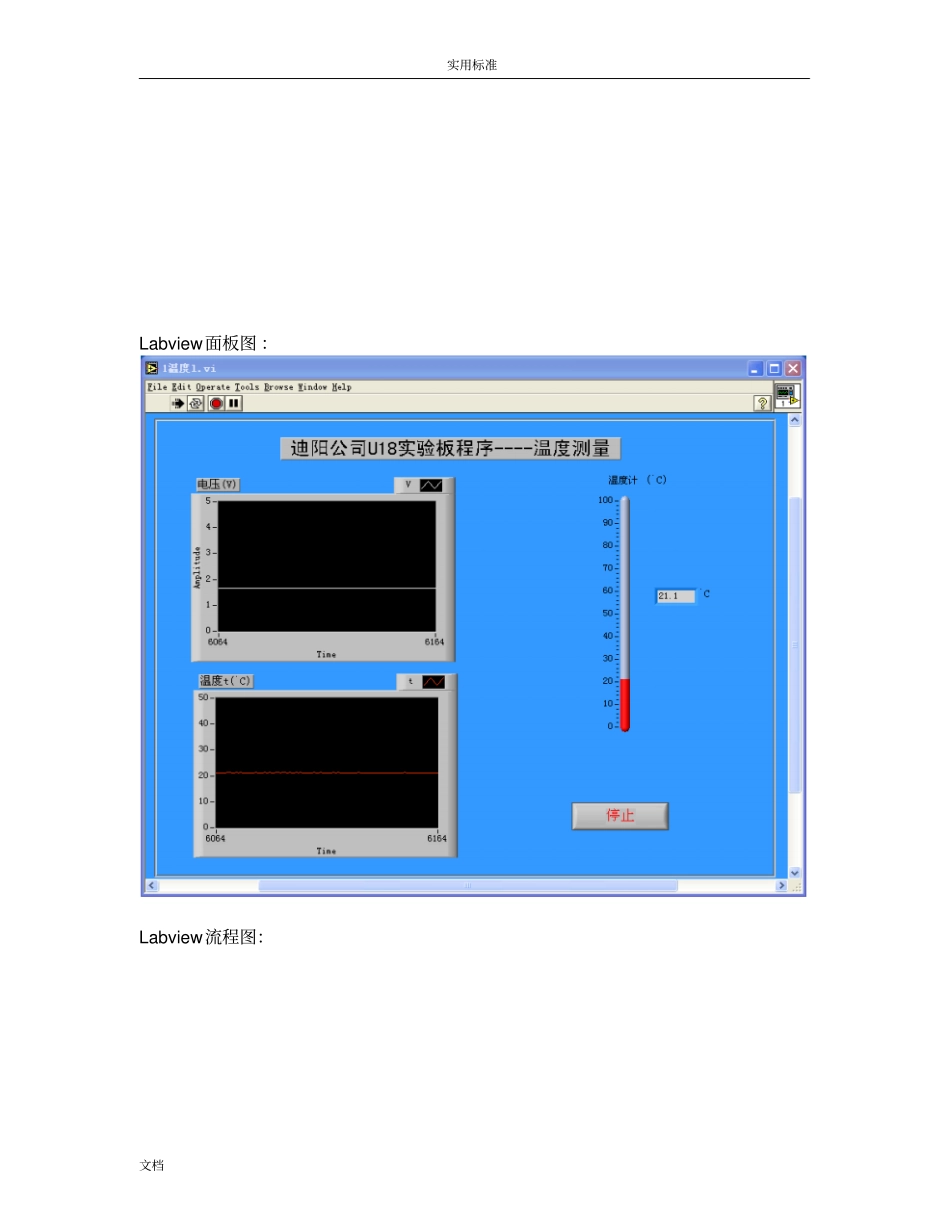

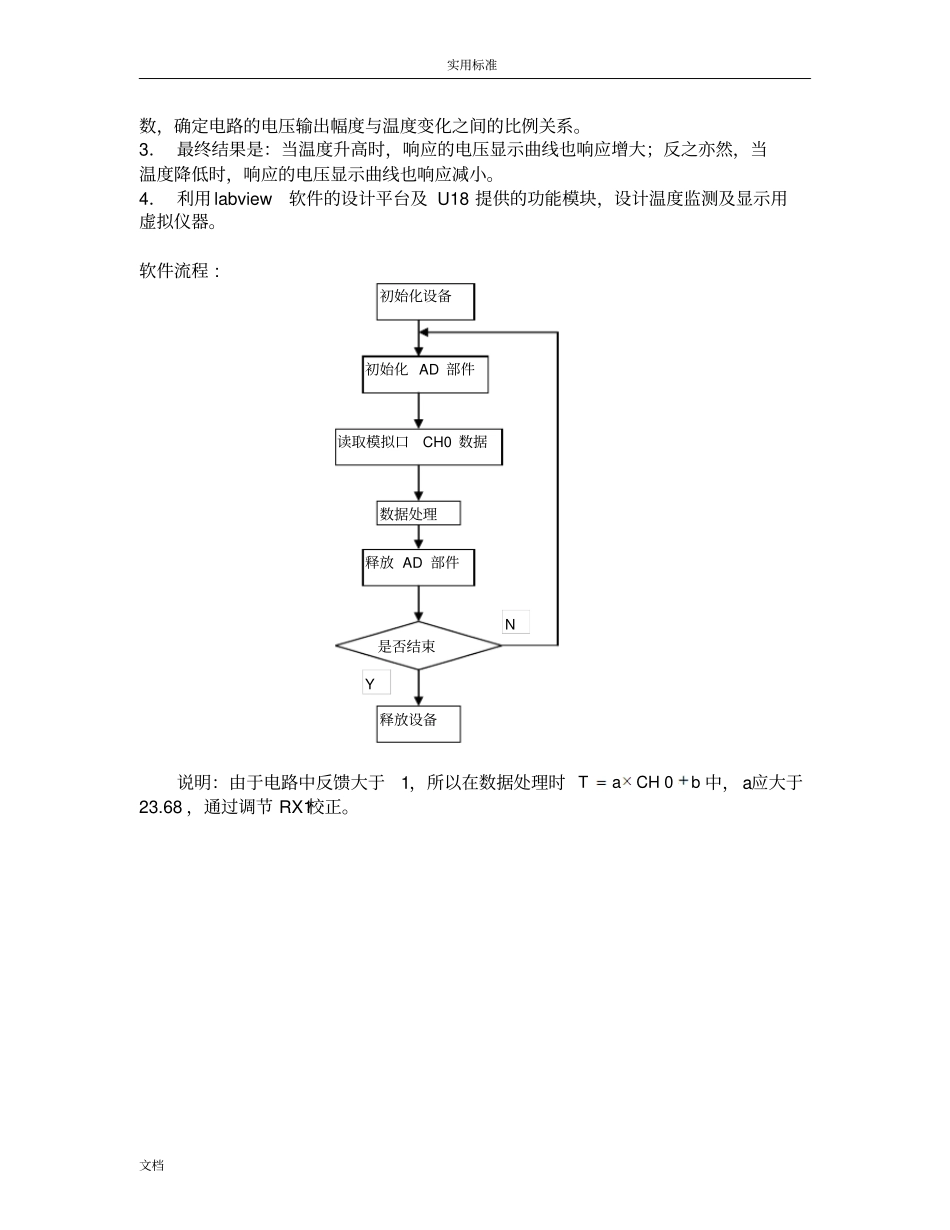

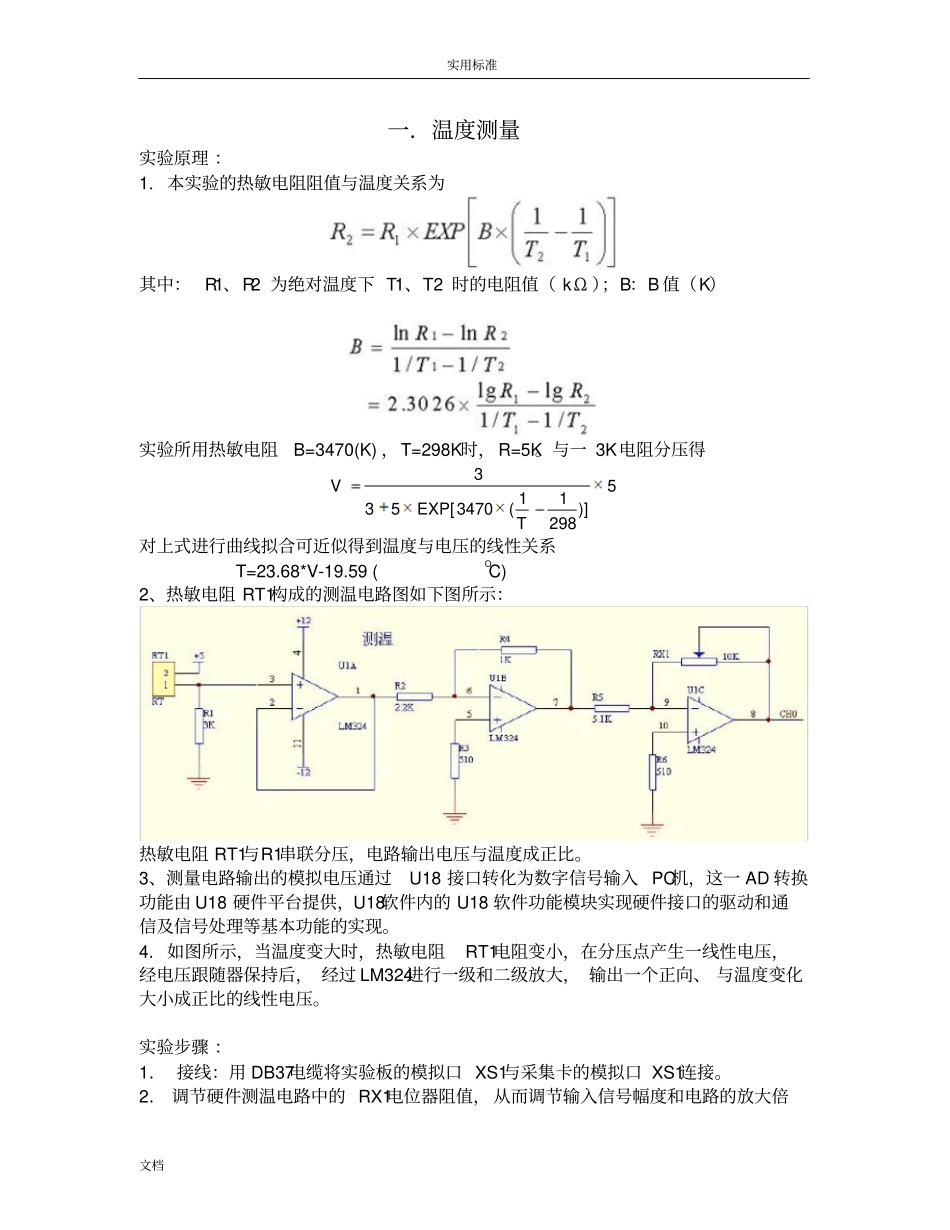

实用标准文档一．温度测量实验原理：1.本实验的热敏电阻阻值与温度关系为其中：R1、R2为绝对温度下T1、T2时的电阻值（kΩ）；B：B值（K）实验所用热敏电阻B=3470(K)，T=298K时，R=5K。与一3K电阻分压得5)]29811(3470[533TEXPV对上式进行曲线拟合可近似得到温度与电压的线性关系T=23.68*V-19.59(OC)2、热敏电阻RT1构成的测温电路图如下图所示：热敏电阻RT1与R1串联分压，电路输出电压与温度成正比。3、测量电路输出的模拟电压通过U18接口转化为数字信号输入PC机，这一AD转换功能由U18硬件平台提供，U18软件内的U18软件功能模块实现硬件接口的驱动和通信及信号处理等基本功能的实现。4.如图所示，当温度变大时，热敏电阻RT1电阻变小，在分压点产生一线性电压，经电压跟随器保持后，经过LM324进行一级和二级放大，输出一个正向、与温度变化大小成正比的线性电压。实验步骤：1．接线：用DB37电缆将实验板的模拟口XS1与采集卡的模拟口XS1连接。2．调节硬件测温电路中的RX1电位器阻值，从而调节输入信号幅度和电路的放大倍实用标准文档数，确定电路的电压输出幅度与温度变化之间的比例关系。3．最终结果是：当温度升高时，响应的电压显示曲线也响应增大；反之亦然，当温度降低时，响应的电压显示曲线也响应减小。4．利用labview软件的设计平台及U18提供的功能模块，设计温度监测及显示用虚拟仪器。软件流程:说明：由于电路中反馈大于1，所以在数据处理时bCHaT0中，a应大于23.68，通过调节RX1校正。初始化设备初始化AD部件读取模拟口CH0数据数据处理释放AD部件是否结束YN释放设备实用标准文档Labview面板图：Labview流程图：实用标准文档二.光强检测与控制实验原理：当U18的DA0端为5V时，发光二极管不发光。当U18的DA0端为0V时，发光二极管发光，其光强通过电阻RX2进行调节，所发出的光经过光敏电阻接收，光敏电阻值与光强成反比。当光强增大时，光敏电阻阻值减小；当光强减弱时，光敏电阻实用标准文档阻值增大。光敏电阻上产生变化的电压，该电压通过U2ALM358放大输出至CH1。实验步骤：1．接线：用DB37电缆将实验板模拟口XS1与采集卡模拟口XS1连接。2．控制U18的DA0端，使其输出0V电压，发光二极管发光，通过屏幕观察通过CH1端输入的光强信号波形；改变DA0输出电压，通过屏幕观察通过CH1端输入的光强信号波形。3．结果：当发光二极管光强增大时，屏幕显示的光强信号减小；当发光二极管光强减小时，屏幕显示的光强信号增大。软件流程初始化设备初始化AD部件读取模拟口CH1数据数据处理释放AD部件输出模拟量到DA0是否结束释放设备NY实用标准文档Labview面板图：Labview流程图：实用标准文档三.红绿灯系统实验原理：实用标准文档U18通过DO0、DO1、DO2输出高电平或低电平信号，通过U9ULN2003器件反向后，分别驱动D6红灯、D7黄灯、D8绿灯开始发光或结束发光，同时，U18通过设置DO7~DO13端为高电平或低电平信号，通过U10ULN2003分别反向驱动DIG1数码管a~g各段显示相应的数码信息，最终实现当某一灯亮时，数码管从某一数值开始倒记时。实验步骤：1．接线：用电缆将实验板数字口XS2与采集卡数字口连接。2．调试与结果：通过U18应用软件控制U18的DO0、DO1、DO2端的高或低电平状态，点亮红、黄、绿三盏灯中的一只，同时控制U18的DO7~DO13端的高或低电平状态，显示某一数值，并按每秒减1的规则控制数码管显示相应的数值。3．整个显示过程是：红灯亮，同时数码管从某一初始值按每秒减1的规则显示—>当显示值为0时，红灯暗，黄灯亮，同时数码管从某一初始值按每秒减1的规则显示—>当显示值为0时，黄灯暗，绿灯亮，同时数码管从某一初始值按每秒减1的规则显示—>当显示值为0时，绿灯暗，黄灯亮，同时数码管从某一初始值按每秒减1的规则显示—>当显示值为0时，黄灯暗，红灯亮，同时数码管从某一初始值按每秒减1的规则显示。如此循环往复。软件流程初始化设备流程选择i=？0红灯亮是否结束黄灯亮绿灯亮黄灯亮123YN实用标准文档说明：时间显示采用CASE结构进行7段译码输出至数码管D8~D14。Labview面板图：实用标准文档Labview流程图：四.红外传输实用标准文档实验原理：如图所示，U13CD4060B通过外接晶振电路...
