西农材料力学三套考试试题及答案并附公式VIP免费

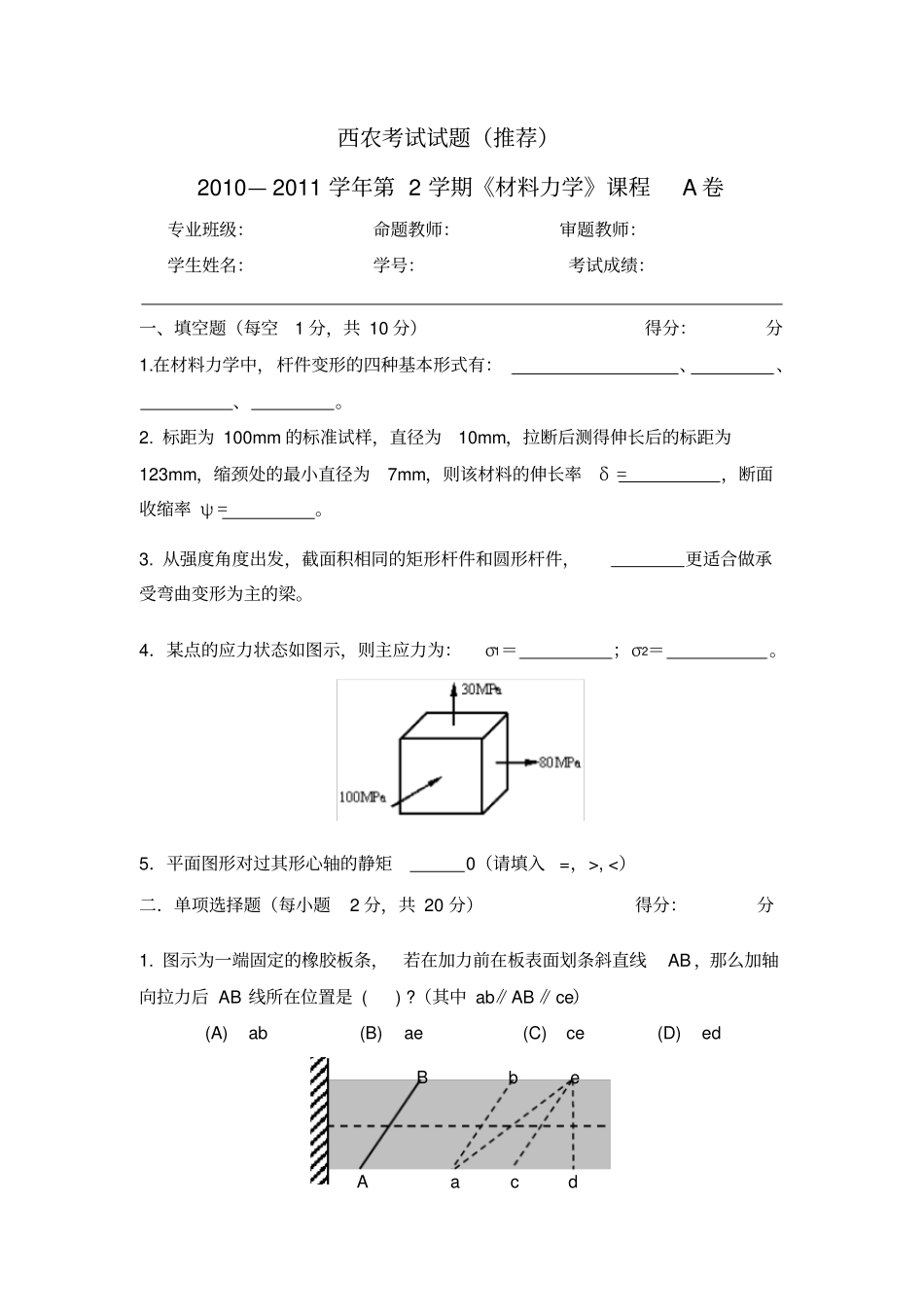

西农材料力学三套考试试题及答案并附公式_第1页
1/50

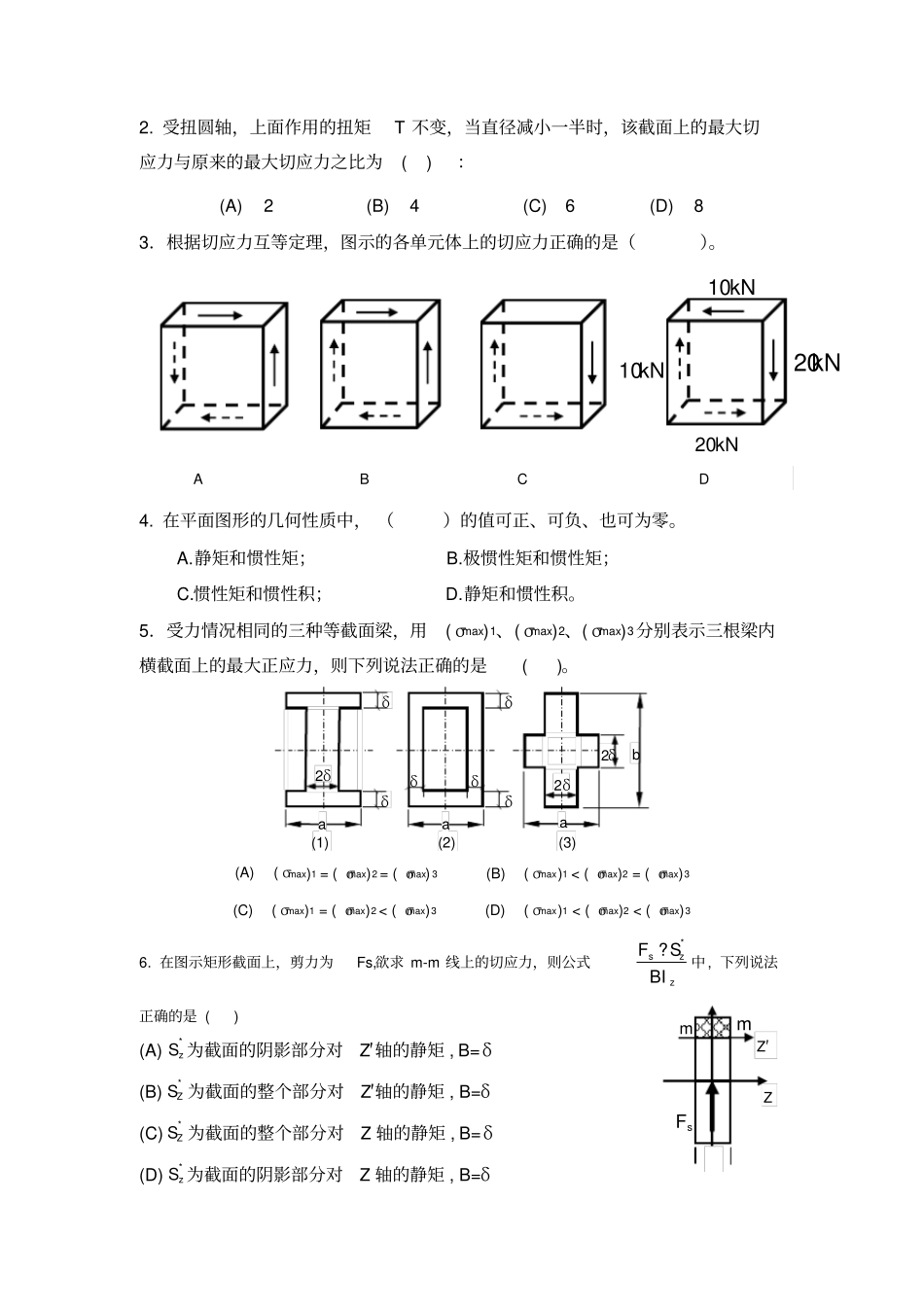

西农材料力学三套考试试题及答案并附公式_第2页
2/50

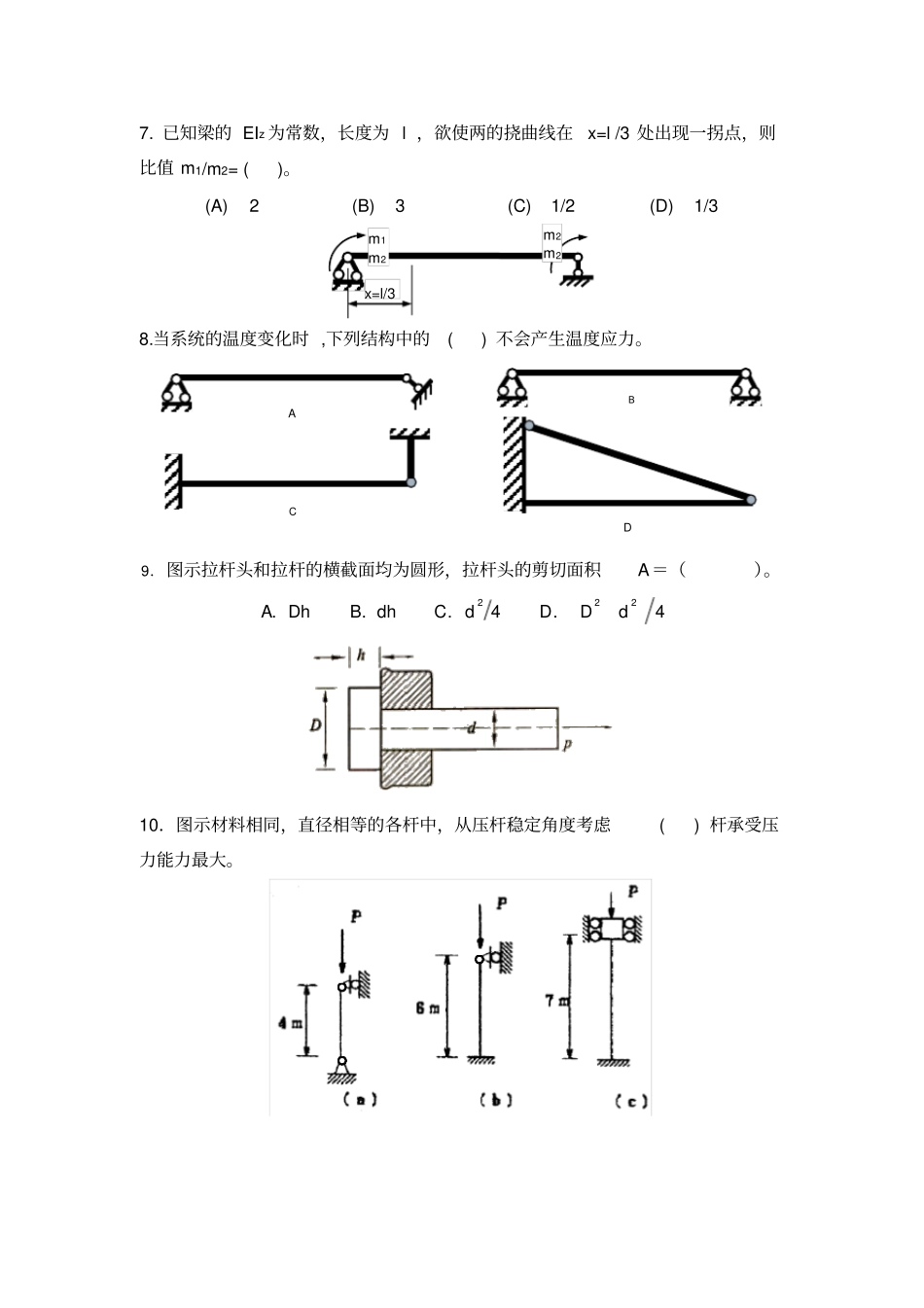

西农材料力学三套考试试题及答案并附公式_第3页
3/50
西农考试试题(推荐)2010—2011学年第2学期《材料力学》课程A卷专业班级:命题教师:审题教师:学生姓名:学号:考试成绩:一、填空题(每空1分,共10分)得分:分1.在材料力学中,杆件变形的四种基本形式有:、、、。2.标距为100mm的标准试样,直径为10mm,拉断后测得伸长后的标距为123mm,缩颈处的最小直径为7mm,则该材料的伸长率δ=,断面收缩率ψ=。3.从强度角度出发,截面积相同的矩形杆件和圆形杆件,更适合做承受弯曲变形为主的梁。4.某点的应力状态如图示,则主应力为:σ1=;σ2=。5.平面图形对过其形心轴的静矩0(请填入=,>,<)二.单项选择题(每小题2分,共20分)得分:分1.图示为一端固定的橡胶板条,若在加力前在板表面划条斜直线AB,那么加轴向拉力后AB线所在位置是()?(其中ab∥AB∥ce)(A)ab(B)ae(C)ce(D)edBbeAacd2.受扭圆轴,上面作用的扭矩T不变,当直径减小一半时,该截面上的最大切应力与原来的最大切应力之比为():(A)2(B)4(C)6(D)83.根据切应力互等定理,图示的各单元体上的切应力正确的是()。4.在平面图形的几何性质中,()的值可正、可负、也可为零。A.静矩和惯性矩;B.极惯性矩和惯性矩;C.惯性矩和惯性积;D.静矩和惯性积。5.受力情况相同的三种等截面梁,用(σmax)1、(σmax)2、(σmax)3分别表示三根梁内横截面上的最大正应力,则下列说法正确的是()。(A)(σmax)1=(σmax)2=(σmax)3(B)(σmax)1<(σmax)2=(σmax)3(C)(σmax)1=(σmax)2<(σmax)3(D)(σmax)1<(σmax)2<(σmax)36.在图示矩形截面上,剪力为Fs,欲求m-m线上的切应力,则公式*szzFSBI?中,下列说法正确的是()(A)*zS为截面的阴影部分对Z′轴的静矩,B=δ(B)*ZS为截面的整个部分对Z′轴的静矩,B=δ(C)*ZS为截面的整个部分对Z轴的静矩,B=δ(D)*zS为截面的阴影部分对Z轴的静矩,B=δ10kN20kN10kN20kNABCDa2δδδaδδδδa2δ2δb(1)(2)(3)mmsFZZ′7.已知梁的EIz为常数,长度为l,欲使两的挠曲线在x=l/3处出现一拐点,则比值m1/m2=()。(A)2(B)3(C)1/2(D)1/38.当系统的温度变化时,下列结构中的()不会产生温度应力。9.图示拉杆头和拉杆的横截面均为圆形,拉杆头的剪切面积A=()。222...4.4ADhBdhCdDDd10.图示材料相同,直径相等的各杆中,从压杆稳定角度考虑()杆承受压力能力最大。x=l/3m2m2m1m2ABDC三.分析,作图题(共20分)得分:分1.求做图示构件的内力图。(10分)2.图示矩形等截面梁,试比较水平放置与竖立放置时最大弯曲正应力的比值σ平/σ立,说明那种放置方式合理。(10分)四.计算题(共50分)得分:分1.图示阶梯状直杆,若横截面积A1=200mm2,A2=300mm2,A3=400mm2。试求横截面1-1,2-2,3-3上的轴力,并作轴力图;求横截面3-3上的应力。(10分)2.图示实心轴和空心轴通过牙嵌式离合器连接在一起。已知轴的转速n=100r/min,传递的功率P=7.5kW,材料的许用应力[τ]=40MPa,空心圆轴的内外径之比d2=0.5D2。试选择实心轴的直径d1和空心轴内外径D2。(10分)3.图示结构,AB为铸铁梁,CD为等截面圆钢杆,动载荷P可在0≤χ≤3l/2范围内移动,不考虑梁的弯曲切应力,试确定动载荷P的许用值[P]。(15分)Pb4b4m3kN2kNm已知:l=2m,铸铁梁Iz=4×107mm4,y1=100mm,y2=64mm,许用拉应力[σt]=35MPa,许用压应力[σc]=140MPa,C*为截面形心;钢杆面积=300mm2,许用应力[σ]=160MPa4.已知某受力构件上危险点应力状态如图所示,已知材料的弹性模量E=200GPa,泊松比μ=0.3求该单元体的主应力、最大主应变及最大切应力(应力单位为MPa)(15分)PABdDCl/2lχC*zy2y1604050xyz西北农林科技大学课程考试参考答案与评分标准考试课程:材料力学学年学期:2010-2011-1试卷类型:A卷考试时间:2011-06-12专业年级:一、填空题(1×10,共10分)1.轴向拉伸或压缩,剪切,扭转,弯曲2.23%,51%3.矩形杆件4.σ1=80MPa;σ2=30MPa。5.=二、选择题(2×10,共20分)1.(B);2.(D);3.(A);4.(D);5.(C)6.(D);7.(C);8.(A);9.(B);10.(C)三.分析,作图题(共20分)1.(10分)剪力图(5分)弯矩图(5分)2.(10分)由弯曲正应力zMWs=和矩形梁26zbhW=(4分)可知:22(4)...
