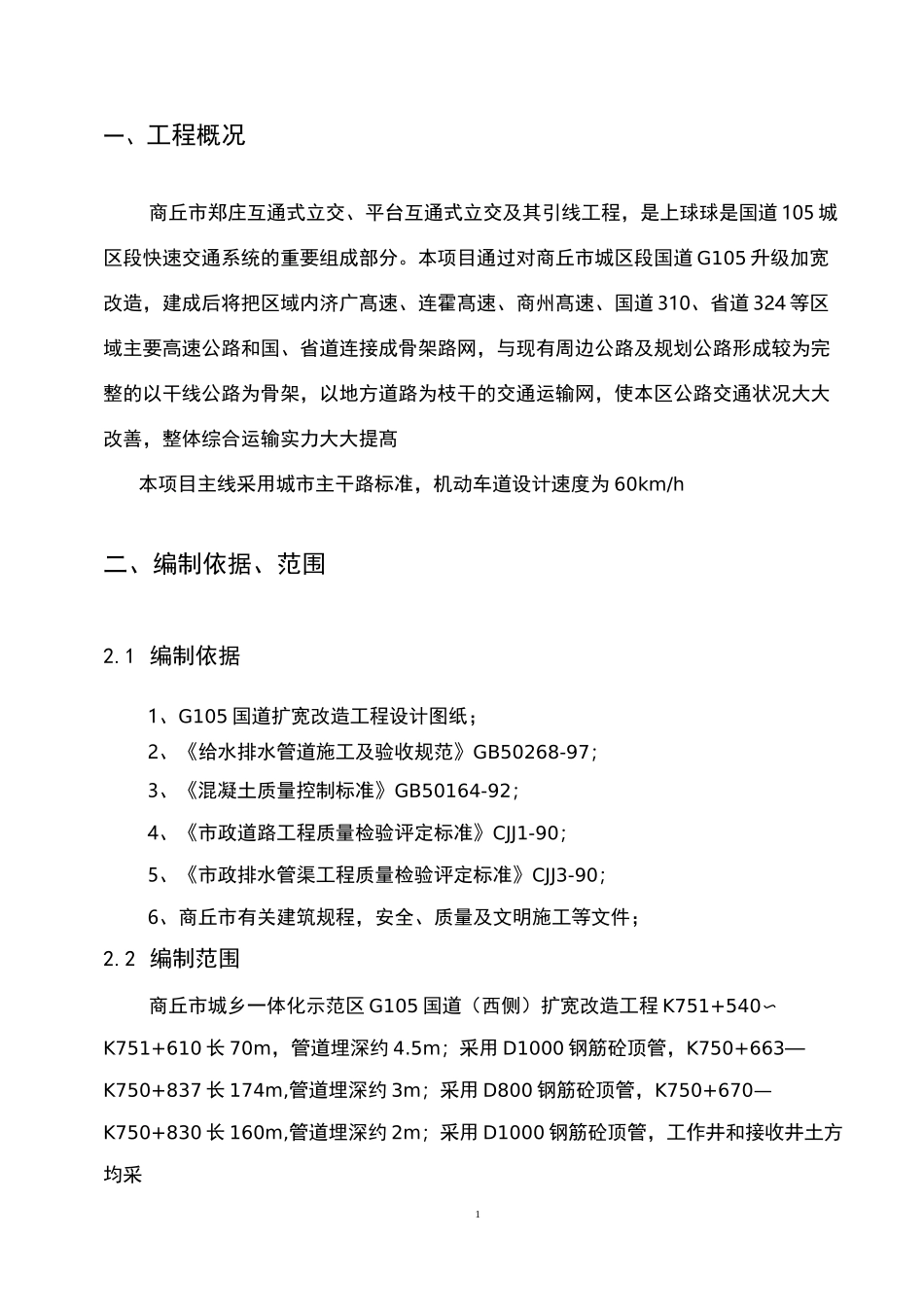

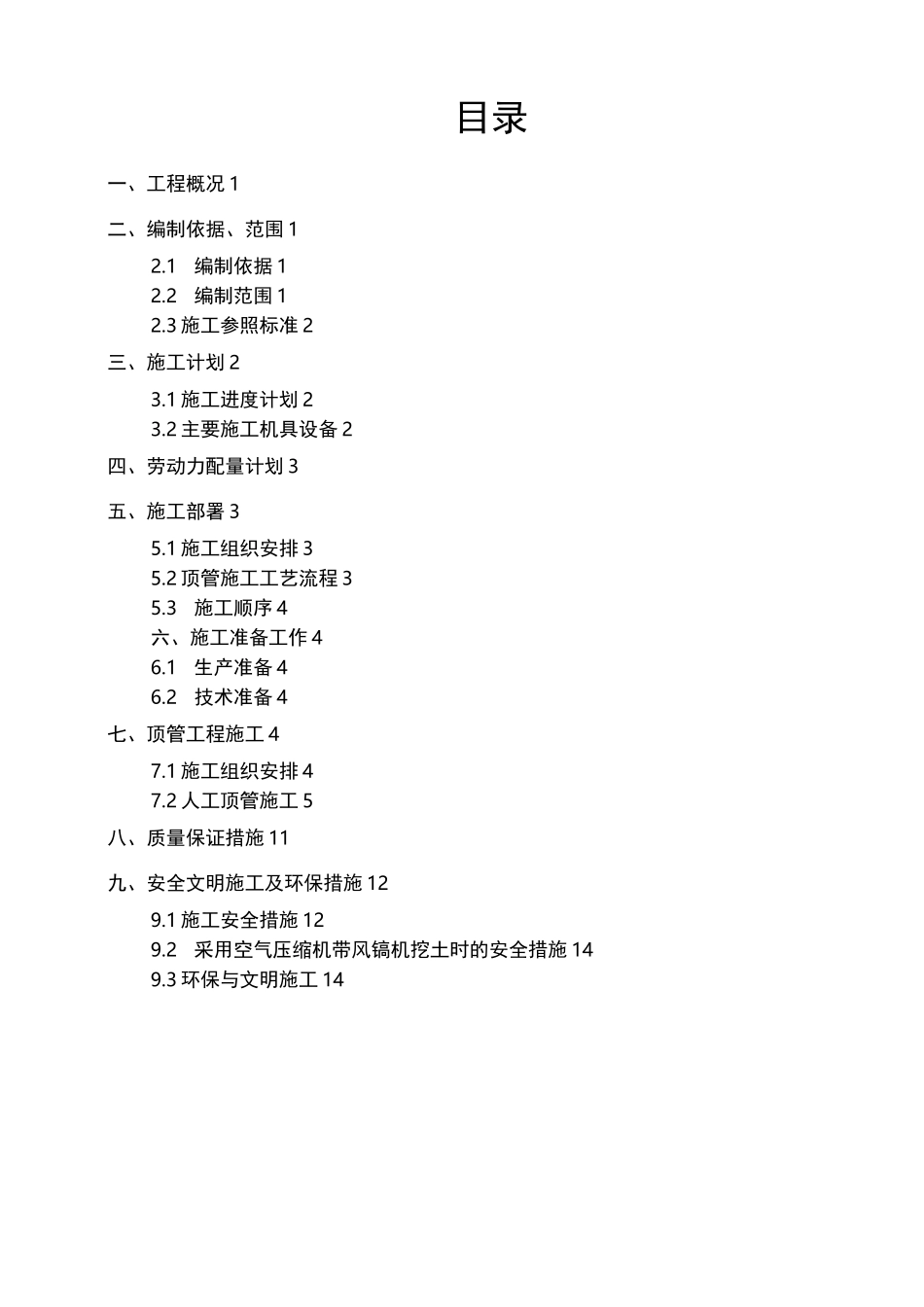

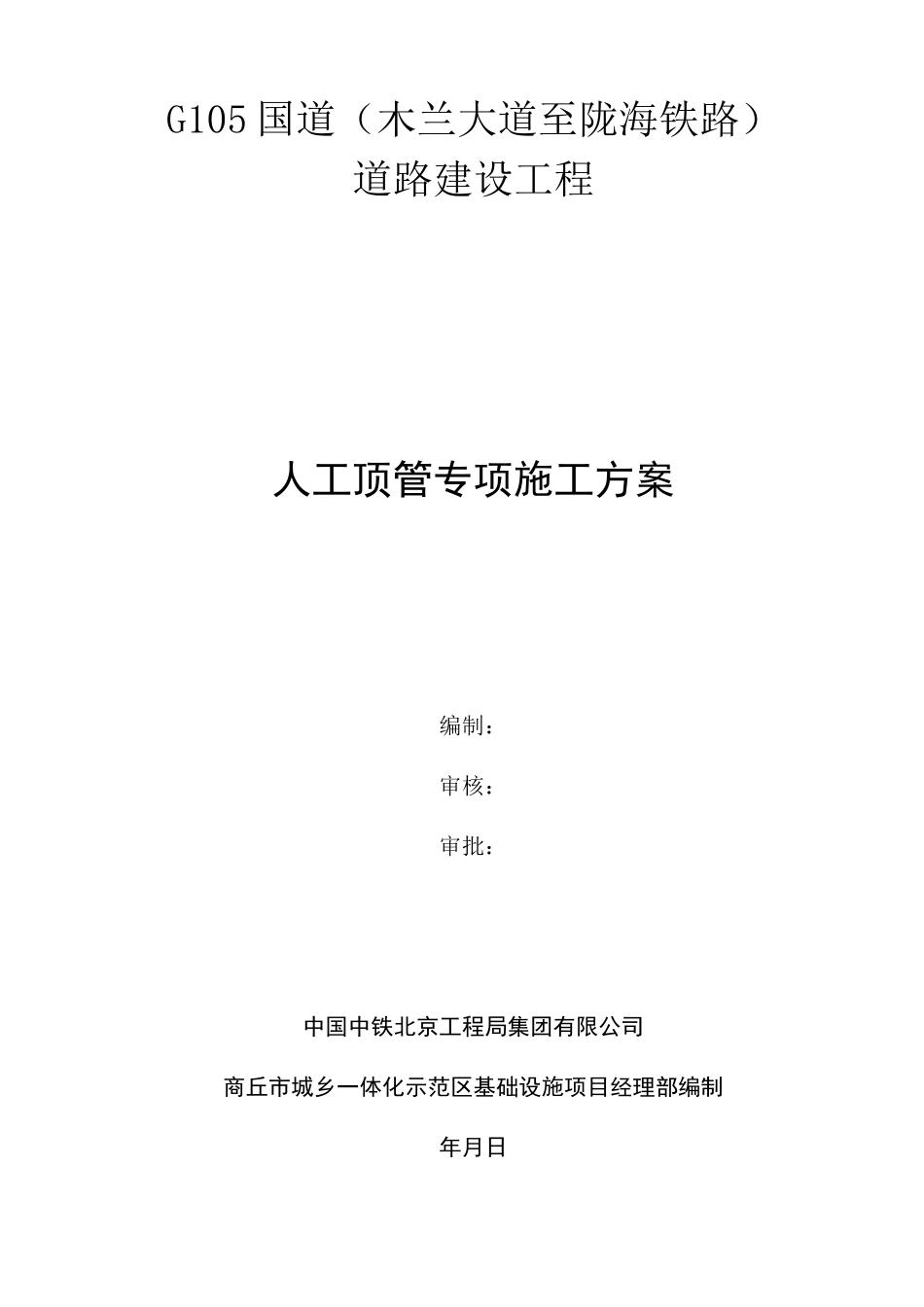

G105国道（木兰大道至陇海铁路）道路建设工程人工顶管专项施工方案编制：审核：审批：中国中铁北京工程局集团有限公司商丘市城乡一体化示范区基础设施项目经理部编制年月日目录一、工程概况1二、编制依据、范围12.1编制依据12.2编制范围12.3施工参照标准2三、施工计划23.1施工进度计划23.2主要施工机具设备2四、劳动力配量计划3五、施工部署35.1施工组织安排35.2顶管施工工艺流程35.3施工顺序4六、施工准备工作46.1生产准备46.2技术准备4七、顶管工程施工47.1施工组织安排47.2人工顶管施工5八、质量保证措施11九、安全文明施工及环保措施129.1施工安全措施129.2采用空气压缩机带风镐机挖土时的安全措施149.3环保与文明施工141一、工程概况商丘市郑庄互通式立交、平台互通式立交及其引线工程，是上球球是国道105城区段快速交通系统的重要组成部分。本项目通过对商丘市城区段国道G105升级加宽改造，建成后将把区域内济广髙速、连霍髙速、商州髙速、国道310、省道324等区域主要高速公路和国、省道连接成骨架路网，与现有周边公路及规划公路形成较为完整的以干线公路为骨架，以地方道路为枝干的交通运输网，使本区公路交通状况大大改善，整体综合运输实力大大提髙本项目主线采用城市主干路标准，机动车道设计速度为60km/h二、编制依据、范围2.1编制依据1、G105国道扩宽改造工程设计图纸；2、《给水排水管道施工及验收规范》GB50268-97；3、《混凝土质量控制标准》GB50164-92；4、《市政道路工程质量检验评定标准》CJJ1-90；5、《市政排水管渠工程质量检验评定标准》CJJ3-90；6、商丘市有关建筑规程，安全、质量及文明施工等文件；2.2编制范围商丘市城乡一体化示范区G105国道（西侧）扩宽改造工程K751+540〜K751+610长70m，管道埋深约4.5m；采用D1000钢筋砼顶管，K750+663—K750+837长174m,管道埋深约3m；采用D800钢筋砼顶管，K750+670—K750+830长160m,管道埋深约2m；采用D1000钢筋砼顶管，工作井和接收井土方均采2用人工挖井。为了安全、优质、按期完成此工程任务，特制定如下施工方案。2.3施工参照标准1、《市政排水构筑物工程施工和验收规程》GBJ08-221-962、《市政排水管道工程施工和验收规程》GBJ08-220-963、《给水排水构筑物施工和验收规程》GBJ141-904、《防腐蚀工程施工规程》YS1411-895、《施工现场临时用电安全技术规范》JGJ46-20056、《地下防水工程施工及验收规程》GBJ208-837、《工程测量规范》GB50026-93三、施工计划3.1施工进度计划由于本工程工期要求参照施工组织计划要求，因此在开工前一定要做好施工前期的准备工作：首先要落实挖掘机、吊机、槽钢、管材等关键设备和材料以及人员，保证工程开工能够即刻到位；测量人员根据甲方提供的控制点加密导线点水准点、测放中线点标高点以及探测地下管线、构筑物等，根据中线点确定开挖范围以及范围内的拆迁物。3.2主要施工机具设备主要施工机具设备一览表机具名称规格、性能单位数量用途工具头台1纠偏，掘进空压机3立方台1破岩四角架6米副2出土斗车部4运土水泵1.1-2.2千瓦台2基坑排水3电焊机BX-330台1型钢焊接卷扬机1.5T台1竖井提升千斤顶150T台2顶管髙压油泵ZB-50台2顶管顶压装置全套顶铁、垫座、滑道套1顶管鼓风机7000L/min离心鼓风机台1通风四、劳动力配量计划序号人员配置人数备注1技术人员52安全员13实验员14工人85卷扬机司机46鼓风机操作手1五、施工部署5.1施工组织安排本工程需要采用人工顶管的管段为计划用1套顶管设备，分成两个阶段顶进，第一阶段为工作井、接收井的施工，第二阶段为人工顶管的实施，其中工作井、接收井的施工可以交叉作业，速度较快，设备也能得到充分的利用。5.2顶管施工工艺流程5.3施工顺序施工顺序为：工作井施工f顶进设备安装调试f吊装砼管到轨道上f连接好工具管4f装顶铁f开启油泵顶进f出泥f管道贯通f拆工具管f砌检查井。顶管施工工艺流程图见上图所示。六、施工准备工作6.1生产准备1）进行施工测量和现场放线工作。2）确定管线范围内及施工需用场地内所有障碍物，如管线、电线杆、树木及附近房屋等的准确位置。3）按施工平面布置图修建临时设施，安装临时水、电线路，并试水、试电。4）进行...
