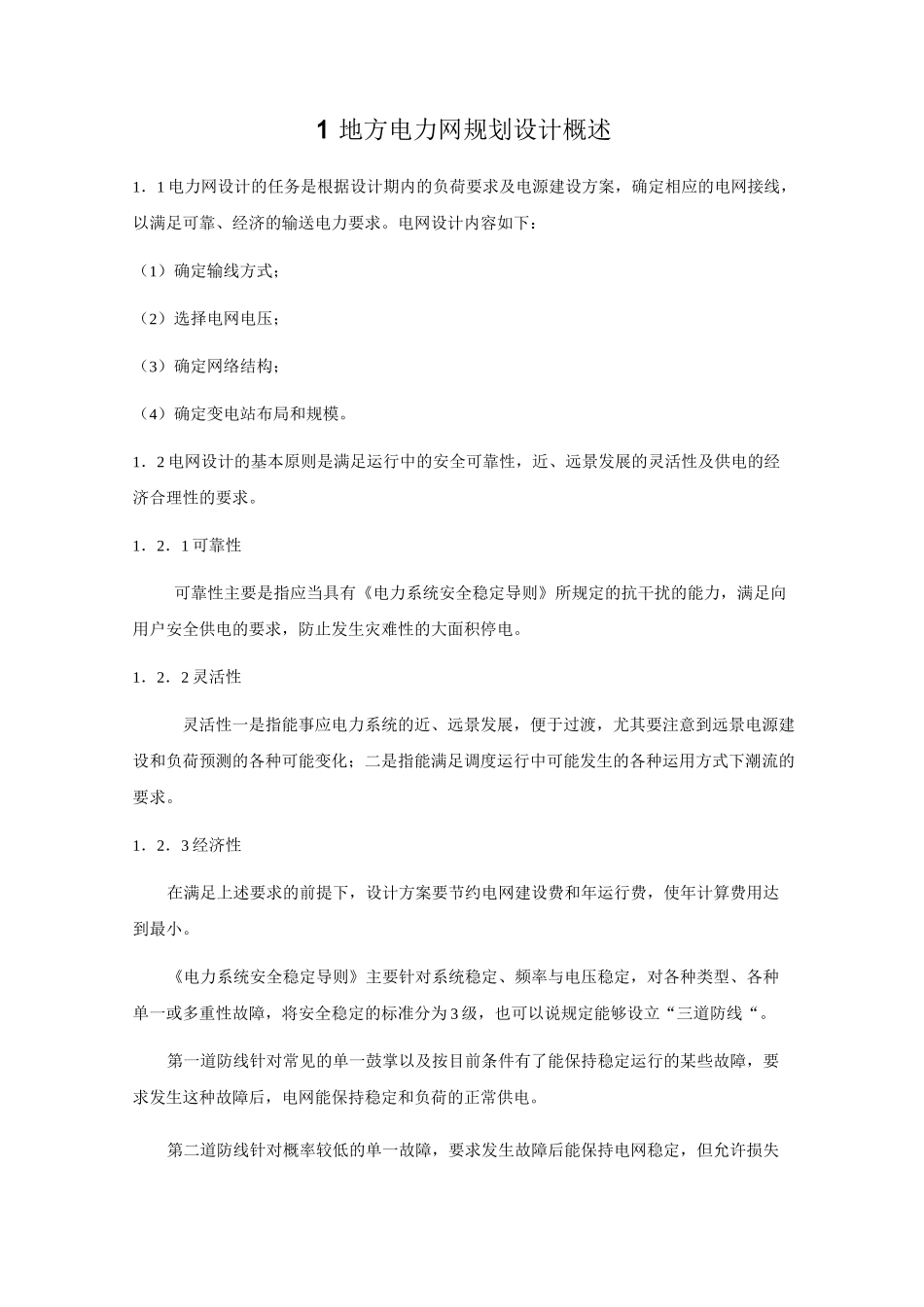

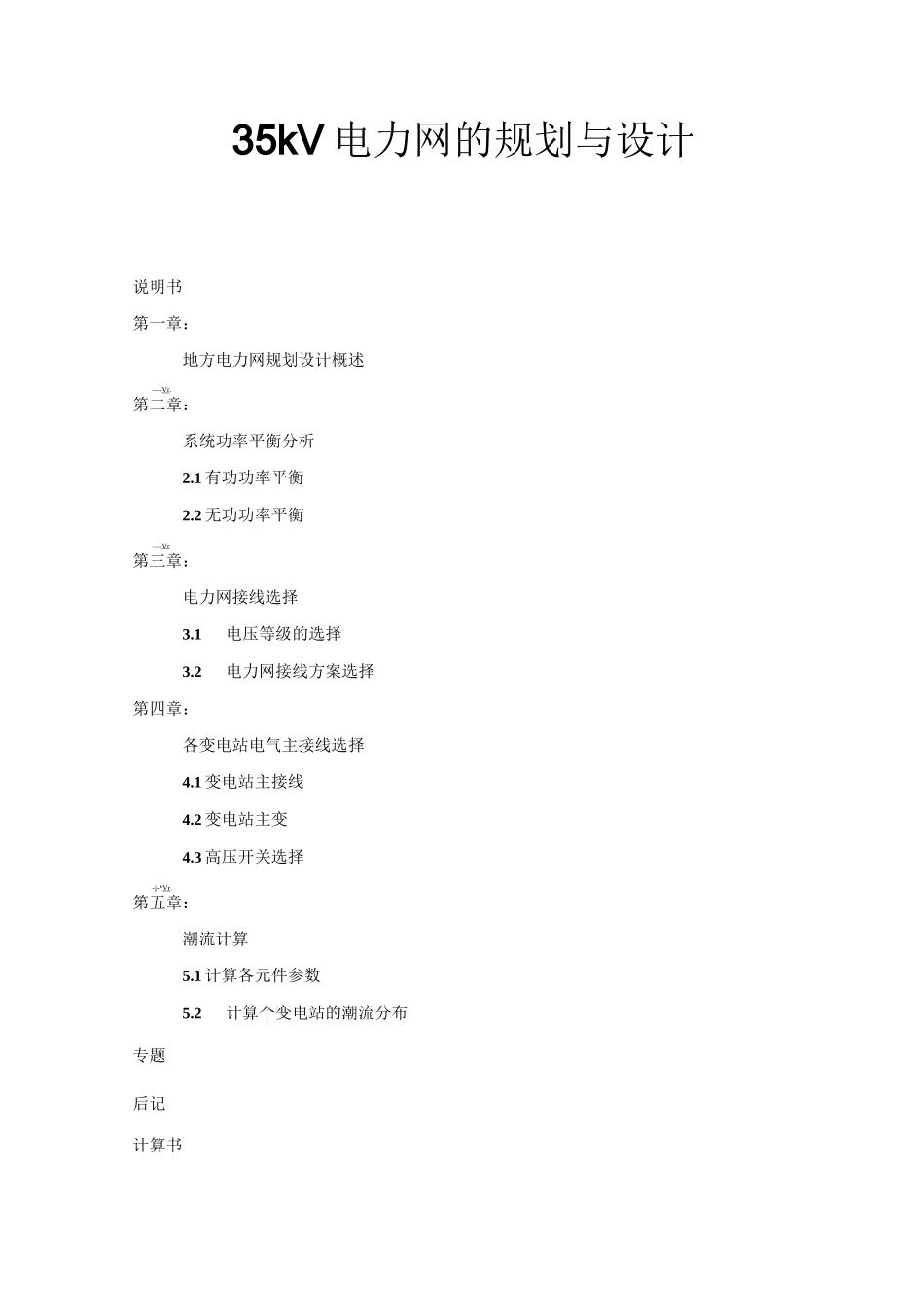

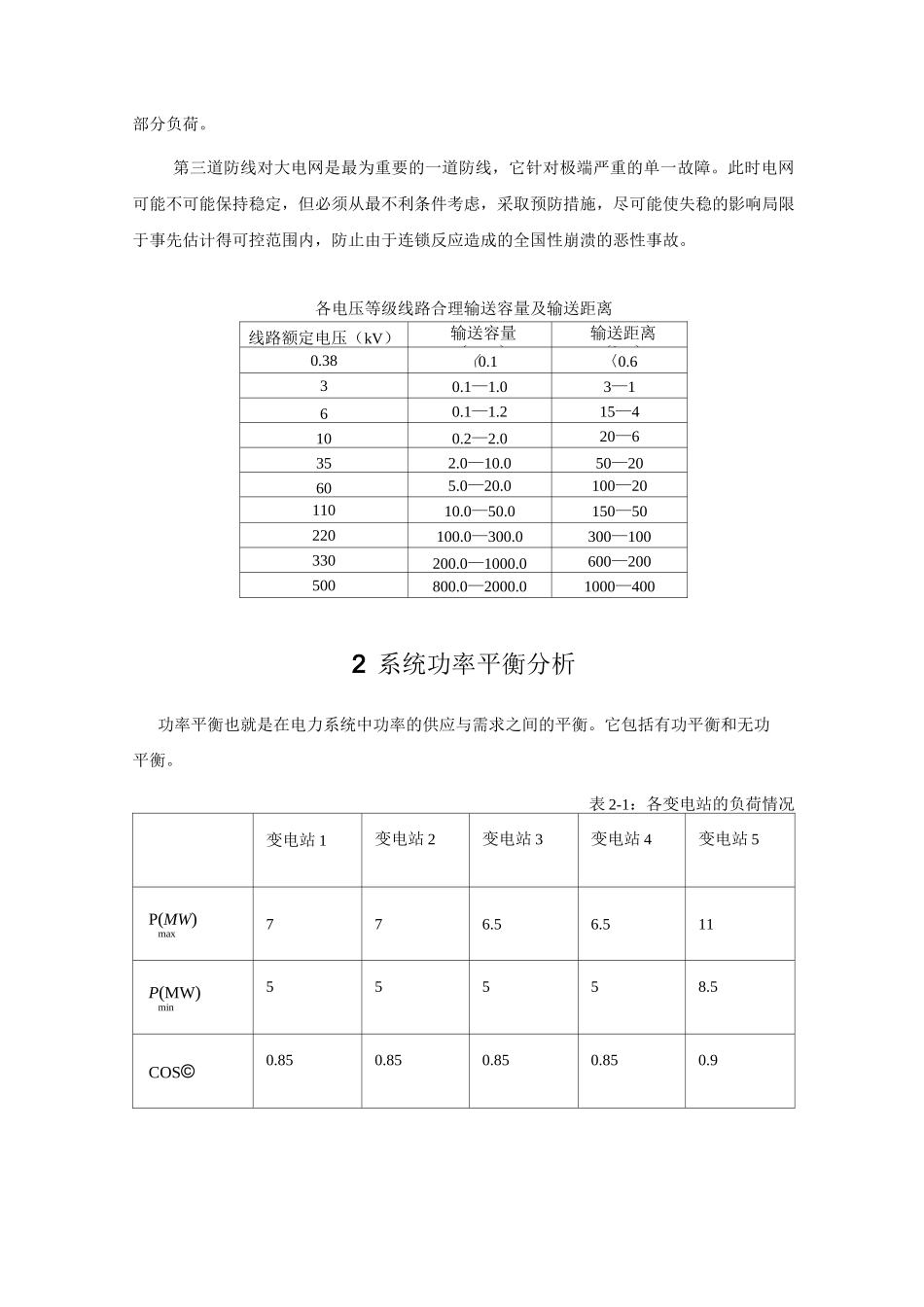

35kV电力网的规划与设计说明书第一章：地方电力网规划设计概述—-Vr.第二章：系统功率平衡分析2.1有功功率平衡2.2无功功率平衡—-Vr.第三章：电力网接线选择3.1电压等级的选择3.2电力网接线方案选择第四章：各变电站电气主接线选择4.1变电站主接线4.2变电站主变4.3高压开关选择-j-*Vr.第五章：潮流计算5.1计算各元件参数5.2计算个变电站的潮流分布专题后记计算书1地方电力网规划设计概述1．1电力网设计的任务是根据设计期内的负荷要求及电源建设方案，确定相应的电网接线，以满足可靠、经济的输送电力要求。电网设计内容如下：（1）确定输线方式；（2）选择电网电压；（3）确定网络结构；（4）确定变电站布局和规模。1．2电网设计的基本原则是满足运行中的安全可靠性，近、远景发展的灵活性及供电的经济合理性的要求。1．2．1可靠性可靠性主要是指应当具有《电力系统安全稳定导则》所规定的抗干扰的能力，满足向用户安全供电的要求，防止发生灾难性的大面积停电。1．2．2灵活性灵活性一是指能事应电力系统的近、远景发展，便于过渡，尤其要注意到远景电源建设和负荷预测的各种可能变化；二是指能满足调度运行中可能发生的各种运用方式下潮流的要求。1．2．3经济性在满足上述要求的前提下，设计方案要节约电网建设费和年运行费，使年计算费用达到最小。《电力系统安全稳定导则》主要针对系统稳定、频率与电压稳定，对各种类型、各种单一或多重性故障，将安全稳定的标准分为3级，也可以说规定能够设立“三道防线“。第一道防线针对常见的单一鼓掌以及按目前条件有了能保持稳定运行的某些故障，要求发生这种故障后，电网能保持稳定和负荷的正常供电。第二道防线针对概率较低的单一故障，要求发生故障后能保持电网稳定，但允许损失部分负荷。第三道防线对大电网是最为重要的一道防线，它针对极端严重的单一故障。此时电网可能不可能保持稳定，但必须从最不利条件考虑，采取预防措施，尽可能使失稳的影响局限于事先估计得可控范围内，防止由于连锁反应造成的全国性崩溃的恶性事故。各电压等级线路合理输送容量及输送距离线路额定电压（kV）输送容量（MW）输送距离（km）0.38〈0.1〈0.630.1—1.03—160.1—1.215—4100.2—2.020—6352.0—10.050—20605.0—20.0100—2011010.0—50.0150—50220100.0—300.0300—100330200.0—1000.0600—200500800.0—2000.01000—4002系统功率平衡分析功率平衡也就是在电力系统中功率的供应与需求之间的平衡。它包括有功平衡和无功平衡。表2-1：各变电站的负荷情况变电站1变电站2变电站3变电站4变电站5P(MW)max776.56.511P(MW)min55558.5COS©0.850.850.850.850.9S(MVA)max8.248.247.657.6512.94S(MVA)min5.885.885.885.8810Q(Mvar)max4.344.344.034.036.28Q(Mvar)min3.103.103.103.105.27Tmax350035005000500050002.1有功平衡功率电力系统运行中，所有发电厂发出的有功功率的总和，在任何时刻都是系统的总负荷相平衡的。为了保证安全优质的供电，电力系统的有功功率必须在额定运行参数下确立，按其存在的形势还应具有一定的备用容量。实际中，为了维持电力系统频率的稳定和用户对公路的要求，系统装设的发电机的额定容量，必须大于当前的最大负荷，为此，必须进行最大负荷的有功功率平衡计算，以校验系统备用容量是否满足要求。即系统应有足够的备用容量，按有关规定系统的总备用不得低于系统最大发电负荷的20％。有功功率的计算公式：用电负荷：P=k工pmaxiL01i=1供电负荷：P=1/(1-k)Pg2LD发电负荷：P=1(1-k)(P+P)f3gy式中，k1：同时率，地区与系统之间取0.9~0.95k2：网损率，一般取5~10％k：厂用电率，水电厂取0.1~1％3P：发电厂的机压负荷y整个系统有功功率应满足：P>1.2PG2f系统总装机容量：P二50MWGSMAX系统最大发电负荷：P=39.CHMWfMAX50/39.04=1.28>1.2故满足备用要求2．2无功功率平衡：电力系统无功功率平衡的基本要求：系统中无功电源可能发出的无功功率应该大于或至少等于负荷所需的无功功率和网络中无功损耗。为了保证运行的可靠性适应无功负荷的增长，系统还必须配置一定无功备用容量。电力系统的无功功率平衡是系统电压质量的根本保证，计...
