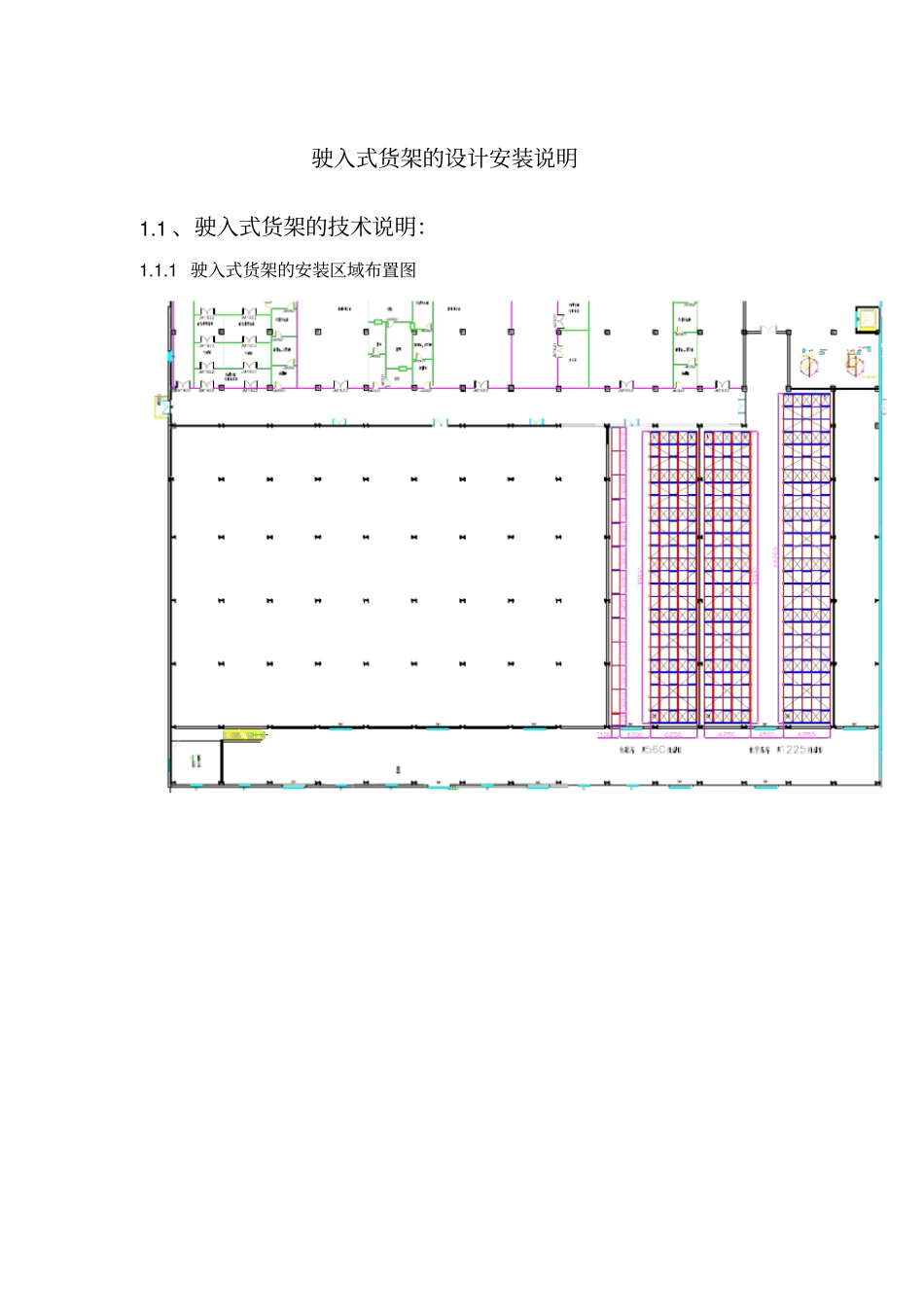

驶入式货架的设计安装说明1.1、驶入式货架的技术说明：1.1.1驶入式货架的安装区域布置图151.1.2驶入式货架设计说明序号设计基本参数一包装材料库1货架类型驶入式（通廊式）货架2托盘规格L1400mm*D1200mm*H150双面木托盘3设计载荷1000kg/托盘4货架层数货架层高设计为1700毫米，共设计为4层；5货架规格L1700*W1250*H6900mm；单向取货5进深6货架高度H6900mm7货位数量460托盘位二化学品库1货架类型驶入式（通廊式）货架2托盘规格L1400mm*D1200mm*H150双面木托盘3设计载荷1000kg/托盘4货架层数货架第一层高设计为1500毫米，其余每层1350毫米；共设计为5层；5货架规格L1700*W1250*H6900mm；单向取货5进深6货架高度H6900mm7货位数量1225托盘位1.1.3驶入货架结构及材料说明2.1.3.1驶入式货架系统组成包括：立柱框架、后端横梁、顶横梁、牛腿、牛腿梁、顶十字交叉、背十字交叉、巷道立柱护脚，以及各种连接标准件。2.1.3.2驶入式货架结构示意图A.包装材料库货架结构示意图170016001700160017001600170016001700160017001700170018006900驶入式货架http://www.ndrack.com/cchjxt_949_304.html、170016001400125014001200B.化学品库货架结构示意图、13501350135015001600170016001700160017001700160013501700160069001250125012506900135013501350150062501250125013501700160014001250140012001.1.3.3驶入式货架立柱系统说明货架立柱规格100×67×δ2.0mm，横斜撑规格40×24×10×δ1.5。货架立柱片由两根立柱、横撑、斜撑以螺栓连接而成，立柱上冲有双排孔，孔节距为50，所以横梁挂接在立柱上可以以50为单位上下调节每层的层高。柱片的所有构件（除标准螺栓外）的材料为SS400热轧板卷立柱为先冲孔后成型的自动生产线，立柱截面为17道轧辊成型，型材美观、承载能力强，代表国内货架行业的先进水平；立柱与横撑、斜撑均为螺栓连接，螺栓为镀锌专用螺栓；每组立柱片地脚设置四个强度为8.8级的膨胀螺栓。立柱截面立柱带肩螺母横斜撑方头螺栓M10*65六角螺母圆形螺母肩横斜撑及立柱1.1.3.4驶入式货架顶横梁系统说明顶横梁系统由两只柱卡与横梁杆焊接在一起，采用C型横梁，通过冷轧成型，以提高材料利用率及最大发挥材料的力学性能，并在横梁的垂直面上轧制加强凹槽，以增加横梁强度，提高横梁承载性能。顶梁与立柱的连接采用栓接从而保证发挥结构的整体强度。横梁：L1700，80×50×δ1.8内卷槽钢横梁横梁的所有材料为SS400热轧板卷，横梁的柱卡为整体冲压成型；横梁与柱片的连接为柱卡与立柱的插接；1.1.3.5驶入式货架后端横梁系统说明单向取货的后端及双向取货的中间；货架每层设后端横梁；横梁系统由两只牛腿与横梁杆焊接在一起，以增加横梁强度，提高横梁承载性能。后端梁与立柱的连接采用四爪挂接，具有优良的连接精度。后端横梁：L1700，50×30×δ1.5矩管横梁1.1.3.6驶入式货架牛腿系统说明牛腿材料为：整体冲压成形，牛腿长度为L160mm；单只牛腿承载可达3吨以上1.1.3.7驶入式货架牛腿搁梁说明牛腿搁梁采用100*70*δ2.3型轧制梁；与牛腿栓接；采用异型搁梁，通过冷轧成型，以提高材料利用率及最大发挥材料的力学性能，同时提高牛腿梁的承载性能。1.1.3.8货架顶十字交叉拉杆：货架顶部横梁用顶十字交叉拉杆连接；使货架整体稳定性得到进一步加强。顶十字交叉拉杆材料为Q235；规格为40*4mm扁铁。1.1.3.9货架背十字交叉拉杆：货架背部用十字交叉拉杆连接；防止货物从背后滑落，并增强货架的整体稳定性。痛十字交叉拉杆材料为Q235；规格为φ12mm圆钢。1.1.3.10货架防撞处理在每立柱前端设置保护立柱之护脚（4.0mm（厚度）×400mm（高））。与地面固定采用M10膨胀螺栓。
