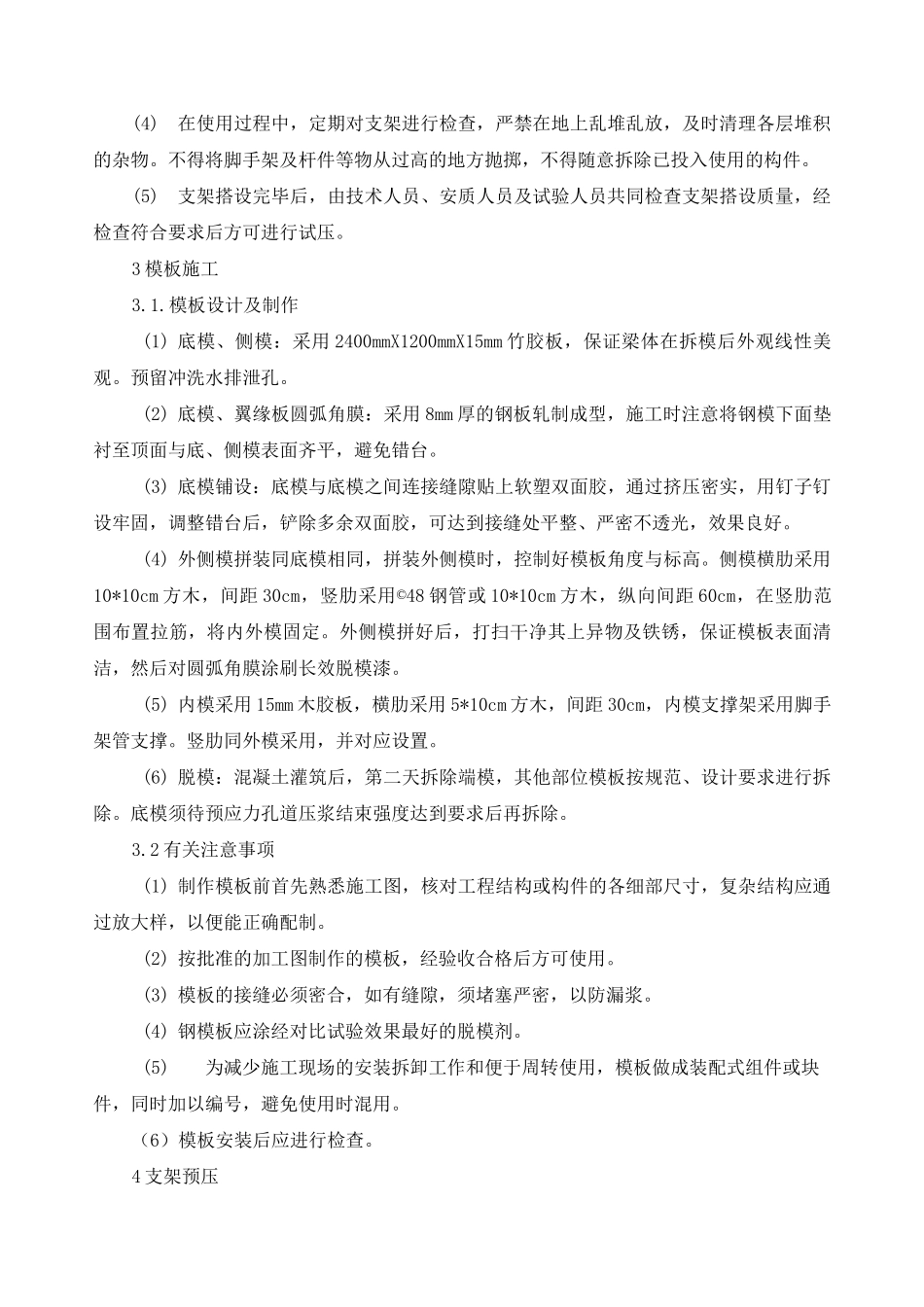

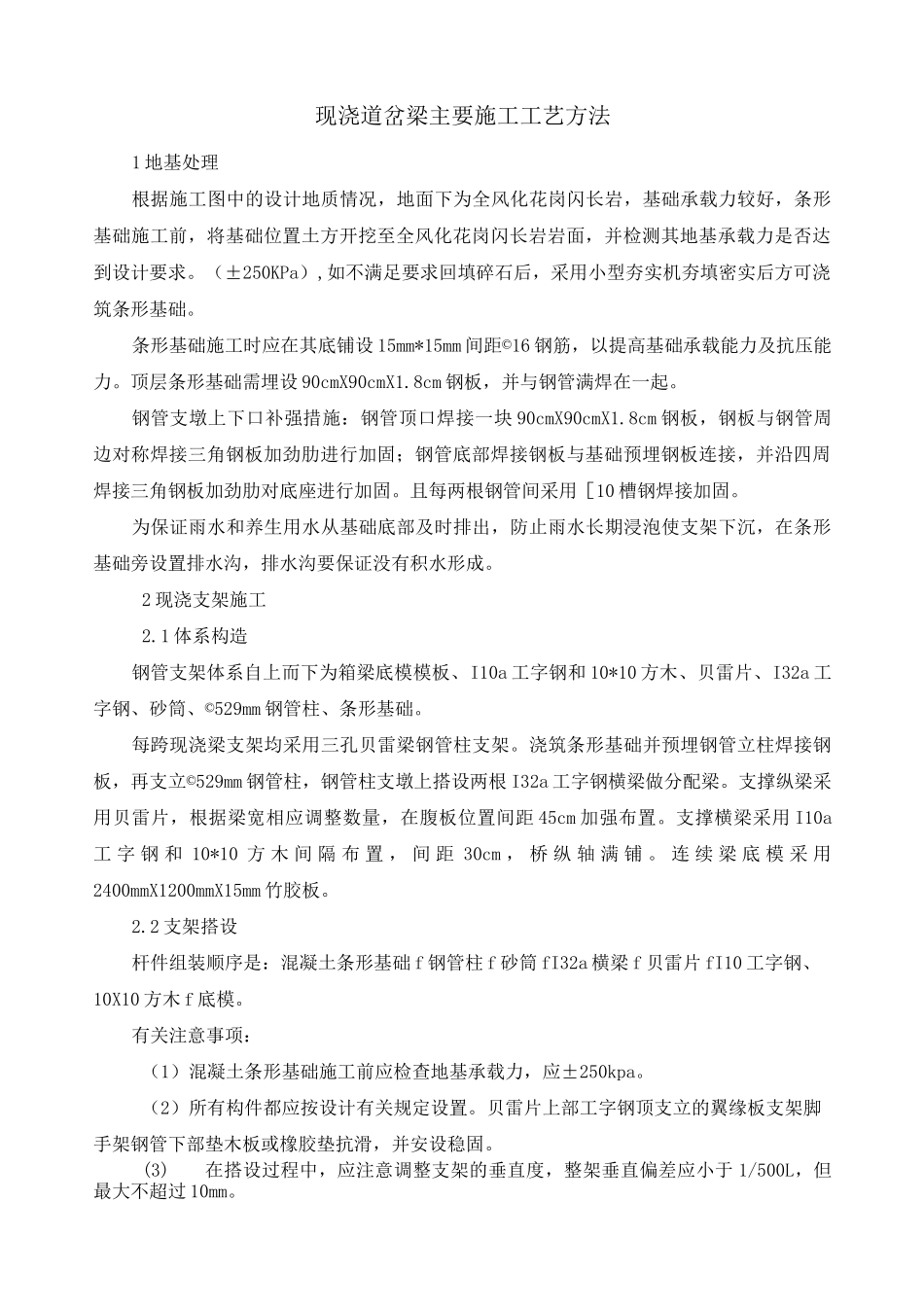

现浇道岔梁主要施工工艺方法1地基处理根据施工图中的设计地质情况，地面下为全风化花岗闪长岩，基础承载力较好，条形基础施工前，将基础位置土方开挖至全风化花岗闪长岩岩面，并检测其地基承载力是否达到设计要求。（±250KPa）,如不满足要求回填碎石后，采用小型夯实机夯填密实后方可浇筑条形基础。条形基础施工时应在其底铺设15mm*15mm间距©16钢筋，以提高基础承载能力及抗压能力。顶层条形基础需埋设90cmX90cmX1.8cm钢板，并与钢管满焊在一起。钢管支墩上下口补强措施：钢管顶口焊接一块90cmX90cmX1.8cm钢板，钢板与钢管周边对称焊接三角钢板加劲肋进行加固；钢管底部焊接钢板与基础预埋钢板连接，并沿四周焊接三角钢板加劲肋对底座进行加固。且每两根钢管间采用［10槽钢焊接加固。为保证雨水和养生用水从基础底部及时排出，防止雨水长期浸泡使支架下沉，在条形基础旁设置排水沟，排水沟要保证没有积水形成。2现浇支架施工2.1体系构造钢管支架体系自上而下为箱梁底模模板、I10a工字钢和10*10方木、贝雷片、I32a工字钢、砂筒、©529mm钢管柱、条形基础。每跨现浇梁支架均采用三孔贝雷梁钢管柱支架。浇筑条形基础并预埋钢管立柱焊接钢板，再支立©529mm钢管柱，钢管柱支墩上搭设两根I32a工字钢横梁做分配梁。支撑纵梁采用贝雷片，根据梁宽相应调整数量，在腹板位置间距45cm加强布置。支撑横梁采用I10a工字钢和10*10方木间隔布置，间距30cm，桥纵轴满铺。连续梁底模采用2400mmX1200mmX15mm竹胶板。2.2支架搭设杆件组装顺序是：混凝土条形基础f钢管柱f砂筒fI32a横梁f贝雷片fI10工字钢、10X10方木f底模。有关注意事项：（1）混凝土条形基础施工前应检查地基承载力，应±250kpa。（2）所有构件都应按设计有关规定设置。贝雷片上部工字钢顶支立的翼缘板支架脚手架钢管下部垫木板或橡胶垫抗滑，并安设稳固。(3)在搭设过程中，应注意调整支架的垂直度，整架垂直偏差应小于1/500L，但最大不超过10mm。(4)在使用过程中，定期对支架进行检查，严禁在地上乱堆乱放，及时清理各层堆积的杂物。不得将脚手架及杆件等物从过高的地方抛掷，不得随意拆除已投入使用的构件。(5)支架搭设完毕后，由技术人员、安质人员及试验人员共同检查支架搭设质量，经检查符合要求后方可进行试压。3模板施工3.1.模板设计及制作(1)底模、侧模：采用2400mmX1200mmX15mm竹胶板，保证梁体在拆模后外观线性美观。预留冲洗水排泄孔。(2)底模、翼缘板圆弧角膜：采用8mm厚的钢板轧制成型，施工时注意将钢模下面垫衬至顶面与底、侧模表面齐平，避免错台。(3)底模铺设：底模与底模之间连接缝隙贴上软塑双面胶，通过挤压密实，用钉子钉设牢固，调整错台后，铲除多余双面胶，可达到接缝处平整、严密不透光，效果良好。(4)外侧模拼装同底模相同，拼装外侧模时，控制好模板角度与标高。侧模横肋采用10*10cm方木，间距30cm，竖肋采用©48钢管或10*10cm方木，纵向间距60cm，在竖肋范围布置拉筋，将内外模固定。外侧模拼好后，打扫干净其上异物及铁锈，保证模板表面清洁，然后对圆弧角膜涂刷长效脱模漆。(5)内模采用15mm木胶板，横肋采用5*10cm方木，间距30cm，内模支撑架采用脚手架管支撑。竖肋同外模采用，并对应设置。(6)脱模：混凝土灌筑后，第二天拆除端模，其他部位模板按规范、设计要求进行拆除。底模须待预应力孔道压浆结束强度达到要求后再拆除。3.2有关注意事项(1)制作模板前首先熟悉施工图，核对工程结构或构件的各细部尺寸，复杂结构应通过放大样，以便能正确配制。(2)按批准的加工图制作的模板，经验收合格后方可使用。(3)模板的接缝必须密合，如有缝隙，须堵塞严密，以防漏浆。(4)钢模板应涂经对比试验效果最好的脱模剂。(5)为减少施工现场的安装拆卸工作和便于周转使用，模板做成装配式组件或块件，同时加以编号，避免使用时混用。（6）模板安装后应进行检查。4支架预压为检验支架的强度和稳定性，消除整个支架的非弹性变形，消除预应力管桩基础的沉降变形，测量出支架的弹性变形，拟采用砂袋对支架进行预压，预压荷载按梁体自重的120%进行均匀加载。根据沉降观测结果和设计预拱度值计算控制模板立模标高。预压荷载...
