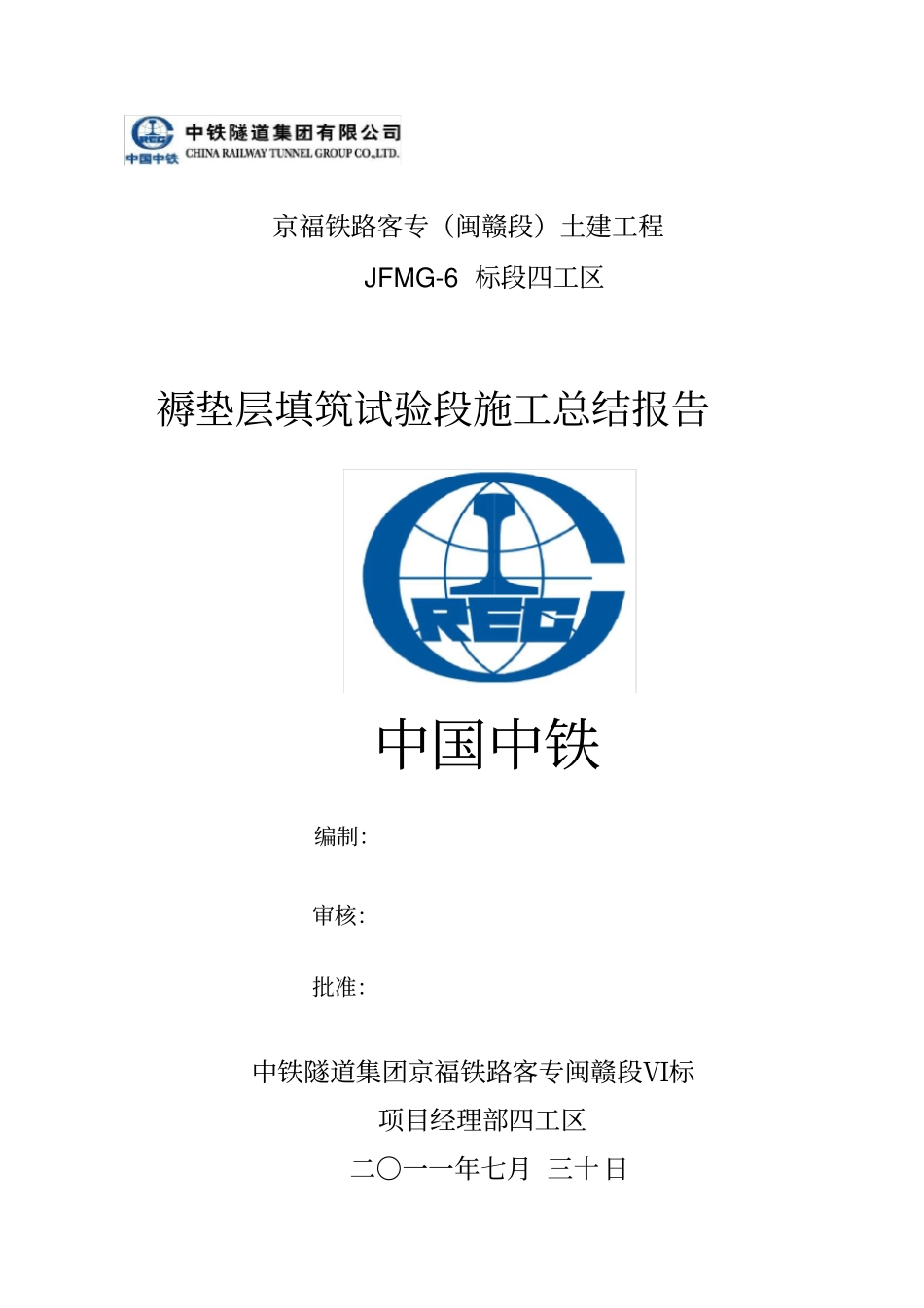

京福铁路客专（闽赣段）土建工程JFMG-6标段四工区褥垫层填筑试验段施工总结报告中国中铁编制：审核：批准：中铁隧道集团京福铁路客专闽赣段Ⅵ标项目经理部四工区二〇一一年七月三十日褥垫层填筑试验段施工总结报告1.工程概况褥垫层主要作为地基处理的一部分，施工于CFG桩桩顶，内铺二层极限抗拉强度不小于110KN/m的双向经编土工格栅进行加固。褥垫层的结构形式为25cm的碎石垫层+3cm砂垫层+第一层土工格栅+4cm砂垫层+第二层土工格栅+3cm砂垫层+25cm的碎石垫层。根据现场实际情况，项目部经研究决定褥垫层填筑试验段选在DK661+933.56～DK662+083.27段，该段落长度为149.71m，路基底宽13.4～17.6m，路基填筑高度为2.7m，其软基处理为CFG桩，CFG间距为1.6m、1.8m，正方形布置。本段褥垫层共计填筑方量为828m3。2.试验目的(1)通过褥垫层填筑试验段施工，摸索并总结出一套路基清表、填前打夯（碾压）、褥垫层填筑施工最佳的施工组织、人员配置方式、机械设备配置方式及施工工艺。(2)通过试验，摸索并总结出路基填方施工的松铺厚度、压实厚度、松铺系数及在不同碾压设备碾压下的碾压速度、碾压遍数和最佳含水量。(3)通过试验，摸索并总结出控制本项目施工褥垫层填筑质量的技术措施和施工要点。(4)通过本试验段施工，收集相关数据，确定褥垫层填筑参数、人员及机械配置情况，指导今后褥垫层填筑施工并达到设计及规范的质量标准。（5）试验检测及测量仪器：见下表褥垫层填筑试验段配备主要试验检测及测量仪器设备表序号设备名称规格型号单位数量检测状态备注1全站仪莱卡TCR402台1合格2水准仪天宝DiNi05台1合格3直尺2.5m把2合格4K30平板荷载仪YB-150A套1合格5动力触探仪轻型套1合格6EvdID-V1025台1合格7电子称30kg台1合格8天平WT50001SF台1合格9恒温干燥箱G2S-9240台1合格10称量盒个2合格11灌水筒个1合格12环刀套1合格13标准筛0.075~40mm套1合格3.施工进度情况（1）试验段填筑施工过程时间：开工时间：2012年7月11日完工时间：2012年7月26日（2）数据分析、处理及上报成果计划时间为：2012年7月27日～2012年7月30日4.材料要求及填筑标准（1）材料要求及来源：碎石垫层采用未风化的干净且级配良好的碎石，其最大粒径不得大于31.5mm，且不含草根、垃圾等杂质。砂垫层应采用天然级配的中、粗、砾砂，不含草根、垃圾等杂质，含泥量不得大于5%。垫层碾压应满足地基系数K30≥150Mpa/m的要求。土工格栅为聚丙烯双向土工格栅，其极限抗拉强度≥110KN/m。5.机械配置试验段施工机械配置见下表；褥垫层填筑试验段主要施工设备表序号设备名称规格型号单位数量状态备注1级配碎石拌合站WCZ500型座1良好已验收2挖掘机CAT320台1良好3平地机PY180台1良好4压路机三明重工20T台1良好5自卸车15m3东风辆5良好6装载机ZL50C台1良好7洒水车台1良好8小型打夯机LT-4TS台1良好6.人员配置本段路基工程施工管理及班组配备的人员如下：序号名称数量（人）备注1生产副经理1现场管理2施工员1现场管理人员3技术员5现场管理人员，含测量人员4安全员1现场管理人员5质检员1现场管理人员6试验员3现场管理人员7调度员1现场管理人员8材料员1现场管理人员9挖掘机司机1操作工人10汽车司机5含洒水车司机1人11装载机司机1操作工人12压路机司机2操作工人13平地机司机1操作工人14机修工2操作工人15普工15操作工人7.施工进度2012年7月11日进行填筑前检查，7月12日填筑第一层褥垫层约414m3；7月13日进行实验检测；7月14日填筑第一层砂垫层约41.4m3并铺设第一层土工格栅约1800㎡；7月15日填筑第二层砂垫层约55.2m3；7月16日铺设第二层土工格栅约1800㎡；7月21日填筑第三层砂垫层约41.4m3；7月25日填筑第二层褥垫层约414m3；7月26日进行实验检测。8.褥垫层填筑施工工艺总结8.1工艺流程褥垫层填筑工艺流程如下：CFG桩施工、检验、验收，桩间土打夯各种原材料检验、试验施工放样第一层25cm碎石垫层填筑、压实第一层砂垫层填筑、碾压铺设第一层土工格栅K30检测合格第二层砂垫层填筑、碾压铺设第二层土工格栅第三层砂垫层填筑、碾压第二层25cm碎石垫层填筑、压实K30检测合格进行下道工序路基试验-松铺厚度及压实厚度记录表第1层碎石垫层松铺厚度30cm...
