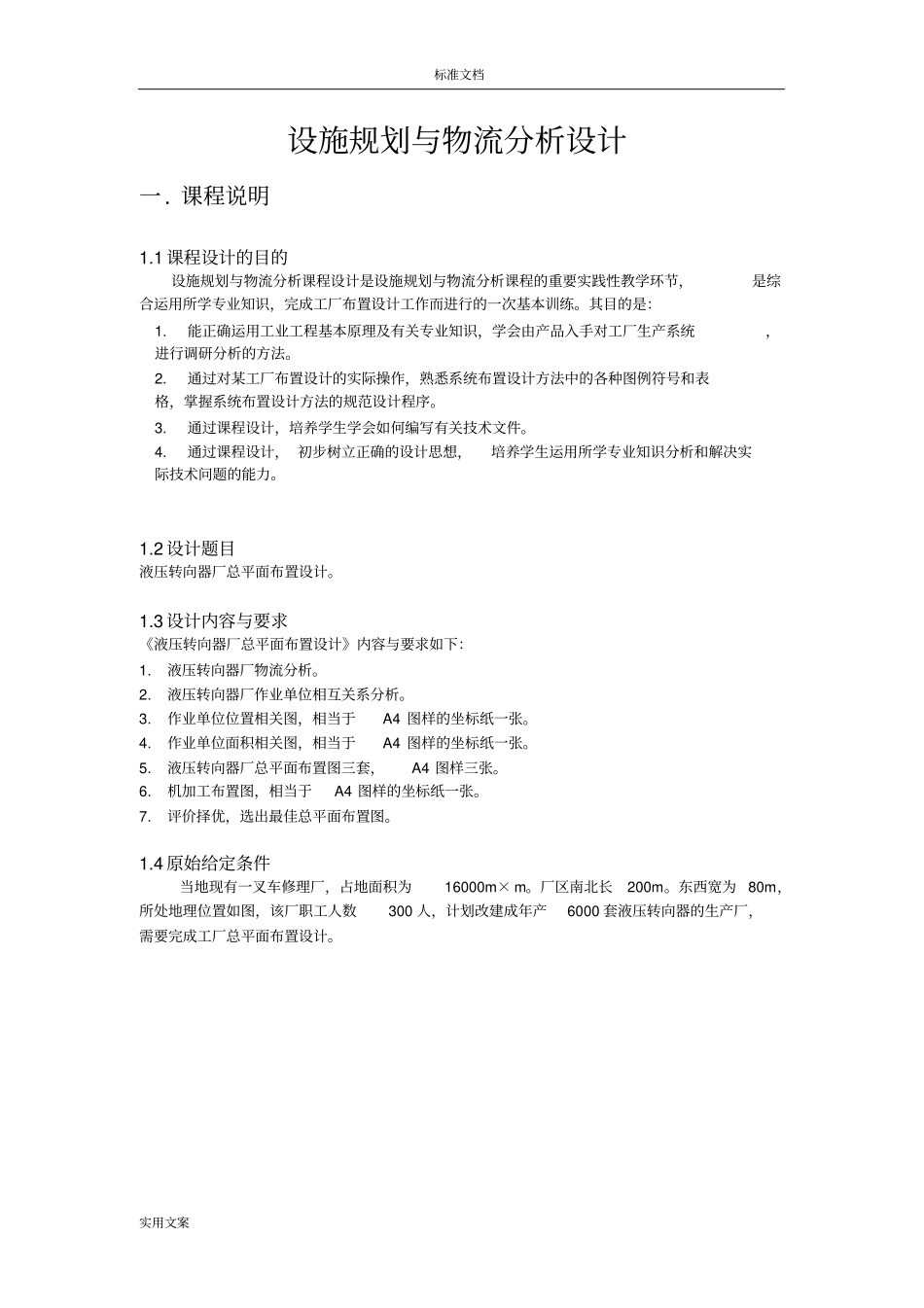

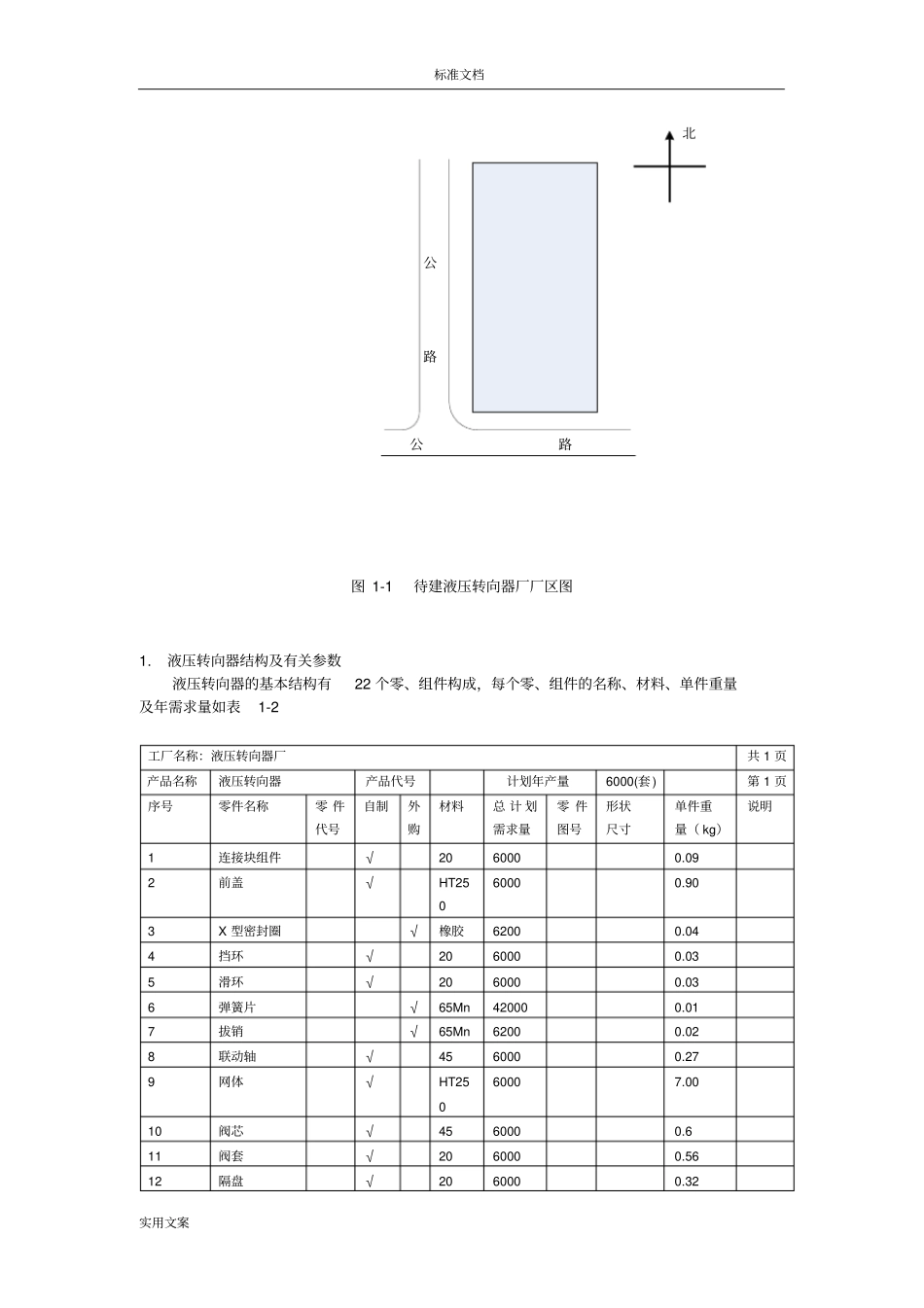

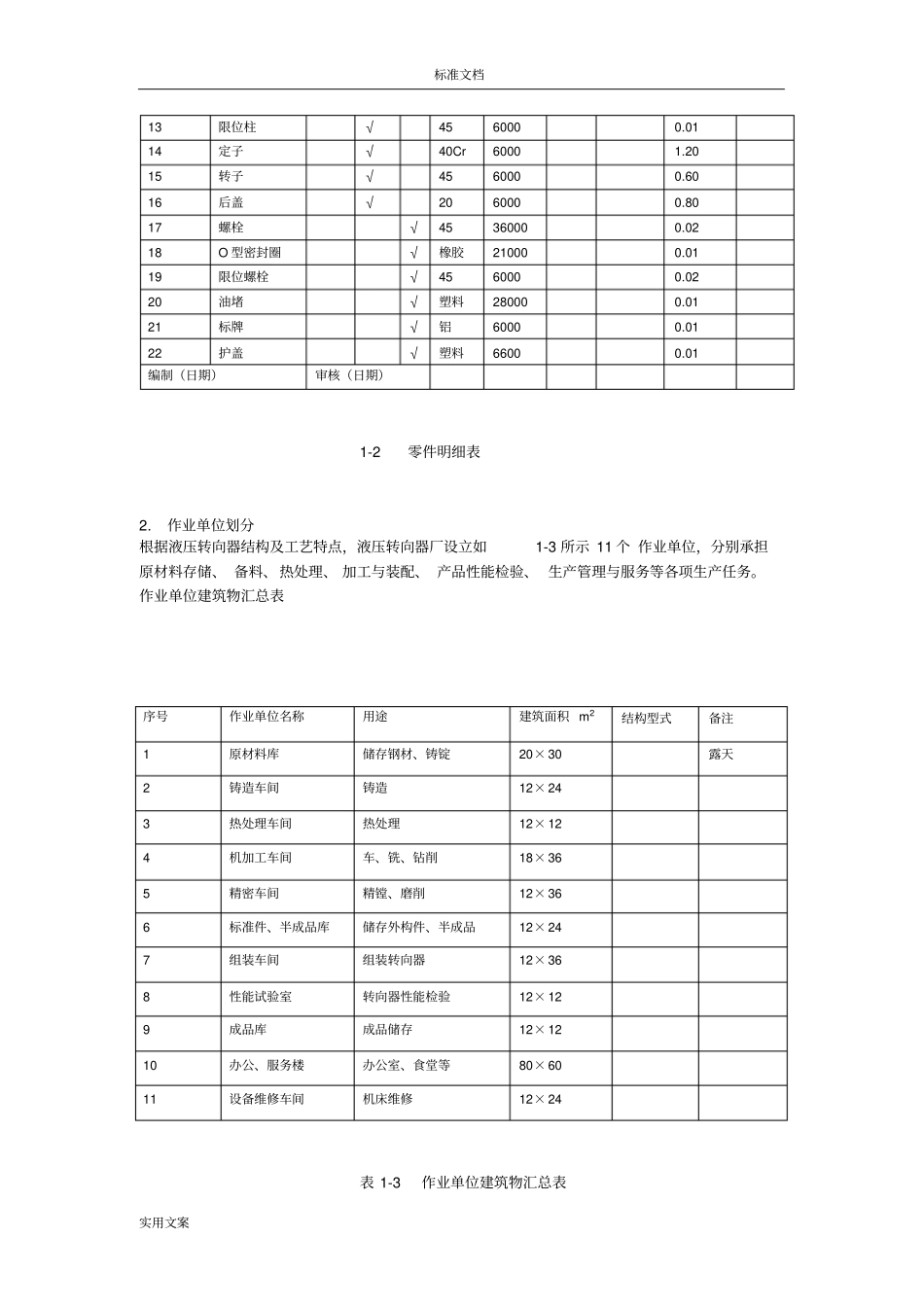

标准文档实用文案设施规划与物流分析设计一.课程说明1.1课程设计的目的设施规划与物流分析课程设计是设施规划与物流分析课程的重要实践性教学环节，是综合运用所学专业知识，完成工厂布置设计工作而进行的一次基本训练。其目的是：1.能正确运用工业工程基本原理及有关专业知识，学会由产品入手对工厂生产系统，进行调研分析的方法。2.通过对某工厂布置设计的实际操作，熟悉系统布置设计方法中的各种图例符号和表格，掌握系统布置设计方法的规范设计程序。3.通过课程设计，培养学生学会如何编写有关技术文件。4.通过课程设计，初步树立正确的设计思想，培养学生运用所学专业知识分析和解决实际技术问题的能力。1.2设计题目液压转向器厂总平面布置设计。1.3设计内容与要求《液压转向器厂总平面布置设计》内容与要求如下：1.液压转向器厂物流分析。2.液压转向器厂作业单位相互关系分析。3.作业单位位置相关图，相当于A4图样的坐标纸一张。4.作业单位面积相关图，相当于A4图样的坐标纸一张。5.液压转向器厂总平面布置图三套，A4图样三张。6.机加工布置图，相当于A4图样的坐标纸一张。7.评价择优，选出最佳总平面布置图。1.4原始给定条件当地现有一叉车修理厂，占地面积为16000m×m。厂区南北长200m。东西宽为80m，所处地理位置如图，该厂职工人数300人，计划改建成年产6000套液压转向器的生产厂，需要完成工厂总平面布置设计。标准文档实用文案公路公路北图1-1待建液压转向器厂厂区图1.液压转向器结构及有关参数液压转向器的基本结构有22个零、组件构成，每个零、组件的名称、材料、单件重量及年需求量如表1-2工厂名称：液压转向器厂共1页产品名称液压转向器产品代号计划年产量6000(套)第1页序号零件名称零件代号自制外购材料总计划需求量零件图号形状尺寸单件重量（kg）说明1连接块组件√2060000.092前盖√HT25060000.903X型密封圈√橡胶62000.044挡环√2060000.035滑环√2060000.036弹簧片√65Mn420000.017拔销√65Mn62000.028联动轴√4560000.279网体√HT25060007.0010阀芯√4560000.611阀套√2060000.5612隔盘√2060000.32标准文档实用文案13限位柱√4560000.0114定子√40Cr60001.2015转子√4560000.6016后盖√2060000.8017螺栓√45360000.0218O型密封圈√橡胶210000.0119限位螺栓√4560000.0220油堵√塑料280000.0121标牌√铝60000.0122护盖√塑料66000.01编制（日期）审核（日期）1-2零件明细表2.作业单位划分根据液压转向器结构及工艺特点，液压转向器厂设立如1-3所示11个作业单位，分别承担原材料存储、备料、热处理、加工与装配、产品性能检验、生产管理与服务等各项生产任务。作业单位建筑物汇总表序号作业单位名称用途建筑面积m2结构型式备注1原材料库储存钢材、铸锭20×30露天2铸造车间铸造12×243热处理车间热处理12×124机加工车间车、铣、钻削18×365精密车间精镗、磨削12×366标准件、半成品库储存外构件、半成品12×247组装车间组装转向器12×368性能试验室转向器性能检验12×129成品库成品储存12×1210办公、服务楼办公室、食堂等80×6011设备维修车间机床维修12×24表1-3作业单位建筑物汇总表标准文档实用文案3.液压转向器生产工艺过程由于液压转向器结构比较简单，因此其生产工艺过程也很简单，总的工艺过程可分为零、组件制作与外购，半成品暂存，组装，性能试验与成品存储等阶段。（1）零、组件制作与外购液压转向器上的标准件、异形件如塑料护盖、铝制标牌等都是采用外购、外协的方法获得，入厂后有半成品库保存。其他零件由本厂自制，其工艺过程如1-4至1-16表。表中各工序加工前工件重量为：该工序加工后工件重量/该工序材料利用率（2）标准件、外购件与半成品暂存生产出的零、组件经车间检验合格后，送入半成品库暂存。定期订购的标准件和外协件均存放在半成品库。（3）组装所有零、组件在组装车间集中组装成液压转向器成品。（4）性能检验所有组装出的液压转向器均需进行性能试验，试验不合格的返回组装车间进行修复。一次组装合格率估计值为80%，二次组装合格率为100%。（5）成品存储所有合格液压转向器存放在成品库带出厂。下面表格是液压转向器零件加工工...
