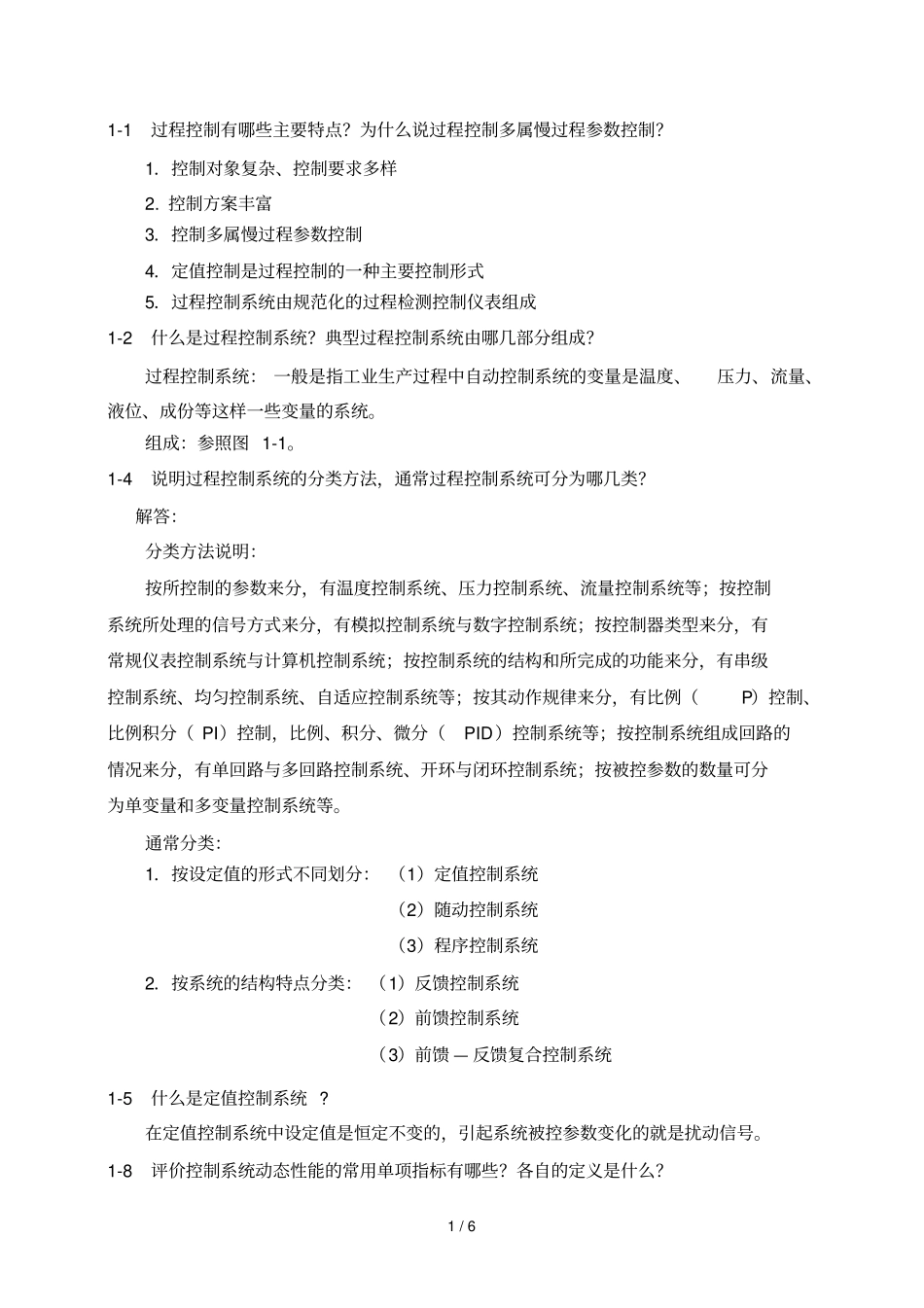

1/61-1过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？1．控制对象复杂、控制要求多样2.控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2什么是过程控制系统？典型过程控制系统由哪几部分组成？过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。组成：参照图1-1。1-4说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5什么是定值控制系统?在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。1-8评价控制系统动态性能的常用单项指标有哪些？各自的定义是什么？2/6解答：单项性能指标主要有：衰减比、超调量与最大动态偏差、静差、调节时间、振荡频率、上升时间和峰值时间等。衰减比：等于两个相邻的同向波峰值之比n；过渡过程的最大动态偏差：对于定值控制系统，是指被控参数偏离设定值的最大值A；超调量：第一个波峰值1y与最终稳态值y（）之比的百分数；1100%()yy残余偏差C：过渡过程结束后，被控参数所达到的新稳态值y（）与设定值之间的偏差C称为残余偏差，简称残差；调节时间：从过渡过程开始到过渡过程结束所需的时间；振荡频率：过渡过程中相邻两同向波峰（或波谷）之间的时间间隔叫振荡周期或工作周期，其倒数称为振荡频率；峰值时间：过渡过程开始至被控参数到达第一个波峰所需要的时间。2-19为什么说转子流量计是定压式流量计？而差压式流量计是变压降式流量计？1）转子流量计是定压式流量计(P47)虽然转子流量计也是根据节流原理测量流量的，但它是利用节流元件改变流体的流通面积来保持转子上下的压差恒定。所以是定压式。2）差压式流量计是变压降式流量计(P45)是基于流体流动的节流原理，利用流体流经节流装置是产生的压差实现流量测量的。所以是变压降式。2-22电磁流量计的工作原理是什么？它对被测介质有什么要求？1）原理：利用导电液体通过磁场时在两固定电极上感应出电动是测量流速。2）对被测介质的要求：导电液体，被测液体的电导率应大于水的电导率(100cm)，不能测量油类或气体的流量。2-24超声波流量计的特点是什么？超声波流量计的非接触式测量方式，不会影响被测流体的流动状况，被测流体也不会对流量计造成磨损或腐蚀伤害，因此适用范围广阔。3/62-27试述电容式物位计的工作原理。解答：利用电容器的极板之间介质变化时，电容量也相应变化的原理测物位，可测量液位、料位和两种不同液体的分界面。2-28超声波液位计适用于什么场合？适合于强腐蚀性、高压、有毒、高粘性液体的测量。3-1什么是控制器的控制规律？控制器有哪些基本控制规律？解答：1）控制规律：是指控制器的输出信号与输入偏差信号之间的关系。2）基本控制规律：位式控制、比例控制、比例积分控制、比例微分控制和比例积分微分控制。3-10试分析比例、积分、微分控制规律各自的特点，积分和微分为什么不单独使用？1）比例控制及时、反应灵敏，偏差越大，控制力越强；但结果存在余差。2）积分控制可以达到无余差；但动作缓慢，控制不及时，不单独使用。3）微分控制能起到超前调节作用；但输入偏差不变时，控制作用消失，不单独使用。3-13什么叫控制器的无扰动切换？在DD...
