《2018年机械工程师(中级)职称资格考试指导书》第一部分工程制图与公差配合·工程图是设计工程师用以表达机械结构设计意图的语言和工具
它由制图标准规范和一些符号、画法规则组成

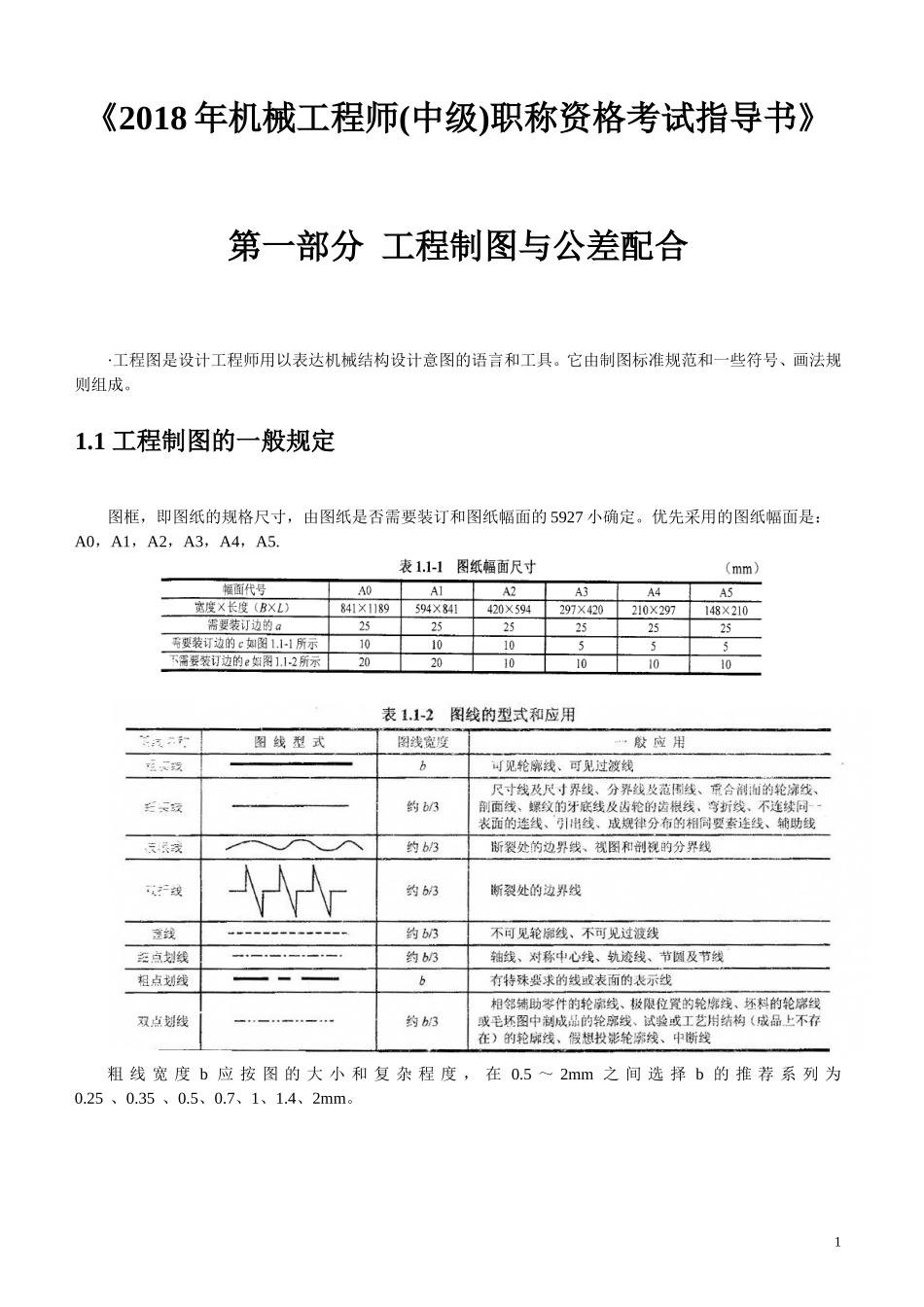

1工程制图的一般规定图框,即图纸的规格尺寸,由图纸是否需要装订和图纸幅面的5927小确定
优先采用的图纸幅面是:A0,A1,A2,A3,A4,A5
粗线宽度b应按图的大小和复杂程度,在0
5~2mm之间选择b的推荐系列为0

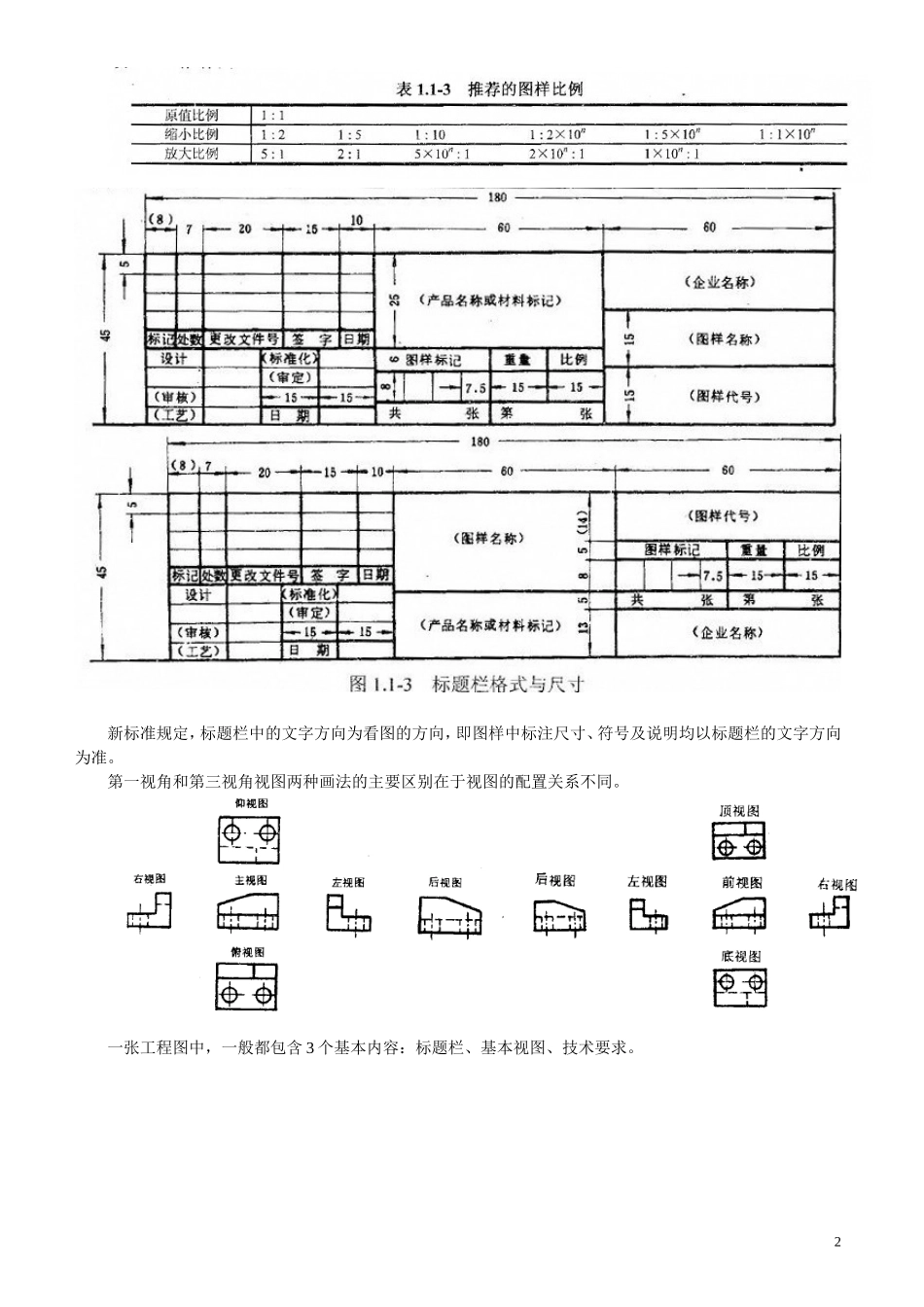

1新标准规定,标题栏中的文字方向为看图的方向,即图样中标注尺寸、符号及说明均以标题栏的文字方向为准
第一视角和第三视角视图两种画法的主要区别在于视图的配置关系不同
一张工程图中,一般都包含3个基本内容:标题栏、基本视图、技术要求

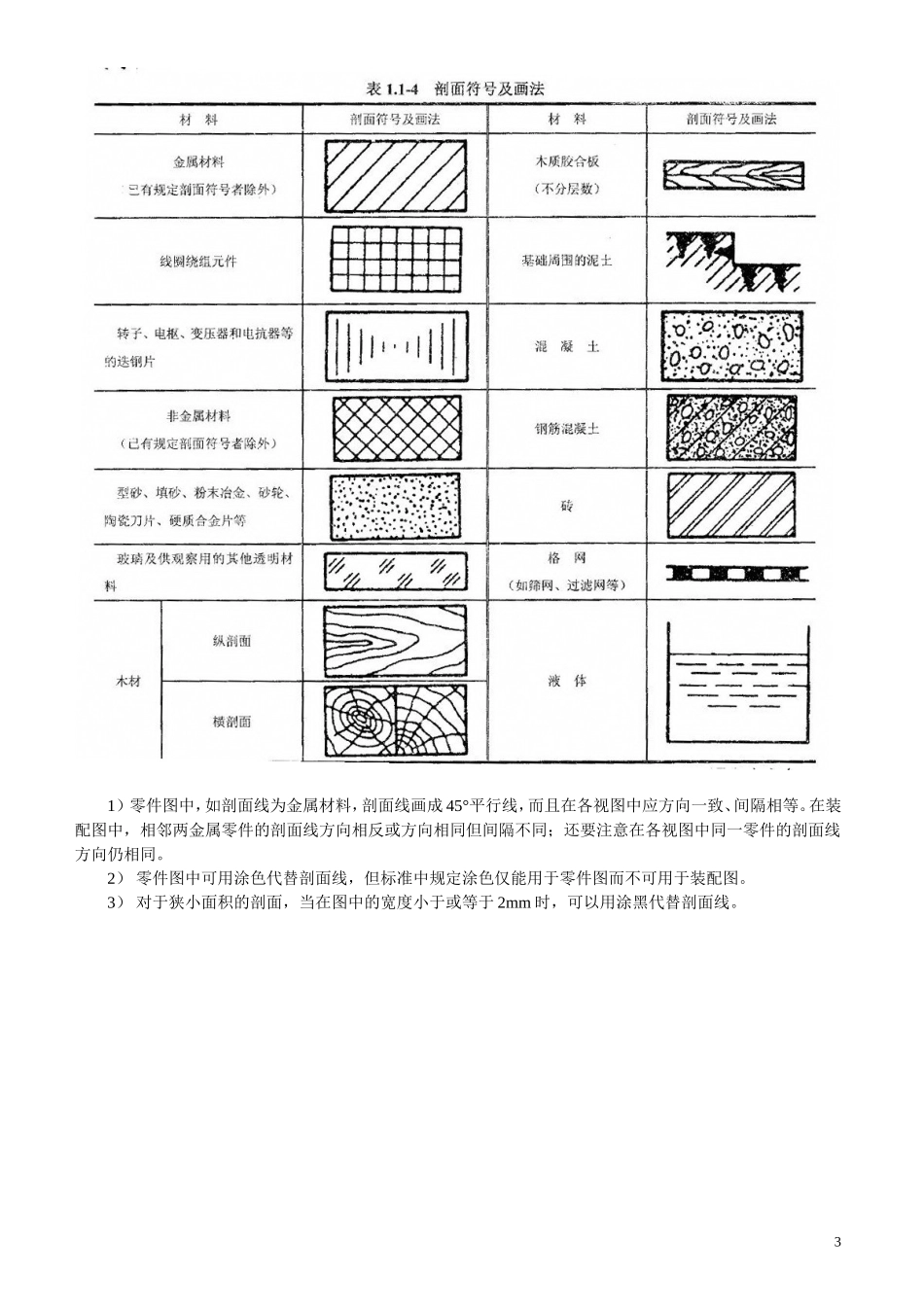

21)零件图中,如剖面线为金属材料,剖面线画成45°平行线,而且在各视图中应方向一致、间隔相等
在装配图中,相邻两金属零件的剖面线方向相反或方向相同但间隔不同;还要注意在各视图中同一零件的剖面线方向仍相同
2)零件图中可用涂色代替剖面线,但标准中规定涂色仅能用于零件图而不可用于装配图
3)对于狭小面积的剖面,当在图中的宽度小于或等于2mm时,可以用涂黑代替剖面线
2机械、液压、气动系统图的示意画法4能认识、绘制机械、液压、气动系统的原理图,并能运用原理图进行方案设计和分析
5尺寸、公差、配合与形位公差标注基孔制配合是基本偏差为一定的孔的公差带,选择改变轴的公差带获得所需配合(状态)的一种装配制度
基轴制配合是基本偏差为一定的轴的公差带,选择改变孔的公差带获得所需配合(状态)的另一种装配制度
根据GB/T1800
2-1998规定,标准公差采用国际标准公差代号IT表示
标准公差等级分为01,0,1,2,3,…,18共20级,分别标记为IT01,…,IT18
标准推荐,基孔制的间隙配合、轴的基本
