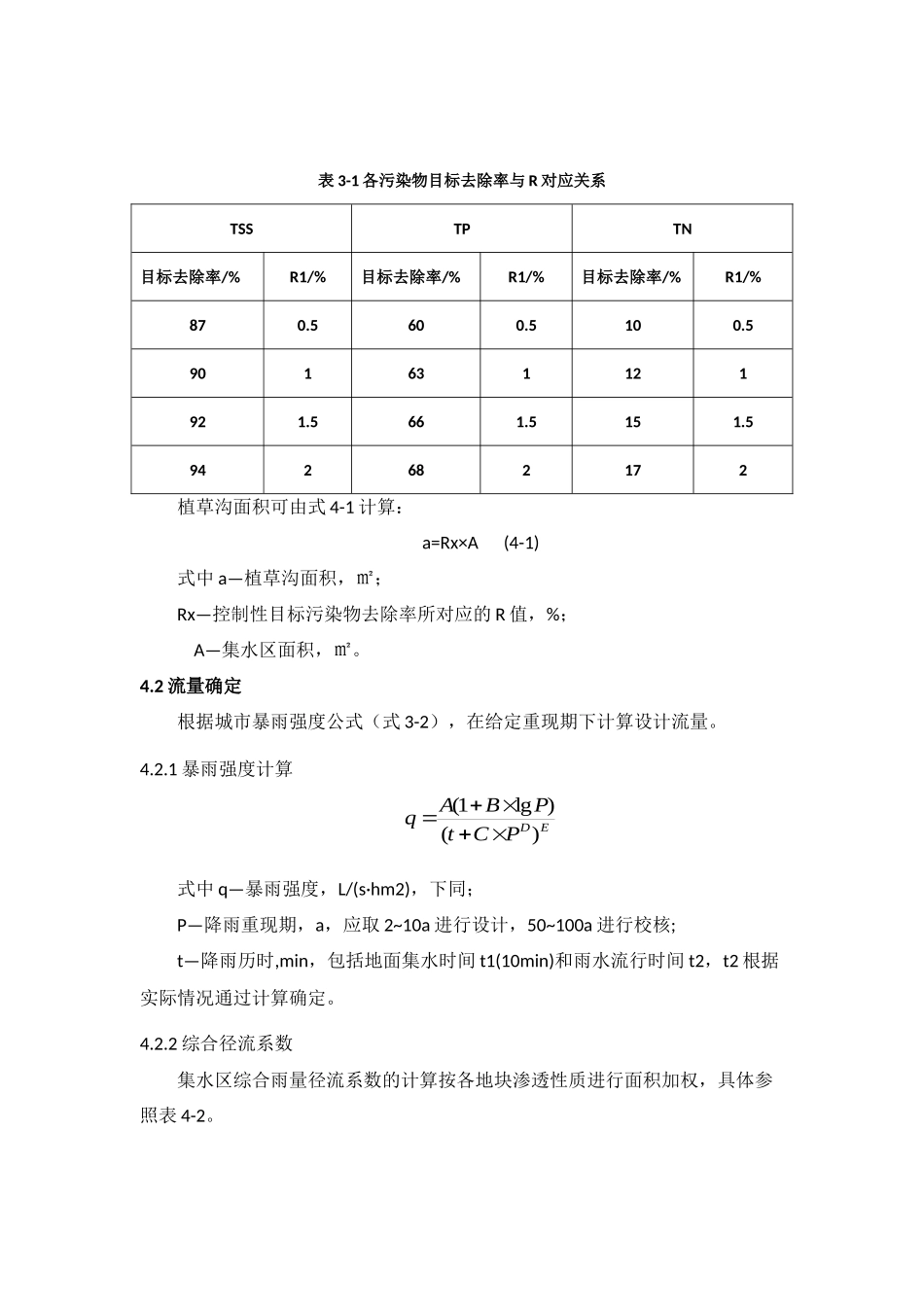

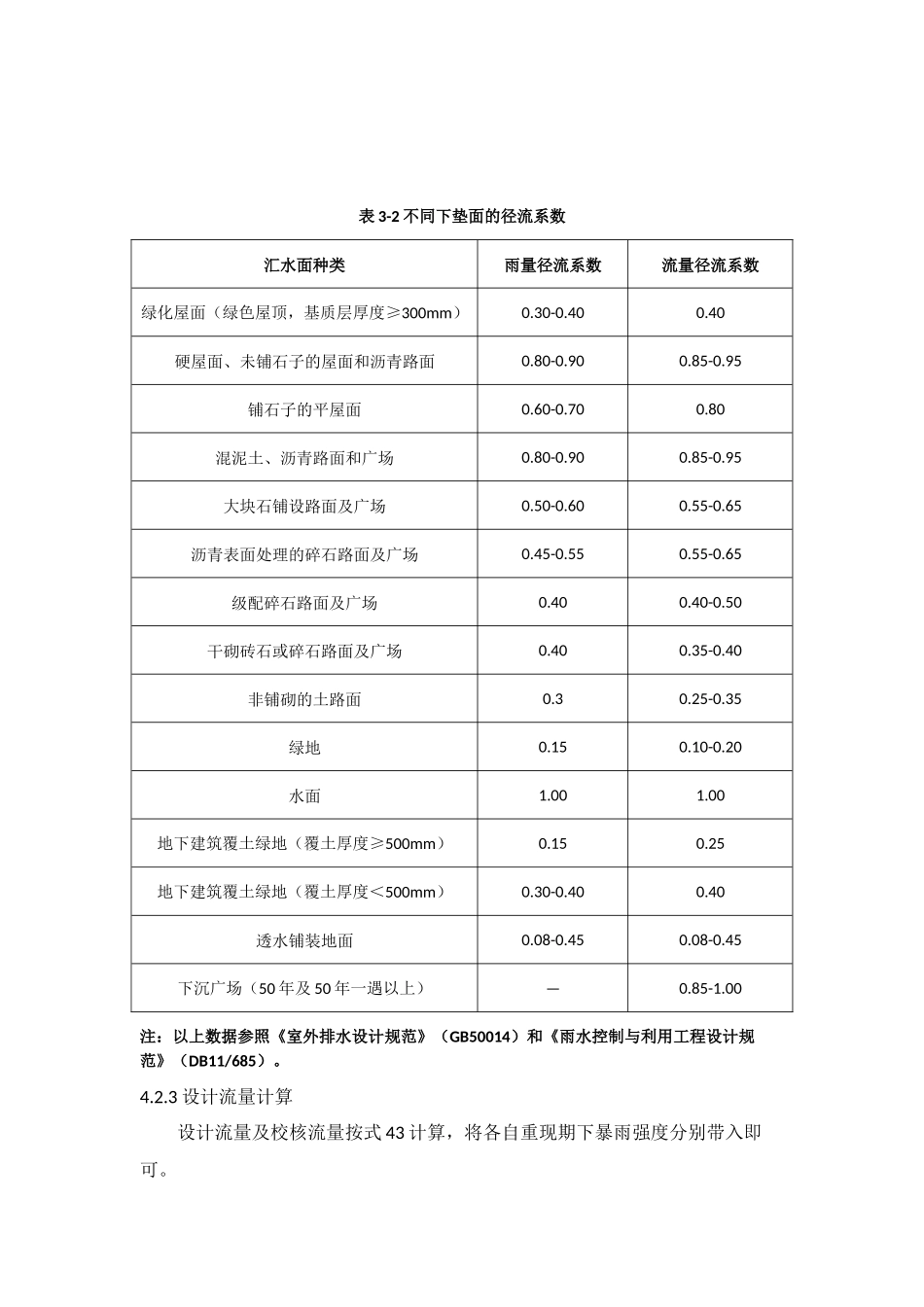

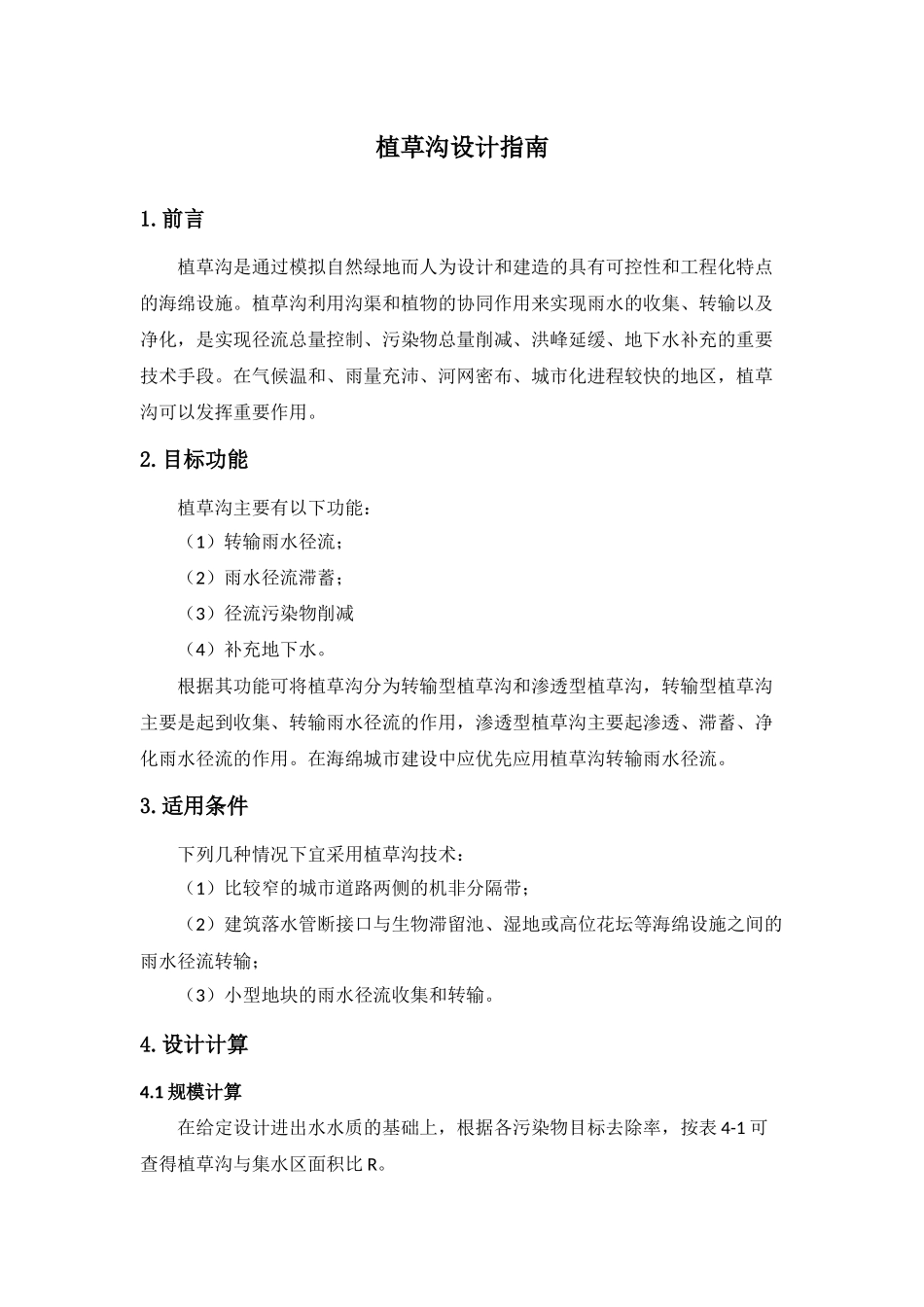

植草沟设计指南1.前言植草沟是通过模拟自然绿地而人为设计和建造的具有可控性和工程化特点的海绵设施。植草沟利用沟渠和植物的协同作用来实现雨水的收集、转输以及净化，是实现径流总量控制、污染物总量削减、洪峰延缓、地下水补充的重要技术手段。在气候温和、雨量充沛、河网密布、城市化进程较快的地区，植草沟可以发挥重要作用。2.目标功能植草沟主要有以下功能：（1）转输雨水径流；（2）雨水径流滞蓄；（3）径流污染物削减（4）补充地下水。根据其功能可将植草沟分为转输型植草沟和渗透型植草沟，转输型植草沟主要是起到收集、转输雨水径流的作用，渗透型植草沟主要起渗透、滞蓄、净化雨水径流的作用。在海绵城市建设中应优先应用植草沟转输雨水径流。3.适用条件下列几种情况下宜采用植草沟技术：（1）比较窄的城市道路两侧的机非分隔带；（2）建筑落水管断接口与生物滞留池、湿地或高位花坛等海绵设施之间的雨水径流转输；（3）小型地块的雨水径流收集和转输。4.设计计算4.1规模计算在给定设计进出水水质的基础上，根据各污染物目标去除率，按表4-1可查得植草沟与集水区面积比R。表3-1各污染物目标去除率与R对应关系TSSTPTN目标去除率/%R1/%目标去除率/%R1/%目标去除率/%R1/%870.5600.5100.5901631121921.5661.5151.5942682172植草沟面积可由式4-1计算：a=Rx×A(4-1)式中a—植草沟面积，㎡；Rx—控制性目标污染物去除率所对应的R值，%；A—集水区面积，㎡。4.2流量确定根据城市暴雨强度公式（式3-2），在给定重现期下计算设计流量。4.2.1暴雨强度计算EDPCtPBAq)()lg1(式中q—暴雨强度，L/(s·hm2)，下同；P—降雨重现期，a，应取2~10a进行设计，50~100a进行校核;t—降雨历时,min，包括地面集水时间t1(10min)和雨水流行时间t2，t2根据实际情况通过计算确定。4.2.2综合径流系数集水区综合雨量径流系数的计算按各地块渗透性质进行面积加权，具体参照表4-2。表3-2不同下垫面的径流系数汇水面种类雨量径流系数流量径流系数绿化屋面（绿色屋顶，基质层厚度≥300mm）0.30-0.400.40硬屋面、未铺石子的屋面和沥青路面0.80-0.900.85-0.95铺石子的平屋面0.60-0.700.80混泥土、沥青路面和广场0.80-0.900.85-0.95大块石铺设路面及广场0.50-0.600.55-0.65沥青表面处理的碎石路面及广场0.45-0.550.55-0.65级配碎石路面及广场0.400.40-0.50干砌砖石或碎石路面及广场0.400.35-0.40非铺砌的土路面0.30.25-0.35绿地0.150.10-0.20水面1.001.00地下建筑覆土绿地（覆土厚度≥500mm）0.150.25地下建筑覆土绿地（覆土厚度＜500mm）0.30-0.400.40透水铺装地面0.08-0.450.08-0.45下沉广场（50年及50年一遇以上）—0.85-1.00注：以上数据参照《室外排水设计规范》（GB50014）和《雨水控制与利用工程设计规范》（DB11/685）。4.2.3设计流量计算设计流量及校核流量按式43计算，将各自重现期下暴雨强度分别带入即可。Q=α·q·A×10-7（4-3）式中Q—设计流量，m³/s;α—综合径流系数;q—暴雨强度，L/(s·h㎡)；A—集水区总面积，㎡。4.3纵坡和边坡设计4.3.1纵坡坡度植草沟纵坡坡度不应大于4%，纵坡较大时宜设置为阶梯型植草沟或在中途设置消能台坎。4.3.2边坡系数植草沟宽度的确定应遵循如下原则：保证处理效果、实现转输目标、满足景观要求、便于维护管理、保障公众安全。受场地因素限制，植草沟的宽度一般根据城市建设预留地的范围来确定。边坡系数取值宜处于0.1~0.25之间。道路两侧的植草沟边坡系数通常会受十字路口影响。在不经过交叉路口时，边坡系数的取值主要考虑维护管理和公众安全。在交叉路口处，若路面高度高于植草沟边缘高度，边坡系数通常应在1/6~1/4之间取值，此时应在路面以下预留排水管道。若路面与植草沟边缘在同一高程，边坡系数应取1/9。植草沟高程的选择应由城市规划和景观设计者共同决定，在设计过程中也应参考当地公路配套设施设计规范和标准图集。4.4断面尺寸计算在确定长、宽、边坡和纵坡系数的基础上，过水断面取水力最优断面，利用曼宁公式并结合具体断面形式求得植草沟断面尺寸。式中Q—设计流量，m³/s;A1—过水断面面积，㎡;R—水力半径，m;S—渠底坡度；n—曼宁系...
