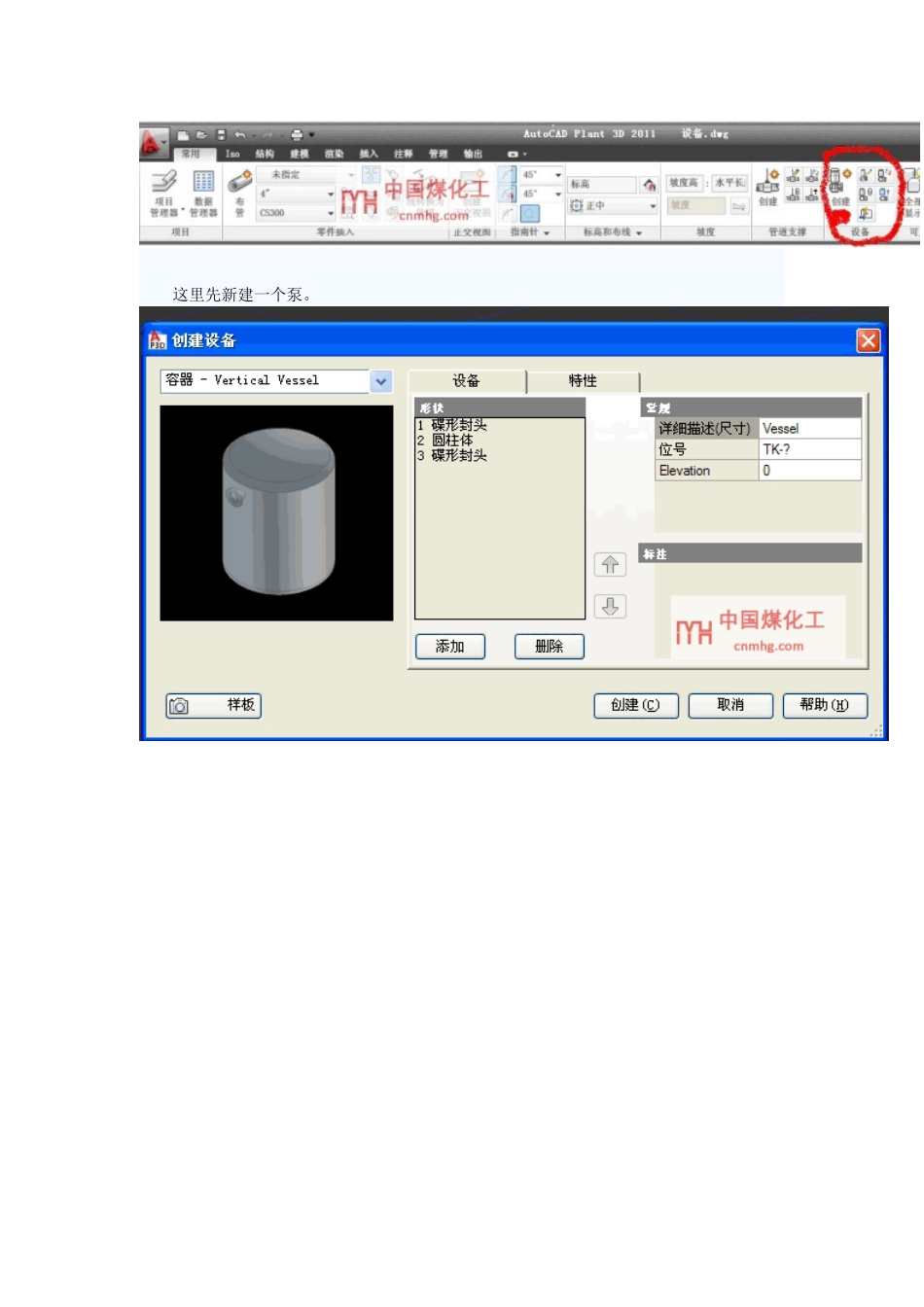

AutoCADPlant3D2011教程连载五-创建设备创建设备有三种方式：第一种直接用内置的设备第二种用内建的水平垂直设备模型创建设备第三种自己建模创建设备。这里主要介绍前面2种，第三种和前面创建车间的方式一样。5.1创建内置设备为了图形层次分明，我们另建一个文件用于设备的创建。在项目管理那选择plant3D图形,右建单击创建新的图形。我们把新建的图形命名为：设备.dwg具体创建方法：功能区>“常用”选项卡>设备“创建设备”这里先新建一个泵。由上图可见有许多预置的设备，这里我们选择泵中的离心泵。如下图：令人讨厌的是，虽然我们用了公制，理论上单位应该是用mm的，可这里用的尺寸还是英寸。所以我们自己把它们转换一下：1英寸=1英寸=2.539999918厘米=25.4mm换算完后如下：不过修改后，管嘴还只能是英寸的,国内的还是不好用，不知道官方的国标库好不好，以后下载下来看看。改完后管嘴却不见了，所以改回原来的英寸样式。5.2创建内置模型设备方法同上不过这次选择的是容器中的HorizontalVessel构建一个卧式贮罐。上图用的是碟形封头，我们可以选择删除，然后改成椭圆形封头，如下图然后用样板存起来以后备用完成后放置于图上：可以添加新的管嘴选择设备，点击笔样位置可修改添加管嘴，如下图要点是，先选择管嘴，然后点笔就可以修改了，都是单击。不要双击，不然很容易选择了设备，而不是要的管嘴。即先选择这个，然后选择笔，当出现编辑管嘴时就ok了。可以在上表中选择添加，删除，修改需要的管嘴了，在这里我们把管嘴的位置改了下，改完后如下图：设备就添加好了。改回后，我们按一定比例放大。改回后的样子：点击管嘴可以修改管路的大小，型号设备就添加好了。创建AutoCADPlant3D设备族-第二部分大家好，今天小编接着上次讲的创建设备族，讲下面的第二部分――利用创建的AutoCAD模型来创建设备。使用这种方法的前提是在AutoCADPlant3D里面，你找不到已有的预定义类型，或者已有的预定义类型还无法满足你的需要，在这种情况下，你可以考虑使用现在这种方式。利用这种方式，大家可以创建随心所欲的创建任意外观的设备，想想这是为什么呢？（卖个关子先，这个会在本文后面回答。）如下图所示，这是一个用AutoCAD创建的泵。下面我们开始本次内容，首先你要准备一些材料。一个AutoCAD模型文件AutoCADPlant3D软件接着我们开始本次创建旅程。首先用AutoCADPlant3D打开你所创建的设备模型，然后点击Ribbon标签上的转换设备，如下图所示：这时会弹出一个警告对话框，即要求把当前图形添加到当前项目里面。点击Yes，将当前图形添加到设备文件夹下，这样便于管理。接着会出现选择要转换的AutoCAD对象提示，在图形中选中你要转换的模型，回车确定。这里会出来另外一个对话框――转换为设备，这个是让你选择转换的设备为何种类型，其中包括鼓风机、离心机等典型的设备，具体类型可参考下图。我们选择泵，然后点击“选择”，接着我们要做的是指定插入点的位置。这个跟定义块等类似。接着指定基点，在弹出来的对话框――修改设备中，进行其他属性的设置。在下图的对话框中，可以看到类型已经是泵－泵，在设备标签下，只有详细描述位号，标注下面是空的，因为这个模型用的是AutoCAD模型转换过来，所以不存在可参变的参数。在特性标签下，大家可以看到跟之前我们用预定义类型的其实是一样的。大家可以进行相应的属性设置，然后点击确定，这样设备族就创建完成了。我们再做另一件事，选中刚才我们创建的设备，你会发现左边有个加号跟管子样子的符号，这个是什么呢，相信有些朋友已经猜到了，对，这个是用来添加管嘴的，那如何添加管嘴，小编会在后面的博文中带给大家。最后给大家公布下一开始时候的问题答案，利用现在这种方式，为什么可以创建随心所欲的创建任意外观的设备，原因其实很简单，因为用的是AutoCAD模型，而AutoCAD模型是可以随意创建的，只要满足工厂设计中设备的要求即可，然后将其转换为AutoCADPlant3D中的设备即可。好，本次就先讲到这里，如您有什么问题欢迎大家来mail交流，谢谢。从图片到三维建模方法与步骤pdf2cad6.0将pdf转用CAD的一个小软件.网上有下,很方便.CAD步骤/方...
