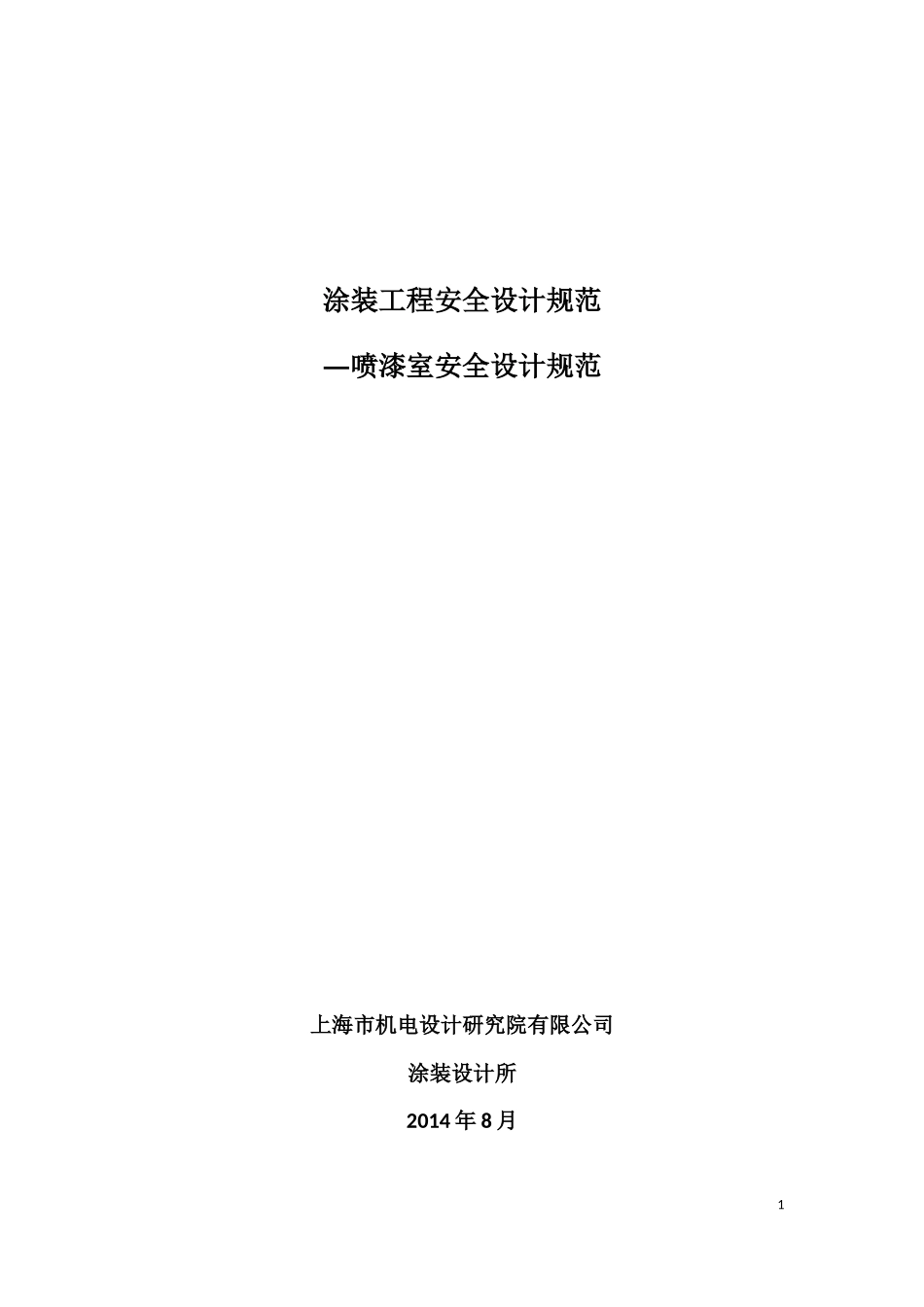

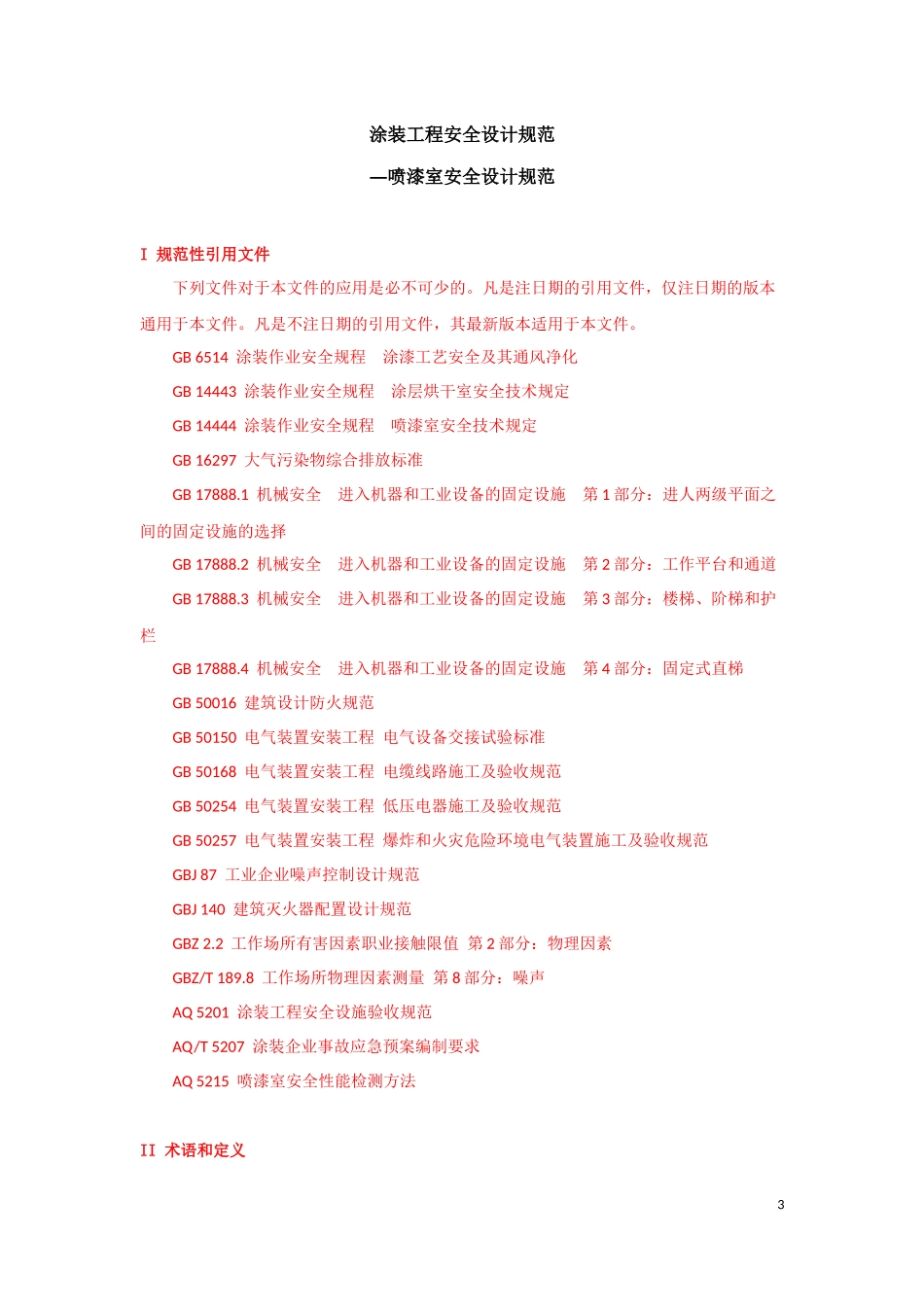

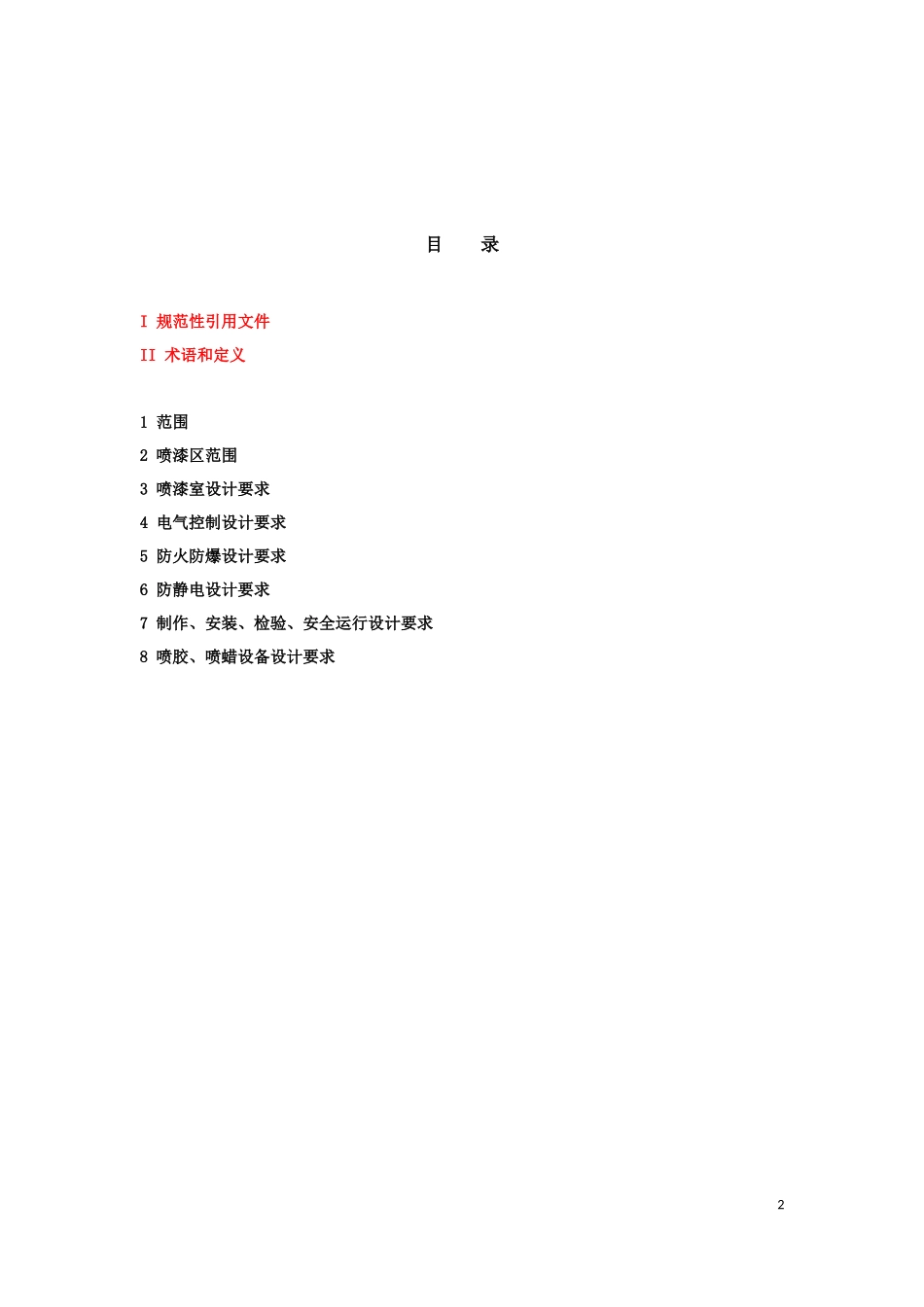

涂装工程安全设计规范—喷漆室安全设计规范上海市机电设计研究院有限公司涂装设计所2014年8月1目录I规范性引用文件II术语和定义1范围2喷漆区范围3喷漆室设计要求4电气控制设计要求5防火防爆设计要求6防静电设计要求7制作、安装、检验、安全运行设计要求8喷胶、喷蜡设备设计要求2涂装工程安全设计规范—喷漆室安全设计规范I规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本通用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。GB6514涂装作业安全规程涂漆工艺安全及其通风净化GB14443涂装作业安全规程涂层烘干室安全技术规定GB14444涂装作业安全规程喷漆室安全技术规定GB16297大气污染物综合排放标准GB17888.1机械安全进入机器和工业设备的固定设施第1部分：进人两级平面之间的固定设施的选择GB17888.2机械安全进入机器和工业设备的固定设施第2部分：工作平台和通道GB17888.3机械安全进入机器和工业设备的固定设施第3部分：楼梯、阶梯和护栏GB17888.4机械安全进入机器和工业设备的固定设施第4部分：固定式直梯GB50016建筑设计防火规范GB50150电气装置安装工程电气设备交接试验标准GB50168电气装置安装工程电缆线路施工及验收规范GB50254电气装置安装工程低压电器施工及验收规范GB50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GBJ87工业企业噪声控制设计规范GBJ140建筑灭火器配置设计规范GBZ2.2工作场所有害因素职业接触限值第2部分：物理因素GBZ/T189.8工作场所物理因素测量第8部分：噪声AQ5201涂装工程安全设施验收规范AQ/T5207涂装企业事故应急预案编制要求AQ5215喷漆室安全性能检测方法II术语和定义3GB/T14441、GB14444规定的术语和下列术语及其定义适用于本文件。为了便于使用，本标准列出了上述文件中与喷漆室相关的术语及其定义。II.1喷漆室spraybooth一个完全封闭或半封闭的、具有良好机械通风和照明设备的、专门用于喷涂涂料的房间或围护结构体。室内气流组织能防止漆雾、溶剂蒸气向外逸散，并使其集中安全引入排风系统。II.2喷漆房sprayroom专用于进行喷漆作业的带强制通风的全封闭建筑物。整个喷漆房是喷漆区的一部分。喷漆房不同于喷漆室。II.3喷漆区paintingarea由于喷漆作业而存在危险量的易燃和可燃性蒸气、漆雾、粉尘或积聚可燃性残存物的区域。II.4流平区flash-offarea喷漆作业后的一个开放或封闭区域，在该区域内使漆膜均匀并释放出溶剂蒸气。II.5控制风速controlspeedofflow在操作人员呼吸带高度上与主气流垂直的断面平均风速。II.6干扰气流irregularflow影响控制风速的一切气流。II.7过喷overspray喷涂过程中漆雾未喷涂在工件上的现象。II.8干式喷漆室spraybooth，drytype应用碰撞、纤维过滤或静电作用等机理，除去排风气流中过喷物的喷漆室。II.94湿式喷漆室spraybooth，wettype应用水或其他液体介质洗涤作用，除去排风气流中过喷物的喷漆室。51范围本章节规定了喷漆室在保障劳动者的生命安全和职业健康、防止事故发生和财产损失、保护环境方面的基本要求、设计要求、验收要求。本标准适用于涂装工程中各类喷漆室在规划、设计、建设和组织生产时，对危险、有害因素的预防和控制，也适用于伤亡事故的统计分析管理，及涂装职业健康安全信息的处理和交换。范围补充喷腊/喷胶室等使用水性涂料的喷漆室可参照执行。2喷漆区范围2.1喷漆区一般应包括以下范围：a）喷漆室或喷漆房内部及与其相连接的排风系统内部；b）喷漆流水线上封闭的内部空间；c）涂料直接喷到的其他地方。2.2除2.1外，喷漆作业尚存在有危险量的易燃、可燃性蒸汽、漆雾等的区域，如与喷漆室相连的流平室及地沟、地坑等低洼区，应划入喷漆区范围。3喷漆室设计要求3.1室体3.1.1室体框架，在满负荷状态下（包括机械及人员的动、静态负荷及风压负荷），应安全可靠。3.1.2喷漆室玻璃，应符合GB14444的规定，采用安全玻璃。3.1.3喷漆区的照明，应符合GB14444的规定，采用防爆型或隔爆型的照明器具。3.1.4喷漆室的构造材料，均应采用不燃或阻燃的材料。3.1.5喷漆室用于水性涂料涂装时，室体内壁的构造材料应符合相关防腐蚀要求。3...
