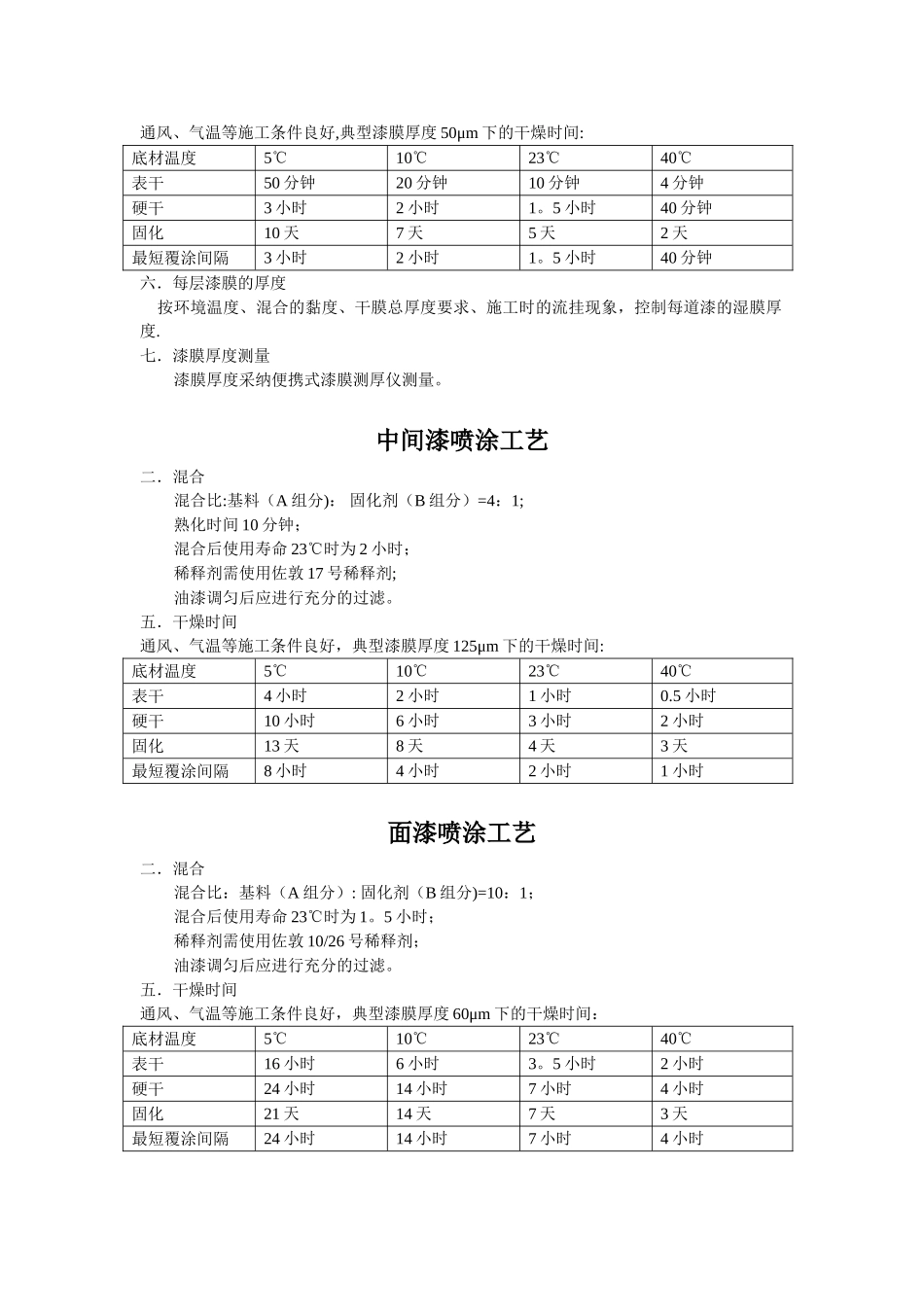

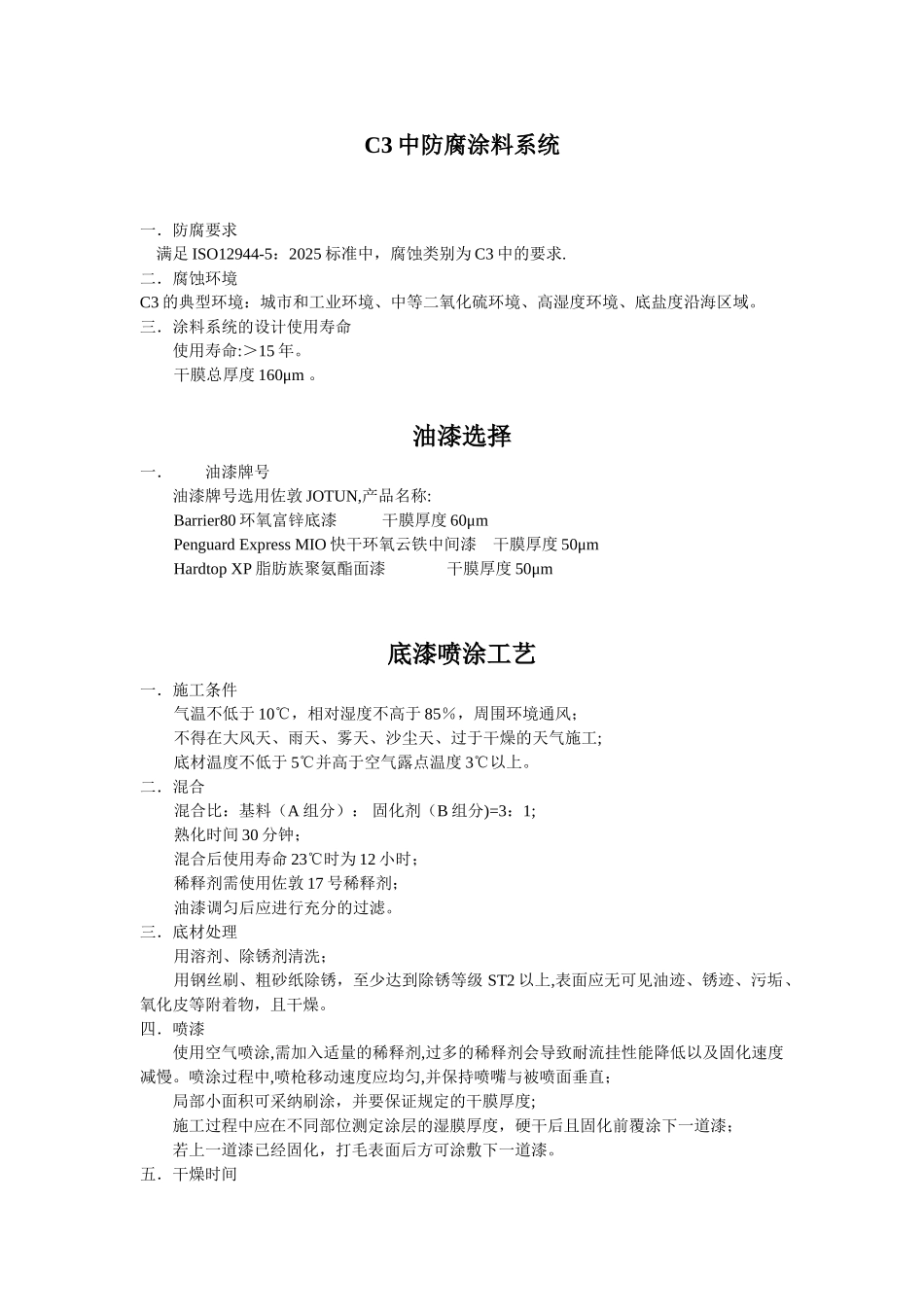

C3 中防腐涂料系统一．防腐要求 满足 ISO12944-5：2025 标准中，腐蚀类别为 C3 中的要求.二．腐蚀环境C3 的典型环境：城市和工业环境、中等二氧化硫环境、高湿度环境、底盐度沿海区域。三．涂料系统的设计使用寿命使用寿命:＞15 年。干膜总厚度 160μm 。油漆选择一．油漆牌号油漆牌号选用佐敦 JOTUN,产品名称:Barrier80 环氧富锌底漆 干膜厚度 60μmPenguard Express MIO 快干环氧云铁中间漆 干膜厚度 50μmHardtop XP 脂肪族聚氨酯面漆 干膜厚度 50μm底漆喷涂工艺一．施工条件气温不低于 10℃，相对湿度不高于 85％，周围环境通风；不得在大风天、雨天、雾天、沙尘天、过于干燥的天气施工;底材温度不低于 5℃并高于空气露点温度 3℃以上。二．混合混合比：基料（A 组分）： 固化剂（B 组分)=3：1;熟化时间 30 分钟；混合后使用寿命 23℃时为 12 小时；稀释剂需使用佐敦 17 号稀释剂；油漆调匀后应进行充分的过滤。三．底材处理用溶剂、除锈剂清洗；用钢丝刷、粗砂纸除锈，至少达到除锈等级 ST2 以上,表面应无可见油迹、锈迹、污垢、氧化皮等附着物，且干燥。四．喷漆使用空气喷涂,需加入适量的稀释剂,过多的稀释剂会导致耐流挂性能降低以及固化速度减慢。喷涂过程中,喷枪移动速度应均匀,并保持喷嘴与被喷面垂直；局部小面积可采纳刷涂，并要保证规定的干膜厚度;施工过程中应在不同部位测定涂层的湿膜厚度，硬干后且固化前覆涂下一道漆；若上一道漆已经固化，打毛表面后方可涂敷下一道漆。五．干燥时间通风、气温等施工条件良好,典型漆膜厚度 50μm 下的干燥时间:底材温度5℃10℃23℃40℃表干50 分钟20 分钟10 分钟4 分钟硬干3 小时2 小时1。5 小时40 分钟固化10 天7 天5 天2 天最短覆涂间隔3 小时2 小时1。5 小时40 分钟六．每层漆膜的厚度 按环境温度、混合的黏度、干膜总厚度要求、施工时的流挂现象，控制每道漆的湿膜厚度.七．漆膜厚度测量漆膜厚度采纳便携式漆膜测厚仪测量。中间漆喷涂工艺二．混合混合比:基料（A 组分)： 固化剂（B 组分）=4：1;熟化时间 10 分钟；混合后使用寿命 23℃时为 2 小时；稀释剂需使用佐敦 17 号稀释剂;油漆调匀后应进行充分的过滤。五．干燥时间通风、气温等施工条件良好，典型漆膜厚度 125μm 下的干燥时间:底材温度5℃10℃23℃40℃表干4 小时2 小时1 小时0.5 小时硬干10 小时6 小时3 小时2 小时固化13 天8 天4 天3 天最...
