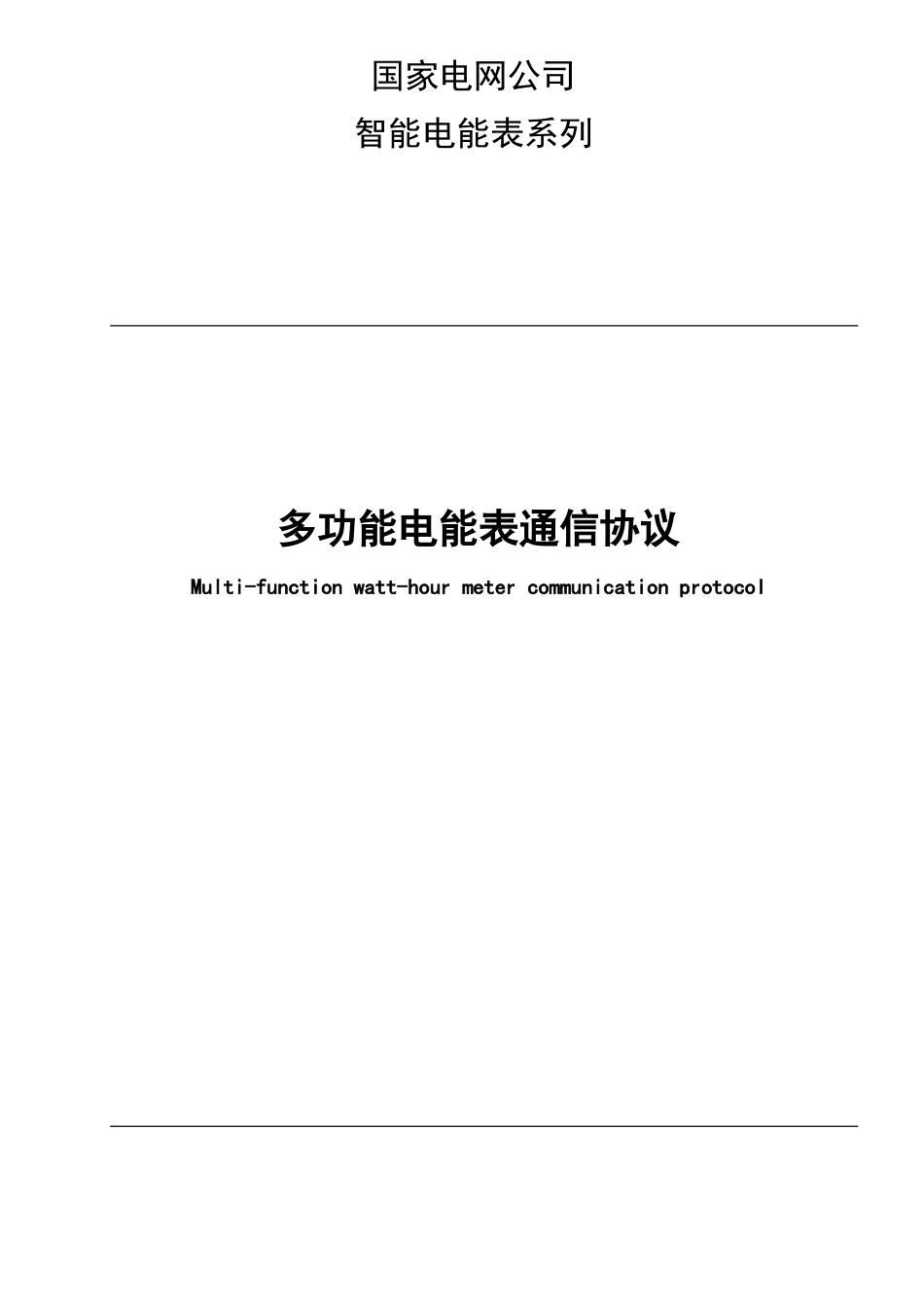

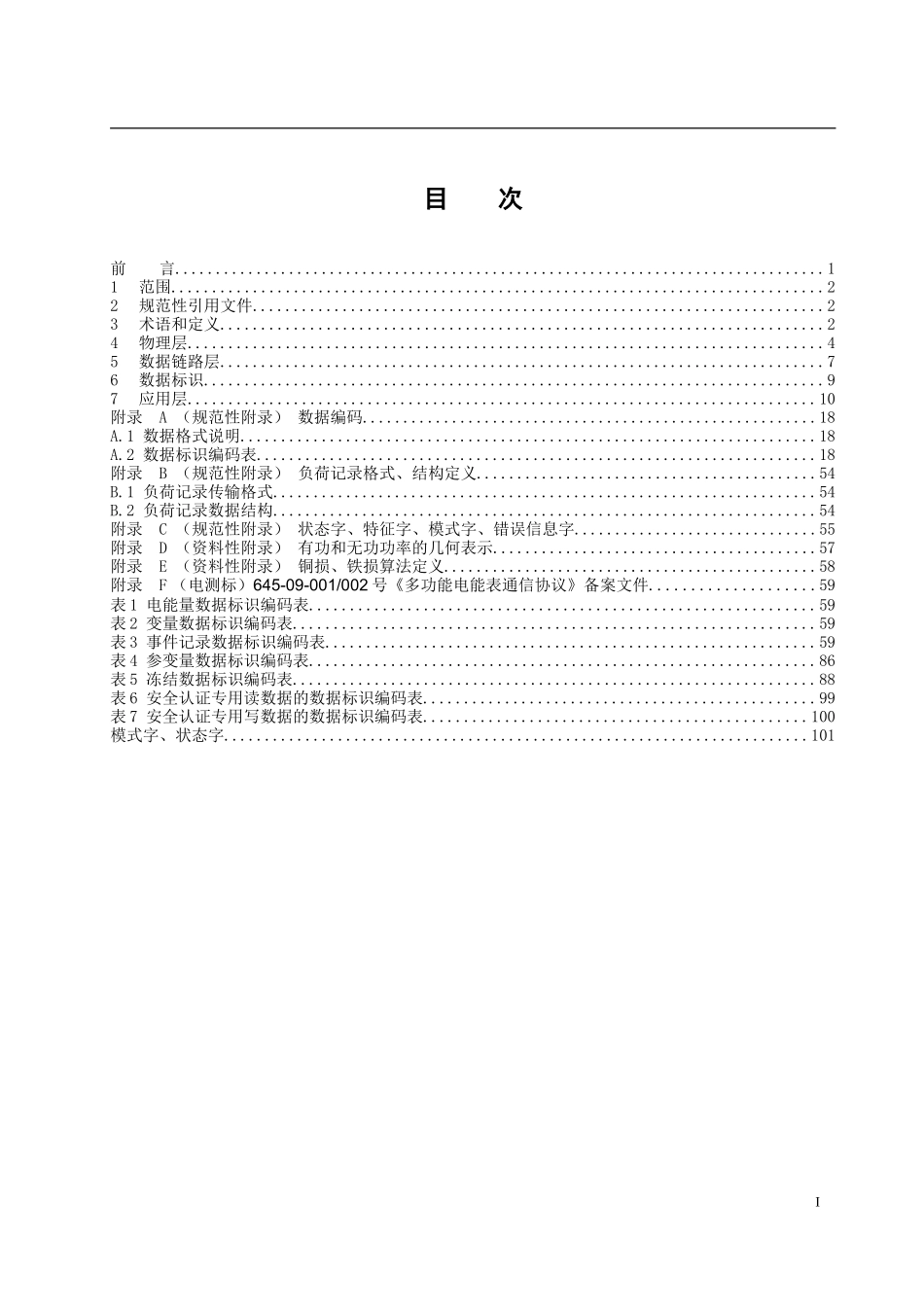

国家电网公司智能电能表系列多功能电能表通信协议Multi-functionwatt-hourmetercommunicationprotocol深圳科陆电子股份有限公司目次前言................................................................................11范围................................................................................22规范性引用文件......................................................................23术语和定义..........................................................................24物理层..............................................................................45数据链路层..........................................................................76数据标识............................................................................97应用层.............................................................................10附录A(规范性附录)数据编码........................................................18A.1数据格式说明.......................................................................18A.2数据标识编码表.....................................................................18附录B(规范性附录)负荷记录格式、结构定义..........................................54B.1负荷记录传输格式...................................................................54B.2负荷记录数据结构...................................................................54附录C(规范性附录)状态字、特征字、模式字、错误信息字..............................55附录D(资料性附录)有功和无功功率的几何表示........................................57附录E(资料性附录)铜损、铁损算法定义..............................................58附录F(电测标)645-09-001/002号《多功能电能表通信协议》备案文件....................59表1电能量数据标识编码表..............................................................59表2变量数据标识编码表................................................................59表3事件记录数据标识编码表............................................................59表4参变量数据标识编码表..............................................................86表5冻结数据标识编码表................................................................88表6安全认证专用读数据的数据标识编码表................................................99表7安全认证专用写数据的数据标识编码表...............................................100模式字、状态字........................................................................101I前言根据国家电网公司电网智能化建设规划,智能电网用电环节包含“用电信息采集系统”、“双向互动营销技术”等建设与研究项目。执行统一标准、具备一定功能的电能表是开展这些智能化建设项目的关键技术基础之一,智能电能表系列标准因此成为一项先行工作,被列入国家电网公司2009年企业标准制修订计划。根据国家电网公司“集团化运作、集约化发展、精益化管理、标准化建设”管理要求,统一电能表的技术要求、为公司集中招标提供支撑,规范电能表的设计与生产、提高产品质量,发展电能表智能化检测技术、提高工作效率,开展电能表全寿命周期管理、降低综合管理成本都对公司统一编制智能电能表技术标准提出了迫切的要求。满足统一坚强智能电网建设的信息化、自动化、互动化要求为前提,以满足电力用户用电信息采集系统全覆盖、全采集、全预付费要求为基础,结合电能表实际使用点多面广、装用环境迥异,运行管理严格的特点。引用文件DL/T614—2007《多功能电能表》DL/T645—2007《多功能电能表通信规约》Q/GDW355-2009《单相智能电能表型式规范》Q/GDW364-2009《单相智能电能表技术规范》Q/GDW356-2009《三相智能电能表型式规范》Q...
