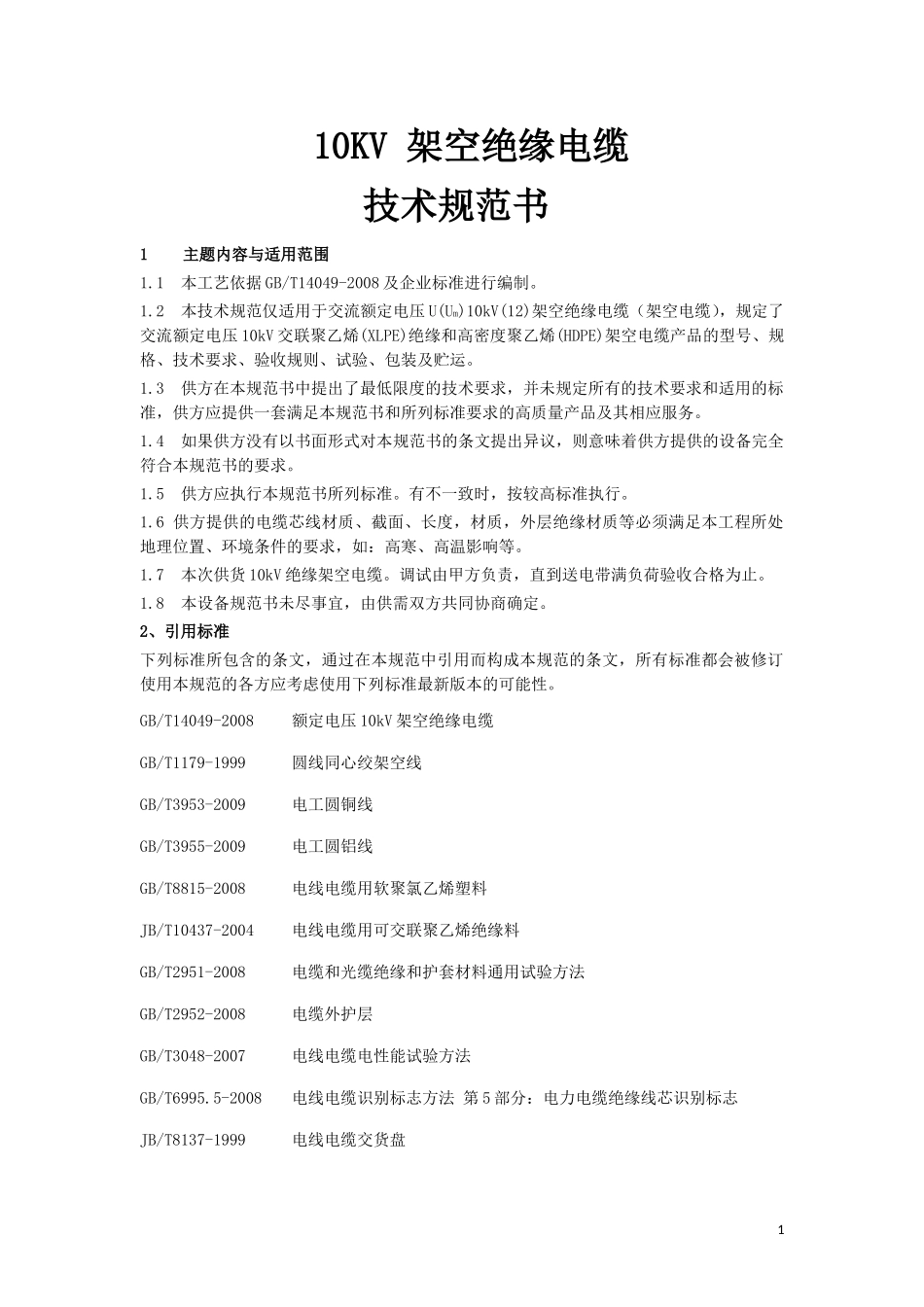

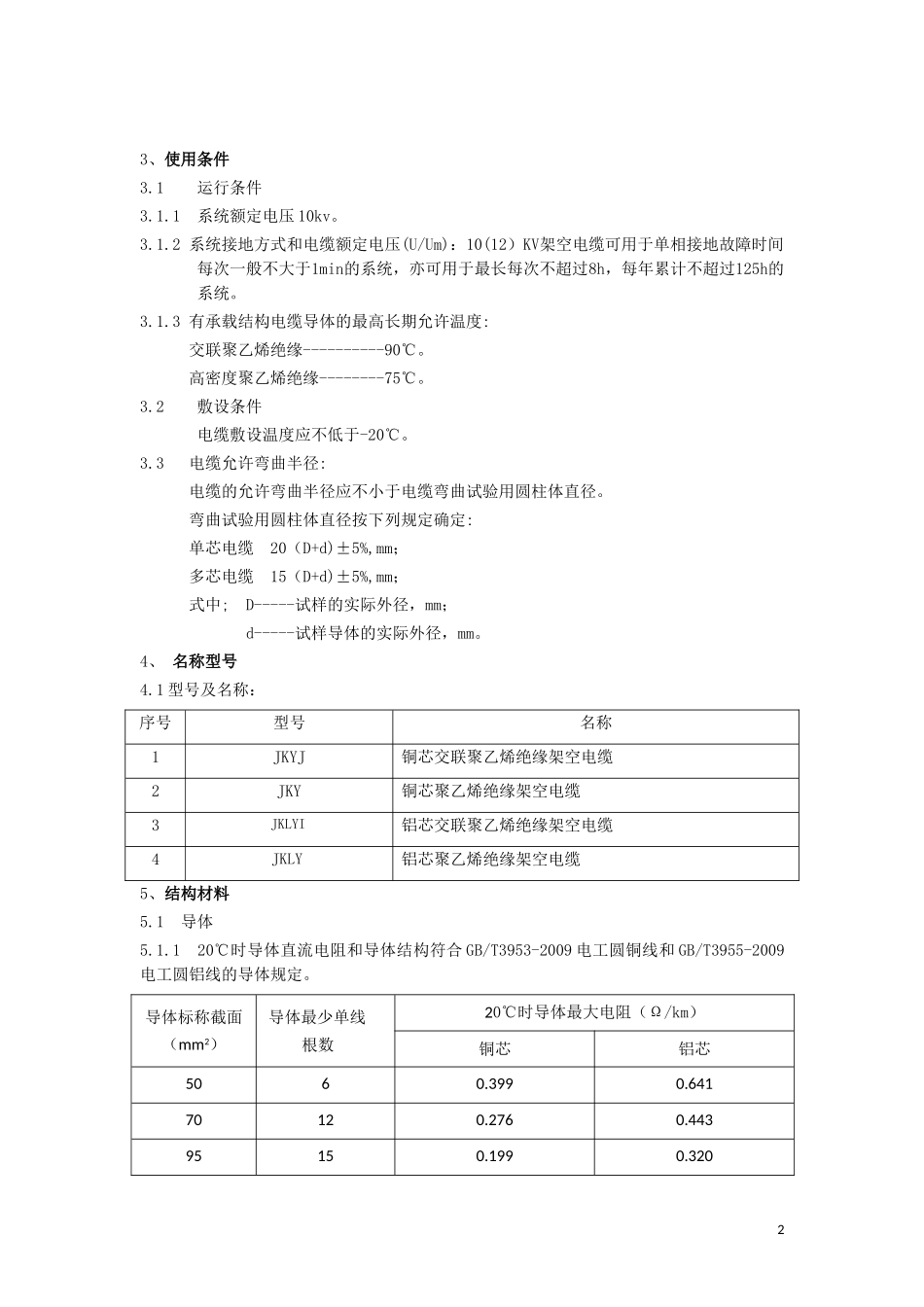

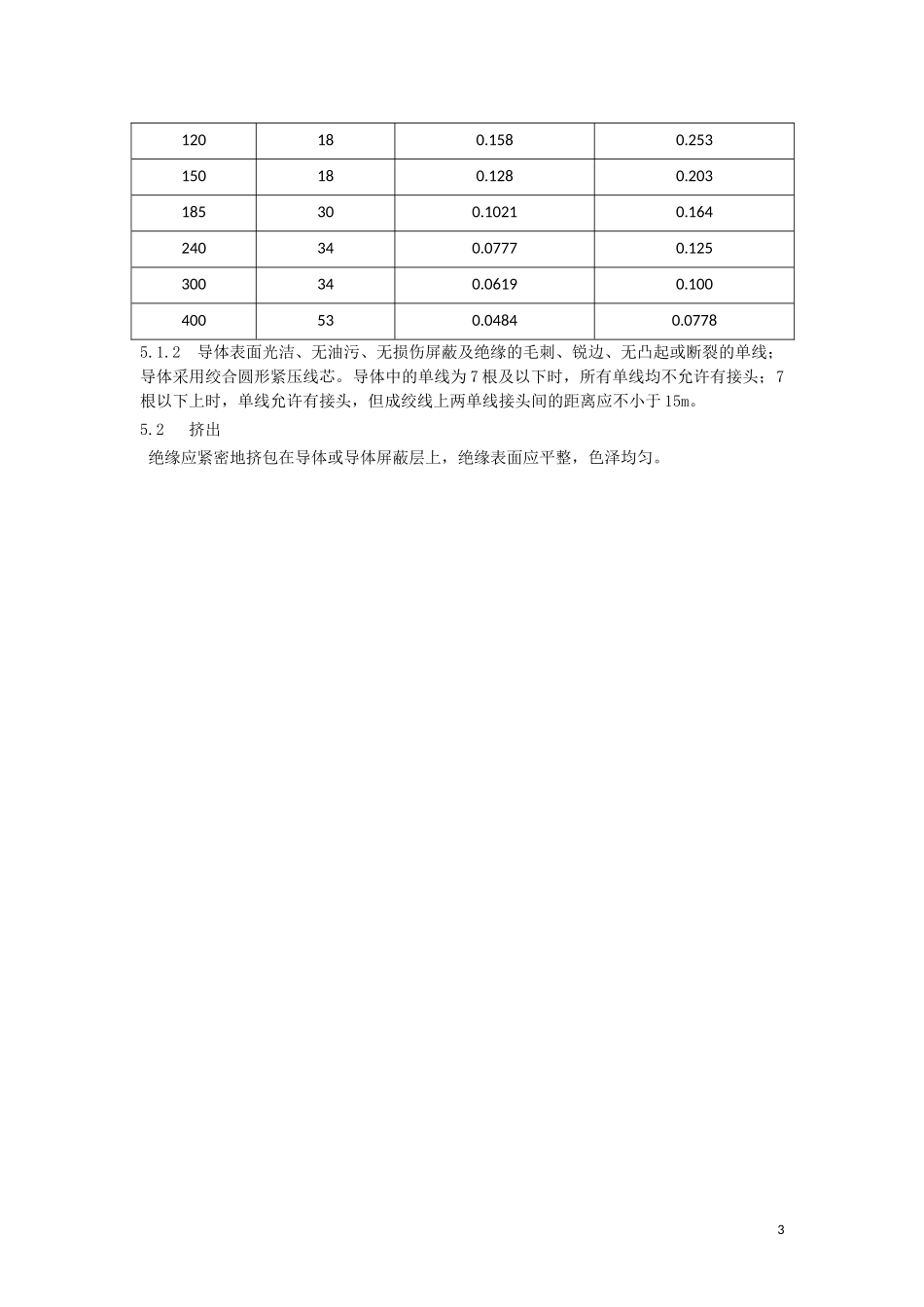

10KV架空绝缘电缆技术规范书1主题内容与适用范围1.1本工艺依据GB/T14049-2008及企业标准进行编制。1.2本技术规范仅适用于交流额定电压U(Um)10kV(12)架空绝缘电缆（架空电缆），规定了交流额定电压10kV交联聚乙烯(XLPE)绝缘和高密度聚乙烯(HDPE)架空电缆产品的型号、规格、技术要求、验收规则、试验、包装及贮运。1.3供方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。1.4如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。1.5供方应执行本规范书所列标准。有不一致时，按较高标准执行。1.6供方提供的电缆芯线材质、截面、长度，材质，外层绝缘材质等必须满足本工程所处地理位置、环境条件的要求，如：高寒、高温影响等。1.7本次供货10kV绝缘架空电缆。调试由甲方负责，直到送电带满负荷验收合格为止。1.8本设备规范书未尽事宜，由供需双方共同协商确定。2、引用标准下列标准所包含的条文，通过在本规范中引用而构成本规范的条文，所有标准都会被修订使用本规范的各方应考虑使用下列标准最新版本的可能性。GB/T14049-2008额定电压10kV架空绝缘电缆GB/T1179-1999圆线同心绞架空线GB/T3953-2009电工圆铜线GB/T3955-2009电工圆铝线GB/T8815-2008电线电缆用软聚氯乙烯塑料JB/T10437-2004电线电缆用可交联聚乙烯绝缘料GB/T2951-2008电缆和光缆绝缘和护套材料通用试验方法GB/T2952-2008电缆外护层GB/T3048-2007电线电缆电性能试验方法GB/T6995.5-2008电线电缆识别标志方法第5部分：电力电缆绝缘线芯识别标志JB/T8137-1999电线电缆交货盘13、使用条件3.1运行条件3.1.1系统额定电压10kv。3.1.2系统接地方式和电缆额定电压(U/Um)：10(12）KV架空电缆可用于单相接地故障时间每次一般不大于1min的系统，亦可用于最长每次不超过8h，每年累计不超过125h的系统。3.1.3有承载结构电缆导体的最高长期允许温度:交联聚乙烯绝缘----------90℃。高密度聚乙烯绝缘--------75℃。3.2敷设条件电缆敷设温度应不低于-20℃。3.3电缆允许弯曲半径:电缆的允许弯曲半径应不小于电缆弯曲试验用圆柱体直径。弯曲试验用圆柱体直径按下列规定确定:单芯电缆20（D+d)±5%,mm；多芯电缆15（D+d)±5%,mm；式中;D-----试样的实际外径，mm；d-----试样导体的实际外径，mm。4、名称型号4.1型号及名称：序号型号名称1JKYJ铜芯交联聚乙烯绝缘架空电缆2JKY铜芯聚乙烯绝缘架空电缆3JKLYI铝芯交联聚乙烯绝缘架空电缆4JKLY铝芯聚乙烯绝缘架空电缆5、结构材料5.1导体5.1.120℃时导体直流电阻和导体结构符合GB/T3953-2009电工圆铜线和GB/T3955-2009电工圆铝线的导体规定。导体标称截面（mm2）导体最少单线根数20℃时导体最大电阻（Ω/km）铜芯铝芯5060.3990.64170120.2760.44395150.1990.3202120180.1580.253150180.1280.203185300.10210.164240340.07770.125300340.06190.100400530.04840.07785.1.2导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边、无凸起或断裂的单线；导体采用绞合圆形紧压线芯。导体中的单线为7根及以下时，所有单线均不允许有接头；7根以下上时，单线允许有接头，但成绞线上两单线接头间的距离应不小于15m。5.2挤出绝缘应紧密地挤包在导体或导体屏蔽层上，绝缘表面应平整，色泽均匀。3
