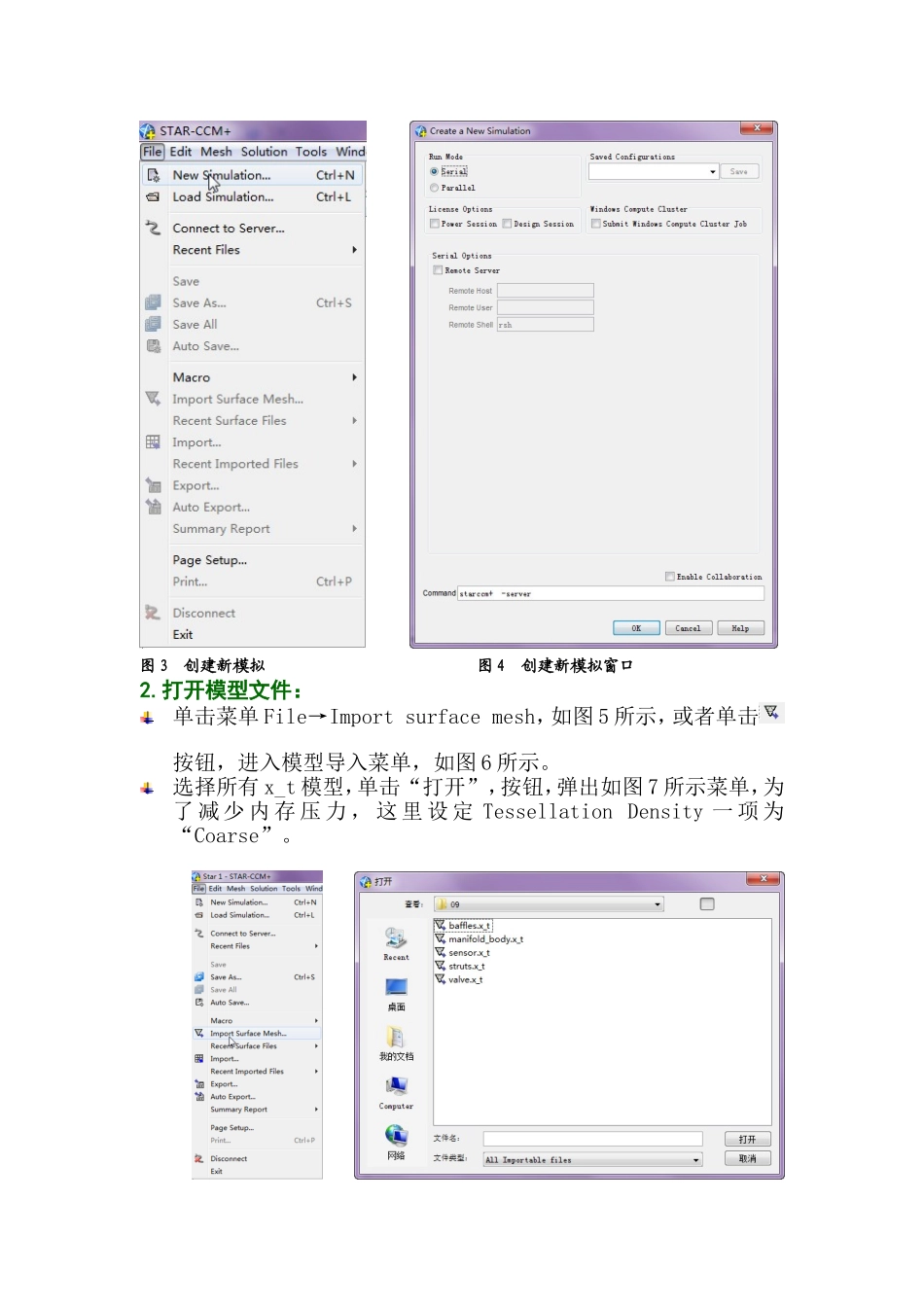

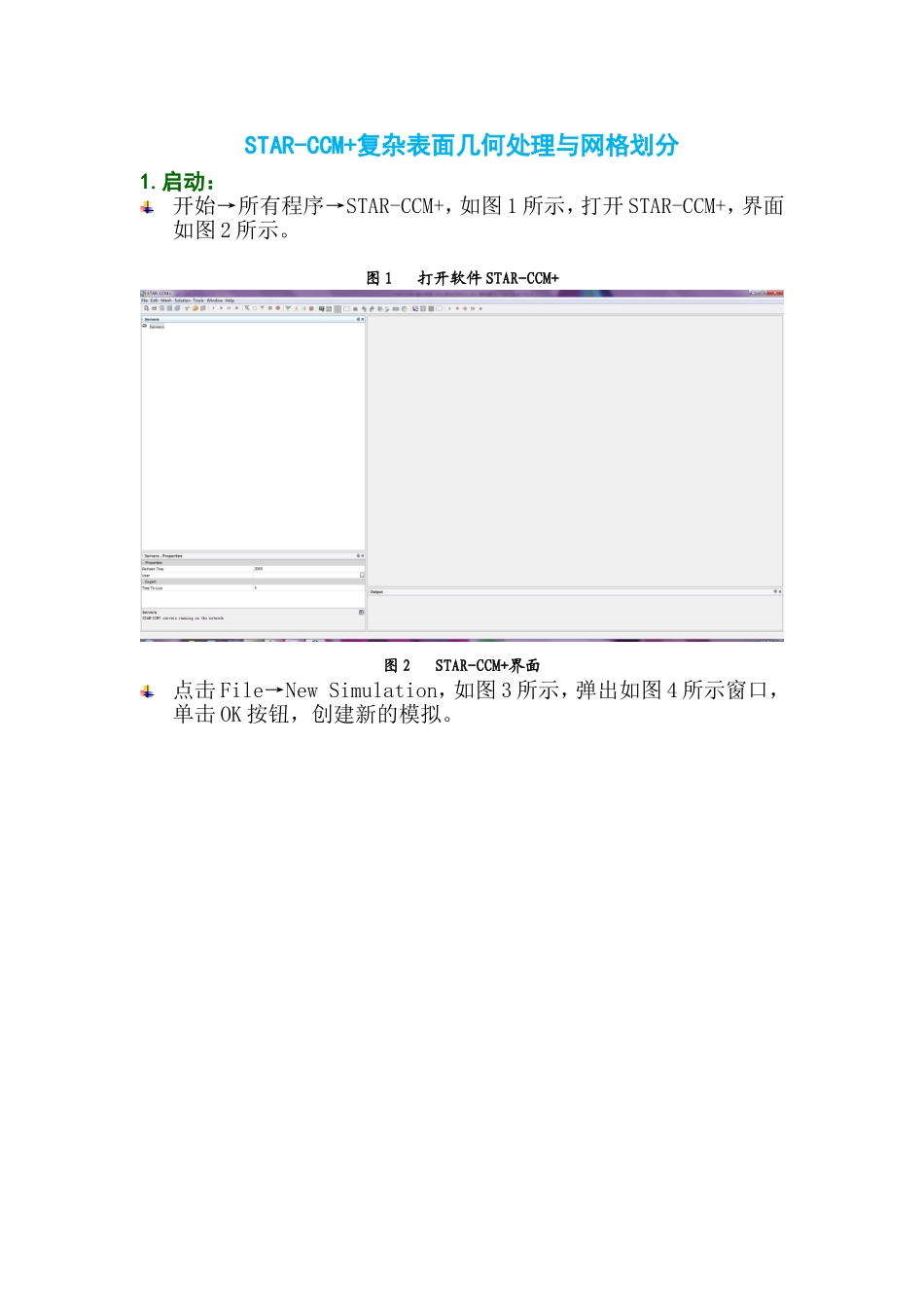

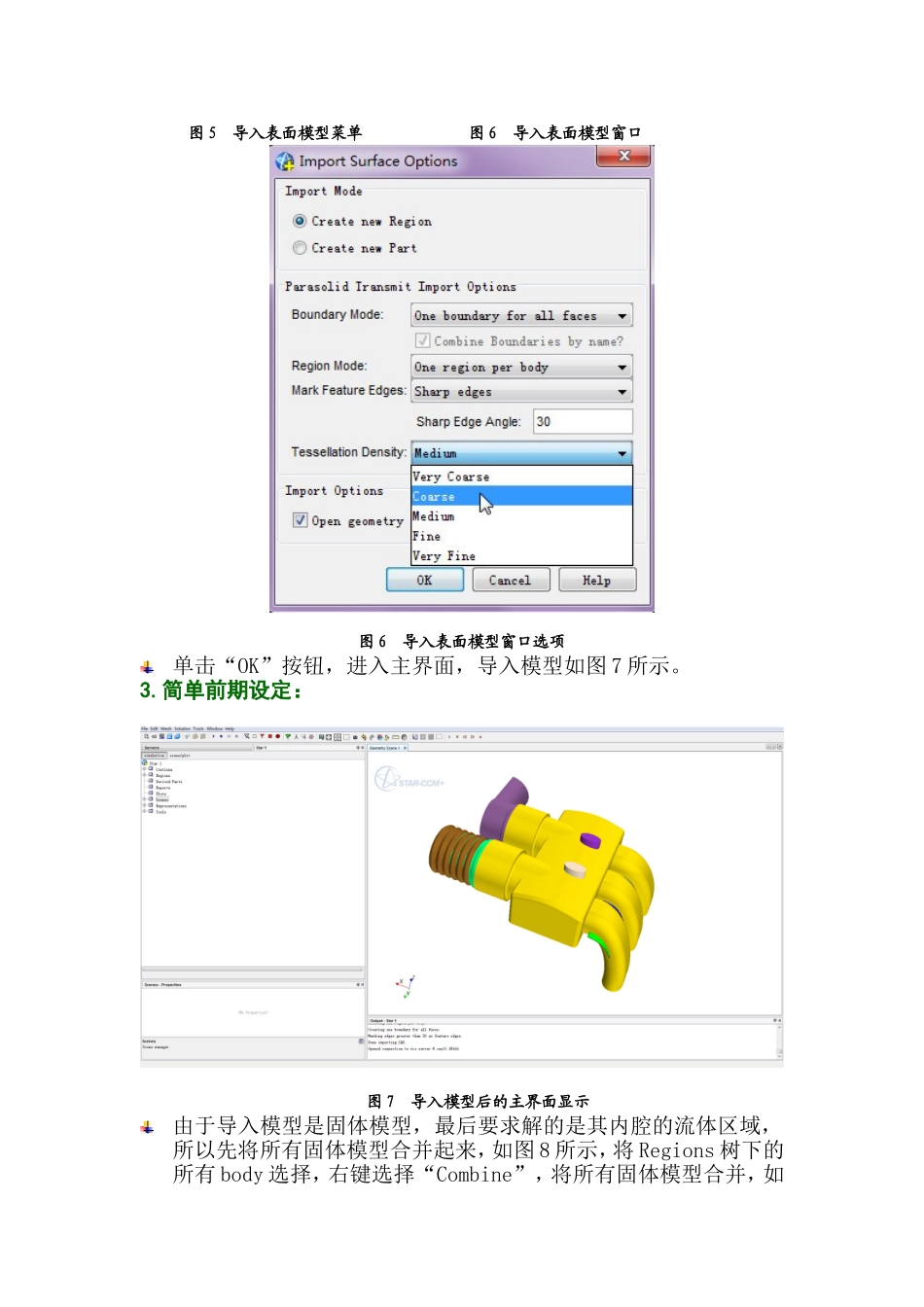

STAR-CCM+复杂表面几何处理与网格划分1.启动：开始→所有程序→STAR-CCM+，如图1所示，打开STAR-CCM+，界面如图2所示。图1打开软件STAR-CCM+图2STAR-CCM+界面点击File→NewSimulation，如图3所示，弹出如图4所示窗口，单击OK按钮，创建新的模拟。图3创建新模拟图4创建新模拟窗口2.打开模型文件：单击菜单File→Importsurfacemesh，如图5所示，或者单击按钮，进入模型导入菜单，如图6所示。选择所有x_t模型，单击“打开”，按钮，弹出如图7所示菜单，为了减少内存压力，这里设定TessellationDensity一项为“Coarse”。图5导入表面模型菜单图6导入表面模型窗口图6导入表面模型窗口选项单击“OK”按钮，进入主界面，导入模型如图7所示。3.简单前期设定：图7导入模型后的主界面显示由于导入模型是固体模型，最后要求解的是其内腔的流体区域，所以先将所有固体模型合并起来，如图8所示，将Regions树下的所有body选择，右键选择“Combine”，将所有固体模型合并，如图9所示。图8合并前的Regions树模型图9合并后的Regions树模型对各个区域部件重新进行命名；如图10所示，先将前三个同类的Boundary、Boundary11、Boundary12挡板合并并命名为“baffles”。图10合并三个挡板模型并重新命名对模型中的传感器Boundary17重新命名为“Sensor”,如图11所示。图11Boundary17重新命名为“Sensor”对模型中的固体部件Boundary18、Boundary19通过“Combine”合并并重新命名为“Struts”,如图12所示。图12Boundary18/9重新命名为“Struts”对模型中的阀体Boundary110重新命名为“Valve”,如图13所示。图13Boundary110重新命名为“Valve”对模型中的入口管道Boundary16重新命名为“Inletpipe”,如图14所示。图14Boundary16重新命名为“inletpipe”对模型中的固体部件Boundary111、Boundary114通过“Combine”合并并重新命名为“Crosspipe”,如图15所示。对模型中的主体Boundary15重新命名为“mainbody”,如图16所示。右键点击模型树中Continue→Mesh1→Selectmeshingmodels，弹出如图17所示“MeshingModelsSelection”，勾选“SurfaceWrapper”，如图18所示，所选选项将在菜单右侧显示，点击“Close”按钮，将菜单关闭。图15Boundary111/14重新命名为“crosspipe”图16Boundary16重新命名为“mainbody”图17“MeshingModelsSelection”菜单图18勾选“SurfaceWrapper”选项点击模型树中Continue→Mesh1→ReferenceValues→BaseSize，在树模型下方的"Properties"处将"Value"值更改为0.01m,如图19所示；点击模型树中Continue→Mesh1→SurfaceValues→RelativeminimumSize，树模型下方的"Properties"处将"PercentageofBase"处保持默认25；点击模型树中Continue→Mesh1→SurfaceValues→RelativeTargetSize，树模型下方的"Properties"处将"PercentageofBase"值改为50；如图20所示。图19basesize设定图20surfacesize设定点击如图21所示的“Turnmeshonoroff”按钮，将模型网格显示出来，如图22所示。图21“Turnmeshonoroff”选项图22显示网格模式下的模型4.修补面处理：因为是对其内部流体进行计算分析，所以先将大的开口封闭起来，小的缝隙可以通过包面进行自动缝合，首先进行如图23所示两个进口及三个出口的缝合。右键单击Representations→Import，选择RepairSurface...选项,弹出如图24所示“SurfacePreparationOptions”菜单，因为是要进行缝补大面，而不是进行质量检查，所以取消“CheckAll”选项，点击“OK”按钮，进入如图25所示的“RepairSurfaceMesh”菜单界面。入口入口出口出口图23将要进行缝合的进出口图24“SurfacePreparationOptions”菜单图25“RepairSurfaceMesh”菜单点击如图26所示“FillPolygonalPatch”按钮，将模型中的“inletpipe”进口进行封闭,如图27所示。图26“FillPolygonalPatch”选项图27修补之后的“inletpipe”入口将“Faces”改为“Edges”选项，将“Crosspipe”入口进行修补，修补之后的效果如图28所示。图28修补之后的"Crosspipe"入口运用同样的方法将三个出口也进行修补，修补后的效果如图29所示。图29修补之后的出口由于之前的特征性有可能会影响到包面的效果，所以将之前...
