JGJ215-2010施工升降机检查验收表(表A-F)VIP免费

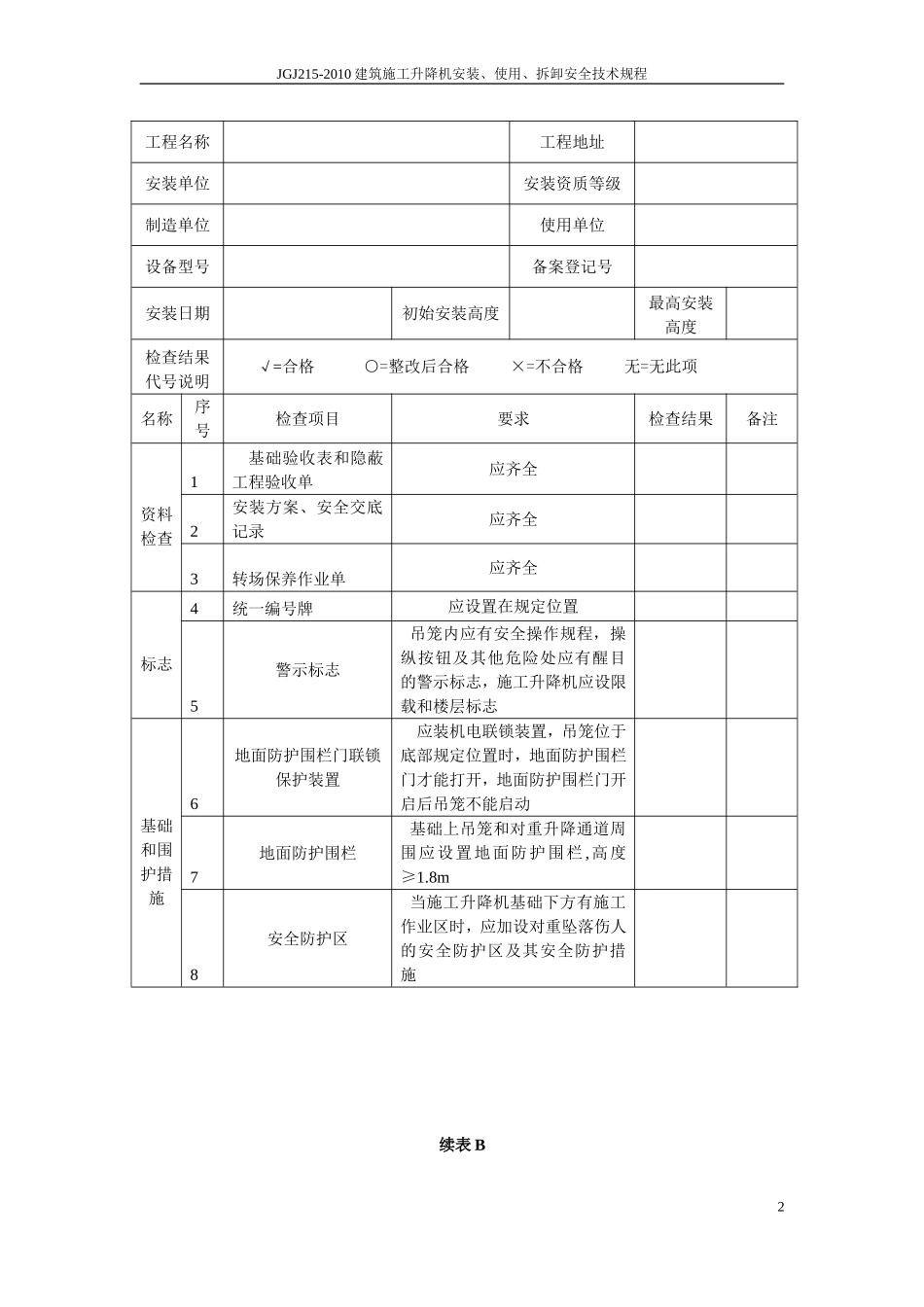

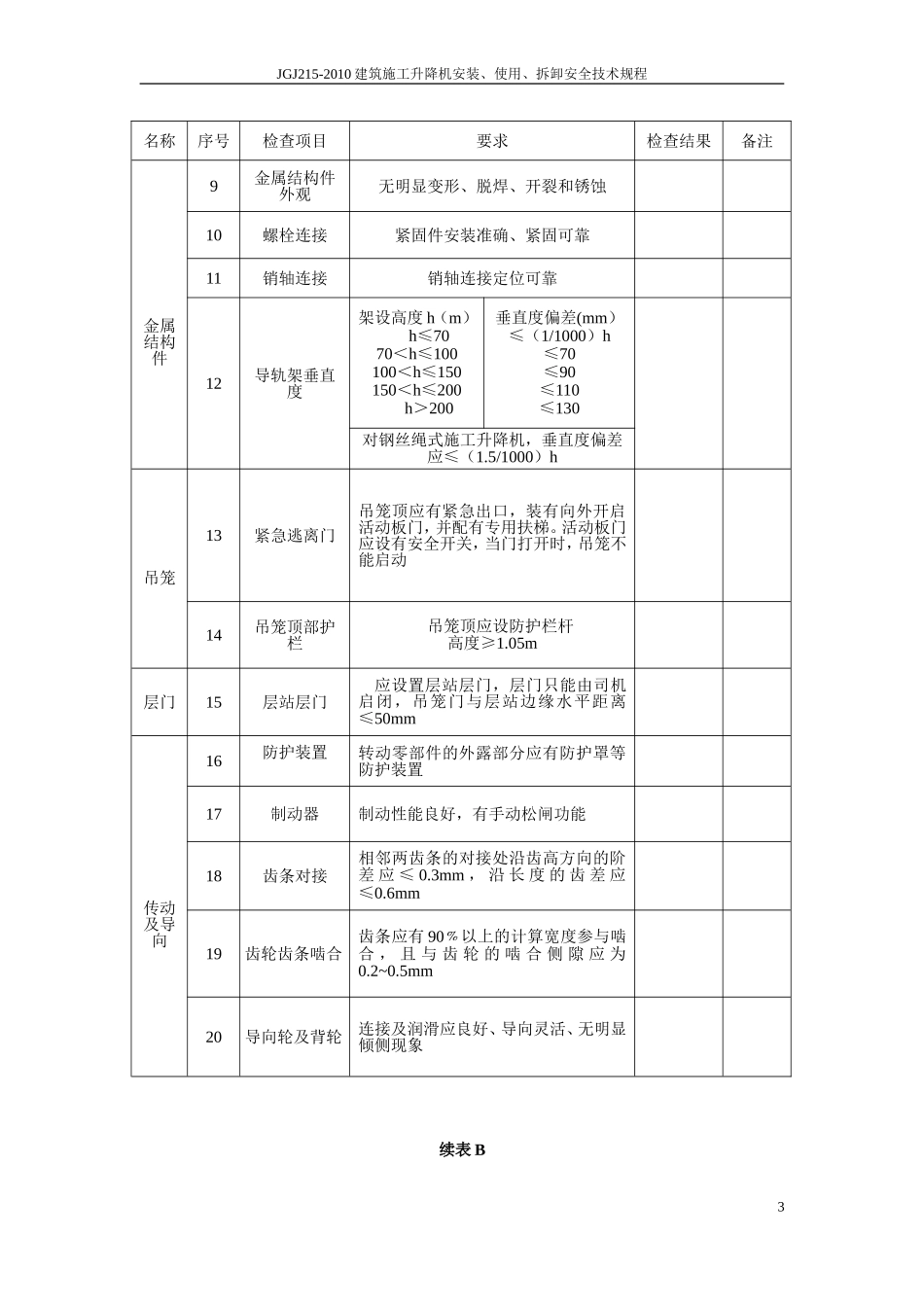

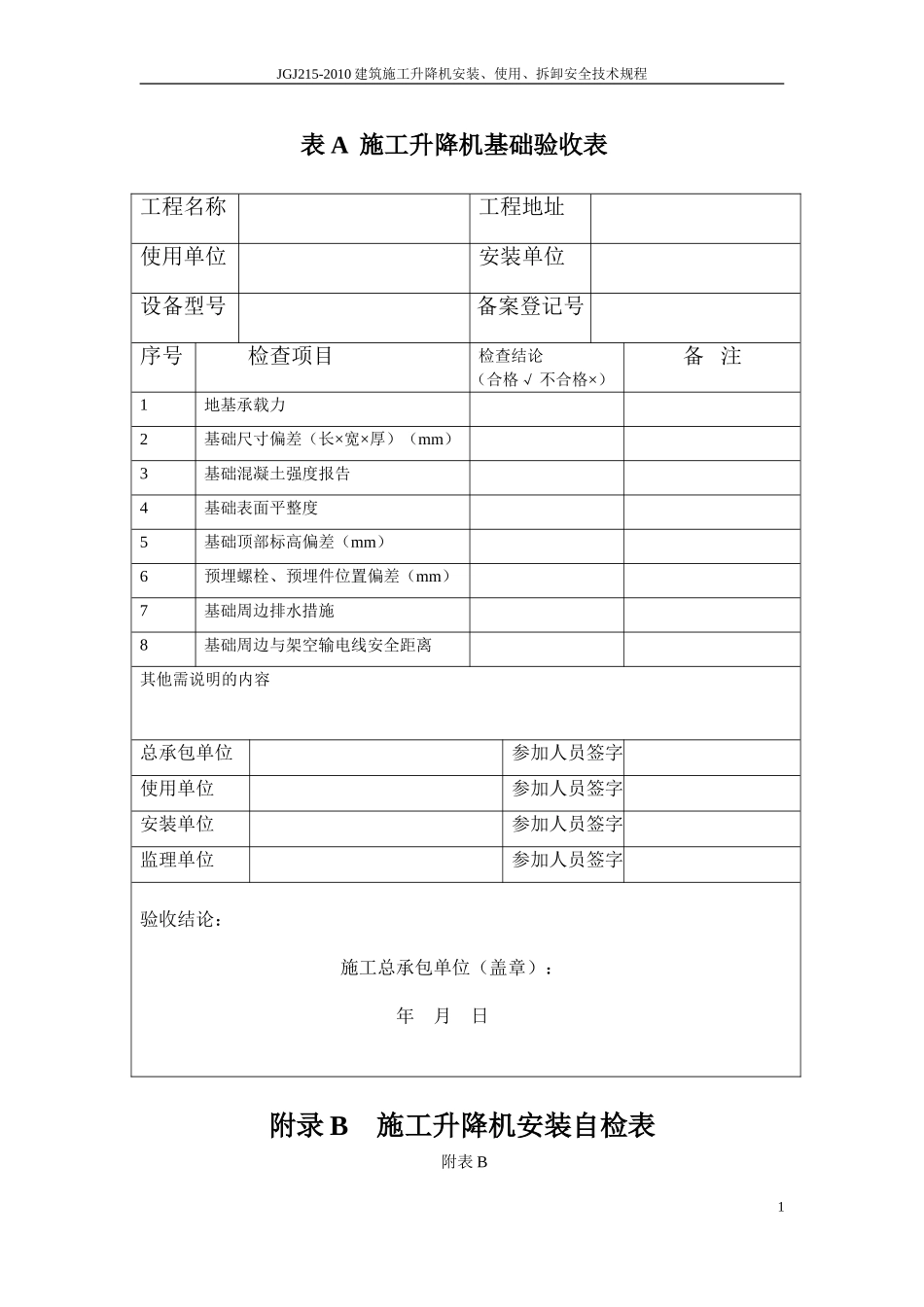

JGJ215-2010建筑施工升降机安装、使用、拆卸安全技术规程表A施工升降机基础验收表工程名称工程地址使用单位安装单位设备型号备案登记号序号检查项目检查结论（合格√不合格×）备注1地基承载力2基础尺寸偏差（长×宽×厚）（mm）3基础混凝土强度报告4基础表面平整度5基础顶部标高偏差（mm）6预埋螺栓、预埋件位置偏差（mm）7基础周边排水措施8基础周边与架空输电线安全距离其他需说明的内容总承包单位参加人员签字使用单位参加人员签字安装单位参加人员签字监理单位参加人员签字验收结论：施工总承包单位（盖章）：年月日附录B施工升降机安装自检表附表B1JGJ215-2010建筑施工升降机安装、使用、拆卸安全技术规程工程名称工程地址安装单位安装资质等级制造单位使用单位设备型号备案登记号安装日期初始安装高度最高安装高度检查结果代号说明√=合格○=整改后合格×=不合格无=无此项名称序号检查项目要求检查结果备注资料检查1基础验收表和隐蔽工程验收单应齐全2安装方案、安全交底记录应齐全3转场保养作业单应齐全标志4统一编号牌应设置在规定位置5警示标志吊笼内应有安全操作规程，操纵按钮及其他危险处应有醒目的警示标志，施工升降机应设限载和楼层标志基础和围护措施6地面防护围栏门联锁保护装置应装机电联锁装置，吊笼位于底部规定位置时，地面防护围栏门才能打开，地面防护围栏门开启后吊笼不能启动7地面防护围栏基础上吊笼和对重升降通道周围应设置地面防护围栏,高度≥1.8m8安全防护区当施工升降机基础下方有施工作业区时，应加设对重坠落伤人的安全防护区及其安全防护措施续表B2JGJ215-2010建筑施工升降机安装、使用、拆卸安全技术规程续表B3名称序号检查项目要求检查结果备注金属结构件9金属结构件外观无明显变形、脱焊、开裂和锈蚀10螺栓连接紧固件安装准确、紧固可靠11销轴连接销轴连接定位可靠12导轨架垂直度架设高度h（m）h≤7070＜h≤100100＜h≤150150＜h≤200h＞200垂直度偏差(mm）≤（1/1000）h≤70≤90≤110≤130对钢丝绳式施工升降机，垂直度偏差应≤（1.5/1000）h吊笼13紧急逃离门吊笼顶应有紧急出口，装有向外开启活动板门，并配有专用扶梯。活动板门应设有安全开关，当门打开时，吊笼不能启动14吊笼顶部护栏吊笼顶应设防护栏杆高度≥1.05m层门15层站层门应设置层站层门，层门只能由司机启闭，吊笼门与层站边缘水平距离≤50mm传动及导向16防护装置转动零部件的外露部分应有防护罩等防护装置17制动器制动性能良好，有手动松闸功能18齿条对接相邻两齿条的对接处沿齿高方向的阶差应≤0.3mm，沿长度的齿差应≤0.6mm19齿轮齿条啮合齿条应有90﹪以上的计算宽度参与啮合，且与齿轮的啮合侧隙应为0.2~0.5mm20导向轮及背轮连接及润滑应良好、导向灵活、无明显倾侧现象JGJ215-2010建筑施工升降机安装、使用、拆卸安全技术规程名称序号检查项目要求检查结果备注附着装置21附着装置应采用配套标准产品22附着间距应符合使用说明书要求或设计要求23自由端高度应符合使用说明书要求24与构筑物连接应牢固可靠安全装置25防坠安全器只能在有效标定期限内使用（应提供检测合格证）26防松绳开关对重应设置防松绳开关27安全钩安装位置及结构应能防止吊笼脱离导轨架或安全器的输出齿轮脱离齿条28上限位安装位置：提升速度v＜0.8（m/s）时，留有上部安全距离应≥1.8（m）；v≥0.8（m/s）时留有上部安全距离应≥1.8+0.1v2(m)29上极限开关极限开关应为非自动复位型，动作时能切断总电源，动作后须手动复位才能使吊笼启动30越程距离上限位和上极限开关之间的越程距离应≥0.15m31下限位安装位置：应在吊笼制停时，距下极限开关一定距离32下极限开关在正常工作状态下，吊笼碰到缓冲器之前，下极限开关应首先动作续表B4JGJ215-2010建筑施工升降机安装、使用、拆卸安全技术规程名称序号检查项目要求检查结果备注电气系统33急停开关应在便于操作处装设非自行复位的急停开关34绝缘电阻电动机及电气元件（电子元器件部分除外）的对地绝缘电阻应≥0.5MΩ；电气线路的对地绝缘电阻应≥1MΩ35接地保护电动机和电气设备金属外壳均应接地，接地电阻应≤4Ω36失压、零位保护灵敏、正确37电气线路排列整...
