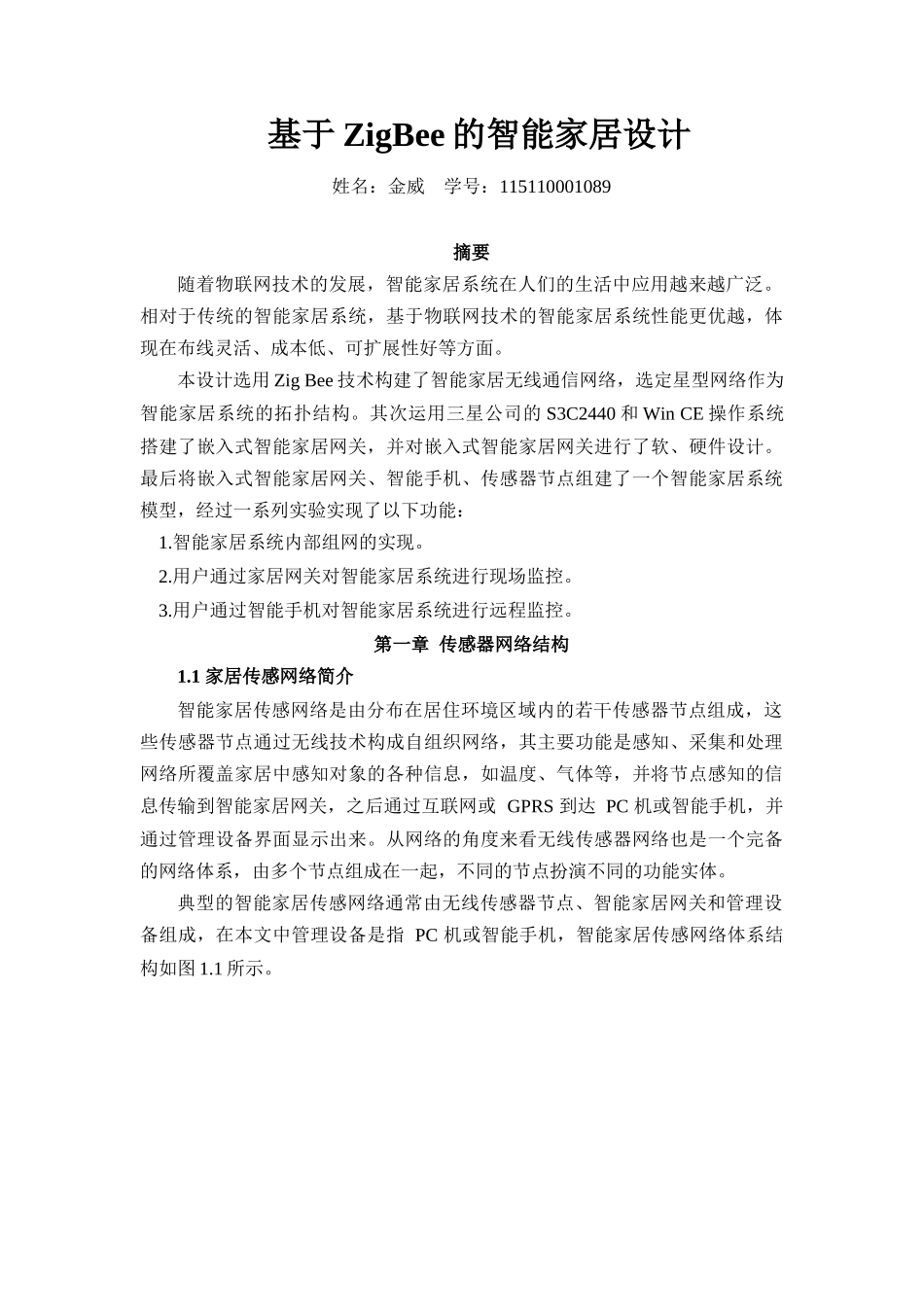

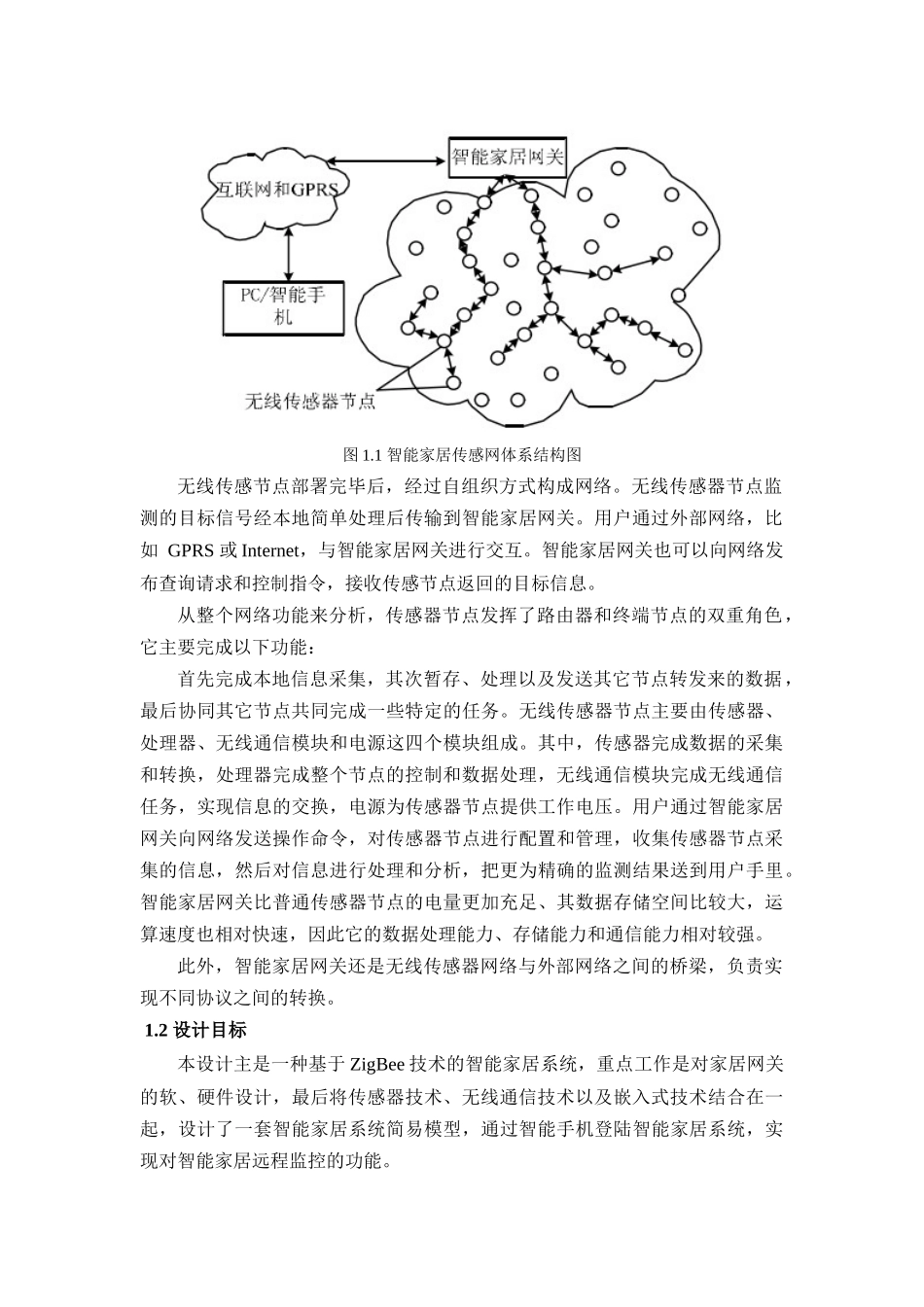

《无线传感器网络技术》设计方案题目：基于ZigBee的智能家居设计学院：自动化学院班级：15级自动化3班学号：115110001089姓名：金威任课老师：黄成基于ZigBee的智能家居设计姓名：金威学号：115110001089摘要随着物联网技术的发展，智能家居系统在人们的生活中应用越来越广泛。相对于传统的智能家居系统，基于物联网技术的智能家居系统性能更优越，体现在布线灵活、成本低、可扩展性好等方面。本设计选用ZigBee技术构建了智能家居无线通信网络，选定星型网络作为智能家居系统的拓扑结构。其次运用三星公司的S3C2440和WinCE操作系统搭建了嵌入式智能家居网关，并对嵌入式智能家居网关进行了软、硬件设计。最后将嵌入式智能家居网关、智能手机、传感器节点组建了一个智能家居系统模型，经过一系列实验实现了以下功能：1.智能家居系统内部组网的实现。2.用户通过家居网关对智能家居系统进行现场监控。3.用户通过智能手机对智能家居系统进行远程监控。第一章传感器网络结构1.1家居传感网络简介智能家居传感网络是由分布在居住环境区域内的若干传感器节点组成，这些传感器节点通过无线技术构成自组织网络，其主要功能是感知、采集和处理网络所覆盖家居中感知对象的各种信息，如温度、气体等，并将节点感知的信息传输到智能家居网关，之后通过互联网或GPRS到达PC机或智能手机，并通过管理设备界面显示出来。从网络的角度来看无线传感器网络也是一个完备的网络体系，由多个节点组成在一起，不同的节点扮演不同的功能实体。典型的智能家居传感网络通常由无线传感器节点、智能家居网关和管理设备组成，在本文中管理设备是指PC机或智能手机，智能家居传感网络体系结构如图1.1所示。图1.1智能家居传感网体系结构图无线传感节点部署完毕后，经过自组织方式构成网络。无线传感器节点监测的目标信号经本地简单处理后传输到智能家居网关。用户通过外部网络，比如GPRS或Internet，与智能家居网关进行交互。智能家居网关也可以向网络发布查询请求和控制指令，接收传感节点返回的目标信息。从整个网络功能来分析，传感器节点发挥了路由器和终端节点的双重角色，它主要完成以下功能：首先完成本地信息采集，其次暂存、处理以及发送其它节点转发来的数据，最后协同其它节点共同完成一些特定的任务。无线传感器节点主要由传感器、处理器、无线通信模块和电源这四个模块组成。其中，传感器完成数据的采集和转换，处理器完成整个节点的控制和数据处理，无线通信模块完成无线通信任务，实现信息的交换，电源为传感器节点提供工作电压。用户通过智能家居网关向网络发送操作命令，对传感器节点进行配置和管理，收集传感器节点采集的信息，然后对信息进行处理和分析，把更为精确的监测结果送到用户手里。智能家居网关比普通传感器节点的电量更加充足、其数据存储空间比较大，运算速度也相对快速，因此它的数据处理能力、存储能力和通信能力相对较强。此外，智能家居网关还是无线传感器网络与外部网络之间的桥梁，负责实现不同协议之间的转换。1.2设计目标本设计主是一种基于ZigBee技术的智能家居系统，重点工作是对家居网关的软、硬件设计，最后将传感器技术、无线通信技术以及嵌入式技术结合在一起，设计了一套智能家居系统简易模型，通过智能手机登陆智能家居系统，实现对智能家居远程监控的功能。第二章基于ZigBee的无线组网智能家居网络的技术基础是组网技术，在进行家居组网时，不但要考虑选取恰当的网络拓扑结构，而且还必须考虑选定合理的组网方式和技术。鉴于家居内部电器设备密集、传感器数量较少、通信距离较短等特点，因此在本系统中选择ZigBee作为无线组网技术。ZigBee:ZigBee一词来源于蜜蜂的传播信息的方式，蜜蜂通过跳ZZ形状的舞蹈向同伴传递发现食物的信息。ZigBee是一种近距离、低复杂度、低功耗的无线双向通信技术。在标准化方面，2000年12月成立了IEEE802.15.4工作组，该工作组致力于研究无线通信技术，ZigBee正是这种技术的代名词。IEEE802.15.4工作组主要负责制定物理层和MAC层的协议，其余协议主要参照和采用现有的标准。ZigBee的工作频段为2.4GHz和868/915MHz，这三个频段的物理层各不...
