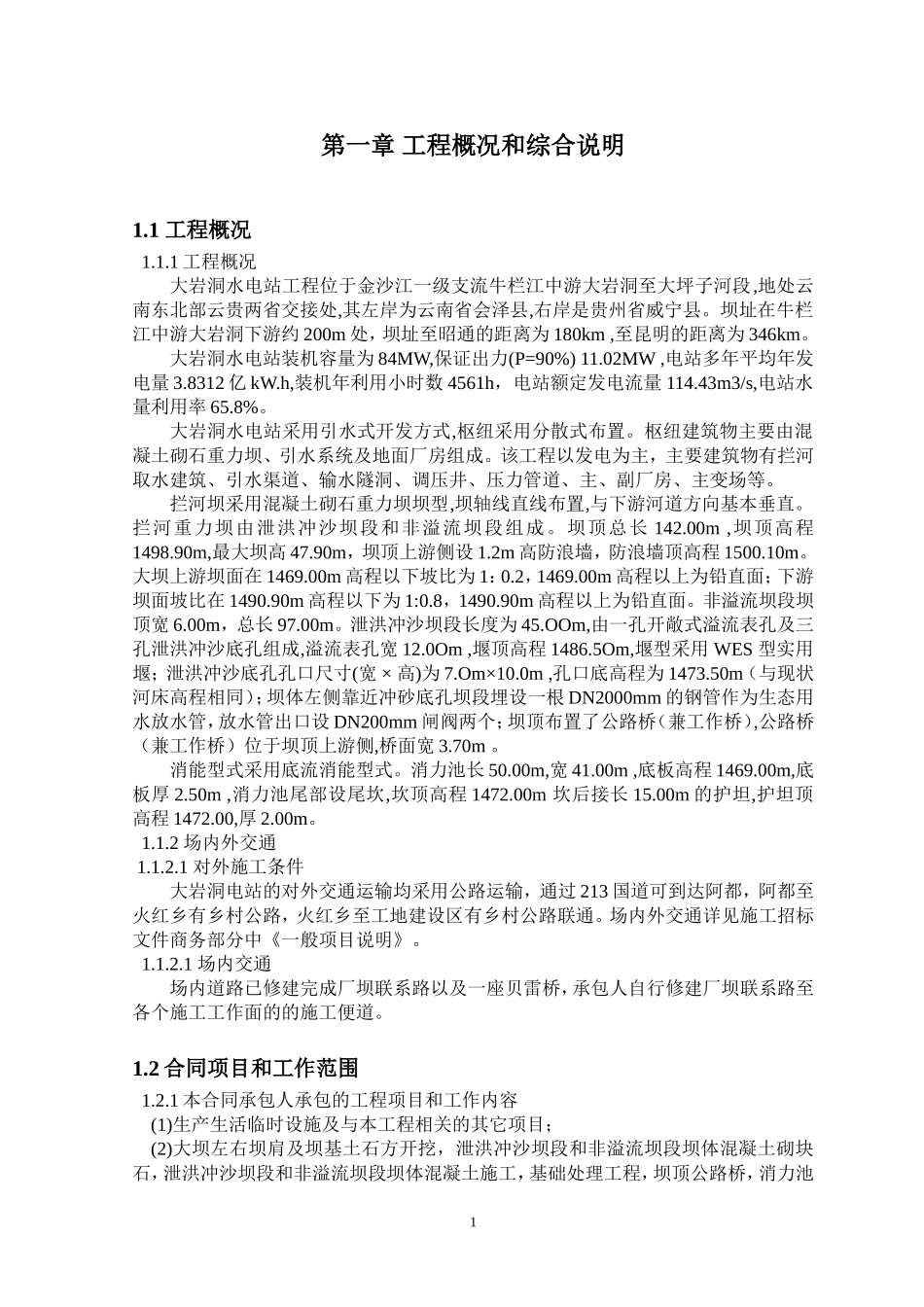

闸坝工程施工组织设计VIP免费

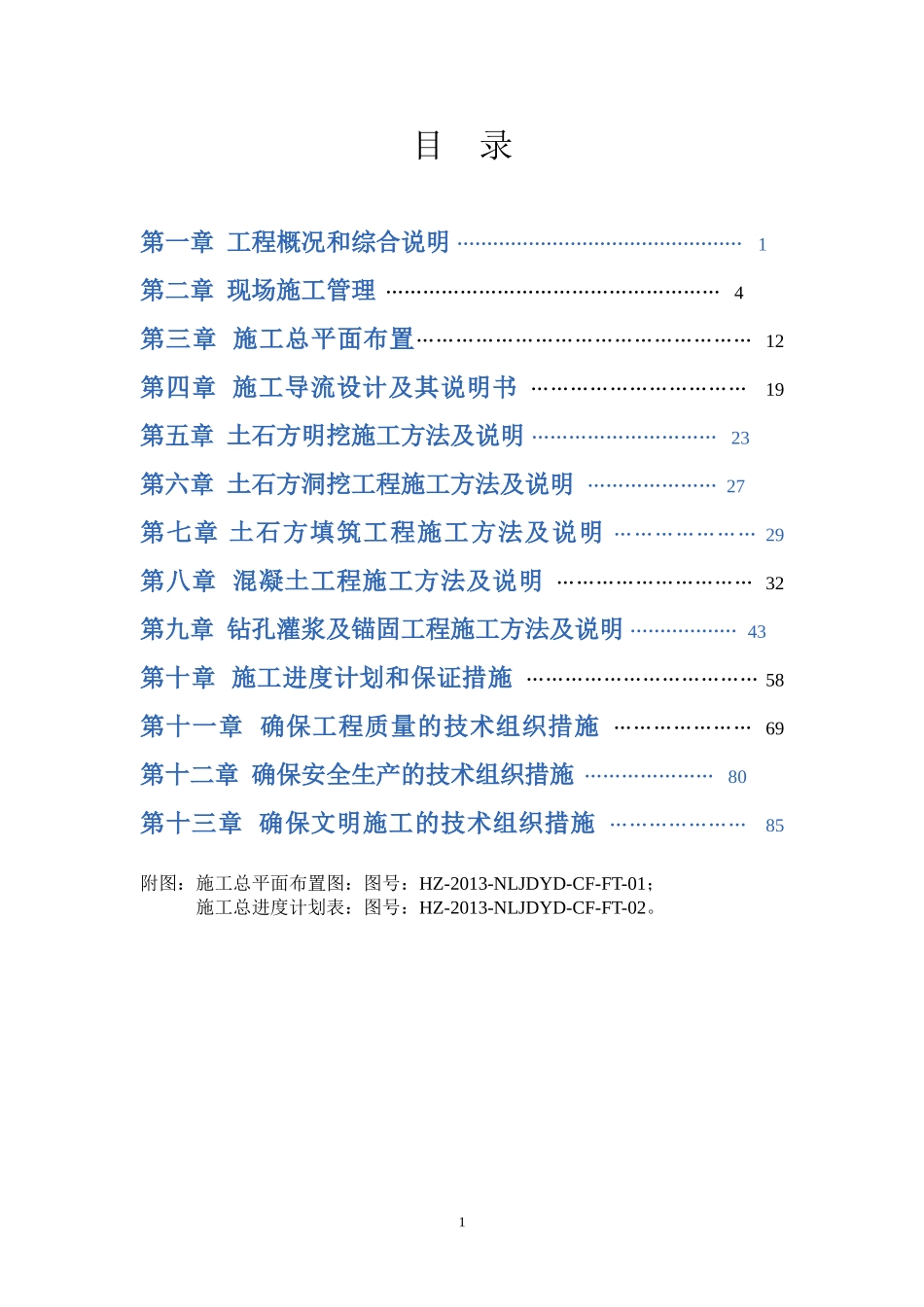

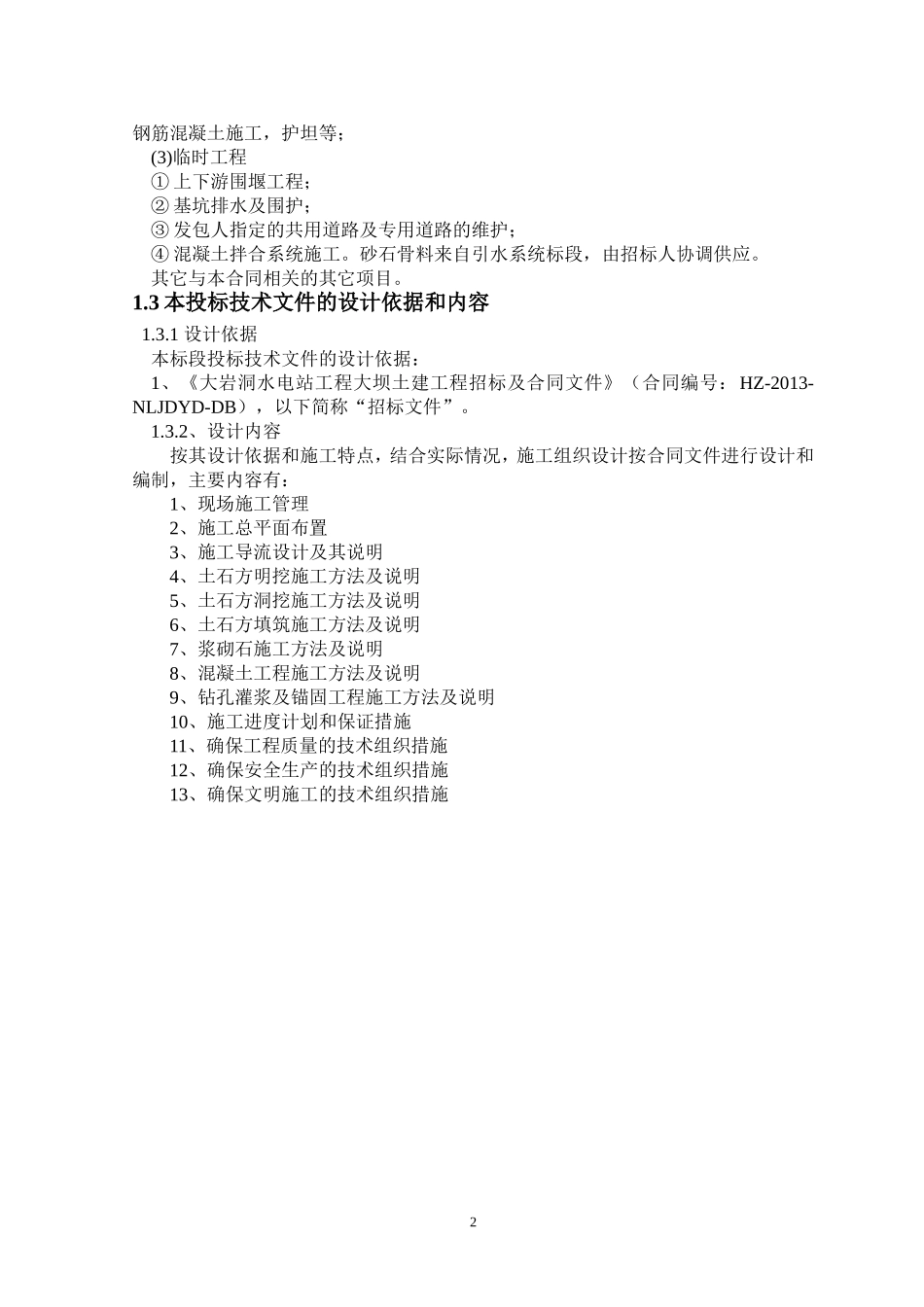

目录第一章工程概况和综合说明…………………………………………1第二章现场施工管理………………………………………………4第三章施工总平面布置……………………………………………12第四章施工导流设计及其说明书……………………………19第五章土石方明挖施工方法及说明…………………………23第六章土石方洞挖工程施工方法及说明…………………27第七章土石方填筑工程施工方法及说明…………………29第八章混凝土工程施工方法及说明…………………………32第九章钻孔灌浆及锚固工程施工方法及说明………………43第十章施工进度计划和保证措施………………………………58第十一章确保工程质量的技术组织措施…………………69第十二章确保安全生产的技术组织措施…………………80第十三章确保文明施工的技术组织措施…………………85附图：施工总平面布置图：图号：HZ-2013-NLJDYD-CF-FT-01；施工总进度计划表：图号：HZ-2013-NLJDYD-CF-FT-02。1第一章工程概况和综合说明1.1工程概况1.1.1工程概况大岩洞水电站工程位于金沙江一级支流牛栏江中游大岩洞至大坪子河段,地处云南东北部云贵两省交接处,其左岸为云南省会泽县,右岸是贵州省威宁县。坝址在牛栏江中游大岩洞下游约200m处，坝址至昭通的距离为180km,至昆明的距离为346km。大岩洞水电站装机容量为84MW,保证出力(P=90%)11.02MW,电站多年平均年发电量3.8312亿kW.h,装机年利用小时数4561h，电站额定发电流量114.43m3/s,电站水量利用率65.8%。大岩洞水电站采用引水式开发方式,枢纽采用分散式布置。枢纽建筑物主要由混凝土砌石重力坝、引水系统及地面厂房组成。该工程以发电为主，主要建筑物有拦河取水建筑、引水渠道、输水隧洞、调压井、压力管道、主、副厂房、主变场等。拦河坝采用混凝土砌石重力坝坝型,坝轴线直线布置,与下游河道方向基本垂直。拦河重力坝由泄洪冲沙坝段和非溢流坝段组成。坝顶总长142.00m,坝顶高程1498.90m,最大坝高47.90m，坝顶上游侧设1.2m高防浪墙，防浪墙顶高程1500.10m。大坝上游坝面在1469.00m高程以下坡比为1：0.2，1469.00m高程以上为铅直面；下游坝面坡比在1490.90m高程以下为1:0.8，1490.90m高程以上为铅直面。非溢流坝段坝顶宽6.00m，总长97.00m。泄洪冲沙坝段长度为45.OOm,由一孔开敞式溢流表孔及三孔泄洪冲沙底孔组成,溢流表孔宽12.0Om,堰顶高程1486.5Om,堰型采用WES型实用堰；泄洪冲沙底孔孔口尺寸(宽×高)为7.Om×10.0m,孔口底高程为1473.50m（与现状河床高程相同）；坝体左侧靠近冲砂底孔坝段埋设一根DN2000mm的钢管作为生态用水放水管，放水管出口设DN200mm闸阀两个；坝顶布置了公路桥（兼工作桥）,公路桥（兼工作桥）位于坝顶上游侧,桥面宽3.70m。消能型式采用底流消能型式。消力池长50.00m,宽41.00m,底板高程1469.00m,底板厚2.50m,消力池尾部设尾坎,坎顶高程1472.00m坎后接长15.00m的护坦,护坦顶高程1472.00,厚2.00m。1.1.2场内外交通1.1.2.1对外施工条件大岩洞电站的对外交通运输均采用公路运输，通过213国道可到达阿都，阿都至火红乡有乡村公路，火红乡至工地建设区有乡村公路联通。场内外交通详见施工招标文件商务部分中《一般项目说明》。1.1.2.1场内交通场内道路已修建完成厂坝联系路以及一座贝雷桥，承包人自行修建厂坝联系路至各个施工工作面的的施工便道。1.2合同项目和工作范围1.2.1本合同承包人承包的工程项目和工作内容(1)生产生活临时设施及与本工程相关的其它项目；(2)大坝左右坝肩及坝基土石方开挖，泄洪冲沙坝段和非溢流坝段坝体混凝土砌块石，泄洪冲沙坝段和非溢流坝段坝体混凝土施工，基础处理工程，坝顶公路桥，消力池1钢筋混凝土施工，护坦等；(3)临时工程①上下游围堰工程；②基坑排水及围护；③发包人指定的共用道路及专用道路的维护；④混凝土拌合系统施工。砂石骨料来自引水系统标段，由招标人协调供应。其它与本合同相关的其它项目。1.3本投标技术文件的设计依据和内容1.3.1设计依据本标段投标技术文件的设计依据：1、《大岩洞水电站工程大坝土建工程招标及合同文件》（合同编号：HZ-2013-NLJDYD-DB），以下简称“招标文件”。1.3.2、设计内容按其设计依据和施...
