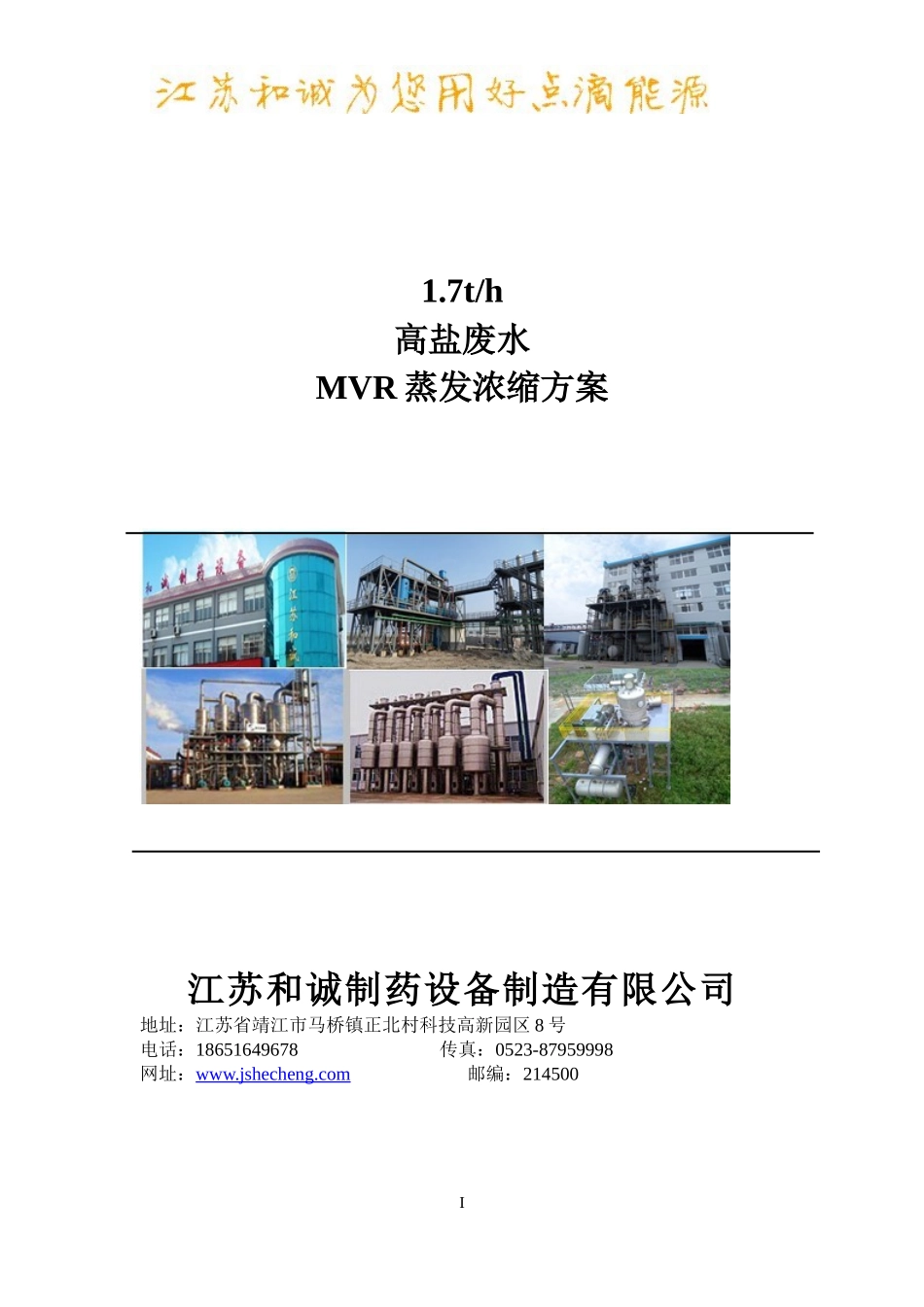

1.7t/h高盐废水MVR蒸发浓缩方案江苏和诚制药设备制造有限公司地址：江苏省靖江市马桥镇正北村科技高新园区8号电话：18651649678传真：0523-87959998网址：www.jshecheng.com邮编：214500I一、企业简介江苏和诚制药设备制造有限公司是专业生产化工制药成套设备的厂家，主要经营的产品有MVR蒸发器、连续蒸发结晶机组、结晶器、过滤器、多效浓缩器、生物发酵装备、非标系列、成套化工、制药设备等六十多种产品，主要应用在原料药、生物药、中药提取、化工等多项领域。公司创建以来，我们秉承不断创新的理念，精益求精，以独创的技术和精致的品质，赢得了广大客户的支持和厚爱，公司具有完善的质量保证体系，严格按照ISO9001：2000版质量管理体系进行管理。公司具有江苏质量技术监督局颁发的A2类特种设备压力容器制造许可证，许可证号TS2232479-2015，产品符合国家相关规范及标准，产品质量达国内同行先进水平。公司具有自营进出口权。产品符合制药行业GMP认证需要；并且申请和获得了多项国家发明专利和实用新型专利。“持续不断的创新，高效满意的服务”，是我们不懈的追求，坚持“诚信为本”的企业理念，恪守“质量第一、信誉至上”的经营宗旨。我们将更加努力，以不断创新的优质产品、完美服务和尊敬的用户精诚合作，携手并进，互利共赢，共同走向更加美好的明天！1二、项目简介我方根据贵公司提供的参数以及所了解的物料相关特性，来进行计算和设计工作，确定设备的参数和蒸发器的类型。本方案旨在以最低的运行成本达到最好的处理效果。2.1设计要求现有某高盐废水需要进行蒸发浓缩处理，物料参数如下表：序号指标单位数值备注1处理量t/h1.72蒸发量t/h1.43沸点升℃9试验测试2.2公用工程（蒸发量6.8t/h）序号项目质要求量的要求1新鲜蒸汽0.3Mpa~100Kg/h2电能1380V容量150KVA3冷却水≥0.25Mpa、25℃~5m³/h4清洗水自来水或稀物料使用时5T/h5仪表气0.7Mpa、洁净干燥~0.6m³/min2.3、设计目的及要求（可作性能验收）序号项目明细MVR蒸发器参数1物料情况名称高盐废水2含量3%3蒸发量1.4t/h4出水蒸发凝水以实际出水为准5自控指标控制方式PLC自动控制+备份手动6运行方式可连续化运行7运行状态真空度-0.069MPa8蒸发温度85℃9设备指标进料量1.7T/h10加热面积340㎡11能耗指标理论生蒸汽耗量~100kg/h12蒸发部分装机容量120KW2.4设计参考规范与标准设计将参照与蒸发器相关的国家、行业现行有效的设计、施工标准和规范，采用最新有效版本、包括但不限于如下标准：1.《钢制压力容器》GB1502.《管式换热器》GB1513.《钢制卧式容器》JB/T4731-20054.《压力容器法兰》JB4700～470725.《钢制焊接常压容器》JB/T4748-19976.《钢制人孔和手孔》HG/T21514～21548-20057.《钢制压力容器用封头》GB/T24511-20108.《工业金属管道设计规范》GB50316-20009.《压力容器涂敷与运输包装》JB/T471110.《钢制化工容器》HG20580~HG205811.《钢制化工容器设计基础规定》HG20580-199812.《钢制化工容器材料选用规定》HG20581-199813.《钢制化工容器强度计算规定》HG20582-199814.《钢制化工容器结构设计规定》HG20583-199815.《钢制化工容器制造技术要求》HG20584-199816.《钢制管法兰、垫片、紧固件》HG205920～20648-9717.《容器支座》JB/T4712、4713、4724、4725-199218.《管壳式换热器用垫片》JB/T4718～4720-9219.《搅拌传动装置》HG21537.7～8-199520.《组合式视镜》HG21505-199221.《视镜》、《带颈视镜》HG/T21619～620-198622.《丝网除沫器》HG/T21618-199823.《设备吊耳》HG/T21574-9424.《钢制对焊无缝管件》GB/T12459-200525.《工业金属管道设计规范》GB50316-200026.《离心泵和旋转泵的轴密封系统》API68227.《离心泵、混流泵、轴流泵和旋涡泵试验方法》GB321628.《离心泵技术条件（Ⅱ类）》GB/T565629.《钢制管法兰、垫片、紧固件》HG20592B30.《输送流体用无缝钢管》GB/T8163-199931.《流体输送用不锈钢无缝钢管》GB/T14976-200232.《法兰、垫片、紧固件》JB/T81-8833.《阀门零部件螺纹法兰》JB/T2769-200834.《低压配电设计规范》GB50054-199535.《工业自动化仪表工程施工及验收规范》GB50093-2002336....
