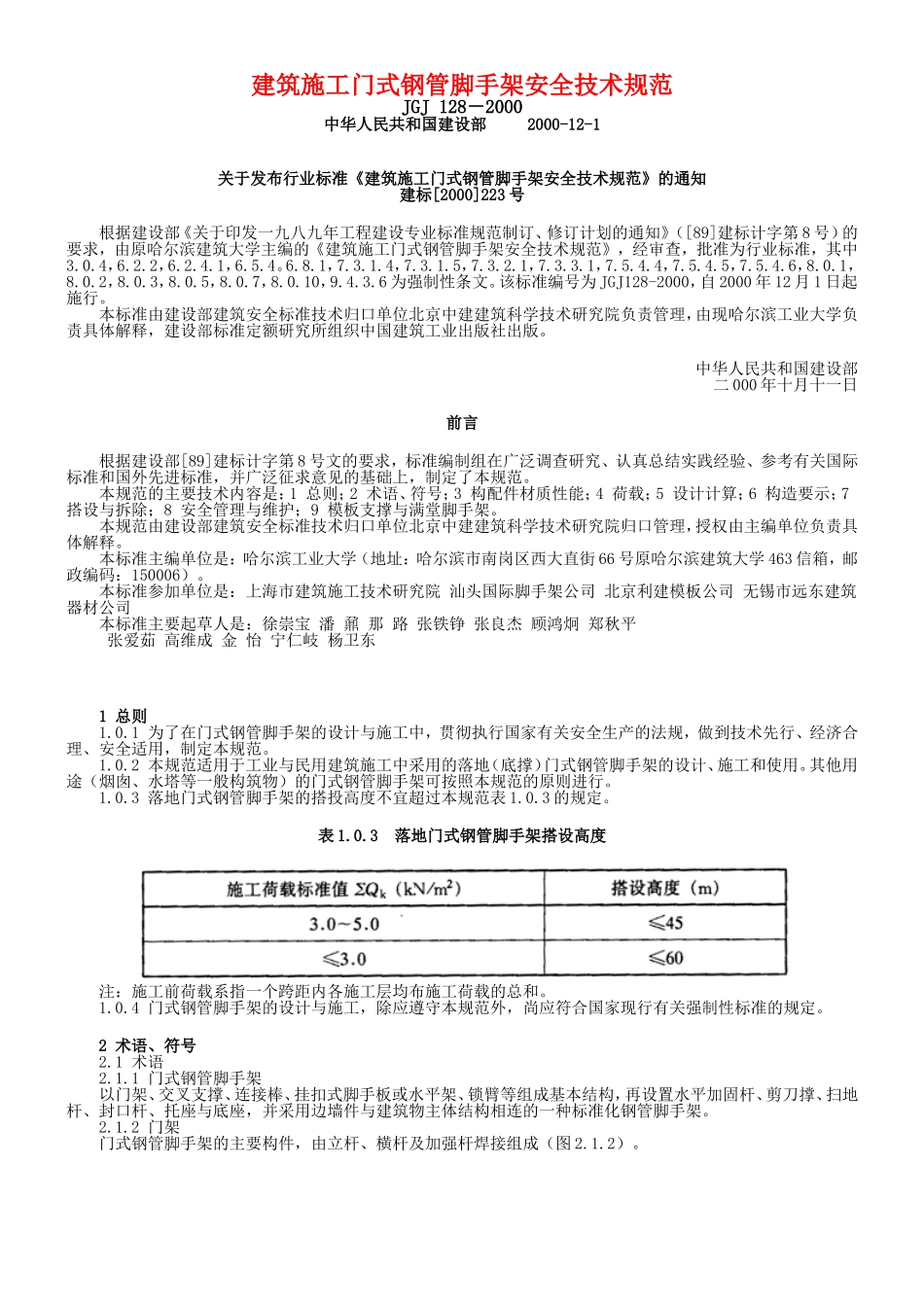

建筑施工门式钢管脚手架安全技术规范JGJ128－2000中华人民共和国建设部2000-12-1关于发布行业标准《建筑施工门式钢管脚手架安全技术规范》的通知建标[2000]223号根据建设部《关于印发一九八九年工程建设专业标准规范制订、修订计划的通知》（[89]建标计字第8号）的要求，由原哈尔滨建筑大学主编的《建筑施工门式钢管脚手架安全技术规范》，经审查，批准为行业标准，其中3.0.4，6.2.2，6.2.4.1，6.5.4。6.8.1，7.3.1.4，7.3.1.5，7.3.2.1，7.3.3.1，7.5.4.4，7.5.4.5，7.5.4.6，8.0.1，8.0.2，8.0.3，8.0.5，8.0.7，8.0.10，9.4.3.6为强制性条文。该标准编号为JGJ128-2000，自2000年12月1日起施行。本标准由建设部建筑安全标准技术归口单位北京中建建筑科学技术研究院负责管理，由现哈尔滨工业大学负责具体解释，建设部标准定额研究所组织中国建筑工业出版社出版。中华人民共和国建设部二000年十月十一日前言根据建设部[89]建标计字第8号文的要求，标准编制组在广泛调查研究、认真总结实践经验、参考有关国际标准和国外先进标准，并广泛征求意见的基础上，制定了本规范。本规范的主要技术内容是：1总则；2术语、符号；3构配件材质性能；4荷载；5设计计算；6构造要示；7搭设与拆除；8安全管理与维护；9模板支撑与满堂脚手架。本规范由建设部建筑安全标准技术归口单位北京中建建筑科学技术研究院归口管理，授权由主编单位负责具体解释。本标准主编单位是：哈尔滨工业大学（地址：哈尔滨市南岗区西大直街66号原哈尔滨建筑大学463信箱，邮政编码：150006）。本标准参加单位是：上海市建筑施工技术研究院汕头国际脚手架公司北京利建模板公司无锡市远东建筑器材公司本标准主要起草人是：徐崇宝潘鼐那路张铁铮张良杰顾鸿炯郑秋平张爱茹高维成金怡宁仁岐杨卫东1总则1.0.1为了在门式钢管脚手架的设计与施工中，贯彻执行国家有关安全生产的法规，做到技术先行、经济合理、安全适用，制定本规范。1.0.2本规范适用于工业与民用建筑施工中采用的落地（底撑）门式钢管脚手架的设计、施工和使用。其他用途（烟囱、水塔等一般构筑物）的门式钢管脚手架可按照本规范的原则进行。1.0.3落地门式钢管脚手架的搭投高度不宜超过本规范表1.0.3的规定。表1.0.3落地门式钢管脚手架搭设高度注：施工前荷载系指一个跨距内各施工层均布施工荷载的总和。1.0.4门式钢管脚手架的设计与施工，除应遵守本规范外，尚应符合国家现行有关强制性标准的规定。2术语、符号2.1术语2.1.1门式钢管脚手架以门架、交叉支撑、连接棒、挂扣式脚手板或水平架、锁臂等组成基本结构，再设置水平加固杆、剪刀撑、扫地杆、封口杆、托座与底座，并采用边墙件与建筑物主体结构相连的一种标准化钢管脚手架。2.1.2门架门式钢管脚手架的主要构件，由立杆、横杆及加强杆焊接组成（图2.1.2）。1—立杆；2—立杆加强杆；3—横杆；4—横杆加强杆；5—锁销图2.1.2门架2.1.3配件门式钢管脚手架的其他构件（图2.1.3），包括连接棒、锁臂、交叉支撑、水平架、挂扣式脚手板、底座与托座。图2.1.3门式钢管脚手架的组成1—门架；2—交叉支撑；3—脚手板；4—连接棒；5—锁臂；6—水平架；7—水平加固杆；8—剪刀撑；9—扫地杆；10—封口杆；11—底座；12—连墙件；13—栏杆；14—扶手2.1.4连接棒用于门架立杆竖向组装的连接件。2.1.5锁臂门架立杆组装接头处的拉接件。2.1.6交叉支撑连接每两榀门架的交叉拉杆。2.1.7水平架挂扣在门架横杆上的水平构件。2.1.8挂扣式脚手板挂扣在门架横杆上的脚手板。2.1.9可调底座门架下端插放其中，传力给基础，并可调整高度的构件。2.1.10固定底座门架下端插放其中，传力给基础，不能调整高度的构件。2.1.11可调托座插放在门架立杆上端，承接上部荷载；并可调整高度的构件。2.1.12固定托座插放在门架立杆上端，承接上部荷载，不能调整高度的构件。2.1.13加固件用于增强脚手架刚度而设置的杆件（图2.1.3）包括剪刀撑、水平加固件、封口杆与扫地杆。2.1.14剪刀撑位于脚手架外侧，与墙面平行的交叉杆件。2.1.15水平加固件与墙面平行的纵向水平杆件。2.1.16封口杆连接底步门架立杆下端的纵向水平杆件。2.1.17扫地杆连接底步门...
